고온 전기로의 기준 온도를⁣ 재는 1000 °C급 고온 PRT

Fluke Calibration 5624 고온 PRT (10 Ω)⁣ 측정 범위 : 0 °C ~ 1000 °C⁣ 공칭 R0 : 10 Ω (±0.1 Ω)⁣ 교정 불확도 : ±0.004 °C (0 °C)

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 5624 고온 PRT(10 Ω 백금 저항 온도계)는 6.35 mm × 508 mm 알루미나 시스에 10 Ω 소자를 넣어 0 ~ 1000 °C를 측정하는 프로브입니다. 661 °C를 넘는 전기로와 고온 드라이블럭에서도 온도 기준을 PRT로 확보합니다.

0 ~ 962 °C 고정점 교정이 기본으로 포함되며, 교정 시 정확도는 0 °C에서 ±0.006 °C(k=2), 961 °C에서 ±0.041 °C(k=2)입니다. 귀금속 열전대보다 낮은 불확도로 고온 기준을 세우려는 교정실에 적합하며, (주)테솔이 국내에 공식 공급합니다.

0 ~ 1000 °C

측정 범위

10 Ω

공칭 R0 (±0.1 Ω)

±0.041 °C

961 °C 교정 시 정확도 (k=2)

<0.06 °C

1000 °C 1000시간 뒤 드리프트

특징

1000 °C까지 측정하는⁣ 고온 PRT 구성

핵심 특징현장에서 달라지는 점
10 Ω 소자고온에서도 소자 저항 변화가 작아, 10 Ω 입력 리드아웃과 짝지으면 안정적으로 읽힙니다.
알루미나 시스Ø6.35 mm × 508 mm 알루미나 시스가 고온 환경에서 소자를 보호합니다.
고정점 교정 포함고정점 교정 성적서가 기본으로 들어 있어 교정을 따로 의뢰하는 절차가 줄어듭니다.
낮은 드리프트고온 100시간 뒤 기준값 변화가 0.01 °C 미만이라 고온에서 사용한 뒤에도 기준기로서의 신뢰가 유지됩니다.
작은 히스테리시스전 구간 히스테리시스가 0.005 °C 미만이라 승온과 강온 때의 읽음 차이가 작습니다.
열사이클 내성10사이클 뒤에도 변화가 0.01 °C 미만이라 승온과 냉각을 되풀이하는 점검에 적합합니다.

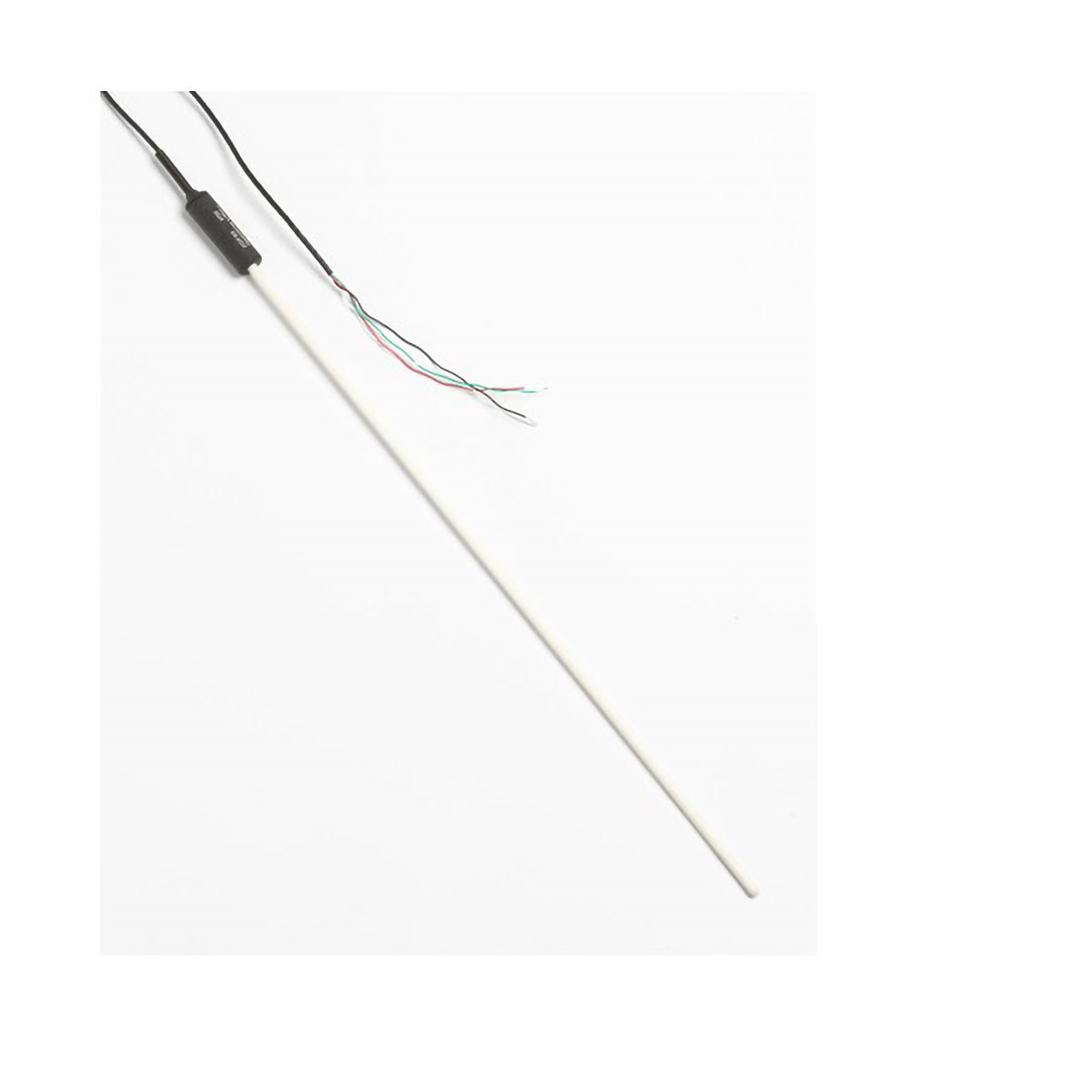

FLUKE CALIBRATION 5624 - 리드선이 나온 가는 막대형 센서 프로브
리드선이 나온 가는 막대형 센서 프로브

정확도 해석

5624 교정 시 정확도와⁣ 교정 불확도의 구분

0 °C의 ±0.006 °C는 교정 불확도에 100시간 드리프트를 더한 교정 시 정확도(k=2)이고, ±0.004 °C는 교정 자체의 불확도입니다. 고온에서 1000시간 사용하면 0 °C 값이 0.06 °C 이내로 움직입니다. 그러므로 불확도 예산에는 교정 시 정확도와 드리프트, 리드아웃 정확도를 함께 넣으세요.

고온 사용 뒤 기준값 재확인

고온에서 사용한 뒤에는 빙점에서 R(tp)를 다시 읽어 사용 이력과 비교하세요. 변화량이 사양의 장기 드리프트에 가까워지면 재교정 시기를 앞당깁니다.

취급·리드아웃

알루미나 시스 취급과⁣ 10 Ω 리드아웃

알루미나 시스는 충격에 약하므로 낙하와 급격한 열충격을 피하고, 급가열·급냉 조건은 매뉴얼 값을 따르세요. 10 Ω 소자는 1502A · 1529 · 1595A · ADT286에 연결합니다. 1560-2561 모듈은 입력이 0 ~ 25 Ω이라 고온에서 범위를 넘으므로 조합하기 전에 확인이 필요합니다.

고온 전기로 삽입 방법

전기로 개구부에 시스를 넣을 때는 700 °C 기준 침지 깊이를 153 mm 미만으로 확보하세요. 승온 속도는 매뉴얼의 허용 범위를 지키고, 종단은 INFO-CON, 바나나, 스페이드 가운데 리드아웃에 맞춰 고릅니다.

교정 관리

5624 고온 기준 PRT의⁣ 교정 주기

고온 사용 이력이 쌓일수록 드리프트가 커집니다. 사용 시간과 상한 온도를 함께 기록해 두고 재교정 주기를 정하세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 확인해 안내해 드립니다.

사양

Fluke 5624⁣ 고온 PRT 상세 사양

항목사양
측정 범위0 °C ~ 1000 °C
공칭 R010 Ω (±0.1 Ω)
교정 시 정확도 (k=2)±0.006 °C (0 °C) · ±0.031 °C (660 °C) · ±0.041 °C (961 °C), 교정과 100시간 드리프트 포함
교정 불확도±0.004 °C (0 °C) · ±0.020 °C (962 °C)
장기 드리프트 (k=2, 0 °C 값)1000 °C 100시간 뒤 <0.01 °C · 1000시간 뒤 <0.06 °C
단기 안정도±0.005 °C
히스테리시스<0.005 °C (0 ~ 1000 °C)
열사이클 (0 ~ 1000 °C 10회)<0.01 °C
시스알루미나, 6.35 mm (0.25 in) × 508 mm (20 in)
측정 전류1 mA
교정 (포함)1913-6 고정점 교정 0 ~ 962 °C, 케이스 포함
정확도 (단기 안정도 · 교정 불확도 포함)962 °C까지 ±0.05 °C
침지 깊이<153 mm (6 in) (700 °C)
주문 번호5624-20-X (2609 케이스 포함)
종단 (X)A: 914X용 INFO-CON · B: 피복 없는 전선 · D: 트위너용 5핀 DIN · G: 금핀 · I: 1521 · 1522용 INFO-CON · J: 바나나 플러그 · L: 소형 스페이드 러그 · M: 소형 바나나 플러그 · P: 1523 · 1524용 INFO-CON · S: 스페이드 러그

활용 분야

661 °C를 넘는⁣ 고온 구간의 기준 측정

  • 고온 전기로 기준 — 2차 표준 PRT 상한을 넘는 전기로와 고온 드라이블럭의 온도 기준을 잡습니다.
  • 귀금속 열전대 비교 교정 — 피교정 열전대와 나란히 놓아 기준 온도로 사용합니다.
  • 저항비 리드아웃 연동 — 1595A나 4채널 1529와 짝지어 고온 기준 측정 체계를 구성합니다.
  • 고온 점검 작업 — 10 Ω 입력 리드아웃에 연결해 고온 설비의 온도를 점검합니다.

선택 가이드

온도 상한으로 고르는⁣ 고온 기준 온도계

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
661 °C 이하 중온 구간의 기준이 필요할 때5626 · 5628 (2차 표준 PRT)금속 시스라 알루미나 시스보다 다루기 쉬운 2차 표준 PRT입니다.
661 °C를 넘는 구간까지 PRT가 필요할 때562410 Ω 소자와 알루미나 시스로 1000 °C 상한까지 PRT로 읽습니다.
귀금속 열전대로 고온을 측정할 때5649 · 5650고정점 교정을 거친 열전대로 1450 °C까지 읽어 PRT 상한을 넘는 고온에 맞습니다.

구성·옵션

5624 구성 품목

  • 5624 프로브 (5624-20-X)
  • 2609 보호 운반 케이스
  • 0 ~ 962 °C 고정점 교정 성적서 (1913-6, NVLAP, NIST 소급)
