Fluke Calibration 1560 Black Stack 온도미터

Fluke Calibration 1560 Black Stack 온도미터

MODEL
1560
브랜드
FLUKE CALIBRATION

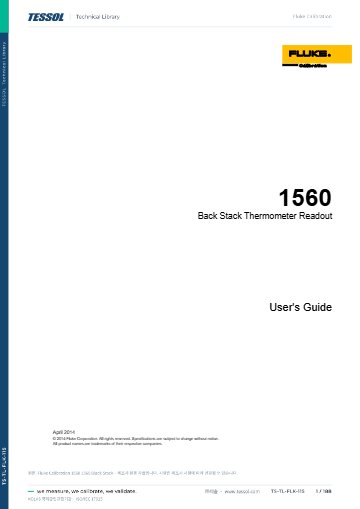

제품 자료
제품문의 구매하기

채널 수에 맞춰 모듈을
쌓아 늘리는 실험실 온도계

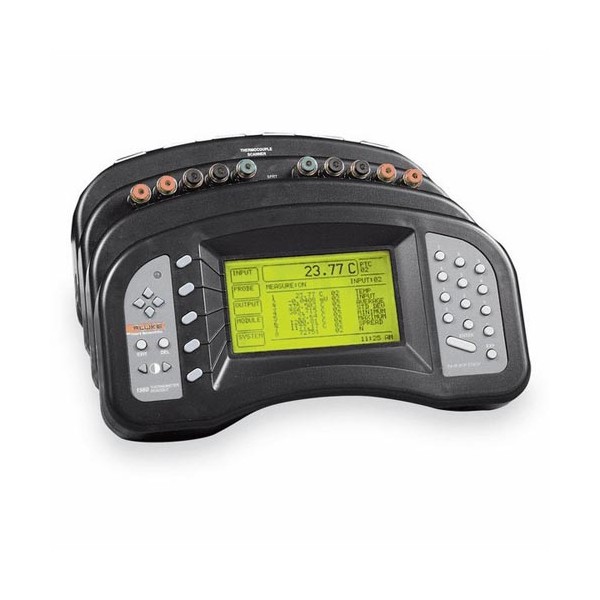

Fluke Calibration 1560 Black Stack 모듈식 온도계

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 1560 Black Stack은 베이스 유닛에 SPRT·고온 PRT·써미스터·열전대·스캐너 모듈을 최대 8개 쌓아 96채널까지 늘리는 모듈식 실험실 온도계(Modular Thermometer)입니다. 항온조 특성화와 챔버 매핑처럼 채널 수가 많은 작업에 맞춰 입력을 구성할 수 있습니다.

2560 SPRT 모듈은 0 °C에서 ±0.005 °C, 2563 써미스터 모듈은 ±0.0013 °C의 모듈 정확도(readout only)를 갖춥니다. 최근 1000개 측정값은 시간·날짜와 함께 저장합니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

최대 8모듈

베이스 위에 쌓는 입력 모듈 수

96채널

스캐너 모듈 조합 시 최대 채널

±0.005 °C

2560 SPRT 모듈 0 °C 정확도

±0.0013 °C

2563 써미스터 모듈 0 °C 정확도

특징

1560 Black Stack의
모듈식 입력 구조

핵심 특징현장에서 달라지는 점
모듈 8개, 96채널 확장교정 대상 센서 수에 맞춰 채널을 늘릴 수 있어 온도 특성화 작업을 한 번의 승온 사이클로 마칠 수 있습니다.
2560 SPRT 모듈0 ~ 400 Ω 입력과 0.0001 °C 분해능으로 기준 PRT를 정밀하게 읽습니다.
2561 고온 PRT 모듈0 ~ 25 Ω 입력으로 고온 SPRT를 0 ~ 1200 °C 구간에서 읽습니다.
2563 · 2564 써미스터 모듈0 ~ 1 MΩ 입력으로 -60 ~ 260 °C 구간의 저온 정밀 측정에 사용할 수 있습니다.
2565 · 2566 열전대 모듈외부 기준접점을 연결해 열전대를 정밀하게 읽고, 12채널 스캐너로 여러 지점을 함께 측정할 수 있습니다.
채널 순서·프로브 계수 비휘발 저장모듈을 교체하거나 전원을 꺼도 설정이 남아 재설정 시간이 줄어듭니다.

모듈 구성

교정 목적별
1560 모듈 조합

기준 SPRT 교정에는 2560, 고온 구간 PRT에는 2561을 사용합니다. 센서 수가 많은 매핑에는 2562·2564·2566 스캐너를, 열전대 정밀 측정에는 2565를 조합하세요. 모듈 정확도는 모두 리드아웃만의 값(readout only)이므로 프로브의 교정 불확도와 드리프트를 더해 시스템 값을 정하세요. 열전대 모듈의 정확도는 외부 기준접점 조건의 값입니다.

모듈별 연결 프로브와 통신 확장

2560에는 5626·5628 같은 기준 PRT를, 2561에는 0.25 ~ 5 Ω 고온 SPRT를, 2563에는 5640 시리즈를 연결합니다. 통신은 RS-232가 기본이며, 3560 확장 통신 모듈로 GPIB와 프린터, 아날로그 출력을 추가할 수 있습니다.

사양

1560 모듈별 입력과
기본 장비 사양

항목채널저항·전압 범위모듈 정확도 (0 °C, readout only)온도 범위
2560 SPRT20 ~ 400 Ω±0.005 °C (분해능 0.0001 °C)-260 ~ 962 °C
2561 고온 PRT20 ~ 25 Ω±0.013 °C (분해능 0.001 °C)0 ~ 1200 °C
2562 PRT 스캐너80 ~ 400 Ω±0.01 °C-200 ~ 850 °C
2563 표준 써미스터20 ~ 1 MΩ±0.0013 °C-60 ~ 260 °C
2564 써미스터 스캐너80 ~ 1 MΩ±0.0025 °C-60 ~ 260 °C
2565 정밀 열전대2-10 ~ 100 mV±0.05 °C (외부 기준접점, 분해능 0.001 °C)열전대 형식에 따라 다름
2566 열전대 스캐너12-10 ~ 100 mV±0.1 °C (외부 기준접점, 분해능 0.01 °C)열전대 형식에 따라 다름
2567 · 2568 1000 Ω PRT2 · 80 ~ 4 kΩ±0.006 °C · ±0.01 °C-260 ~ 962 °C · -200 ~ 850 °C
3560 확장 통신해당 없음GPIB (IEEE-488) · Centronics 프린터 · 아날로그 출력 ±1.25 VDC해당 없음해당 없음

모듈 입력 사양

항목저항·전압 정확도분해능여자 전류
2560 SPRT±20 ppm (판독값) · 25 Ω에서 0.0005 Ω · 100 Ω에서 0.002 Ω0.0001 Ω1.0 mA · 1.4 mA
2561 고온 PRT±50 ppm (판독값) · 2.5 Ω에서 0.00013 Ω0.00001 Ω3.0 mA · 5.0 mA
2562 PRT 스캐너±40 ppm (판독값) · 100 Ω에서 0.004 Ω0.0001 Ω1.0 mA · 1.4 mA
2563 표준 써미스터±50 ppm (판독값) · 10 kΩ에서 0.5 Ω0.1 Ω2 mA · 10 mA
2564 써미스터 스캐너±25 ppm (판독값)0.1 Ω2 mA · 10 mA
2567 1000 Ω PRT±25 ppm (판독값)0.001 Ω0.1 mA · 0.05 mA
2568 1000 Ω PRT 스캐너±25 ppm (판독값)0.001 Ω0.1 mA · 0.05 mA
2565 정밀 열전대±0.002 mV0.0001 mV해당 없음
2566 열전대 스캐너±0.004 mV0.0001 mV해당 없음

기본 장비 사양

항목사양
전원100 ~ 240 VAC, 50 · 60 Hz (공칭)
탈착식 모듈최대 8개
디스플레이4.25 × 2.25 인치 LCD 그래픽, LED 백라이트, 대비·밝기 조절
자동 입력 절차1 ~ 9채널
통신RS-232 (기본)
비휘발성 메모리채널 순서 · 프로브 계수
측정값 저장최근 1000개 (시간·날짜 스탬프)
최소 샘플 시간2초

활용 분야

Black Stack 다채널 온도계가
쓰이는 작업

  • 항온조·드라이블럭 특성화 — 여러 센서를 한 번에 읽어 온도 균일도를 확인합니다.
  • 챔버 매핑 — 온도 챔버 여러 지점의 센서를 함께 읽습니다.
  • SPRT 기준 교정 — 2560 모듈로 기준 PRT의 저항 값을 정밀하게 읽습니다.
  • 열전대 다점 측정 — 2566 스캐너로 열전대 여러 채널을 함께 측정합니다.
  • 실험실 기록 — 측정값을 최근 1000개까지 시간과 함께 남깁니다.

선택 가이드

측정 대상에 맞는 1560 입력 모듈 선택

이럴 때권장 모델선택 근거
기준 SPRT를 교정할 때2560 SPRT 모듈0 ~ 400 Ω 입력과 0.0001 °C 분해능으로 기준 SPRT를 정밀하게 읽습니다.
고온 구간 PRT를 읽을 때2561 고온 PRT 모듈0 ~ 25 Ω 입력으로 고온 SPRT를 0 ~ 1200 °C 구간에서 읽습니다.
센서를 많이 묶어 읽을 때2562 · 2564 · 2566 스캐너8 ~ 12채널 스캐너라 센서 여러 개를 한 모듈에 묶어 읽을 수 있습니다.
열전대를 정밀하게 읽을 때2565 정밀 열전대 모듈외부 기준접점 조건에서 ±0.05 °C로 열전대를 정밀하게 읽습니다.

구성·옵션

1560 베이스 구성품과 옵션

구분내용
구성품베이스 유닛 (Black Stack)
구성품입력 모듈 (최대 8개, 탈착식)
옵션3560 확장 통신 (GPIB · 프린터 · 아날로그 출력)

교정

모듈별 교정점과
KOLAS 교정 계획

모듈마다 교정점이 다르므로, 사용하는 모듈과 프로브 조합을 기준으로 교정 계획을 세우세요. 계획한 교정점이 (주)테솔의 KOLAS 인정 범위 안에 드는지 확인해 안내해 드립니다.
