4채널
기본형은 PRT·써미스터 2, 열전대 2

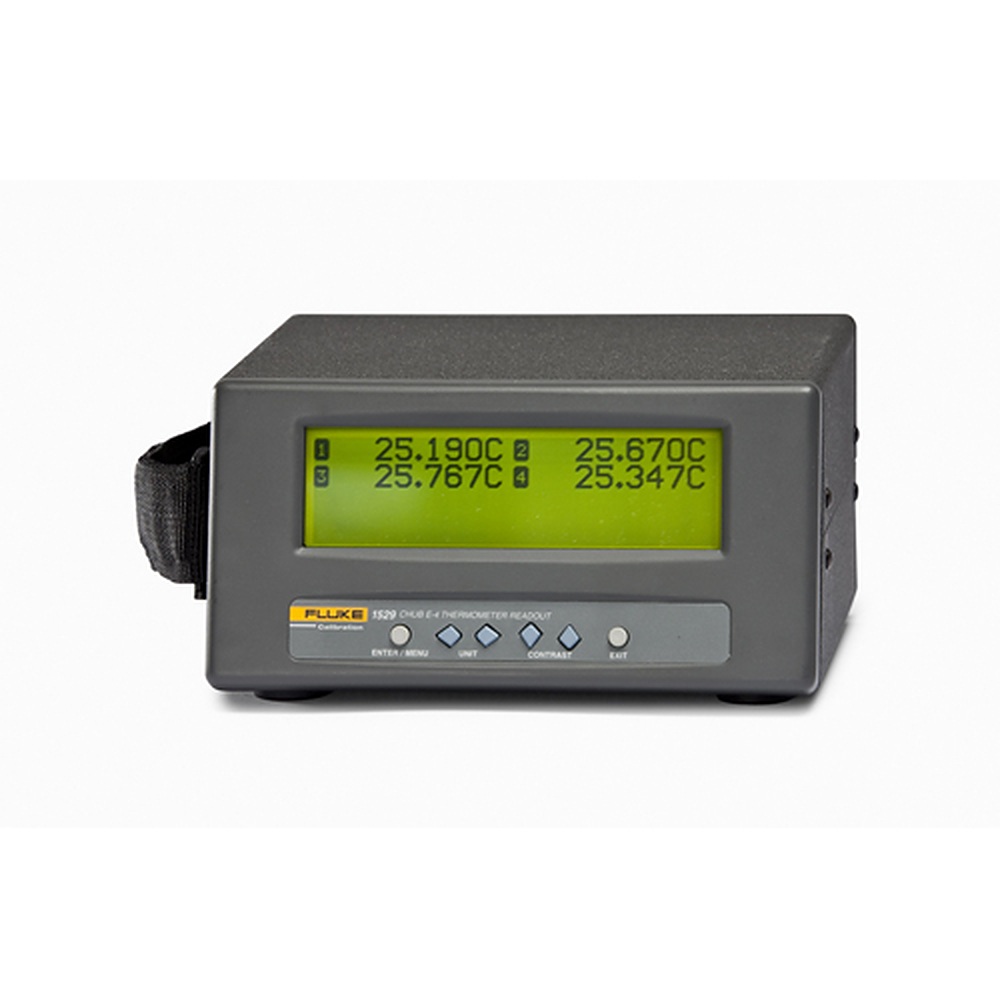

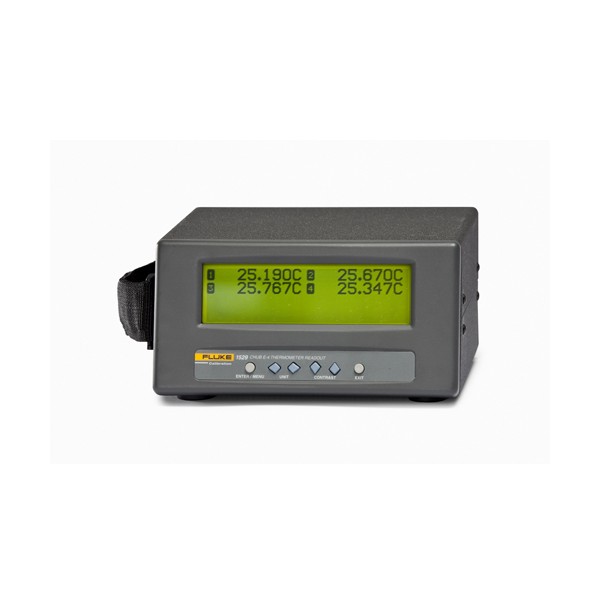

Fluke Calibration 1529 Chub-E4 온도미터
Fluke Calibration 국내 공식 대리점
Fluke Calibration 1529 Chub-E4는 PRT, 써미스터, 열전대를 네 채널에 섞어 연결하는 4채널 표준 온도계(Reference Thermometer)입니다. PRT 0 °C ±0.006 °C(meter only)의 정확도와 8,000점 기록을 갖춰 기준 프로브와 피교정 센서를 함께 측정합니다.
PRT는 1 mA 전류 방향을 바꿔 열기전력을 상쇄하고, 열전대는 외부 기준접점을 선택해 정확도를 높일 수 있습니다. NiMH 배터리로 동작하므로 현장에서도 사용합니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.
특징
1529 Chub-E4의
혼합 입력 특징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| PRT·써미스터·열전대 혼합 입력 | 기준 PRT와 피교정 열전대를 한 대에서 읽으므로 비교 교정 구성이 단순해집니다. |
| 1529 · 1529-R · 1529-T 3종 구성 | 교정 대상 센서에 맞춰 PRT·써미스터 4채널 또는 열전대 4채널을 선택할 수 있습니다. |
| 열전대 기준접점 선택 | 외부 기준접점과 내부 보상 가운데 요구 정확도에 맞는 방식을 선택할 수 있습니다. |
| PRT 역전류 측정 | 전류 방향을 바꿔 측정하므로 배선의 열기전력이 읽기 값에 섞이지 않습니다. |
| 8,000점 기록과 화면 구성 10개 저장 | 작업별로 저장한 화면을 불러와 사용하므로 측정 항목을 고르는 시간이 줄어듭니다. |
| LogWare II와 MET/TEMP II 연동 | PC로 데이터를 받고, 자동 교정 시스템과도 연동할 수 있습니다. |
열전대 운용
정확도를 좌우하는
외부 기준접점
열전대 정확도는 기준접점 조건에 따라 크게 달라집니다. J형 600 °C에서 외부 기준접점을 사용하면 ±0.1 °C이지만 내부 보상만 사용하면 ±0.35 °C이므로, 열전대 교정에서는 빙점 기준접점 같은 외부 기준접점을 연결하세요. 표의 값은 모두 리드아웃만의 값(meter only)이므로 프로브 불확도와 드리프트를 더해 시스템 값을 정합니다.
기준 프로브 하나와 피교정 센서 셋의 배치
항온조나 드라이블럭에 5615, 5626 같은 기준 PRT를 한 채널에, 피교정 센서를 나머지 채널에 꽂습니다. 10 Ω 5624와 25 Ω 5628도 읽을 수 있으며, 열전대는 5649·5650을 빙점 기준접점과 함께 열전대 채널에 연결합니다.
사양
1529 3종 채널 구성과
meter only 사양
| 항목 | 사양 |
|---|---|
| 채널 구성 | 1529: 열전대 2 + PRT/써미스터 2 · 1529-R: PRT/써미스터 4 · 1529-T: 열전대 4 |
| 입력 범위 | PRT/RTD -189 ~ 960 °C (100 · 25 · 10 Ω) · 써미스터 -50 ~ 150 °C · 열전대 -270 ~ 1800 °C (B, E, J, K, N, R, S, T, Au-Pt, C, U형 지원) |
| PRT 정확도 (meter only) | ±0.004 °C (-100 °C) · ±0.006 °C (0 °C) · ±0.009 °C (100 °C) · ±0.012 °C (200 °C) · ±0.018 °C (400 °C) · ±0.024 °C (600 °C) |
| 써미스터 정확도 (meter only) | ±0.0025 °C (0 · 25 °C) · ±0.004 °C (50 °C) · ±0.010 °C (75 °C) · ±0.025 °C (100 °C) |
| 열전대 정확도 (meter only) | J형 600 °C: ±0.1 °C (외부 기준접점) / ±0.35 °C (내부) · K형 600 °C: ±0.15 °C / ±0.4 °C |
| 열전대 정확도 (외부 / 내부 기준접점) | B 1000 °C ±0.6 / ±0.6 °C · E 600 °C ±0.07 / ±0.25 °C · N 600 °C ±0.15 / ±0.3 °C · R 1000 °C ±0.4 / ±0.5 °C · S 1000 °C ±0.5 / ±0.6 °C · T 200 °C ±0.1 / ±0.3 °C |
| 내부 기준접점 보상 | ±0.25 °C |
| 기준접점 보상 방식 | 내부 또는 외부 선택 |
| 분해능 | PRT 0.001° · 써미스터 0.0001° · 열전대 0.01 ~ 0.001° |
| 저항 · 전압 정확도 | PRT 0 ~ 20 Ω ±0.0005 Ω · 20 ~ 400 Ω ±25 ppm · 열전대 -10 ~ 50 mV ±0.005 mV · 50 ~ 100 mV ±100 ppm |
| 측정 범위 (저항 · 전압) | PRT 0 ~ 400 Ω · 써미스터 0 ~ 500 kΩ · 열전대 -10 ~ 100 mV |
| 써미스터 저항 정확도 | 0 ~ 5 kΩ ±0.5 Ω · 5 ~ 200 kΩ ±100 ppm · 200 ~ 500 kΩ ±300 ppm |
| 특성화 | PRT: ITS-90 · IEC-751 (DIN "385") · Callendar-Van Dusen · 써미스터: Steinhart-Hart · YSI-400 · 열전대: NIST Monograph 175 |
| 여기 전류 | PRT 1 mA 전류 반전 · 써미스터 2 · 10 µA 자동 |
| 연결 방식 | PRT/써미스터 채널 2 · 3 · 4선식 |
| 프로브 연결 | PRT/써미스터: DWF 커넥터 (미니 스페이드 러그 · 노출 배선 · 미니 바나나 플러그) · 열전대: 범용 리셉터클 (미니어처 · 표준 TC 커넥터) |
| 기록 | 8,000점 (시간·날짜) · 간격 0.1 · 0.2 · 0.5 · 1 · 2 · 5 · 10 · 30 · 60초, 2 · 5 · 10 · 30 · 60분 |
| 측정 간격 | 0.1초 ~ 1시간 (순차 또는 동시 읽기) |
| 평균화 | 최근 2 ~ 10개 판독값 이동 평균 (사용자 선택) |
| 디스플레이 | 33 × 127 mm (1.3 × 5 in) 백라이트 LCD 그래픽 · 데이터 항목 최대 8개 · 화면 구성 10개 저장 |
| 표시 단위 | °C · °F · K · Ω · kΩ · mV |
| 통신 | RS-232 (기본) · IEEE-488 (옵션) |
| 전원 | AC 100 ~ 240 V, 50 ~ 60 Hz, 0.4 A · DC 12 ~ 16 V, 0.5 A (충전 중 14.5 ~ 16 V, 1.0 A) · NiMH 배터리 8시간 (typical), 충전 3시간, 500사이클 |
| 크기 · 무게 · 동작 범위 | 102 × 191 × 208 mm · 2 kg · 16 ~ 30 °C |
| 교정 (포함) | 저항 교정·전압 교정 인정 교정성적서 |
활용 분야
Chub-E4 4채널 온도계가
쓰이는 교정 작업
- 항온조·드라이블럭 교정 — 기준 프로브 하나로 피교정 센서 여럿을 읽습니다.
- 열전대 교정 — 외부 기준접점을 붙여 열전대를 정밀하게 읽습니다.
- 현장 루프 점검 — 배터리로 현장에서 온도를 읽고 기록합니다.
- 자동 교정 시스템 — MET/TEMP II와 연동해 여러 장비와 함께 사용합니다.
- 교정실 기준 — 열 측정 장비의 기준 온도계로 사용합니다.
선택 가이드
센서 종류에 맞는 1529 채널 구성 선택
| 이럴 때 | 권장 모델 | 선택 근거 |
|---|---|---|
| PRT나 써미스터를 네 채널로 읽을 때 | 1529-R | PRT·써미스터 4 입력으로 네 채널 모두 PRT나 써미스터를 연결합니다. |
| 열전대를 네 채널로 읽을 때 | 1529-T | 열전대 4 입력으로 네 채널 모두 열전대를 연결합니다. |
| 열전대와 PRT를 함께 읽을 때 | 1529 | 열전대 2 + PRT·써미스터 2 구성이라 기준 PRT와 피교정 열전대를 함께 연결할 수 있습니다. |
| PRT 단채널 벤치가 필요할 때 | Fluke 1502A | 단채널 벤치형이라 PRT 하나를 실험실에서 읽는 용도에 적합합니다. |
구성·옵션
1529 모델과 옵션 품번
| 품번 | 설명 |
|---|---|
| 1529 | Chub-E4, 열전대 2 + PRT/써미스터 2 입력 |
| 1529-R | Chub-E4, PRT/써미스터 4 입력 |
| 1529-T | Chub-E4, 열전대 4 입력 |
| 9935-S | LogWare II, 다채널, 단일 사용자 |
| 9935-M | LogWare II, 다채널, 복수 사용자 |
| 2362 | 예비용 AC 어댑터, 15 V |
| 9322 | 견고한 휴대용 케이스 |
| 2513-1529 | 랙 설치 키트 |
| 2506-1529 | IEEE-488 옵션 |
교정
채널별 프로브 조합과
KOLAS 교정 범위
채널별 프로브가 다르면 교정 불확도도 달라지므로, 사용하는 프로브 조합을 기준으로 교정점을 정하세요. 그 조합의 교정이 (주)테솔의 KOLAS 인정 범위에 드는지는 확인한 뒤 안내해 드립니다.
관련 제품
1529 Chub-E4와 연결하는 기준 프로브
- Fluke 5626 · 5628 2차 표준 PRT (ITS-90 순도 기준)
- Fluke 5649 R형 · 5650 S형 표준 열전대
- Fluke 5640 시리즈 써미스터 표준 프로브 (5640 ~ 5644)
1529로 열전대를 ±0.1 °C로 읽으려면 무엇이 필요합니까?
외부 기준접점이 필요합니다. 외부 기준접점을 사용하면 J형 600 °C에서 ±0.1 °C이고 내부 보상만 사용하면 ±0.35 °C입니다.
1529 사양표의 정확도는 시스템 값입니까?
아닙니다. 리드아웃 정확도(meter only)입니다. 프로브의 교정 불확도와 드리프트를 더해 시스템 값을 정합니다.
1529와 1529-R은 무엇이 다릅니까?
입력 구성이 다릅니다. 1529는 열전대 2와 PRT·써미스터 2이고, 1529-R은 PRT·써미스터 4 입력입니다.
1529는 배터리로 얼마나 사용할 수 있습니까?
NiMH 배터리로 typical 8시간 사용할 수 있으며, 충전에는 3시간이 걸립니다.
1529에서 IEEE-488 통신을 사용할 수 있습니까?
네, 2506-1529 옵션을 추가하면 사용할 수 있습니다. 기본 통신은 RS-232입니다.
제품 자료
FAQ 자주묻는 질문
등록된 내용이 없습니다.
