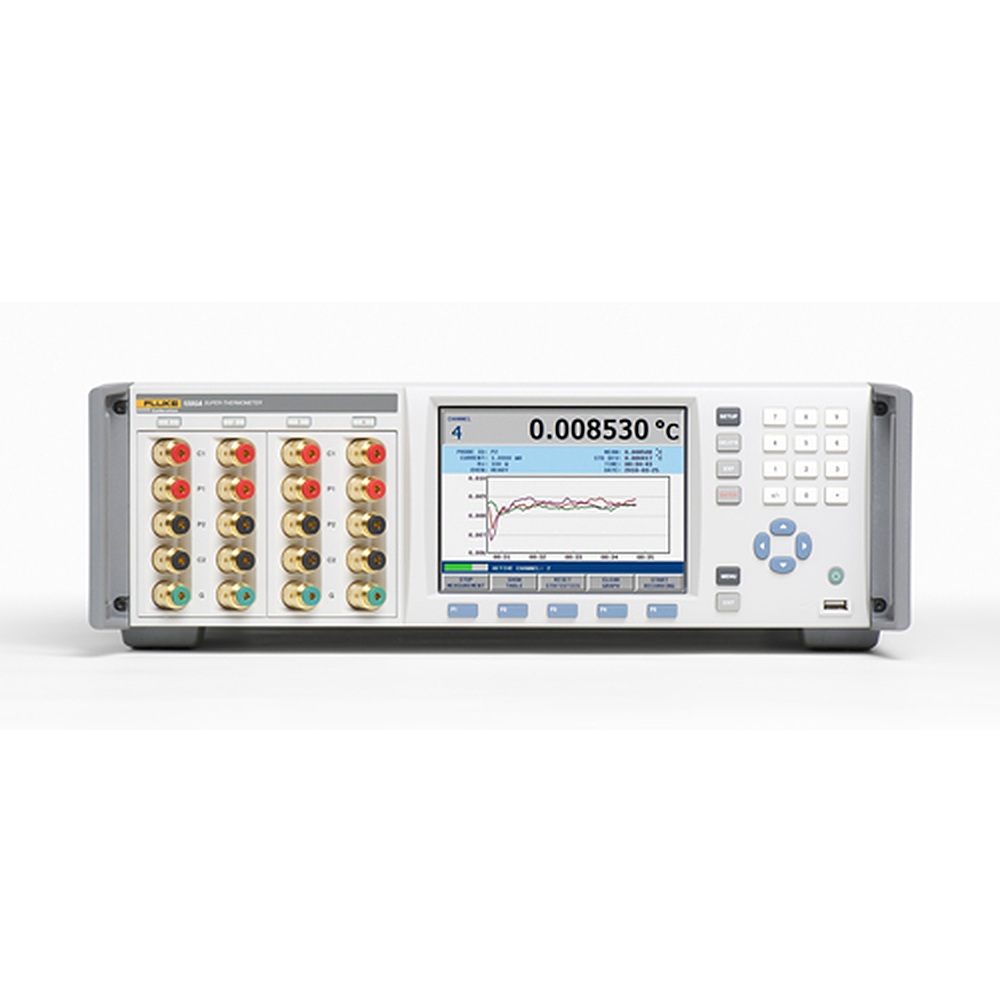

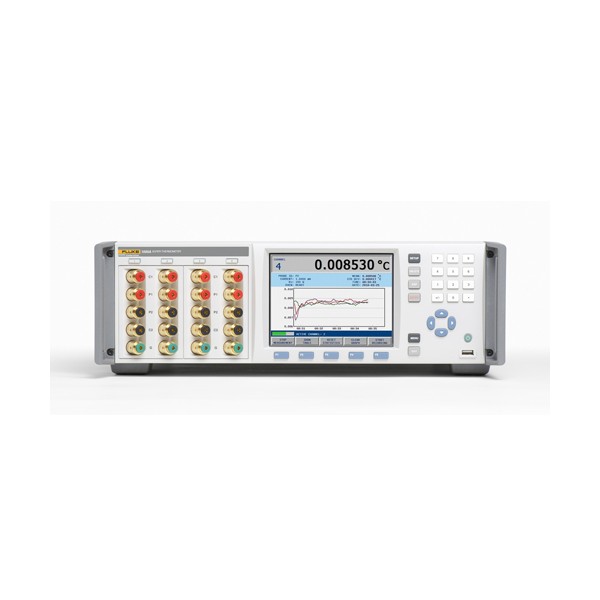

Fluke Calibration 1594A/1595A 레퍼런스 슈퍼 온도미터
Fluke Calibration 국내 공식 대리점
Fluke Calibration 1595A Super-Thermometer는 SPRT·PRT·써미스터의 저항을 기준저항과의 비로 읽는 표준 온도계(저항비 리드아웃)입니다. 비 0.95~1.05 구간에서 1년 기준 0.06 ppm의 정확도를 갖춰 온도 표준 실험실의 고정점 교정과 비교 교정에 사용합니다.
온도 제어 오븐에 들어 있는 내부 기준저항 5종으로 0~500 kΩ 입력을 외부 표준저항 없이 비교합니다. 여기 전류는 10 mA에서 1 µA까지 6단계로 바꿀 수 있어 자기가열을 영전력으로 외삽합니다. 측정값은 시간·날짜와 함께 80,000점까지 저장되며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.
특징
1595A Super-Thermometer의
저항비 측정 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 저항비 측정 방식 | 센서 저항을 기준저항과의 비로 읽으므로 전류원의 절대 오차가 상쇄되어, PRT와 SPRT의 미세한 저항 변화까지 읽을 수 있습니다. |
| 구간별 비 정확도 | 비가 1에 가까울수록 오차가 작아지므로, 기준저항을 센서 저항에 가깝게 고르면 불확도 예산을 줄일 수 있습니다. |
| 온도 제어 오븐의 내부 기준저항 | 1·10·25·100 Ω과 10 kΩ이 30 °C 오븐에서 약 10 mK 이내로 안정되므로, 실험실 항온 환경이 흔들려도 비 측정의 기준이 유지됩니다. |

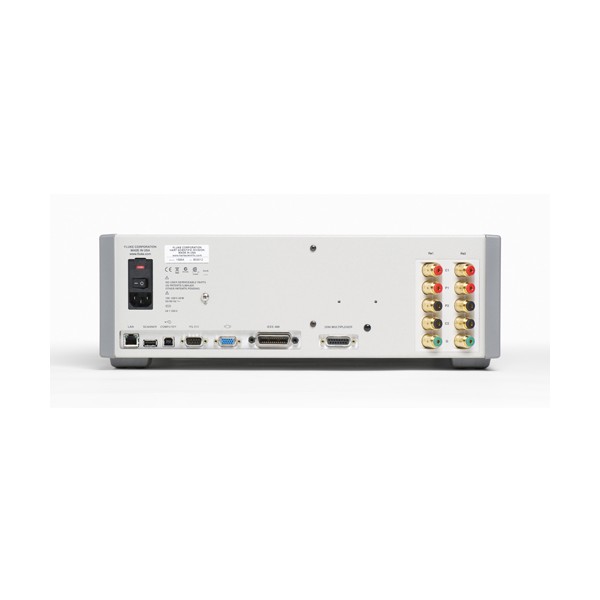

| 외부 표준저항 연결 | 1 Ω~10 kΩ의 외부 기준저항을 뒷면 두 입력에 연결할 수 있어 보유 중인 표준저항을 그대로 사용할 수 있습니다. |
| 비 자체 교정 | 8개 비율 시험을 약 30분 동안 자동 수행해 직선성을 검증하므로, 외부 장치 없이도 장비 상태를 정기적으로 점검할 수 있습니다. |
| 통계와 80,000점 로깅 | 평균·표준편차·평균의 표준오차를 바로 계산하고 시간·날짜가 찍힌 판독값을 저장하므로 고정점 플래토 평가 자료로 활용할 수 있습니다. |
저항비 정확도
저항비 구간에 따라
달라지는 정확도
비가 0.95~1.05일 때 0.06 ppm으로 가장 정확하고, 0.5~0.95와 1.05~2.0은 0.16 ppm, 0.25~0.5와 2.0~4.0은 0.2 ppm, 4.0~10.0은 0.5 ppm입니다. 0~0.25 구간은 1.0 기준 0.05 ppm이므로 낮은 저항을 읽을 때도 기준저항을 가까운 값으로 선택하는 편이 불확도에 유리합니다.
ppm은 저항비의 정확도이므로 °C 값은 센서의 R0와 감도를 알아야 환산할 수 있습니다. 온도 불확도는 사용할 프로브와 교정 성적서 계수를 더해 따로 산출하세요.
영전력·채널
자기가열 보정과
채널 확장
여기 전류가 10 mA, 3 mA, 1 mA, 10 µA, 2 µA, 1 µA로 나뉘어 있어, 여러 전류에서 읽은 값을 영전력으로 외삽하면 센서 자기가열 오차를 보정할 수 있습니다. 전류 정확도는 0.2~2 mA에서 0.2 %, 0.02~0.2 mA에서 0.5 %입니다.
2590 스캐너로 채널을 늘리는 구성

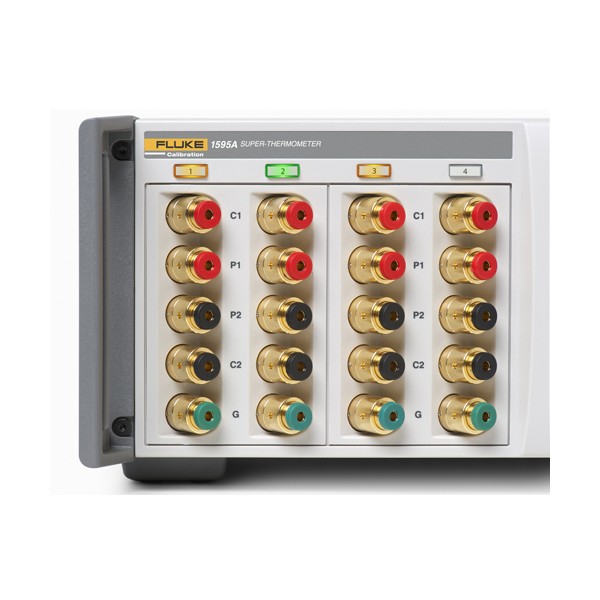

앞면 입력은 4채널이고, 채널 2와 4는 센서 입력 또는 기준저항 입력으로 바꿔 구성할 수 있습니다. 센서 수가 늘면 2590 10채널 스캐너를 연결해 SPRT와 2차 표준 PRT를 한 절차로 비교 교정할 수 있습니다.
사용 방법
1595A Super-Thermometer
원격 인터페이스와 데이터 저장
1595A는 RS-232, USB, IEEE-488, Ethernet 네 가지 원격 인터페이스를 갖추고, LAN에 연결하면 웹 브라우저에서 화면을 원격으로 볼 수 있습니다. 측정값과 설정은 앞면 USB 포트의 USB 메모리에 저장하고, PC 기록에는 9935-S LogWare II를 사용합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| REMOTE INTERFACE 메뉴 | SERIAL, USB, NETWORK, IEEE-488 설정과 통신 오류(ERRORS) 확인 |
| 웹 브라우저 원격 보기 (LAN) | 화면 보기, 측정 시작·정지, 통계 초기화, 경고 지우기, 기록 시작·정지 |
| USB 메모리 (FAT32, 앞면 USB 포트) | 측정값과 설정 저장 |
| 9935-S LogWare II | PC에서 실시간 측정 기록 |
| 9938 MET/TEMP II | 1595A와 함께 쓰는 소프트웨어(페이지 사양표 기준) |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC와 연결할 인터페이스를 정하고 해당 포트에 케이블을 연결하세요. 동봉된 RS-232-USB 변환 케이블로 PC의 USB 포트에 연결할 수도 있습니다. |
| 2 | MENU 키를 눌러 SYSTEM MENU의 REMOTE INTERFACE로 들어간 뒤 사용할 인터페이스(SERIAL, USB, NETWORK, IEEE-488)를 설정합니다. |
| 3 | Ethernet으로 연결했다면 PC의 웹 브라우저에서 1595A 화면을 열어 측정 상태를 확인하세요. |
| 4 | 측정 기록을 옮길 때는 FAT32로 포맷한 USB 메모리를 앞면 USB 포트에 꽂아 측정값과 설정을 저장합니다. |
| 5 | PC에서 장시간 기록을 하려면 LogWare II를 사용하세요. |
USB 메모리는 Linux와 호환되는 FAT32 파일 시스템으로 포맷되어 있어야 인식됩니다. 뒷면 USB 포트는 메모리 연결용이 아닙니다. 원격 명령의 상세 형식은 별도 Technical Guide에 실려 있습니다.

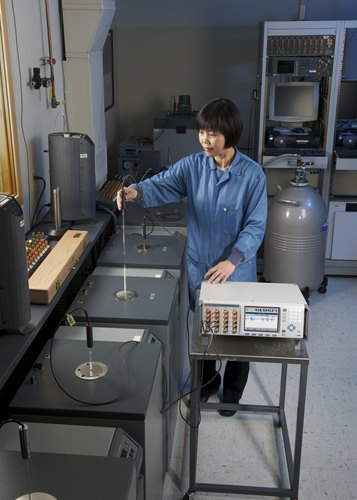

실험실에서 온도 프로브를 담가 측정하는 모습
사양
1595A 0 ~ 500 kΩ 입력과
저항비 상세 사양
| 항목 | 사양 |
|---|---|
| 측정 기능 | 4선식 PRT · 써미스터 · 저항 · 저항비 |
| 저항 입력 범위 | 0 ~ 500 kΩ |
| 비 범위 | 0 ~ 10 |
| 저항비 정확도 (95 %, 1년): 0 ~ 0.25 | 1.0의 0.05 ppm |
| 저항비 정확도: 0.25 ~ 0.5 · 2.0 ~ 4.0 | 0.2 ppm |
| 저항비 정확도: 0.5 ~ 0.95 · 1.05 ~ 2.0 | 0.16 ppm |
| 저항비 정확도: 0.95 ~ 1.05 | 0.06 ppm |
| 저항비 정확도: 4.0 ~ 10.0 | 0.5 ppm |
| 1년 절대 정확도 | 4 ppm (0.001 °C에 해당) |
| 내부 기준저항 | 1 · 10 · 25 · 100 Ω · 10 kΩ (온도 제어 오븐, 30 °C에서 약 10 mK 이내 안정) |
| 외부 기준저항 입력 | 1 Ω ~ 10 kΩ |
| 여기 전류 | 10 mA · 3 mA · 1 mA · 10 µA · 2 µA · 1 µA |
| 저항 정확도: 0 ~ 1.2 Ω (1 Ω, 10 mA) | 40 ppm 또는 0.000012 Ω 중 큰 값 |
| 저항 정확도: 0 ~ 12 Ω (10 Ω, 3 mA) | 10 ppm 또는 0.000024 Ω 중 큰 값 |
| 저항 정확도: 0 ~ 120 Ω (25 Ω, 1 mA) | 5 ppm 또는 0.000024 Ω 중 큰 값 |
| 저항 정확도: 0 ~ 400 Ω (100 Ω, 1 mA) | 4 ppm 또는 0.00008 Ω 중 큰 값 |
| 저항 정확도: 0 ~ 10 kΩ (10 kΩ, 10 µA) | 5 ppm 또는 0.000012 Ω 중 큰 값 |
| 저항 정확도: 10 ~ 40 kΩ (10 kΩ, 10 µA) | 8 ppm |
| 저항 정확도: 40 ~ 100 kΩ (10 kΩ, 2 µA) | 20 ppm |
| 저항 정확도: 100 ~ 500 kΩ (10 kΩ, 1 µA) | 80 ppm |
| 내부 기준저항 안정도: 1 Ω (24시간 · 30일) | 5 ppm · 10 ppm |
| 내부 기준저항 안정도: 10 Ω (24시간 · 30일) | 0.5 ppm · 2 ppm |
| 내부 기준저항 안정도: 25 Ω (24시간 · 30일) | 0.25 ppm · 1 ppm |
| 내부 기준저항 안정도: 100 Ω (24시간 · 30일) | 0.2 ppm · 1 ppm |
| 내부 기준저항 안정도: 10 kΩ (24시간 · 30일) | 0.25 ppm · 1 ppm |
| 측정 잡음 (평균의 표준오차, 대표값) | 100 Ω PRT 0 °C: 0.00001 °C · 25 Ω SPRT 420 °C: 0.00006 °C · 25 Ω SPRT 0 °C: 0.00002 °C · 100 Ω PRT 420 °C: 0.00003 °C · 써미스터 25 °C: 0.000003 °C |
| 전류 정확도: 0.001 ~ 0.005 mA | 0.00005 mA |
| 전류 정확도: 0.005 ~ 0.02 mA | 1 % |
| 전류 정확도: 0.02 ~ 0.2 mA | 0.5 % |
| 전류 정확도: 0.2 ~ 2 mA | 0.2 % |
| 전류 정확도: 2 ~ 20 mA | 0.5 % |
| 채널 | 앞면 PRT/써미스터 입력 4 · 뒷면 기준저항 입력 2 (채널 2 · 4는 Rx 또는 Rs 입력으로 구성) |
| 입력 단자 | DWF 커넥터 (텔루륨 구리) |
| PRT 변환식 | ITS-90 · PT-100 · CVD-ABC · CVD-ALPHA · 다항식 |
| 써미스터 변환식 | R(T) 다항식 · T(R) 다항식 |
| 표시 단위 / 해상도 | 비 (Rx/Rs) · K · °C · °F · Ω / 0.1 ~ 0.000001 |
| 디스플레이 | Full VGA LCD |
| 샘플 주기 | 1 · 2 · 5 · 10초 (전체 정확도는 2초 주기 필요) |
| 통계 | 평균 · 표준편차 · 평균의 표준오차 · 최대 · 최소 · 차이 · Peak-Peak · Delta · N |
| 내부 메모리 / 실시간 시계 | 시간·날짜 스탬프 판독값 80,000개 (약 6 MB) / 내장 |
| 통신 | RS-232 · USB · IEEE-488 · Ethernet |
| 사용자 인터페이스 언어 | 영어 · 프랑스어 · 스페인어 · 독일어 · 러시아어 · 중국어 · 일본어 |
| 외형 치수 (W × H × D) / 무게 | 432 × 153 × 432 mm / 7.5 kg |
| 전원 | 100 ~ 230 V ±10 %, 50/60 Hz |
| 동작 온도 | 15 ~ 30 °C (규정) · 5 ~ 40 °C (최대) |
| 보관 온도 | 0 ~ 40 °C |
| 동작 상대 습도 | 10 ~ 70 % (5 ~ 30 °C) · 10 ~ 50 % (30 ~ 40 °C) |
| 보관 상대 습도 | 0 ~ 95 % (비응축) |
| 동작 고도 | 3000 m까지 |
| 표준 교정 보고서 | 1 Ω ~ 100 kΩ 저항 데이터 · NVLAP 공인 |
| 보증 | 1년 |
활용 분야

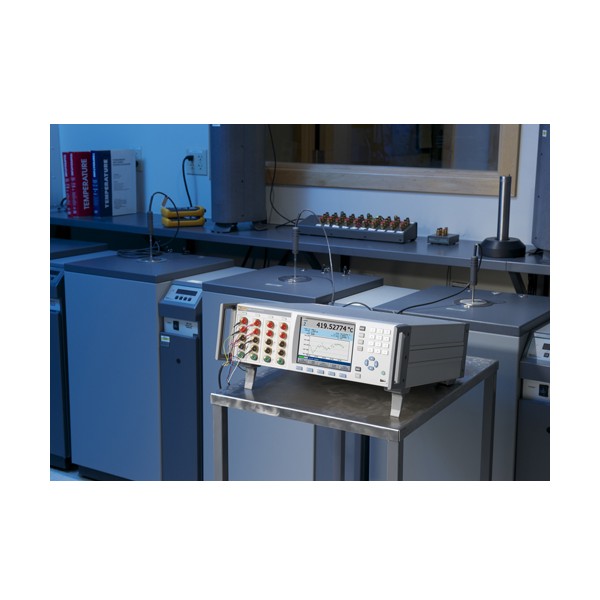

온도 표준 실험실의
측정 업무
- SPRT 고정점 교정 — 고정점 셀의 플래토를 저항비로 읽어 ITS-90 기준을 구현합니다.
- 2차 표준 PRT 교정 — 실험실 기준 PRT의 저항비를 비교해 편차를 산출합니다.
- 써미스터 교정 — 써미스터 저항비를 읽고 변환식으로 온도를 환산합니다.
- 기준저항 비교 — 외부 표준저항 1 Ω~10 kΩ의 비를 측정해 기준 값을 관리합니다.
- 장비 자체 검증 — 비 자체 교정으로 리드아웃의 직선성을 정기 확인합니다.
선택 가이드
정확도와 채널 수에 맞는
기준 온도계 선택
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 이유 |
|---|---|---|
| SPRT나 기준 PRT의 저항비를 읽을 때 | Fluke 1595A | 비 0.95~1.05 구간에서 0.06 ppm으로 가장 낮은 불확도를 갖춥니다. |
| 채널을 크게 늘려 DMM과 함께 쓸 때 | Additel ADT286 | 최대 82채널까지 확장하는 멀티채널 구성이라 DMM과 묶어 많은 센서를 읽기에 맞습니다. |
| 온도 챔버 여러 지점을 모듈로 묶을 때 | Fluke 1560 Black Stack | 모듈형 스택으로 입력 모듈을 조합해 챔버 여러 지점의 채널을 구성할 수 있습니다. |
구성·옵션
1595A 동봉 구성품과
주변 장비
| 구분 | 내용 |
|---|---|
| 기본 구성 | 1595A 본체, 표준 교정 보고서(NVLAP 공인), 사용자 설명서(CD), 기술 설명서(CD), RS-232-USB 변환 케이블, 전원 코드 |
| 랙·케이스 | 랙 마운트 Y159X, 케이스 1594-CASE, 핸들 1594-HNDL · 1594-SIDEHNDL, 핸들 커버 1594-HNDLCVR |
| 스캐너·케이블 | 2590 10채널 스캐너, 1594-MUXCBL, 1594-MUXINPUT, 2383-1, 2571, 2572-1, 2373, 2373-DIN |
| 표준저항 | 742A-25 (25 Ω), 742A-100 (100 Ω) |
| 확장 범위 교정 | 1994 · 1995 (100 ~ 500 kΩ 데이터), 1960 표준 AC/DC 저항 |
| 소프트웨어 | 9935-S LogWare II, 9938 MET/TEMP II |
교정 연계
리드아웃은 상위 기관 성적서로 소급해 주기적으로 교정해야 불확도 예산이 유지됩니다. 1595A의 저항비 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 필요한 범위를 확인해 안내해 드립니다.
관련 제품
1595A와 함께 운용하는
표준 프로브
1595A의 0.06 ppm을 °C로 환산하면 얼마입니까?
프로브마다 달라 일률적으로 환산할 수 없습니다. ppm은 저항비의 정확도라서 센서의 R0와 감도를 알아야 °C 값이 나오며, 사용할 프로브를 알려 주시면 함께 산출해 드립니다.
1595A의 내부 기준저항만으로 교정할 수 있습니까?
네, 1·10·25·100 Ω과 10 kΩ이 내장되어 있어 대부분의 PRT와 써미스터를 읽을 수 있습니다. 더 넓은 범위는 외부 표준저항을 뒷면 입력에 연결하세요.
비 자체 교정에는 시간이 얼마나 걸립니까?
약 30분이며 외부 장치가 필요하지 않습니다. 버튼을 누르면 8개 비율 시험이 자동으로 진행됩니다.
100 kΩ 이상 저항 데이터도 교정 보고서에 들어 있습니까?
아닙니다. 기본 교정 보고서에는 1 Ω~100 kΩ 저항 데이터까지 들어 있습니다. 100~500 kΩ 데이터가 필요하면 확장 범위 교정 모델 1994 또는 1995를 선택하세요.
센서가 4개를 넘으면 어떻게 구성합니까?
2590 10채널 스캐너를 연결하세요. 앞면 입력 4채널과 뒷면 기준저항 입력 2개로 부족할 때 채널을 늘리는 장치입니다.
