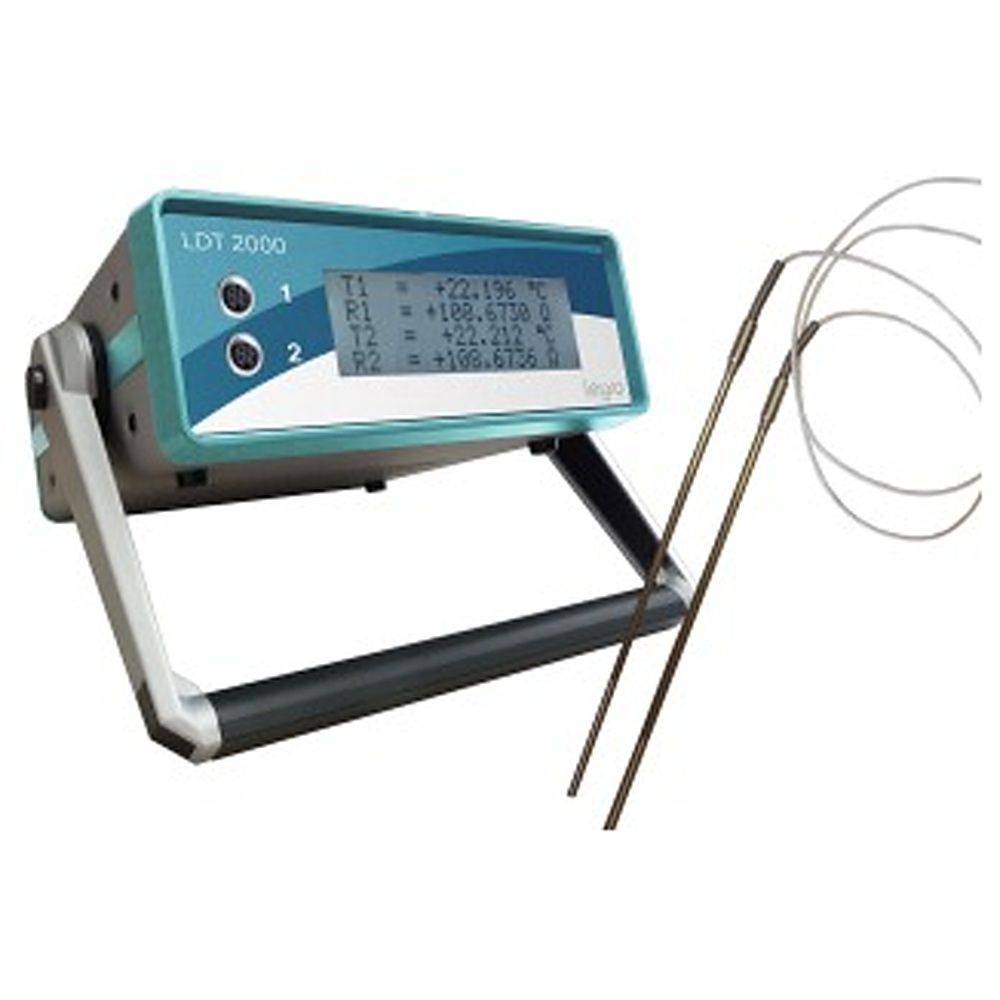

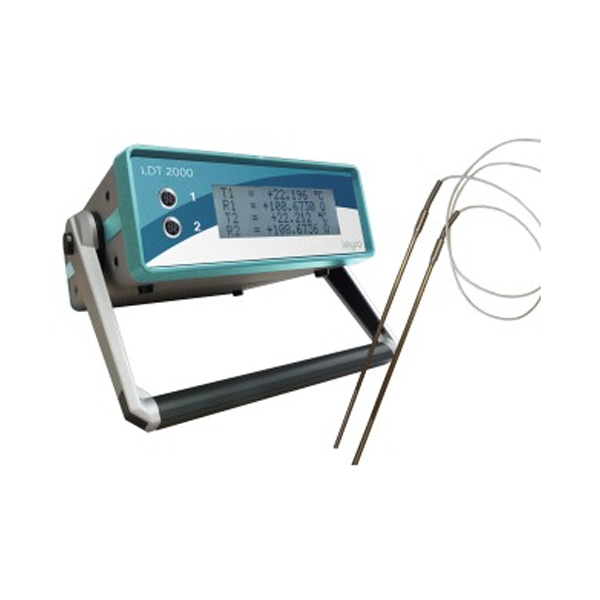

Leyro LDT2000 정밀형 온도계

MODEL: LDT2000
브랜드: LEYRO INSTRUMENTS

제품문의 구매하기

Pt100 프로브 두 개를
0.001 °C로 읽는 온도계

Leyro LDT 2000 정밀 온도계

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LDT 2000은 FA 6핀 커넥터로 Pt100 프로브 두 개를 읽는 2채널 벤치형 정밀 온도계(Precision Thermometer)입니다. -273 ~ 350 °C를 0.001 °C 분해능으로 표시하고, 전류 반전 측정으로 열기전력의 영향을 제거합니다.

측정 전류는 0.23 mA(±10 %)이고 0 °C의 자기가열은 5.8 µW에 그쳐 프로브 발열로 인한 오차가 작으며, 노이즈는 1 mK 이하입니다. RS232와 USB로 PC에 연결하는 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

2채널

Pt100 프로브 두 개 입력

0.001 °C

분해능 1 mK, 노이즈 1 mK 이하

-273 ~ 350 °C

측정 범위 (0 ~ 230 Ω)

0.02 °C

표준 정확도

특징

전류 반전과
FA 6핀 호환

핵심 특징	현장에서 달라지는 점
Pt100 2채널	기준 프로브와 피교정 프로브를 한 대에서 함께 읽으므로 비교 교정에 필요한 장비 수가 줄어듭니다.
FA 6핀 커넥터	Leyro 표준 PRT의 FA DIN 6핀 커넥터를 그대로 연결하므로 어댑터가 필요 없습니다.
1 mK 분해능, 노이즈 1 mK 이하	미세한 온도 변화까지 판독하므로 항온조 안정도 평가에 적합합니다.
전류 반전 측정	전류 방향을 바꿔 가며 측정하므로 배선의 열기전력이 측정값에 섞이지 않습니다.
0 ~ 230 Ω 입력	-273 ~ 350 °C를 한 범위로 읽고 옵션으로 850 °C까지 확장할 수 있습니다.
옵션 정확도 0.007 °C	0 ~ 100 °C 구간에서 높은 정확도가 필요한 교정에는 이 옵션을 선택하세요.

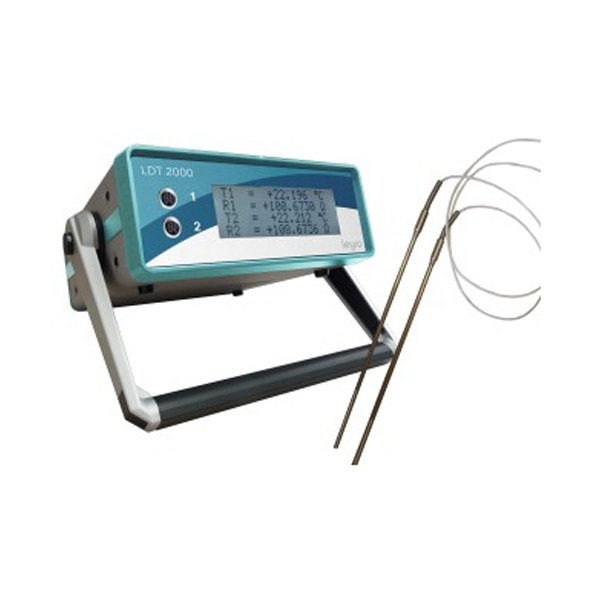

손잡이와 표시부가 있는 온도계 본체와 센서 프로브

프로브 연결

FA 6핀 프로브와
측정 전류

LDT 2000의 측정 전류는 0.23 mA(±10 %)로 낮아 Pt100 프로브의 자기가열이 0 °C에서 5.8 µW 수준입니다. Leyro 표준 PRT(LTS 500, LSS 670)가 같은 FA 6핀 커넥터를 사용하므로 별도 변환 없이 연결할 수 있습니다. 다른 브랜드 프로브는 커넥터 호환 여부를 먼저 점검하세요.

두 채널 비교 측정

기준 프로브를 한 채널에, 피교정 프로브를 다른 채널에 연결해 차이를 바로 읽을 수 있습니다. RS232와 USB로 PC에 연결하고 SCPI 호환 명령으로 제어하며 PC 기록용 소프트웨어가 포함됩니다.

사용 방법

LDT 2000 PC 연결과
SCPI 명령 예시

LDT 2000은 RS232와 USB로 PC에 연결하며, PC 쪽에서는 Thermometer Utility 소프트웨어로 온도계를 연결해 사용합니다. SCPI 호환 명령으로 측정과 설정을 제어할 수 있습니다.

소프트웨어·도구	하는 일
Thermometer Utility	Windows용 PC 소프트웨어. 연결한 온도계를 검색해 통신 시작
STM_VCP_DRIVER	USB 연결 시 가상 COM 포트로 인식시키는 USB 드라이버
SCPI 호환 명령	RS232·USB 포트로 측정 실행, 단위 설정, 평균 횟수 설정

처음 연결하는 순서

순서	할 일
1	처음 연결하기 전에 USB 드라이버(STM_VCP_DRIVER)와 Thermometer Utility를 PC에 설치하세요.
2	LDT 2000과 PC를 USB 또는 RS232 케이블로 연결합니다.
3	Pt100 프로브를 FA 6핀 커넥터에 연결합니다.
4	Thermometer Utility를 실행하고 scan 버튼을 눌러 연결된 온도계의 시리얼 번호를 확인합니다.
5	connect 버튼을 눌러 온도계와 통신을 시작합니다.
6	직접 명령을 보낼 때는 RS232를 9600 baud, 8 data bits, no parity, 1 stop bit, no handshaking으로 설정하고 명령 끝에 줄바꿈 문자(0x0A)를 붙입니다.

LDT 2000 SCPI 명령 예시

명령	하는 일
*IDN?	제조사, 모델, 시리얼 번호, 펌웨어 버전 읽기
:MEASure?	측정 설정과 실행, 결과 읽기(:CONFigure 후 :READ?와 같음)
:INITiate:CONTinuous	측정값 연속 전송 켜기·끄기(1/4초 간격, 보낼 값은 FETC?·:READ·:MEAS 질의로 지정)
:UNIT:TEMPerature	온도 단위 설정(C 또는 CEL, K, F 또는 FAR)
:SENSe:AVERage:COUNt	평균 측정 횟수 설정(1~10, 1은 평균 없음)
:SYSTem:ERRor[:NEXT]?	오류 대기열의 첫 오류 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 장비의 매뉴얼을 함께 확인하세요.

USB로 연결하면 PC에서 가상 COM 포트로 인식되므로, 첫 연결 전에 드라이버를 먼저 설치하세요. 응답은 0x0D 0x0A로 끝나며 입력·출력 버퍼는 각각 250자입니다.

사양

LDT 2000의 Pt100 2채널
측정 사양

항목	사양
채널	2
입력 센서	Pt100 (FA 6핀 커넥터)
측정 범위	-273 ~ 350 °C (옵션 -150 ~ 850 °C)
저항 범위	0 ~ 230 Ω
정확도	0.02 °C (표준) · 0.007 °C (옵션, 0 ~ 100 °C)
분해능	0.001 °C (1 mK)
노이즈	1 mK 이하
측정 방식	전류 반전 (열기전력 제거)
측정 전류	0.23 mA (±10 %)
자기가열	5.8 µW (0 °C)
통신	RS232 (DB9) · USB (USB B) · SCPI 호환
소프트웨어	PC 기록용 소프트웨어 포함

활용 분야

정밀 온도계
적용 분야

교정실 — Pt100 기준 프로브 두 개를 한 대에서 읽습니다.
시험소와 기후 챔버 — 두 채널로 온도 측정의 기준을 확보합니다.
Leyro 표준 PRT 비교 — LTS 500 같은 FA DIN 6핀 프로브를 그대로 연결합니다.
PC 기록 — RS232나 USB로 PC에 연결해 측정값을 기록합니다.

선택 가이드

채널 구성에 맞는 온도계 선택

이럴 때	권장 모델	선택 근거
Pt100 두 개를 한 대에서 읽을 때	LDT 2000	FA 6핀 2채널
PRT 단채널을 벤치에서 읽을 때	Fluke 1502A	벤치형 단채널
PRT와 열전대를 섞어 여러 채널을 읽을 때	Fluke 1529 Chub-E4	혼합 4채널

구성·옵션

구성품과 옵션

구분	내용
구성품	LDT 2000 본체 (2채널)
구성품	PC 기록용 소프트웨어
옵션	0 ~ 100 °C 정확도 0.007 °C 옵션
옵션	-150 ~ 850 °C 측정 범위 옵션

교정

KOLAS 인정 범위와
기준기 교정

정확도 옵션을 선택하면 해당 구간의 교정 점을 성적서에 반영하므로 주문 단계에서 사용 온도 구간을 정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

LDT 2000과 함께 쓰는 기준 프로브

LDT 2000의 정확도는 어느 수준입니까?
표준 정확도는 0.02 °C입니다. 옵션으로 0 ~ 100 °C에서 0.007 °C를 선택할 수 있습니다.
LDT 2000의 분해능과 노이즈는 어떻습니까?
분해능은 0.001 °C(1 mK)이고 노이즈는 1 mK 이하입니다.
LDT 2000의 측정 방식은 무엇입니까?
전류 반전 방식입니다. 측정 전류는 0.23 mA(±10 %)를 사용합니다.
LDT 2000에는 어떤 프로브를 연결할 수 있습니까?
FA 6핀 커넥터의 Pt100 프로브를 연결합니다. Leyro 표준 PRT(LTS 500, LSS 670)와 호환됩니다.
LDT 2000의 측정값을 PC에서 기록할 수 있습니까?
네, 기록할 수 있습니다. RS232나 USB로 PC에 연결하며 PC 기록용 소프트웨어가 포함됩니다.
