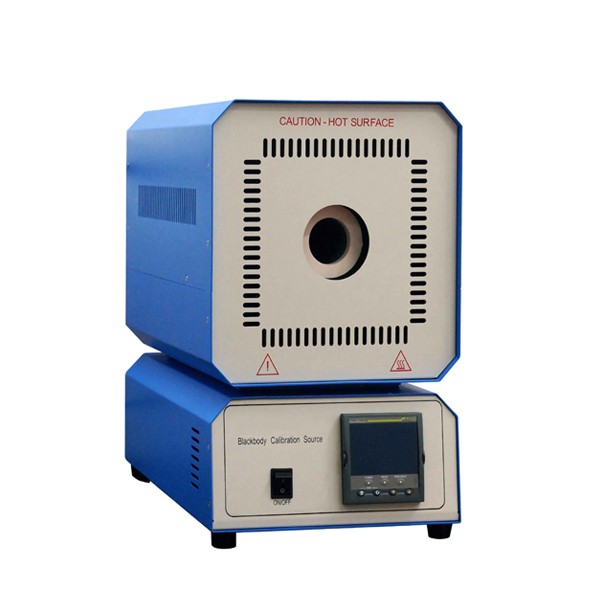

Baluntech BL678A 고온 흑체 용광로 (1200℃)

MODEL: BL678A
브랜드: Baluntech

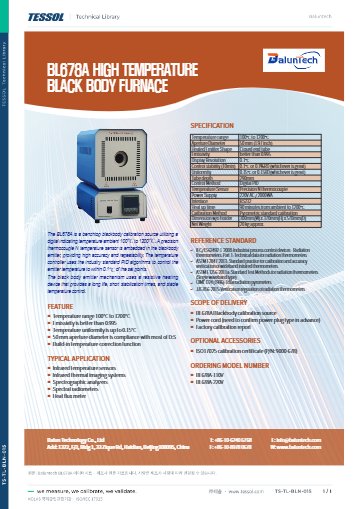

제품 자료: 데이터시트

제품문의 구매하기

1200 °C 고온 점검을
작업대에서 하는 블랙바디 퍼니스

Baluntech BL678 (BL678A) 고온 블랙바디 퍼니스

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL678(BL678A)은 100~1200 °C에서 방사율 0.995 초과의 복사 면을 만드는 벤치형 고온 블랙바디 퍼니스(공동 흑체로)입니다. 길이 290 mm의 막힌 관 공동과 개구 50 mm를 갖춘 약 20 kg 장비로, 적외선 온도계와 열화상 장비의 고온 점검을 작업대 위에서 진행할 수 있습니다.

상온에서 상한 온도까지 90분이면 올라갑니다. N형 열전대와 디지털 PID가 10분 기준 ±0.1 °C 또는 판독값의 0.1 %를 유지해 교정점 사이의 대기 시간을 계획하기 쉽습니다. 크기가 570 × 300 × 370 mm라 일반 작업대에 올려 운용할 수 있으며, (주)테솔이 국내에 공식 공급합니다.

100 ~ 1200 °C

온도 범위

90분

상온에서 상한 온도까지

> 0.995

공동 방사율

약 20 kg

벤치형 본체 무게

특징

BL678 벤치형 고온 흑체의
특징

핵심 특징	현장에서 달라지는 점
단일 구간 연속 점검	저온 쪽 확인점부터 고온 확인점까지 작업대 위 한 대에서 이어서 점검하므로 장비를 바꾸지 않아도 됩니다.
290 mm 막힌 관 공동	막힌 관 공동이 방사율 0.995 초과의 복사 면을 만들어 온도계 표시를 기준 면과 직접 대조합니다.
N형 열전대와 디지털 PID	N형 열전대가 공동 온도를 읽고 PID가 설정값을 유지해, 교정점마다 안정 판단 기준이 흔들리지 않습니다.
저항 가열	저항 가열 방식이라 온도가 빨리 안정되어 교정점 사이 대기가 줄어듭니다.
표준 비접촉 온도계 기준 출고	파이로미터 기준으로 조정한 뒤 공장 교정 보고서를 동봉해 출고하므로, 받은 직후의 상태를 보고서로 확인할 수 있습니다.
내장 온도 보정 기능	기준 값과 표시 온도가 다르면 장비 안에서 편차를 조정할 수 있습니다.

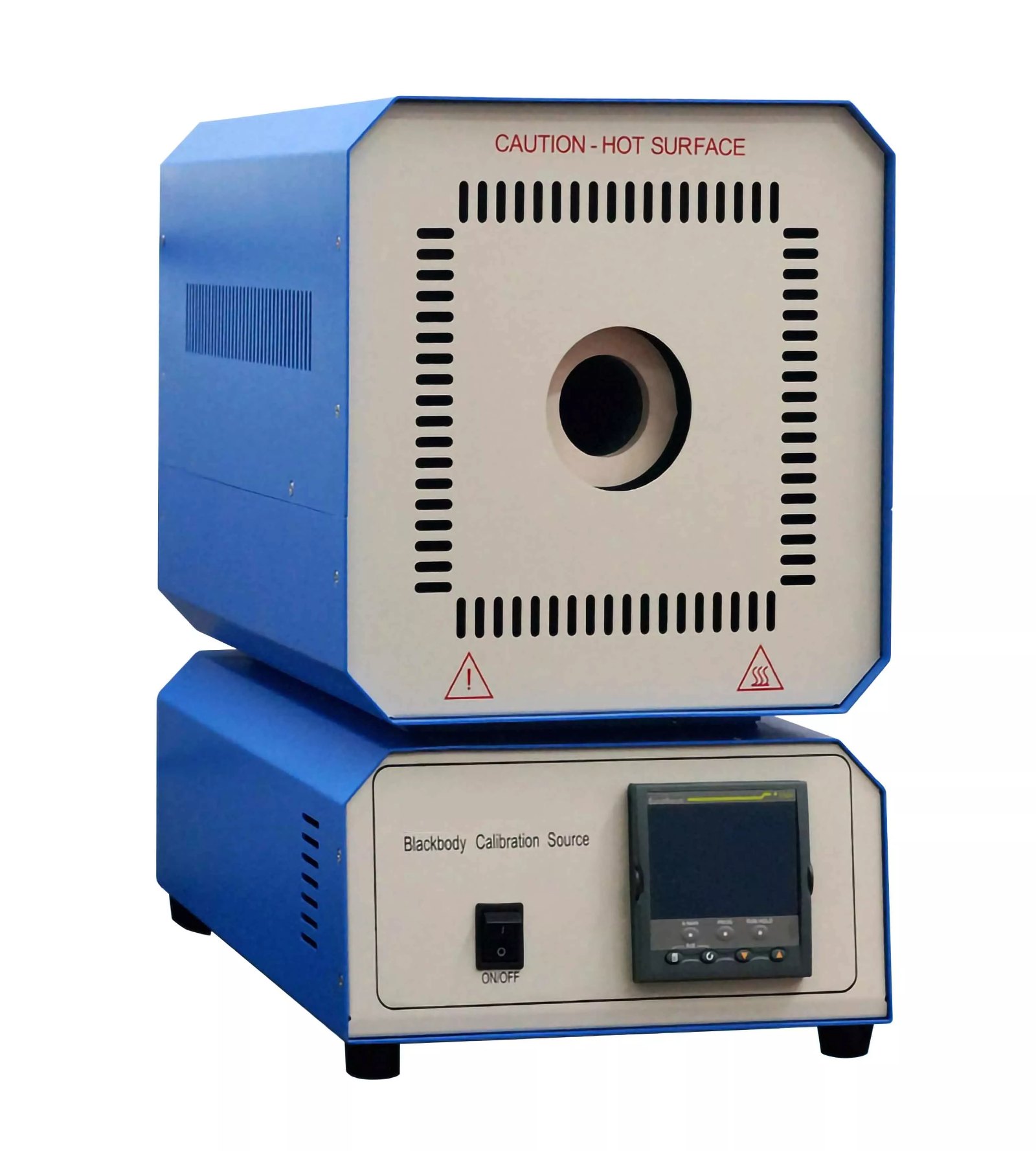

방열 슬롯과 컨트롤러가 보이는 고온 흑체로 전면

환산값

1200 °C 상한에서
환산한 안정도·균일도

표의 0.1 %와 0.15 %는 제어 안정도와 균일도 기준이며 정확도가 아닙니다. 상한 온도에서는 안정도 1.2 °C, 균일도 1.8 °C로 환산되므로, 불확도 예산에는 사용 온도에서의 값을 넣으세요. 출고 시에는 표준 비접촉 온도계(파이로미터)를 기준으로 조정합니다.

개구와 스팟

50 mm 개구와
스팟 계산

50 mm 개구와 온도계 스팟

타깃 지름은 온도계 스팟의 3배로 잡는 것이 일반 기준이므로, 개구 50 mm는 스팟이 약 17 mm 이하일 때 맞습니다. D:S 50:1 온도계를 600 mm에서 사용하면 스팟이 12 mm입니다. 스팟 크기는 온도계와 거리에 따라 다르니 함께 확인하세요. 1600 °C까지 필요하면 바닥 설치형 BL679, 500 °C 아래라면 휴대형 BL676이 맞습니다.

교정 관리

출고 보고서와
CAL-678 공인 교정

출고 시 공장 교정 보고서가 동봉되고, 공인 교정 인증서는 옵션 CAL-678로 주문합니다. KOLAS 교정이 필요하다면 (주)테솔이 인정 범위에 드는지 확인한 뒤 일정을 안내해 드립니다.

사양

BL678A 사양과
상한 온도 환산값

항목	사양
온도 범위	100 ~ 1200 °C
개구 지름	50 mm (1.97 in)
공동 형태 · 길이	막힌 관 · 290 mm
방사율	> 0.995
제어 안정도 (10분)	±0.1 °C 또는 판독값의 0.1 % 중 큰 값 · 1200 °C에서 1.2 °C
균일도	0.15 °C 또는 판독값의 0.15 % 중 큰 값 · 1200 °C에서 1.8 °C
표시 분해능	0.1 °C
제어	N형 열전대 · 디지털 PID
발열 방식	저항 가열
교정 방식	표준 비접촉 온도계 기준 (파이로미터)
내장 기능	온도 보정 기능
승온 시간	90분 (상온 → 1200 °C)
전원 · 인터페이스	220 V AC 2000 VA · RS232
크기 (D × W × H) · 무게	570 × 300 × 370 mm (거치대 제외) · 약 20 kg
주문 코드	BL678A-220V · BL678A-110V

활용 분야

고온 비접촉 측정을
점검하는 현장

적외선 온도 센서 — 비접촉 온도계의 고온 구간 지시값을 복사 기준 면과 비교합니다.
적외선 열화상 시스템 — 열화상 장비의 고온 표시를 점검합니다.
분광 분석기와 스펙트럼 방사계 — 고온 복사 측정 장비의 기준 광원으로 사용합니다.
열 유속계 — 열 유속 장비를 점검하는 기준 복사원으로 사용합니다.

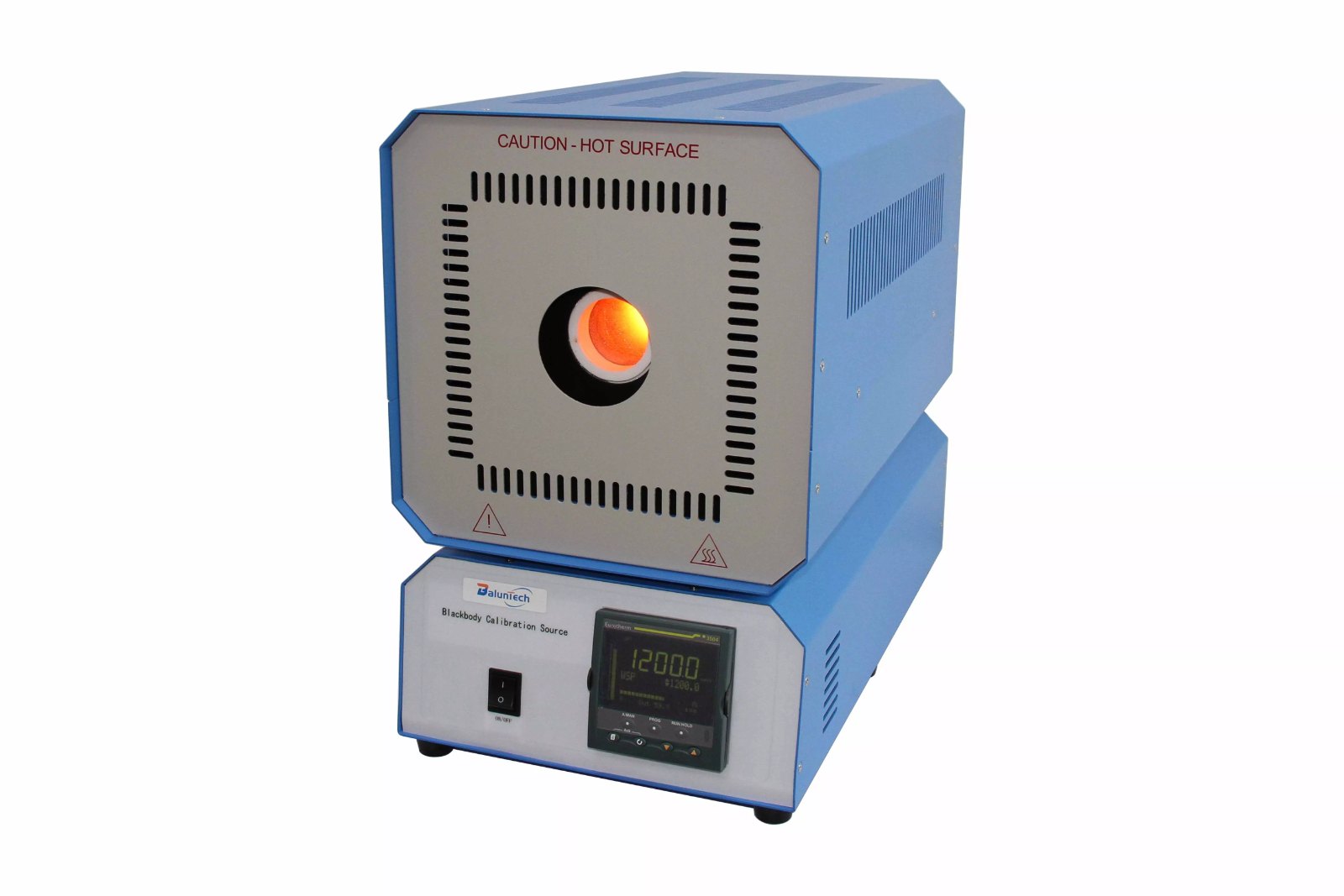

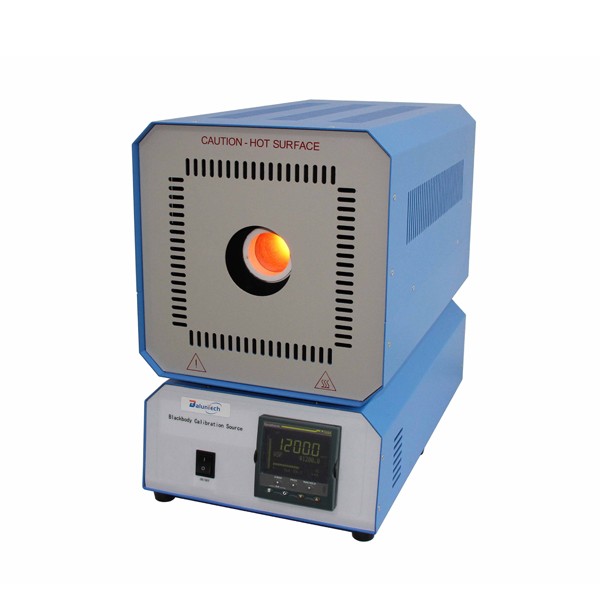

가열된 개구부가 보이는 고온 흑체로 사선 모습

선택 가이드

온도 범위와 형태별
권장 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
초고온 바닥 설치형이 필요할 때	BL679	바닥 설치형 깊은 공동이 1600 °C까지의 초고온을 맡습니다.
500 °C 이하 휴대형이 필요할 때	BL676	35 ~ 500 °C 범위를 약 5 kg 본체로 현장에 가져가 점검합니다.
100 °C 아래 저온 구간이 필요할 때	BL673	-20 ~ 125 °C 범위의 저온 공동으로 상온 아래까지 점검합니다.

구성·옵션

BL678A 구성과
교정 인증서 옵션

구분	항목	비고
구성품	BL678A 본체, 전원 코드	전원 플러그 형태는 주문 전에 확인
구성품	공장 교정 보고서	출고 시 포함
옵션	ISO/IEC 17025 교정 인증서 (CAL-678)	별도 주문
주문 코드	BL678A-220V · BL678A-110V	전원 사양별

고온 벤치형과
나란히 보는 흑체

BL678과 BL678A는 같은 제품입니까?
네, 같은 고온 블랙바디 퍼니스입니다. 주문 코드는 BL678A-220V와 BL678A-110V로 나뉩니다.
BL678을 100 °C 부근에서도 사용할 수 있습니까?
네, 사양 범위가 100 ~ 1200 °C이므로 사용할 수 있습니다. 다만 낮은 구간에서는 개구 조건과 온도계의 스팟 조건을 함께 확인하세요.
BL678의 표시 분해능과 제어 방식은 무엇입니까?
표시 분해능은 0.1 °C이며 N형 열전대와 디지털 PID로 제어합니다. 통신 인터페이스는 RS232입니다.
공인 교정 성적서가 필요하면 어떻게 주문합니까?
옵션 CAL-678로 주문합니다. 출고 시에는 공장 교정 보고서가 기본으로 동봉됩니다.
