Ralston QTVF-000B 1/4 차단밸브 MNPT, 1/4 FNPT (M) QT 테스트 포트

Ralston QTVF-000B 1/4 차단밸브 MNPT, 1/4 FNPT (M) QT 테스트 포트

MODEL
QTVF-000B
브랜드
RALSTON INSTRUMENTS

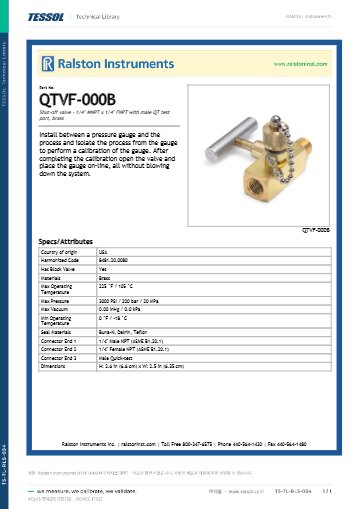

제품 자료
제품문의 구매하기

공정은 닫아 둔 채 압력계를
교정하게 해 주는 차단밸브

Ralston QTVF-000S · QTVF-000B 압력계 차단밸브

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTVF-000S·000B 차단밸브(Shut-off Valve, 압력계 격리 밸브)는 압력계와 공정 사이에 설치하는 1/4" NPT 연결 밸브입니다. 공정을 분리한 상태에서 압력계를 교정하므로 3,000 psi 계통의 계측기 교정 시간을 줄입니다.

교정이 끝나면 밸브를 열어 압력계를 다시 라인에 연결하므로 시스템 압력을 빼지 않고 작업을 마칩니다. 수 Quick-test 시험 포트에는 교정 기기를 호스로 바로 연결합니다. 이 차단밸브는 (주)테솔이 국내에 공식 공급합니다.

3,000 psi

최대 작동 압력

12,000 psi

파열 압력(작동 압력 아님)

1/4" NPT

수·암 나사 연결

2종

스테인리스강과 황동

특징

교정할 때마다
배관을 풀지 않는 구조

핵심 특징현장에서 달라지는 점
공정 격리압력계와 공정 사이를 닫으므로 가동 중인 계통에서도 압력계만 따로 교정합니다.
교정 후 즉시 복귀밸브를 열면 압력계가 다시 공정에 연결되어 계통 압력을 빼는 정지 작업이 필요 없습니다.
수 Quick-test 시험 포트교정 기기를 Quick-test 호스로 꽂아 연결하므로 나사 체결 없이 교정 소스를 연결합니다.
시험 포트 캡과 체인교정하지 않을 때 포트를 막아 이물 유입을 줄이고 캡 분실도 막습니다.
스테인리스강·황동 선택배관 소재와 사용 유체에 맞는 몸체 소재를 고를 수 있습니다.

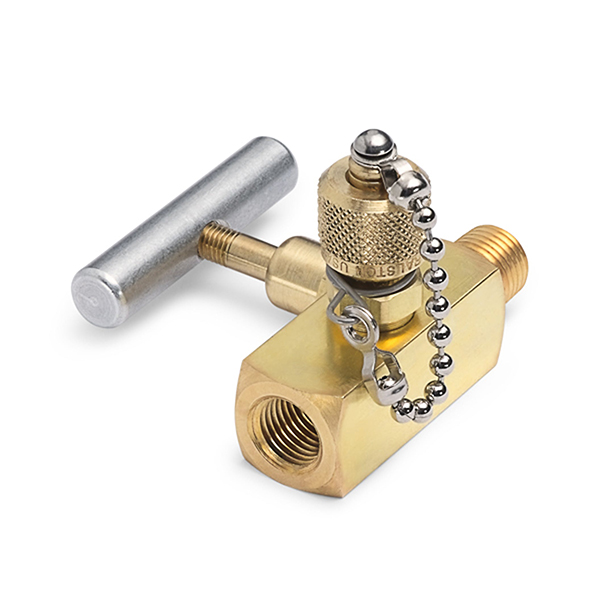

RALSTON INSTRUMENTS QTVF-000B - T형 손잡이와 테스트 포트가 있는 황동 차단밸브
T형 손잡이와 테스트 포트가 있는 황동 차단밸브

설치와 교정

압력계 바로 아래의
격리 지점

공정 배관에는 수 NPT 쪽을, 압력계에는 암 NPT 쪽을 연결해 압력계와 공정 사이에 차단밸브를 넣습니다. 이렇게 설치하면 압력계를 라인에서 떼지 않고 밸브를 닫은 뒤 시험 포트의 캡을 열어 교정 소스를 연결해 교정합니다. 교정 후에는 소스를 분리하고 캡을 닫은 뒤 밸브를 열어 압력계를 공정에 다시 연결합니다.

교정 소스는 시험 포트로 연결

시험 포트는 수 Quick-test 형식입니다. 암 Quick-test 호스를 꽂아 핸드펌프나 압력 컨트롤러를 연결하고, 교정이 끝나면 호스를 빼 캡을 씌웁니다. 압력계 쪽 NPT 연결은 풀지 않으므로 나사부 씰링을 다시 하지 않습니다.

압력 등급

작동 압력과
파열 압력의 구분

두 모델의 최대 압력은 3,000 psi입니다. 파열 압력 12,000 psi는 몸체가 파손되는 한계이므로 시험 압력을 정하는 기준으로 삼지 않으며, 계통의 설정 압력은 항상 3,000 psi 이하로 유지합니다. 사용 온도는 -18~105 °C이고 최대 진공 항목은 0 InHg이므로 진공 라인에는 사용하지 않습니다.

사양

소재 2종 비교와
공통 사양

항목QTVF-000SQTVF-000B
품번(코드)16142362291614234895
소재스테인리스강황동
무게225 g240 g
치수 (높이 × 너비 × 깊이)6.32 × 6.35 × 5.31 cm6.27 × 6.22 × 5.31 cm
블록 밸브있음있음
벤트 밸브있음해당 없음

시리즈 공통 사양

항목사양
연결 11/4" 수 NPT (ASME B1.20.1)
연결 21/4" 암 NPT (ASME B1.20.1)
시험 포트수 Quick-test (캡과 체인 부착)
씰 소재Buna-N, Delrin, Teflon
최대 압력3,000 psi / 200 bar / 20 MPa
파열 압력12,000 psi / 825 bar / 83 MPa (작동 압력 아님)
최대 진공0 InHg / 0.0 kPa
최소 사용 온도0 °F / -18 °C
최대 사용 온도225 °F / 105 °C
원산지미국
HS 코드8481.20.0080

활용 분야

압력계를 자주
검증하는 설비

  • 가동 중 계통의 현장 압력계 — 라인을 세우지 않고 정기 검증 주기에 맞춰 압력계를 교정합니다.
  • 공정 압력계 비교 시험 — 시험 포트에 기준기를 연결해 설치된 압력계와 값을 비교합니다.
  • 교정 소스 연결 — 핸드펌프와 압력 컨트롤러를 Quick-test 호스로 시험 포트에 연결합니다.

선택 가이드

배관 소재로
고르는 몸체

이럴 때 (현장 조건)권장 모델선택 이유
스테인리스강 배관과 부품을 쓰는 라인일 때QTVF-000S스테인리스강 몸체에 블록 밸브와 벤트 밸브를 모두 갖춥니다.
황동 부품을 쓰는 라인일 때QTVF-000B황동 몸체이며 압력 등급과 연결 형식은 000S와 같습니다.
밸브 두 개로 라인을 나눠 기기 압력을 뺄 때QTHA-BLS0 · BLB0 계열블록 & 블리드 밸브가 기기 쪽 압력 배출을 담당합니다.

구성·옵션

구성과
호스 연결

항목내용
구성차단밸브 본체 1개(시험 포트 캡·체인 부착)
품번QTVF-000S (스테인리스강) · QTVF-000B (황동)
시험 포트 연결암 Quick-test 호스(QTQT-HOS · QSQS-HOS 시리즈)
