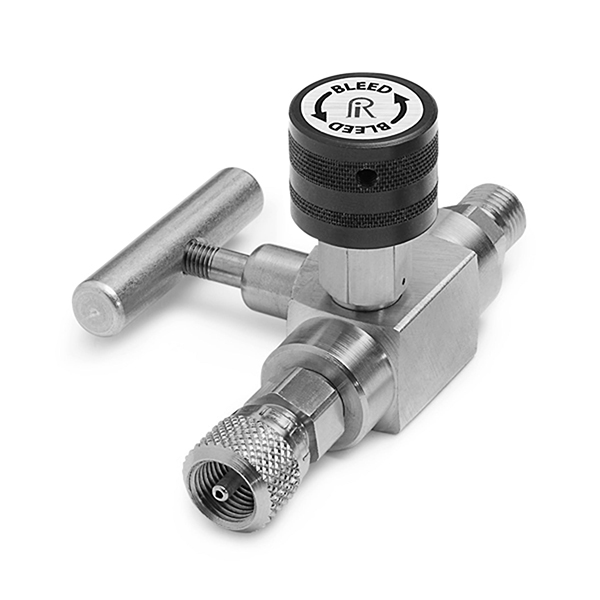

Ralston QTHA-BLS0-HC는 입구가 수 Quick-test, 출구가 암 Quick-test인 블록 & 블리드 밸브(Block & Bleed Valve)입니다. 교정 라인을 가압한 채 시험 대상 기기의 압력만 벤트 밸브로 배출합니다. (주)테솔이 국내에 공식 공급합니다.
몸체는 스테인리스강이며 최대 5,000 psi(35 MPa)까지 사용합니다. 씰 소재는 Buna-N 하나입니다.
입구와 출구
한쪽은 호스, 한쪽은 부품에 연결
입구는 수 Quick-test이고 출구는 암 Quick-test입니다. 한쪽에는 호스를, 반대쪽에는 수 Quick-test 부품을 연결하는 구성에 사용합니다.

조작
블록 밸브를 닫고 벤트로 배출
블록 밸브로 라인을 막은 뒤 벤트 밸브를 열어 기기 쪽 압력을 뺍니다. 기기를 떼고 다시 끼우는 동안 펌프와 기준기 쪽 압력은 그대로 남습니다.
사양

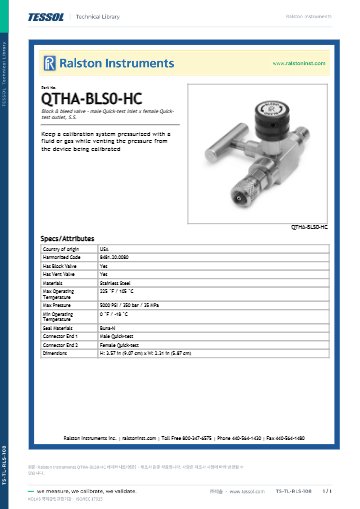

QTHA-BLS0-HC 정격과 치수 사양
| 항목 | 사양 |
|---|---|
| 입구 | 수 Quick-test |
| 출구 | 암 Quick-test |
| 소재 | 스테인리스강 |
| 씰 소재 | Buna-N |
| 최대 압력 | 5,000 psi / 350 bar / 35 MPa |
| 무게 | 315 g |
| 치수 (높이 × 너비 × 깊이) | 9.07 × 5.87 × 5.87 cm |
| 사용 온도 | 0 °F / -18 °C ~ 225 °F / 105 °C |
활용 분야
기기 교체가 잦은 시험 라인
- 트랜스미터 점검 — 설비에서 뗀 트랜스미터의 잔압을 벤트 밸브로 빼고 분리합니다.
- 압력 게이지 교정 — 라인 압력을 유지한 채 시험 게이지를 교체합니다.
같은 계열
QTHA-BLS0-HC와 함께 보는 다른 구성
- QTHA-BLS0-HH — 스테인리스강, 입구·출구 모두 수 Quick-test
- QTHA-BLS0-2F-2F — 스테인리스강, 입출구 1/4" 암 NPT
- QTHA-BLB0-HH — 황동 3,000 psi, 입구·출구 모두 수 Quick-test
- QTHA-BLB0-HC — 황동 3,000 psi, 입구 수 · 출구 암 Quick-test
- QTHA-BLB0-2F-2F — 황동 3,000 psi, 입출구 1/4" 암 NPT
- QTHA-BLB0-1F-1F — 황동 3,000 psi, 입출구 1/8" 암 NPT
관련 제품
QTHA-BLS0-HC 라인에 이어 쓰는 부품
- Ralston 차단밸브 QTVF-000S · QTVF-000B
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
Ralston QTHA-BLS0-HC는 입구와 출구가 어떻게 다릅니까?
입구는 수 Quick-test, 출구는 암 Quick-test입니다.
QTHA-BLS0-HC의 소재와 씰은 무엇입니까?
소재는 스테인리스강이고 씰은 Buna-N입니다.
QTHA-BLS0-HC의 압력 한계는 어떻게 됩니까?
최대 5,000 psi(350 bar, 35 MPa)입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-BLS0-HC는 입구와 출구가 어떻게 다릅니까?
입구는 수 Quick-test, 출구는 암 Quick-test입니다.
-
QTHA-BLS0-HC의 소재와 씰은 무엇입니까?
소재는 스테인리스강이고 씰은 Buna-N입니다.
-
QTHA-BLS0-HC의 압력 한계는 어떻게 됩니까?
최대 5,000 psi(350 bar, 35 MPa)입니다.
