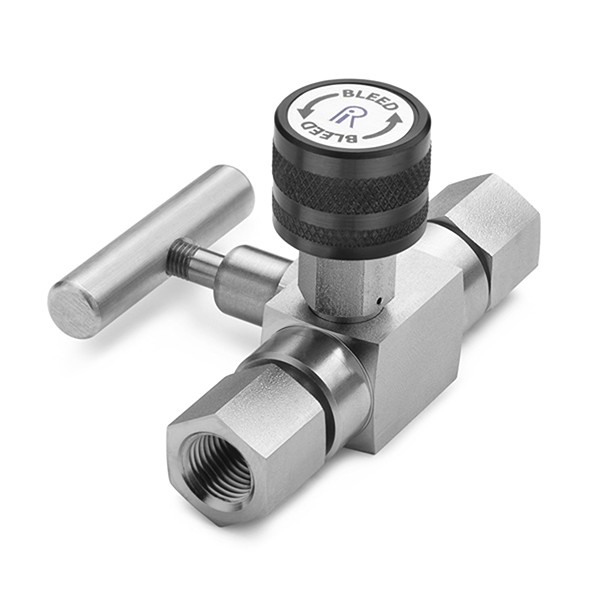

Ralston QTHA-BLS0-2F-2F Block & bleed valve - 1/4 (F) inlet x 1/4 (F) outlet, S.S
Ralston 국내 정식 공급 파트너
Ralston QTHA-BLS0·BLB0 블록 & 블리드 밸브(Block & Bleed Valve, 교정 라인 격리 밸브)는 블록 밸브와 벤트 밸브를 한 몸체에 넣은 압력 교정용 밸브입니다. 교정 시스템의 압력은 유지한 채 시험 대상 기기의 압력만 배출합니다.
블록 밸브와 벤트 밸브를 따로 조작하므로 시험 대상 기기를 호스에서 분리하기 전에 기기 쪽 압력만 먼저 빼고, 펌프와 기준기가 이어진 교정 라인은 가압 상태로 둡니다. 연결 구성은 수 Quick-test 양단부터 1/8" 암 NPT까지 일곱 가지이며, 이 밸브는 (주)테솔이 국내에 공식 공급합니다.
특징
격리와 배출을 담은
블록 & 블리드 밸브
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 블록 밸브와 벤트 밸브 일체형 | 밸브 두 개를 따로 배관하지 않아도 되므로 교정 라인에 끼우는 부품 수와 누설 가능 지점이 줄어듭니다. |
| 라인 압력 유지 | 기기를 바꿀 때마다 펌프 쪽 압력을 다시 올리지 않아 교정 대기 시간이 짧아집니다. |
| Quick-test 연결 3종 | 수-수와 수-암 구성은 Ralston 호스 라인에 바로 꽂아 어댑터 없이 교정 라인 중간에 넣습니다. |
| 1/4" · 1/8" 암 NPT 연결 | NPT 배관을 쓰는 설비라면 나사 연결형을 골라 배관 중간에 고정 설치할 수 있습니다. |
| 스테인리스강과 황동 선택 | 스테인리스강은 더 높은 압력 계통에, 황동은 3,000 psi 이하 일반 교정 라인에 적합합니다. |
| 씰 소재 구분 | 모델마다 Buna-N, Delrin, Teflon 씰이 달라 사용 유체와 교정 오일에 맞는 구성을 고를 수 있습니다. |
양쪽 암나사 포트의 스테인리스 블리드 밸브
격리·배출
교정 기기를 뗄 때의
밸브 조작 순서
시험 대상 기기를 분리하는 순간 교정 라인의 압력까지 함께 빠지면 펌프로 다시 가압하고 안정화하는 데 시간이 걸립니다. 블록 밸브를 먼저 닫아 라인 쪽을 막고 벤트 밸브를 열어 기기 쪽 압력만 배출하면, 기기를 떼고 다시 끼우는 동안에도 교정 라인은 가압 상태를 유지합니다.
라인을 막은 뒤 기기 쪽 배출
블록 밸브로 라인을 막고, 벤트 밸브로 기기 쪽 압력을 뺀 다음 기기를 분리합니다. 새 기기를 연결한 뒤에는 벤트 밸브를 닫고 블록 밸브를 열어 라인 압력을 기기로 전달합니다. 수 Quick-test 양단 모델은 호스 두 개를 꽂아 둔 채로 이 순서를 되풀이할 수 있습니다.
소재와 압력
스테인리스강과
황동의 압력 등급
QTHA-BLS0 계열은 스테인리스강 재질에 최대 압력이 5,000 psi이고, QTHA-BLB0 계열은 황동 재질에 3,000 psi까지 사용합니다. 교정 압력이 3,000 psi를 넘는 계통에는 스테인리스강 모델이 필요합니다. 황동 모델은 최대 진공이 0 InHg라서 진공 교정 라인에는 맞지 않습니다.
씰 소재는 모델마다 다릅니다. BLS0-HC는 Buna-N, BLS0-HH는 Buna-N과 Delrin이고 나머지 모델은 Buna-N·Delrin·Teflon 구성이므로, 교정에 쓰는 유체와 맞는지는 씰 소재로 확인하세요.

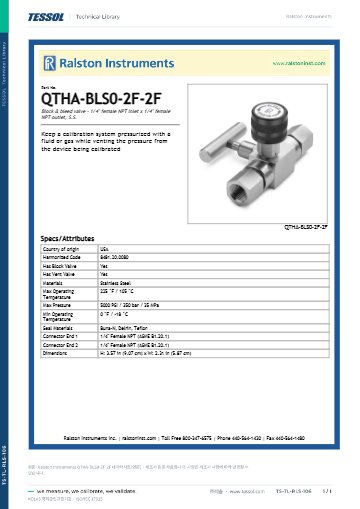

사양
소재별 모델 사양과
공통 사양
스테인리스강 BLS0 3종, 황동 BLB0 4종을 소재별 표로 나누고 공통 항목은 마지막 표에 모았습니다.
스테인리스강 BLS0 모델
| 항목 | QTHA-BLS0-HH | QTHA-BLS0-HC | QTHA-BLS0-2F-2F |
|---|---|---|---|
| 품번(코드) | 1615878535 | 1615878845 | 1615879209 |
| 입구 | 수 Quick-test | 수 Quick-test | 1/4" 암 NPT (ASME B1.20.1) |
| 출구 | 수 Quick-test | 암 Quick-test | 1/4" 암 NPT (ASME B1.20.1) |
| 소재 | 스테인리스강 | 스테인리스강 | 스테인리스강 |
| 씰 소재 | Buna-N, Delrin | Buna-N | Buna-N, Delrin, Teflon |
| 최대 압력 | 5,000 psi / 350 bar / 35 MPa | 5,000 psi / 350 bar / 35 MPa | 5,000 psi / 350 bar / 35 MPa |
| 최대 진공 | 해당 없음 | 해당 없음 | 해당 없음 |
| 무게 | 300 g | 315 g | 340 g |
| 치수 (높이 × 너비 × 깊이) | 9.22 × 6.4 × 5.94 cm | 9.07 × 5.87 × 5.87 cm | 9.07 × 5.87 × 5.87 cm |
황동 BLB0 모델
| 항목 | QTHA-BLB0-HH | QTHA-BLB0-HC | QTHA-BLB0-2F-2F | QTHA-BLB0-1F-1F |
|---|---|---|---|---|
| 품번(코드) | 1615877257 | 1615877533 | 1615878320 | 1615877876 |
| 입구 | 수 Quick-test | 수 Quick-test | 1/4" 암 NPT (ASME B1.20.1) | 1/8" 암 NPT (ASME B1.20.1) |
| 출구 | 수 Quick-test | 암 Quick-test | 1/4" 암 NPT (ASME B1.20.1) | 1/8" 암 NPT (ASME B1.20.1) |
| 소재 | 황동 | 황동 | 황동 | 황동 |
| 씰 소재 | Buna-N, Delrin, Teflon | Buna-N, Delrin, Teflon | Buna-N, Delrin, Teflon | Buna-N, Delrin, Teflon |
| 최대 압력 | 3,000 psi / 200 bar / 20 MPa | 3,000 psi / 200 bar / 20 MPa | 3,000 psi / 200 bar / 20 MPa | 3,000 psi / 200 bar / 20 MPa |
| 최대 진공 | 0 InHg / 0.0 kPa | 0 InHg / 0.0 kPa | 0 InHg / 0.0 kPa | 0 InHg / 0.0 kPa |
| 무게 | 320 g | 340 g | 360 g | 265 g |
| 치수 (높이 × 너비 × 깊이) | 9.02 × 5.87 × 5.87 cm | 10.19 × 5.87 × 5.87 cm | 9.07 × 5.87 × 5.87 cm | 8.46 × 5.87 × 5.87 cm |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 밸브 구성 | 블록 밸브 + 벤트 밸브 |
| 최소 사용 온도 | 0 °F / -18 °C |
| 최대 사용 온도 | 225 °F / 105 °C |
| 용도 | 교정 시스템을 유체 또는 가스로 가압한 채 교정 대상 기기의 압력만 배출 |
| 원산지 | 미국 |
| HS 코드 | 8481.20.0080 |
활용 분야
기기 교체가 잦은
압력 교정 현장
- 압력 게이지 교정 — 기준기와 펌프가 이어진 라인에서 시험 게이지를 바꿀 때마다 라인 압력을 유지합니다.
- 트랜스미터 점검 — 설비에서 뗀 트랜스미터의 잔압을 벤트 밸브로 빼고 안전하게 분리합니다.
- NPT 배관 설비 — 1/4" 또는 1/8" 암 NPT 배관 중간에 연결해 상시 격리 지점을 만듭니다.
- 이동식 교정 키트 — 수 Quick-test 양단 모델을 호스 사이에 끼워 현장 출장 교정 라인에 포함합니다.
선택 가이드
소재와 연결에 따른
블록 & 블리드 밸브 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 교정 압력이 3,000 psi를 넘을 때 | QTHA-BLS0 계열 | 스테인리스강 몸체로 5,000 psi까지 사용합니다. |
| 호스 두 개를 그대로 꽂을 때 | QTHA-BLS0-HH · QTHA-BLB0-HH | 수 Quick-test 양단이라 암 Quick-test 호스 끝에 바로 연결됩니다. |
| 한쪽은 호스, 한쪽은 수 Quick-test 부품일 때 | QTHA-BLS0-HC · QTHA-BLB0-HC | 입구는 수, 출구는 암 Quick-test 구성입니다. |
| 1/4" 암 NPT 배관에 설치할 때 | QTHA-BLS0-2F-2F · QTHA-BLB0-2F-2F | 입출구가 모두 1/4" 암 NPT인 구성입니다. |
| 1/8" 암 NPT 배관에 설치할 때 | QTHA-BLB0-1F-1F | 황동 몸체에 입출구 1/8" 암 NPT를 갖춘 가장 가벼운 모델입니다. |
구성·옵션
밸브 구성과
Quick-test 호스 연결
| 항목 | 내용 |
|---|---|
| 구성 | 블록 밸브 + 벤트 밸브 일체형 본체 1개 |
| 품번 | QTHA-BLS0-HH · HC · 2F-2F, QTHA-BLB0-HH · HC · 2F-2F · 1F-1F |
| 호스 연결 | 수 Quick-test 단은 암 Quick-test 호스(QTQT-HOS · QSQS-HOS 시리즈)에 연결합니다. |
관련 제품
블록 & 블리드 밸브와
함께 쓰는 교정 라인 부품
- Ralston 차단밸브 QTVF-000S · QTVF-000B
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
Ralston 블록 & 블리드 밸브의 조작 순서는 어떻게 됩니까?
블록 밸브로 라인을 먼저 막고 벤트 밸브로 기기 쪽 압력을 뺀 뒤 기기를 분리합니다. 새 기기를 연결하면 벤트 밸브를 닫고 블록 밸브를 열어 압력을 다시 전달합니다.
Ralston QTHA-BLB0 황동 모델에도 벤트 밸브가 있습니까?
네, BLB0 황동 모델에도 블록 밸브와 벤트 밸브가 모두 들어 있습니다. 소재와 최대 압력만 BLS0과 다릅니다.
NPT 배관에 설치하려면 어떤 모델을 골라야 합니까?
1/4" 암 NPT 배관에는 2F-2F 모델, 1/8" 암 NPT 배관에는 황동 1F-1F 모델을 고릅니다. NPT와 BSPT·BSPP는 나사 규격이 달라 서로 혼용하지 마세요.
블록 & 블리드 밸브에 Quick-test 호스도 함께 들어 있습니까?
아니요, 구성은 밸브 본체뿐입니다. Quick-test 모델에 연결하는 호스는 QTQT-HOS · QSQS-HOS 시리즈에서 길이와 끝 소재를 골라 별도로 구성합니다.
FAQ 자주묻는 질문
등록된 내용이 없습니다.
