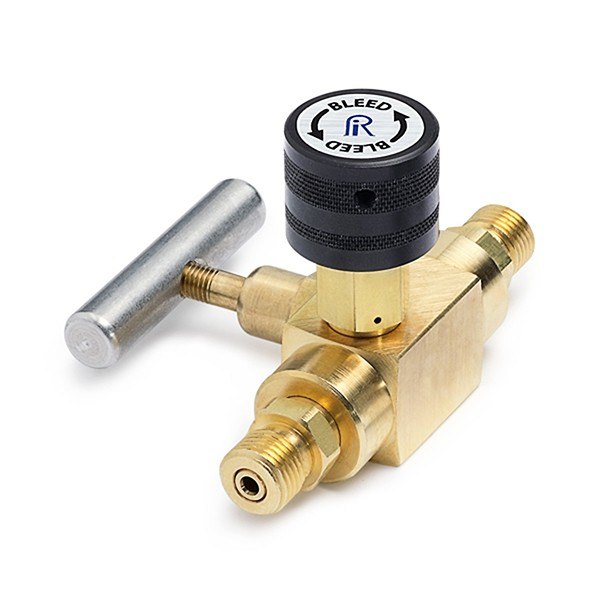

Ralston QTHA-BLB0-HH는 황동 몸체의 블록 & 블리드 밸브(Block & Bleed Valve)로, 입구와 출구가 모두 수 Quick-test입니다. 최대 압력은 3,000 psi(200 bar, 20 MPa)이며 진공 라인에는 사용하지 않습니다. (주)테솔이 국내에 공식 공급합니다.
씰은 Buna-N, Delrin, Teflon입니다. 사용 온도는 -18 ~ 105 °C입니다.
황동 몸체
압력 한계와 진공 사용 여부
황동 BLB0 계열은 최대 압력 3,000 psi이고 최대 진공은 0 InHg입니다. 따라서 진공 교정 라인에는 맞지 않습니다.

조작 순서
블록 밸브와 벤트 밸브 사용법
블록 밸브를 닫은 뒤 벤트 밸브를 열어 기기 쪽 압력을 빼고 기기를 분리합니다. 새 기기를 연결하면 벤트 밸브를 닫고 블록 밸브를 열어 압력을 전달합니다.

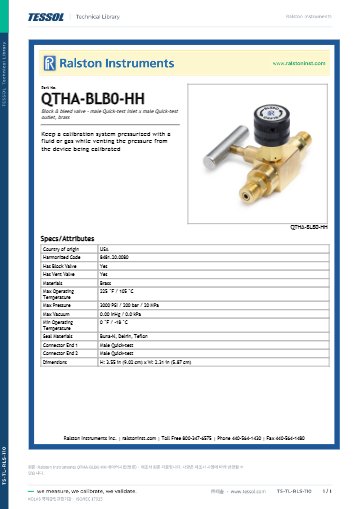

사양
QTHA-BLB0-HH 정격과 치수 사양
| 항목 | 사양 |
|---|---|
| 입구 | 수 Quick-test |
| 출구 | 수 Quick-test |
| 소재 | 황동 |
| 씰 소재 | Buna-N, Delrin, Teflon |
| 최대 압력 | 3,000 psi / 200 bar / 20 MPa |
| 최대 진공 | 0 InHg / 0.0 kPa |
| 무게 | 320 g |
| 치수 (높이 × 너비 × 깊이) | 9.02 × 5.87 × 5.87 cm |
| 사용 온도 | 0 °F / -18 °C ~ 225 °F / 105 °C |
활용 분야
황동 Quick-test 교정 라인
- 압력 게이지 교정 — 시험 게이지를 바꿀 때 기준기 쪽 압력을 유지합니다.
- 이동식 교정 키트 — 수 Quick-test 양단 모델을 호스 사이에 끼워 출장 교정에 포함합니다.
같은 계열
QTHA-BLB0-HH와 같은 계열 모델
- QTHA-BLS0-HH — 스테인리스강, 입구·출구 모두 수 Quick-test
- QTHA-BLS0-HC — 스테인리스강, 입구 수 · 출구 암 Quick-test
- QTHA-BLS0-2F-2F — 스테인리스강, 입출구 1/4" 암 NPT
- QTHA-BLB0-HC — 황동 3,000 psi, 입구 수 · 출구 암 Quick-test
- QTHA-BLB0-2F-2F — 황동 3,000 psi, 입출구 1/4" 암 NPT
- QTHA-BLB0-1F-1F — 황동 3,000 psi, 입출구 1/8" 암 NPT
관련 제품
BLB0-HH 라인을 구성하는 부품
- Ralston 차단밸브 QTVF-000S · QTVF-000B
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
Ralston QTHA-BLB0-HH의 최대 압력은 얼마입니까?
3,000 psi(200 bar, 20 MPa)입니다.
QTHA-BLB0-HH를 진공 라인에 사용할 수 있습니까?
아니요, 최대 진공이 0 InHg라서 진공 교정 라인에는 맞지 않습니다.
QTHA-BLB0-HH의 연결 방식은 무엇입니까?
입구와 출구 모두 수 Quick-test입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-BLB0-HH의 최대 압력은 얼마입니까?
3,000 psi(200 bar, 20 MPa)입니다.
-
QTHA-BLB0-HH를 진공 라인에 사용할 수 있습니까?
아니요, 최대 진공이 0 InHg라서 진공 교정 라인에는 맞지 않습니다.
-
QTHA-BLB0-HH의 연결 방식은 무엇입니까?
입구와 출구 모두 수 Quick-test입니다.
