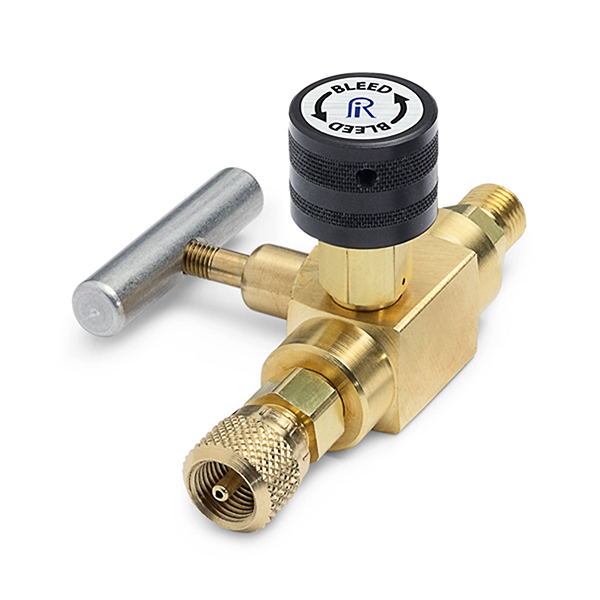

Ralston QTHA-BLB0-HC는 입구가 수 Quick-test, 출구가 암 Quick-test인 황동 블록 & 블리드 밸브(Block & Bleed Valve)입니다. 교정 라인을 가압한 채 시험 대상 기기의 압력만 배출합니다. (주)테솔이 국내에 공식 공급합니다.
최대 압력 3,000 psi(20 MPa), 최대 진공 0 InHg입니다. 높이가 10.19 cm로 BLB0 계열 가운데 몸체가 긴 편입니다.
연결 방향
수 Quick-test 입구와 암 Quick-test 출구
입구는 수 Quick-test, 출구는 암 Quick-test라서 호스와 수 Quick-test 부품 사이에 어댑터 없이 넣습니다.
소재와 씰
황동 몸체의 씰 구성
황동 몸체에 Buna-N·Delrin·Teflon 씰을 조합했고, 0 ~ 225 °F 범위에서 사용할 수 있습니다.

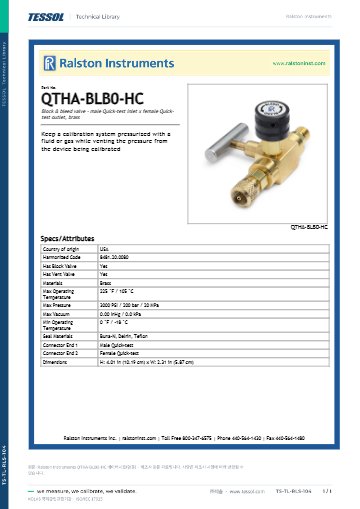

사양
QTHA-BLB0-HC 정격과 치수 사양
| 항목 | 사양 |
|---|---|
| 입구 | 수 Quick-test |
| 출구 | 암 Quick-test |
| 소재 | 황동 |
| 씰 소재 | Buna-N, Delrin, Teflon |
| 최대 압력 | 3,000 psi / 200 bar / 20 MPa |
| 최대 진공 | 0 InHg / 0.0 kPa |
| 무게 | 340 g |
| 치수 (높이 × 너비 × 깊이) | 10.19 × 5.87 × 5.87 cm |
| 사용 온도 | 0 °F / -18 °C ~ 225 °F / 105 °C |
활용 분야
압력 기기를 자주 바꾸는 현장
- 트랜스미터 점검 — 벤트 밸브로 기기 쪽 잔압을 빼고 안전하게 분리합니다.
- 압력 게이지 교정 — 라인 압력을 유지한 채 게이지를 교체합니다.
같은 계열
QTHA-BLB0-HC와 같은 계열 모델
- QTHA-BLS0-HH — 스테인리스강, 입구·출구 모두 수 Quick-test
- QTHA-BLS0-HC — 스테인리스강, 입구 수 · 출구 암 Quick-test
- QTHA-BLS0-2F-2F — 스테인리스강, 입출구 1/4" 암 NPT
- QTHA-BLB0-HH — 황동 3,000 psi, 입구·출구 모두 수 Quick-test
- QTHA-BLB0-2F-2F — 황동 3,000 psi, 입출구 1/4" 암 NPT
- QTHA-BLB0-1F-1F — 황동 3,000 psi, 입출구 1/8" 암 NPT
관련 제품
BLB0-HC 연결에 이어 쓰는 부품
- Ralston 차단밸브 QTVF-000S · QTVF-000B
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTHA-BLB0-HC의 어느 쪽에 호스를 연결합니까?
수 Quick-test 입구는 암 Quick-test 호스 끝에, 암 Quick-test 출구는 수 Quick-test 부품에 연결합니다.
QTHA-BLB0-HC의 최대 압력과 진공은 얼마입니까?
최대 압력 3,000 psi(200 bar, 20 MPa), 최대 진공 0 InHg입니다.
QTHA-BLB0-HC의 무게와 높이는 어떻게 됩니까?
무게 340 g, 높이 10.19 cm입니다.
FAQ 자주묻는 질문
-
QTHA-BLB0-HC의 어느 쪽에 호스를 연결합니까?
수 Quick-test 입구는 암 Quick-test 호스 끝에, 암 Quick-test 출구는 수 Quick-test 부품에 연결합니다.
-
QTHA-BLB0-HC의 최대 압력과 진공은 얼마입니까?
최대 압력 3,000 psi(200 bar, 20 MPa), 최대 진공 0 InHg입니다.
-
QTHA-BLB0-HC의 무게와 높이는 어떻게 됩니까?
무게 340 g, 높이 10.19 cm입니다.
