Ralston QTHA-BLS0 · BLB0 블록 & 블리드 밸브

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-BLS0·BLB0 블록 & 블리드 밸브(Block & Bleed Valve, 교정 라인 격리 밸브)는 블록 밸브와 벤트 밸브를 한 몸체에 넣은 압력 교정용 밸브입니다. 교정 시스템의 압력은 유지한 채 시험 대상 기기의 압력만 배출합니다.

블록 밸브와 벤트 밸브를 따로 조작하므로 시험 대상 기기를 호스에서 분리하기 전에 기기 쪽 압력만 먼저 빼고, 펌프와 기준기가 이어진 교정 라인은 가압 상태로 둡니다. 연결 구성은 수 Quick-test 양단부터 1/8" 암 NPT까지 일곱 가지이며, 이 밸브는 (주)테솔이 국내에 공식 공급합니다.

7종

소재와 연결 형식 조합

5,000 psi

스테인리스강 BLS0 최대 압력

3,000 psi

황동 BLB0 최대 압력

-18 ~ 105 °C

전 모델 사용 온도 범위

특징

격리와 배출을 담은
블록 & 블리드 밸브

핵심 특징현장에서 달라지는 점
블록 밸브와 벤트 밸브 일체형밸브 두 개를 따로 배관하지 않아도 되므로 교정 라인에 끼우는 부품 수와 누설 가능 지점이 줄어듭니다.
라인 압력 유지기기를 바꿀 때마다 펌프 쪽 압력을 다시 올리지 않아 교정 대기 시간이 짧아집니다.
Quick-test 연결 3종수-수와 수-암 구성은 Ralston 호스 라인에 바로 꽂아 어댑터 없이 교정 라인 중간에 넣습니다.
1/4" · 1/8" 암 NPT 연결NPT 배관을 쓰는 설비라면 나사 연결형을 골라 배관 중간에 고정 설치할 수 있습니다.
스테인리스강과 황동 선택스테인리스강은 더 높은 압력 계통에, 황동은 3,000 psi 이하 일반 교정 라인에 적합합니다.
씰 소재 구분모델마다 Buna-N, Delrin, Teflon 씰이 달라 사용 유체와 교정 오일에 맞는 구성을 고를 수 있습니다.

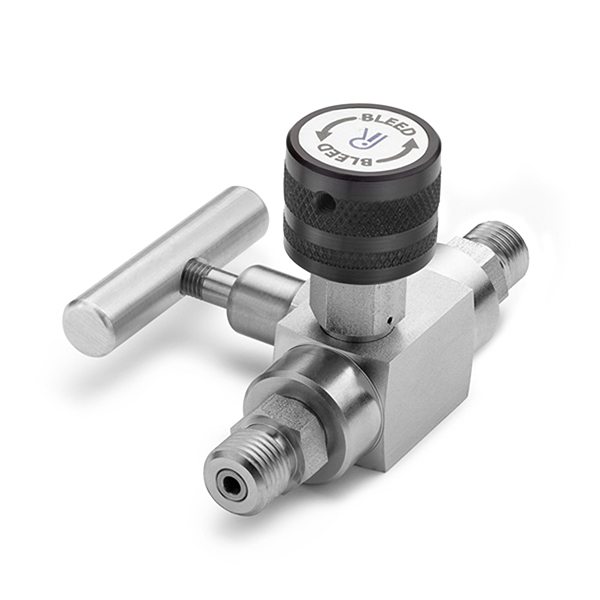

RALSTON INSTRUMENTS QTHA-BLS0-HH - 블리드 노브가 달린 스테인리스 블록 앤 블리드 밸브
블리드 노브가 달린 스테인리스 블록 앤 블리드 밸브

격리·배출

교정 기기를 뗄 때의
밸브 조작 순서

시험 대상 기기를 분리하는 순간 교정 라인의 압력까지 함께 빠지면 펌프로 다시 가압하고 안정화하는 데 시간이 걸립니다. 블록 밸브를 먼저 닫아 라인 쪽을 막고 벤트 밸브를 열어 기기 쪽 압력만 배출하면, 기기를 떼고 다시 끼우는 동안에도 교정 라인은 가압 상태를 유지합니다.

라인을 막은 뒤 기기 쪽 배출

블록 밸브로 라인을 막고, 벤트 밸브로 기기 쪽 압력을 뺀 다음 기기를 분리합니다. 새 기기를 연결한 뒤에는 벤트 밸브를 닫고 블록 밸브를 열어 라인 압력을 기기로 전달합니다. 수 Quick-test 양단 모델은 호스 두 개를 꽂아 둔 채로 이 순서를 되풀이할 수 있습니다.

소재와 압력

스테인리스강과
황동의 압력 등급

QTHA-BLS0 계열은 스테인리스강 재질에 최대 압력이 5,000 psi이고, QTHA-BLB0 계열은 황동 재질에 3,000 psi까지 사용합니다. 교정 압력이 3,000 psi를 넘는 계통에는 스테인리스강 모델이 필요합니다. 황동 모델은 최대 진공이 0 InHg라서 진공 교정 라인에는 맞지 않습니다.

씰 소재는 모델마다 다릅니다. BLS0-HC는 Buna-N, BLS0-HH는 Buna-N과 Delrin이고 나머지 모델은 Buna-N·Delrin·Teflon 구성이므로, 교정에 쓰는 유체와 맞는지는 씰 소재로 확인하세요.

사양

소재별 모델 사양과
공통 사양

스테인리스강 BLS0 3종, 황동 BLB0 4종을 소재별 표로 나누고 공통 항목은 마지막 표에 모았습니다.

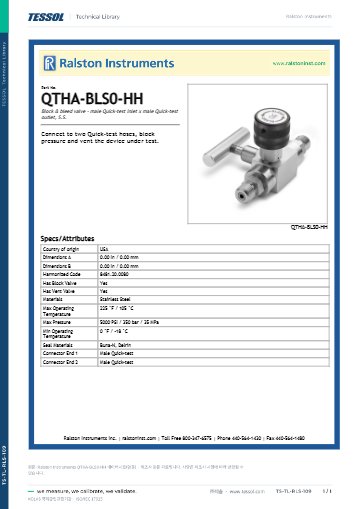

스테인리스강 BLS0 모델

항목QTHA-BLS0-HHQTHA-BLS0-HCQTHA-BLS0-2F-2F
품번(코드)161587853516158788451615879209
입구수 Quick-test수 Quick-test1/4" 암 NPT (ASME B1.20.1)
출구수 Quick-test암 Quick-test1/4" 암 NPT (ASME B1.20.1)
소재스테인리스강스테인리스강스테인리스강
씰 소재Buna-N, DelrinBuna-NBuna-N, Delrin, Teflon
최대 압력5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa
최대 진공해당 없음해당 없음해당 없음
무게300 g315 g340 g
치수 (높이 × 너비 × 깊이)9.22 × 6.4 × 5.94 cm9.07 × 5.87 × 5.87 cm9.07 × 5.87 × 5.87 cm

황동 BLB0 모델

항목QTHA-BLB0-HHQTHA-BLB0-HCQTHA-BLB0-2F-2FQTHA-BLB0-1F-1F
품번(코드)1615877257161587753316158783201615877876
입구수 Quick-test수 Quick-test1/4" 암 NPT (ASME B1.20.1)1/8" 암 NPT (ASME B1.20.1)
출구수 Quick-test암 Quick-test1/4" 암 NPT (ASME B1.20.1)1/8" 암 NPT (ASME B1.20.1)
소재황동황동황동황동
씰 소재Buna-N, Delrin, TeflonBuna-N, Delrin, TeflonBuna-N, Delrin, TeflonBuna-N, Delrin, Teflon
최대 압력3,000 psi / 200 bar / 20 MPa3,000 psi / 200 bar / 20 MPa3,000 psi / 200 bar / 20 MPa3,000 psi / 200 bar / 20 MPa
최대 진공0 InHg / 0.0 kPa0 InHg / 0.0 kPa0 InHg / 0.0 kPa0 InHg / 0.0 kPa
무게320 g340 g360 g265 g
치수 (높이 × 너비 × 깊이)9.02 × 5.87 × 5.87 cm10.19 × 5.87 × 5.87 cm9.07 × 5.87 × 5.87 cm8.46 × 5.87 × 5.87 cm

시리즈 공통 사양

항목사양
밸브 구성블록 밸브 + 벤트 밸브
최소 사용 온도0 °F / -18 °C
최대 사용 온도225 °F / 105 °C
용도교정 시스템을 유체 또는 가스로 가압한 채 교정 대상 기기의 압력만 배출
원산지미국
HS 코드8481.20.0080

활용 분야

기기 교체가 잦은
압력 교정 현장

  • 압력 게이지 교정 — 기준기와 펌프가 이어진 라인에서 시험 게이지를 바꿀 때마다 라인 압력을 유지합니다.
  • 트랜스미터 점검 — 설비에서 뗀 트랜스미터의 잔압을 벤트 밸브로 빼고 안전하게 분리합니다.
  • NPT 배관 설비 — 1/4" 또는 1/8" 암 NPT 배관 중간에 연결해 상시 격리 지점을 만듭니다.
  • 이동식 교정 키트 — 수 Quick-test 양단 모델을 호스 사이에 끼워 현장 출장 교정 라인에 포함합니다.

선택 가이드

소재와 연결에 따른
블록 & 블리드 밸브 선택

이럴 때 (현장 조건)권장 모델선택 이유
교정 압력이 3,000 psi를 넘을 때QTHA-BLS0 계열스테인리스강 몸체로 5,000 psi까지 사용합니다.
호스 두 개를 그대로 꽂을 때QTHA-BLS0-HH · QTHA-BLB0-HH수 Quick-test 양단이라 암 Quick-test 호스 끝에 바로 연결됩니다.
한쪽은 호스, 한쪽은 수 Quick-test 부품일 때QTHA-BLS0-HC · QTHA-BLB0-HC입구는 수, 출구는 암 Quick-test 구성입니다.
1/4" 암 NPT 배관에 설치할 때QTHA-BLS0-2F-2F · QTHA-BLB0-2F-2F입출구가 모두 1/4" 암 NPT인 구성입니다.
1/8" 암 NPT 배관에 설치할 때QTHA-BLB0-1F-1F황동 몸체에 입출구 1/8" 암 NPT를 갖춘 가장 가벼운 모델입니다.

구성·옵션

밸브 구성과
Quick-test 호스 연결

항목내용
구성블록 밸브 + 벤트 밸브 일체형 본체 1개
품번QTHA-BLS0-HH · HC · 2F-2F, QTHA-BLB0-HH · HC · 2F-2F · 1F-1F
호스 연결수 Quick-test 단은 암 Quick-test 호스(QTQT-HOS · QSQS-HOS 시리즈)에 연결합니다.

관련 제품

블록 & 블리드 밸브와
함께 쓰는 교정 라인 부품
