Ralston QTHA-BLB0-1F-1F Block & bleed valve - 1/8 (F) NPT inlet x 1/8 (F) NPT outlet, 황동

MODEL
QTHA-BLB0-1F-1F

1/8" 암 NPT 소구경⁣ 블록·블리드 밸브

Ralston QTHA-BLB0-1F-1F 블록 & 블리드 밸브

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-BLB0-1F-1F는 입구와 출구가 모두 1/8" 암 NPT(ASME B1.20.1)인 황동 블록 & 블리드 밸브(Block & Bleed Valve)입니다. 1/8" NPT 배관에 설치해 기기 쪽 압력만 배출합니다. (주)테솔이 국내에 공식 공급합니다.

무게 265 g, 높이 8.46 cm로 BLB0 계열 가운데 가장 작고 가볍습니다. 최대 압력 3,000 psi(20 MPa), 최대 진공 0 InHg입니다.

1/8" NPT

입출구 암나사

3,000 psi

최대 압력

265 g

무게

8.46 cm

높이

소구경 연결

1/8" 암 NPT⁣ 입출구 구성

입출구가 모두 1/8" 암 NPT이므로 1/8" 수 NPT 배관 부품과 맞습니다. 나사는 ASME B1.20.1 규격입니다.

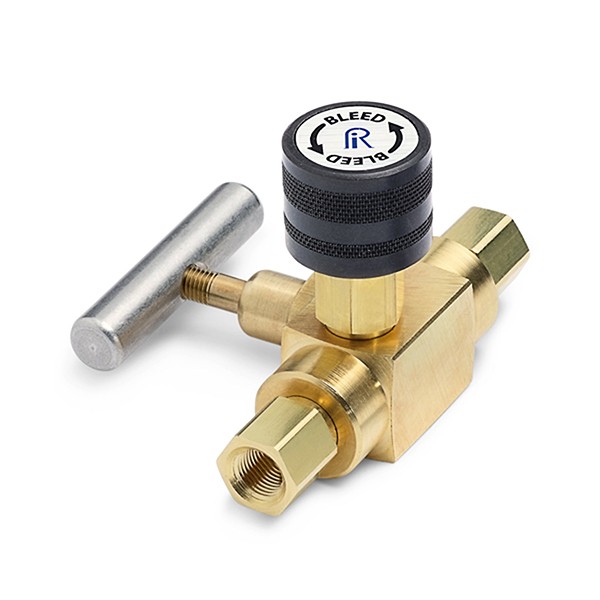

RALSTON INSTRUMENTS QTHA-BLB0-1F-1F - 블리드 노브와 T형 손잡이가 있는 황동 밸브
블리드 노브와 T형 손잡이가 있는 황동 밸브

밸브 조작

블록 밸브와⁣ 벤트 밸브의 역할

블록 밸브는 압력원 쪽을 막고, 벤트 밸브는 기기 쪽 압력을 배출합니다. 기기를 교체한 뒤에는 벤트 밸브를 닫고 블록 밸브를 열어 다시 압력을 전달합니다.

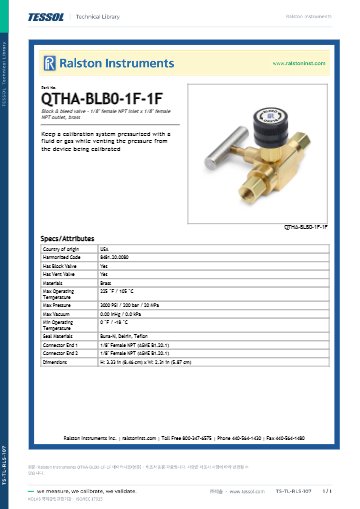

사양

QTHA-BLB0-1F-1F⁣ 정격과 치수 사양

항목사양
입구1/8" 암 NPT (ASME B1.20.1)
출구1/8" 암 NPT (ASME B1.20.1)
소재황동
씰 소재Buna-N, Delrin, Teflon
최대 압력3,000 psi / 200 bar / 20 MPa
최대 진공0 InHg / 0.0 kPa
무게265 g
치수 (높이 × 너비 × 깊이)8.46 × 5.87 × 5.87 cm
사용 온도0 °F / -18 °C ~ 225 °F / 105 °C

활용 분야

1/8" NPT 배관의⁣ 압력 격리

  • NPT 배관 설비 — 1/8" 암 NPT 배관 중간에 연결해 상시 격리 지점을 만듭니다.
  • 트랜스미터 점검 — 벤트 밸브로 잔압을 빼고 기기를 분리합니다.

같은 계열

QTHA-BLB0-1F-1F와⁣ 같은 계열 모델

  • QTHA-BLS0-HH — 스테인리스강, 입구·출구 모두 수 Quick-test
  • QTHA-BLS0-HC — 스테인리스강, 입구 수 · 출구 암 Quick-test
  • QTHA-BLS0-2F-2F — 스테인리스강, 입출구 1/4" 암 NPT
  • QTHA-BLB0-HH — 황동 3,000 psi, 입구·출구 모두 수 Quick-test
  • QTHA-BLB0-HC — 황동 3,000 psi, 입구 수 · 출구 암 Quick-test
  • QTHA-BLB0-2F-2F — 황동 3,000 psi, 입출구 1/4" 암 NPT
