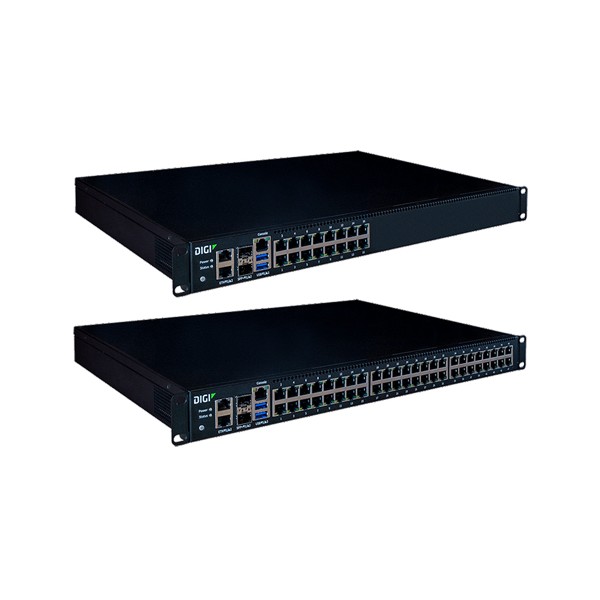

Digi Connect IT 16/48 중앙 집중식 관리용 콘솔 서버

MODEL: Digi Connect IT 16/48
브랜드: DIGI

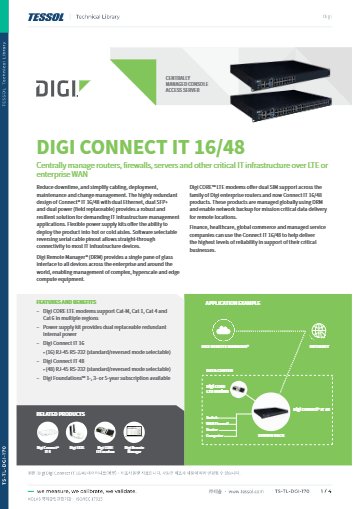

제품 자료: 데이터시트(영문)

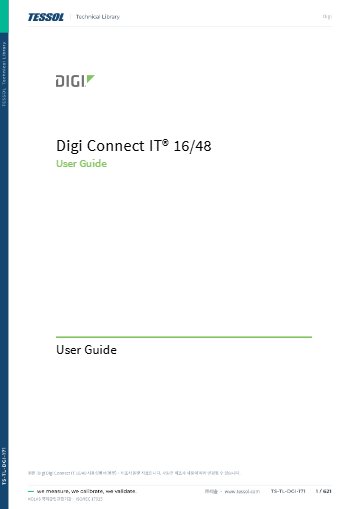

사용설명서(영문)

제품문의 구매하기

데이터센터와 지점 장비에
원격 복구 경로를 두는 콘솔 서버

Digi Connect IT 16/48 · Connect IT 4 콘솔 서버

견적 받기

Digi 국내 정식 공급 파트너

Digi Connect IT 16/48과 Connect IT 4는 라우터·스위치·서버의 RS-232 콘솔 포트에 네트워크로 접속하게 하는 콘솔 서버(Console Server, 대역 밖 관리 장비)입니다. 16·48포트 랙형과 4포트 소형 두 모델로 지점과 데이터센터의 원격 복구 경로를 구성합니다.

랙형 16/48은 10 Gb 지원 SFP+ 2개와 이중화 전원 장치를 갖춰 많은 장비의 콘솔을 한 대에 모으고, 소형 IT 4는 228 × 127 × 25 mm 크기에 0.73 kg이라 지점 책상이나 벽면에 두고 운용합니다. 두 모델 모두 Digi CORE LTE 모뎀을 연결할 수 있으며, 이 콘솔 서버는 (주)테솔이 국내에 공식 공급합니다.

16 · 48 · 4 포트

RJ-45 RS-232 시리얼 포트 수

SFP+ 2개

IT 16/48의 10 Gb 지원 포트

이중 전원

IT 16/48 현장 교체형 전원 장치

CORE LTE

모뎀 장착으로 셀룰러 백업

특징

네트워크가 끊겨도
유지되는 콘솔 접속

핵심 특징	현장에서 달라지는 점
대역 밖(Out-of-Band) 관리	메인 네트워크가 끊긴 뒤에도 장비 콘솔에 접속하므로, 설정 오류로 원격 접속이 막힌 라우터를 현장 방문 없이 복구할 수 있습니다.
표준·리버스 시리얼 모드	연결 대상 장비의 콘솔 포트 방식에 맞춰 모드를 지정하므로 케이블 결선을 바꾸는 작업이 줄어듭니다.
포트별 직접 SSH·Telnet	IP, 포트 이름, 소켓 단위로 장비 콘솔에 바로 들어가고 포트당 여러 사용자가 동시에 접속하므로 여러 담당자의 작업이 서로 막히지 않습니다.
이중화 전원(IT 16/48)	현장 교체형 전원 장치 2개가 서로를 이중화하므로 한쪽 장치를 교체하는 동안에도 콘솔 서버가 멈추지 않습니다.
CORE 모듈 LTE 백업	유선 경로가 끊기면 셀룰러 경로로 자동 전환하고, 복구되면 다시 유선으로 돌아오므로 장애 구간의 원격 접속이 이어집니다.
TrustFence와 VPN	Digi TrustFence 보안 기능에 IPsec과 OpenVPN을 더해 콘솔 접속 경로 자체를 암호화하고 접근 권한을 분리합니다.

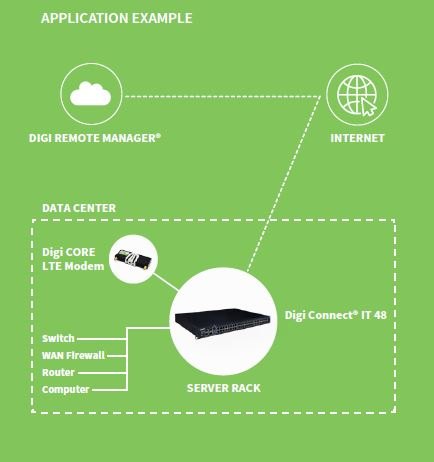

데이터 센터 장비를 콘솔 서버로 관리하는 구성도

포트 구성

장비 수에 맞춘
포트와 전원 키트

관리할 콘솔 수가 포트 수를 정합니다. IT16-1002는 16포트, IT48-1002는 48포트이며, 두 랙형 모델은 별도 콘솔 포트 1개를 추가로 갖춰 본체 설정 전용으로 사용합니다. 랙형 본체는 전원 공급 키트 없이는 가동되지 않으므로 ITPS-PSEK(배기 측) 또는 ITPS-PSIK(흡기 측) 중 랙의 공기 흐름 방향에 맞는 키트를 장비마다 1개씩 함께 주문하세요.

랙형 IT 16/48: 444 × 300 × 44 mm 본체에 전원 장치 2개를 담으며, 전원 공급 키트 포함 무게는 IT16 5.10 kg, IT48 5.28 kg입니다.
IT 4: 18 VDC 0.66 A 어댑터(100–240 VAC 입력)로 동작하고 동작 온도는 0 ~ 40 °C이므로 환기가 되는 사무 공간에 두세요.
콘솔 어댑터와 IT 4용 전원·안테나는 본체와 별도 품목으로 구성하므로 연결할 장비의 콘솔 포트 형태를 미리 파악해 두세요.

랙 장착과 포트 배선

랙형 본체의 전면 RJ-45 포트에 장비별 콘솔 케이블을 꽂고, 맞은편 단에서 SFP+ 또는 이더넷으로 상위 스위치에 연결합니다. 포트에 장비 이름을 붙여 두면 SSH로 접속할 때 이름으로 바로 들어갈 수 있습니다.

원격 복구

LTE 백업과
장애 복구 경로

유선 회선 장애로 콘솔 서버까지 끊기면 원격 복구 경로도 함께 사라집니다. 두 모델은 Digi CORE 플러그인 LTE 모뎀을 장착해 유선 경로 장애 때 셀룰러 경로로 자동 전환하고(페일오버), 유선이 복구되면 원래 경로로 돌아옵니다(페일백). IT 16/48에는 CORE 모듈 소켓이 1개 있으며 권장 모듈은 1002-CMG4-GLB입니다.

IT 4는 Cat 4 또는 Cat 6 글로벌 CORE 모뎀을 장착할 수 있고, 상태 LED의 신호 세기 5개와 SIM 선택 2개로 현장에서 접속 상태를 확인합니다. 라우팅과 이중화는 VRRP, RSTP, OSPF, BGP로 구성하며, 장애 알림은 이메일 또는 SMS로 받습니다.

CORE 모뎀 장착부

IT 4의 CORE 모뎀은 본체의 장착부에 꽂고 안테나를 연결합니다. 신호 세기 LED가 켜지는 개수로 설치 위치의 전파 상태를 가늠한 뒤 안테나 방향을 조정하세요.

사용 방법

Connect IT 16/48·IT 4
원격 콘솔 접속 설정 순서

Connect IT 16/48과 IT 4는 웹 UI와 CLI(SSH, 시리얼 콘솔)로 설정하고 Digi Remote Manager 클라우드에서 원격 관리합니다. 연결한 장비의 콘솔에 TCP, Telnet, SSH로 접속하려면 포트별 원격 접속 서비스를 먼저 켜야 합니다.

소프트웨어·도구	하는 일
웹 UI (HTTPS)	포트 설정, 터미널 화면에서 CLI 사용
CLI (SSH, 시리얼 콘솔)	config 모드에서 포트 모드·SSH 서비스 설정, show 명령으로 상태 확인
Digi Remote Manager	원격 장치 관리, 장애 알림
Digi On-Prem Manager (IT 16/48)	Remote Manager 기능을 자체 서버에서 운용

처음 연결하는 순서

순서	할 일
1	IT 16/48과 IT 4 모두 전원 공급 장치를 장치의 전원 단자에 연결합니다.
2	이더넷 포트를 사이트 네트워크에 연결하고, LTE 백업을 사용하면 SIM을 CORE 모뎀에 넣은 뒤 전원을 켜세요.
3	웹 UI나 콘솔 포트에 접속해 사용자 admin과 라벨에 인쇄된 고유 비밀번호로 로그인하고, 처음 로그인하면 비밀번호를 바꿉니다.
4	관리할 장비의 콘솔 포트를 RJ-45 RS-232 시리얼 포트에 연결하세요.
5	포트를 원격 접속(remoteaccess) 모드로 두고 SSH 서비스를 켠 뒤 저장합니다.
6	Digi Remote Manager 계정에 장치를 등록해 원격에서 접속을 시험하세요.

Connect IT CLI 명령 예시

명령	하는 일
config	설정 모드로 들어가기((config)> 프롬프트)
(config)> serial port1 mode remoteaccess	1번 포트를 원격 접속 모드로 지정
(config)>serial port1 service ssh enable true	1번 포트의 SSH 접속 켜기
(config)> save	설정 저장과 적용
show serial	시리얼 포트별 이름·사용 여부·모드·통신 속도 보기

예시는 Connect IT 16/48 사용자 가이드 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

시리얼 포트로 들어가는 TCP, Telnet, SSH 접속은 출고 때 꺼져 있습니다.

사양

16·48포트 랙형과
4포트 소형 사양

항목	Connect IT 16 / 48	Connect IT 4
파트 넘버	IT16-1002 (16포트) / IT48-1002 (48포트)	5402-RMG4-GLB (Cat 4 글로벌)
시리얼	16 / 48 × RJ-45 RS-232 (표준 · 리버스 모드) + 콘솔 포트 1개	4 × RJ-45 RS-232
네트워크	SFP+ 2개(10 Gb 지원) + 10/100/1000 이더넷 2포트	RJ-45 10/100 2포트
셀룰러	CORE 모듈 소켓 1개 (권장 1002-CMG4-GLB)	CORE 플러그인 LTE 모뎀 (Cat 4 또는 Cat 6 글로벌)
CORE 모듈 계열	Digi CORE 호환 소켓 1개	Digi CORE LTE 모뎀 계열 (Cat 6, Cat 4 EMEA, Cat 4 북미)
전원	이중화 100–240 VAC, 전원 장치당 2.4 A 이하 · 30.5 W (IT16) / 39 W (IT48)	18 VDC 0.66 A, 100–240 VAC 어댑터
전원 공급 장치	현장 교체형 이중 내부 전원 (흡기 측 또는 배기 측) · 전원 공급 키트 1개 필수	외부 어댑터 100–240 VAC
크기 (W × D × H)	444 × 300 × 44 mm	228 × 127 × 25 mm
무게	5.10 kg (IT16) / 5.28 kg (IT48)	0.73 kg
동작 온도	0 ~ 50 °C	0 ~ 40 °C
보관 온도	0 ~ 70 °C	해당 없음
메모리	2 GB RAM · 8 GB 플래시	해당 없음
콘솔 포트	RJ-45 RS-232 1개	해당 없음
USB	USB 3.1 Gen 1 (Type A) 2개	해당 없음
SD 소켓	SD / SDHC / SDXC 1개	해당 없음
상태 LED	전면 전원 · 상태 · 이더넷 링크/동작 2개 · 콘솔 및 포트 Tx/Rx · 후면 전원 장치 2개 · WWAN 신호/서비스	전원 · 온라인 · LTE 상태 · 신호 세기 5개 · SIM 선택 2개
원격 관리	Digi Remote Manager (클라우드) · Digi On-Prem Manager · SNMP	Digi Remote Manager (클라우드)
로컬 관리	웹 UI (HTTPS) · CLI (SSH, 시리얼 콘솔, 시리얼 포트 직접 SSH)	웹 UI (HTTP/HTTPS) · CLI (콘솔, SSH)
진단 도구	FTP, SFTP, SCP, PCAP 프로토콜 분석기, syslog, SNMP, NTP/SNTP	SMS 관리
네트워크 프로토콜	HTTP, HTTPS, FTP, SFTP, SSL, SNMP v3, SSH, SMS 관리, PCAP, Dynamic DNS 클라이언트	HTTP, HTTPS, FTP, SFTP, SSL, SNMP v3, SSH, SMS 관리
보안 · VPN	IP 필터링, 스테이트풀 방화벽, 주소 · 포트 변환, IPsec (IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트 · 서버, SHA-1, MD5, SHA-2, RSA, AES 최대 256-bit, RADIUS, TACACS+, TOTP, HOTP, X.509 인증서, MAC 필터링, VLAN	IP 필터링, 스테이트풀 방화벽, 주소 · 포트 변환, IPsec (IKEv1, IKEv2, NAT Traversal), PPTP, L2TP, FIPS 197, SHA-1, SHA-2, MD5, RSA, AES 최대 256-bit, RADIUS, TACACS+, MAC 필터링, VLAN
라우팅 · 장애 대응	NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, RIP v1/v2, OSPF, BGP, Babel, IS-IS, RSTP, VRRP, 자동 페일오버 · 페일백	NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, PPP, OSPF, BGP, RSTP, VRRP, 자동 페일오버 · 페일백
기타 프로토콜	QoS (TOS/DSCP/WRED), DHCP, PPPoE	QoS (TOS/DSCP/WRED), UDP/TCP → 시리얼
안전 규격	UL 60950, EN60950, EN62368	IEC62368-1, EN60950
EMC	CE, FCC Part 15 Class A, IC, AS/NZS CISPR 22, EN55024, EN55032	FCC Part 15 Subpart B Class A, CE, RCM, CAN ICES-3(B)/NMB-3(B)
보증	5년 (1년 LifeCycle Assurance 포함)	3년

시리즈 공통 사양

항목	사양
시리얼 속도	최대 115.2 Kbps
보안 프레임워크	Digi TrustFence
상대 습도	5 ~ 95% (비응축)
접속 프로토콜	HTTPS/HTTP, SSH/Telnet 맞춤 메뉴, 포트 이름 · 소켓 · IP별 직접 SSH/Telnet, 포트당 다중 사용자, 전체 포트 동시 SSH 세션

활용 분야

콘솔 서버로 원격 접속이
필요한 현장

데이터센터 — 랙에 쌓인 라우터·방화벽·서버의 콘솔을 한곳에서 원격 접속하고 포트 이름으로 장비를 구분합니다.
금융·의료·유통 지점 — 지점 라우터의 설정 오류나 회선 장애를 현장 방문 없이 대역 밖 경로로 복구합니다.
관리형 서비스(MSP) 운영 — 고객사별 장비 콘솔을 포트당 다중 사용자 접속으로 나눠 관리합니다.
키오스크·소매점 — 흩어진 소형 거점의 네트워크 장비를 LTE 백업 경로로 관리합니다.

선택 가이드

포트 수와 설치 환경으로 고르는
Connect IT 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
랙에 장비가 많아 포트가 16개 이상 필요할 때	Connect IT 16 / 48	16포트 또는 48포트 구성에 콘솔 전용 포트가 별도로 있습니다.
상위 스위치와 10 Gb 광 링크로 연결할 때	Connect IT 16 / 48	SFP+ 2개가 10 Gb를 지원하고 이더넷 2포트도 함께 갖춥니다.
지점 장비 몇 대를 책상 위에서 관리할 때	Connect IT 4	0.73 kg 소형 본체에 시리얼 포트 4개와 LTE 모뎀 장착부를 갖춥니다.
한 개 지점 라우터만 관리할 때	Connect IT Mini	시리얼 포트 1개의 소형 콘솔 서버로 지점 라우터 한 대에 맞춥니다.

구성·옵션

주문 파트 넘버와
필수 구성품

파트 넘버	구성
IT16-1002	Connect IT 16 (16포트)
IT48-1002	Connect IT 48 (48포트)
ITPS-PSEK · ITPS-PSIK	필수 전원 공급 키트 (배기 측 · 흡기 측), 장비당 1개
5402-RMG4-GLB	Connect IT 4, 원격 콘솔 접속 서버 Cat 4 글로벌
1002-CMG4-GLB	CORE 플러그인 LTE 모뎀, IT 16/48 권장 모듈 (Cat 4 글로벌)
76000670 ~ 76000702	콘솔 어댑터 (별도 품목)
76002112 · 76002131	IT 4용 전원 · 안테나 (별도 품목)

Connect IT와 함께 보는
콘솔·시리얼 장비

Connect IT 16/48은 본체만 주문하면 바로 가동합니까?
아닙니다. Connect IT 16/48은 전원 공급 키트가 없으면 가동하지 않습니다. 랙의 공기 흐름이 배기 측이면 ITPS-PSEK, 흡기 측이면 ITPS-PSIK를 장비마다 1개씩 함께 주문하세요.
유선 회선이 끊기면 원격 접속은 어떻게 이어집니까?
CORE 플러그인 LTE 모뎀을 장착하면 유선 경로 장애 때 셀룰러 경로로 자동 전환합니다. 유선이 복구되면 자동으로 되돌아오므로 현장 조작이 필요하지 않습니다.
IT 16/48과 IT 4의 관리 소프트웨어는 같습니까?
두 모델 모두 Digi Remote Manager 클라우드와 웹 UI, CLI로 관리합니다. IT 16/48은 SNMP와 Digi On-Prem Manager 구성도 지원합니다.
연결할 장비의 콘솔 케이블은 별도로 필요합니까?
장비의 콘솔 포트 형태에 따라 콘솔 어댑터가 필요하며 어댑터는 별도 품목입니다. 포트는 RJ-45 RS-232이므로 장비의 콘솔 핀 배치를 먼저 파악하세요.
한 포트에 여러 담당자가 동시에 접속할 수 있습니까?
네, 포트당 다중 사용자 접속을 지원합니다. 전체 포트에 동시 SSH 세션을 열 수 있어 담당자별 작업이 서로 막히지 않습니다.
