NCD 504PB Push-On Push-Off 대체 동작 스위치 Normally Open SPST 검정색

MODEL: 504PB
브랜드: NCD
제품 자료: 데이터 시트

제품문의 구매하기

한 번 눌러 켜고
다시 눌러 끄는 패널 스위치

NCD 504PB 푸시온 푸시오프 스위치

견적 받기

NCD 국내 정식 공급 파트너

NCD 504PB는 한 번 누르면 접점이 닫히고 다시 누르면 열리는 상시 열림(NO) SPST 푸시온 푸시오프 스위치(교번 동작 푸시버튼 스위치, Alternate Action Switch)로, 장비 패널에 장착해 NCD 컨트롤러의 접점 입력에 켜기·끄기 신호를 전달합니다.

전선과 플라스틱 장착 너트가 함께 들어 있어 패널 구멍에 끼운 뒤 너트로 고정하며, 접점 폐쇄 출력이라 ADC 입력과 접점 입력 어느 쪽에도 연결할 수 있습니다. 산업용 스위칭 용도로 설계된 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

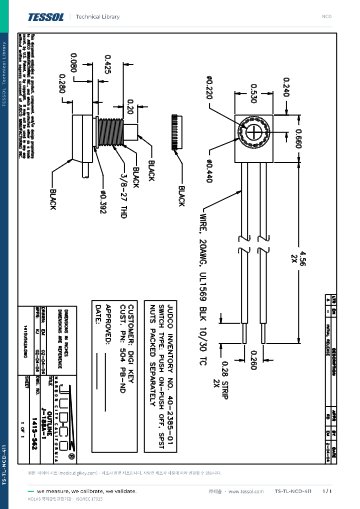

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

40-2385-01 데이터시트 (PDF)

교번

누를 때마다 접점 상태 전환

NO SPST

상시 열림 단극 단투 접점

패널 장착

장착 너트와 전선 포함

검정

버튼 색상

특징

교번 접점과
패널 장착 구조

핵심 특징	현장에서 달라지는 점
푸시온 푸시오프 교번 동작	버튼을 한 번 눌러 접점을 닫고 다시 눌러 열기 때문에 손을 떼도 상태가 유지되어 켜기·끄기 버튼 하나로 충분합니다.
상시 열림(NO) SPST 접점	평소 열린 접점이라 전원을 연결하지 않은 상태에서 의도하지 않은 신호가 나가지 않습니다.
전선·장착 너트 포함	추가 배선 부품 없이 패널에 고정하고 컨트롤러까지 바로 연결합니다.
Fusion·Reactor·ProXR 및 Mir 시리즈 호환	MirC, MirX, MirM, MirW 컨트롤러까지 같은 방식의 접점 입력으로 연결할 수 있어 현장 조작 버튼을 통일할 수 있습니다.
접점 폐쇄 출력	ADC 입력을 비롯해 접점 폐쇄 입력이 있는 모든 장치에 연결할 수 있습니다.

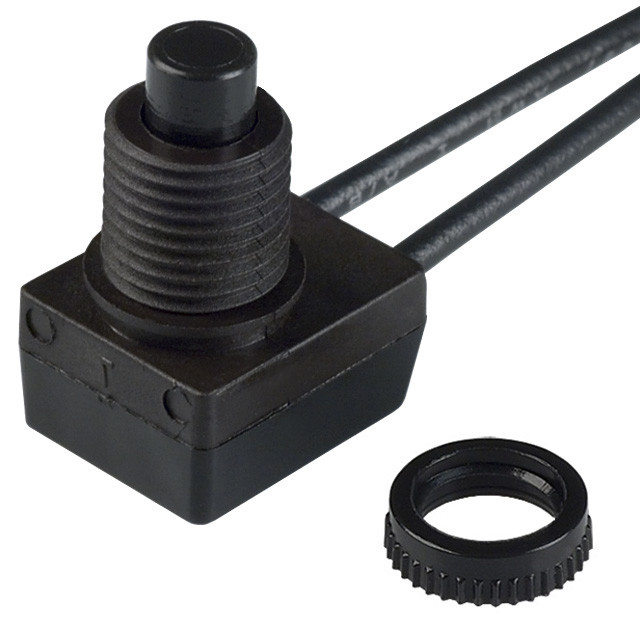

나사산 몸체와 리드선이 달린 푸시 스위치와 너트

동작 선택

교번 동작과
순간 동작의 차이

504PB는 누를 때마다 접점 상태가 바뀌므로 펌프나 조명처럼 켜 둔 상태를 유지해야 하는 부하의 수동 스위치에 맞습니다. 누르는 동안만 접점이 닫히는 순간 동작이 필요하면 같은 상시 열림 SPST 구조의 507PB를 선택하세요.

컨트롤러 접점 입력과의 연결

리드선 두 가닥을 컨트롤러의 접점 폐쇄 입력 단자에 연결하면 버튼을 누를 때마다 입력 상태가 전환됩니다. 컨트롤러 쪽에서는 이 상태 변화를 읽어 릴레이를 켜거나 끄는 동작과 연결합니다.

사양

504PB 접점과
장착 사양

항목	사양
품번	504PB
동작	푸시온 푸시오프 (누르면 닫힘, 다시 누르면 열림)
접점	상시 열림(NO) SPST
설치	패널 장착, 전선과 플라스틱 장착 너트 포함
정격	산업용 스위칭 용도
색상	검정
호환 컨트롤러	Fusion · Reactor · ProXR 시리즈, MirC · MirX · MirM · MirW
출력 신호	접점 폐쇄 (ADC 입력 호환)
연결 대상	접점 폐쇄 입력이 있는 모든 장치
구성품	스위치 본체, 전선, 플라스틱 장착 너트

활용 분야

켜 둔 상태를 유지하는
조작 현장

장비 패널 전원 버튼 — 한 번 눌러 부하를 켜고 다시 눌러 끄는 수동 조작 버튼으로 사용합니다.
컨트롤러 수동 오버라이드 — 접점 입력에 연결해 자동 제어 중에도 현장에서 상태를 전환합니다.
현장 조작반 — 누를 때마다 상태가 바뀌는 선택 버튼을 한 줄로 배열합니다.
Mir·Fusion 계열 제어 패널 — 같은 접점 방식으로 여러 컨트롤러의 입력 버튼을 통일합니다.

선택 가이드

누름 동작 방식별
스위치 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
누를 때마다 켜짐과 꺼짐이 전환되어야 할 때	504PB	교번 동작이라 손을 떼도 접점 상태가 유지됩니다.
누르는 동안만 접점을 닫아야 할 때	507PB	버튼에서 손을 떼면 접점이 다시 열립니다.

구성·옵션

504PB 구성품과
별도 준비 품목

구분	내용
구성품	스위치 본체, 전선, 플라스틱 장착 너트
옵션	색상 검정
별매	컨트롤러와 연결 장비
품번	504PB

504PB와 함께 보는
NCD 제어 부품

504PB는 어떤 컨트롤러와 연결할 수 있습니까?
NCD Fusion, Reactor, ProXR 시리즈와 MirC, MirX, MirM, MirW 컨트롤러에 연결합니다. 접점 폐쇄 입력이 있는 다른 장치에도 같은 방식으로 연결할 수 있습니다.
507PB와는 어떻게 구분해 선택합니까?
504PB는 누를 때마다 접점 상태가 바뀌고, 507PB는 누르는 동안에만 접점이 닫힙니다. 켜 둔 상태를 유지할 부하에는 504PB를 선택하세요.
504PB는 패널에 어떻게 고정합니까?
플라스틱 장착 너트로 패널 구멍에 고정합니다. 전선도 함께 들어 있어 별도 배선 부품 없이 바로 연결합니다.
504PB를 ADC 입력에도 연결할 수 있습니까?
네, 접점 폐쇄 출력이어서 ADC 입력에 연결할 수 있습니다. 컨트롤러가 읽는 값의 기준은 사용하는 입력 방식에 맞춰 설정하세요.
