누르는 동안만 신호를 보내는 패널용 모멘터리 스위치

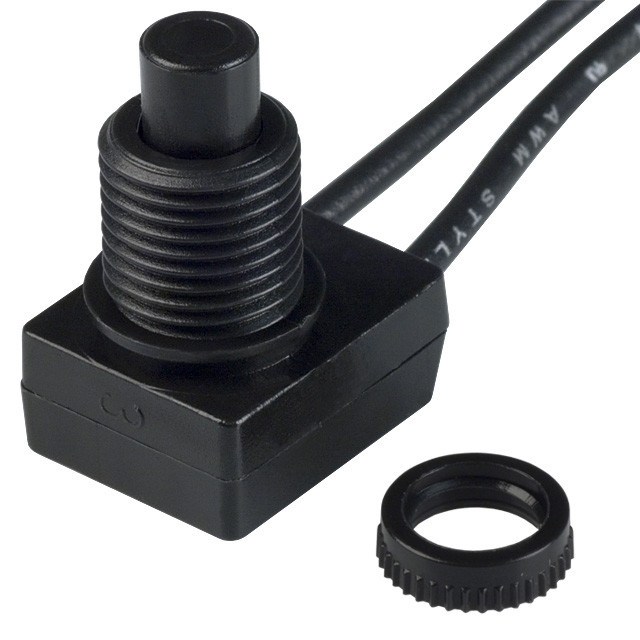

NCD 507PB 푸시온 모멘터리 스위치 품번 : 507PB 동작 : 푸시온 모멘터리 (누르는 동안 닫힘) 접점 : 상시 열림(NO) SPST
견적 받기NCD 한국 독점 공급 파트너
NCD 507PB는 버튼을 누르는 동안에만 접점이 닫히고 손을 떼면 다시 열리는 상시 열림(NO) SPST 푸시온 모멘터리 스위치(순간 동작 푸시버튼 스위치, Momentary Switch)로, 장비 전면에 장착해 시작·정지 같은 짧은 입력 신호를 NCD 컨트롤러에 전달합니다.
버튼 해제와 동시에 접점이 열리므로 눌러 둔 시간만큼만 컨트롤러 입력이 유지되어 조작자의 의도와 신호 길이가 일치합니다. 전선과 플라스틱 장착 너트가 포함된 패널 장착형인 이 스위치는 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료

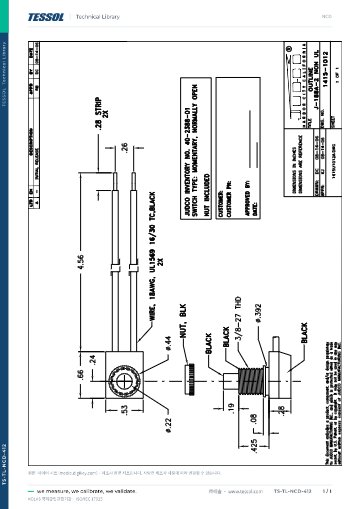

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
특징
순간 동작 접점과 패널 장착 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 순간 동작 접점 | 누른 시간만큼만 입력이 유지되므로 컨트롤러가 버튼 누름 길이를 그대로 읽어 점동 동작이나 짧은 트리거에 활용할 수 있습니다. |
| 상시 열림(NO) SPST | 버튼에서 손을 떼면 접점이 열려 오조작으로 신호가 계속 남는 일이 없습니다. |
| 전선·장착 너트 포함 | 구멍 가공 후 너트로 고정하고 리드선만 연결하면 설치가 끝납니다. |
| 산업용 순간 스위칭 설계 | 조작 빈도가 높은 현장 버튼 용도로 설계한 구조입니다. |
| Fusion·Reactor·ProXR 및 Mir 시리즈 호환 | MirC, MirX, MirM, MirW까지 같은 접점 입력 방식으로 연결합니다. |

신호 길이
짧은 입력 신호의 활용 방식
507PB는 누르고 있는 동안에만 입력이 켜지므로 모터 점동, 릴레이 순간 구동, 시작·정지 트리거처럼 신호 길이 자체가 의미를 갖는 입력에 맞습니다. 켜 둔 상태를 유지해야 하는 부하에는 누를 때마다 상태가 바뀌는 504PB가 적합합니다.
시작·정지 버튼으로 구성한 조작반
507PB 두 개를 나란히 장착하고 하나는 시작, 하나는 정지 입력에 연결하면 컨트롤러 프로그램이 누름 신호를 받아 릴레이 상태를 바꿉니다. 접점 폐쇄 입력이면 되므로 별도 신호 변환 회로는 필요하지 않습니다.
사양
507PB 접점과 장착 사양
| 항목 | 사양 |
|---|---|
| 품번 | 507PB |
| 동작 | 푸시온 모멘터리 (누르는 동안 닫힘) |
| 접점 | 상시 열림(NO) SPST |
| 설치 | 패널 장착, 전선과 플라스틱 장착 너트 포함 |
| 정격 | 산업용 스위칭 용도 |
| 색상 | 검정 |
| 호환 컨트롤러 | Fusion · Reactor · ProXR 시리즈, MirC · MirX · MirM · MirW |
| 출력 신호 | 접점 폐쇄 (ADC 입력 호환) |
| 연결 대상 | 접점 폐쇄 입력이 있는 모든 장치 |
| 구성품 | 스위치 본체, 전선, 플라스틱 장착 너트 |
활용 분야
누르는 동안만 동작하는 조작 현장
- 점동 조작 — 버튼을 누르는 동안만 장치를 구동하고 떼면 멈추는 수동 조작에 사용합니다.
- 시작·정지 입력 — 짧은 누름 신호를 컨트롤러 접점 입력으로 보내 시퀀스를 시작하거나 멈춥니다.
- 장비 전면 조작 버튼 — 패널에 고정해 현장에서 한 번 눌러 확인하는 용도로 사용합니다.
- 테스트 트리거 — 설치 점검 중 릴레이나 부하를 순간 구동해 배선을 확인합니다.
선택 가이드
동작 방식으로 고르는 스위치
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 누르는 동안만 접점이 닫혀야 할 때 | 507PB | 손을 떼면 접점이 즉시 열립니다. |
| 누를 때마다 켜짐과 꺼짐을 전환할 때 | 504PB | 누를 때마다 상태가 바뀌고 손을 떼도 유지됩니다. |
구성·옵션
507PB 구성품과 별도 준비 품목
| 구분 | 내용 |
|---|---|
| 구성품 | 스위치 본체, 전선, 플라스틱 장착 너트 |
| 옵션 | 색상 검정 |
| 별매 | 컨트롤러와 연결 장비 |
| 품번 | 507PB |
관련 제품
507PB와 함께 보는 NCD 제어 부품
- NCD 504PB 푸시온 푸시오프 스위치 (NO SPST, 검정)
- NCD Pulsar AC 조광기 (14종, 120 VAC 60 Hz)
- NCD X_MAG_NUT 마그네틱 마운팅 하드웨어
507PB는 어떤 컨트롤러에 연결할 수 있습니까?
NCD Fusion, Reactor, ProXR 시리즈와 MirC, MirX, MirM, MirW 컨트롤러에 연결합니다. 접점 폐쇄 입력을 받는 장치라면 같은 방식으로 사용할 수 있습니다.
504PB와의 차이는 무엇입니까?
507PB는 누르는 동안만 접점이 닫히고 504PB는 누를 때마다 상태가 바뀝니다. 신호 길이가 동작 시간을 결정하는 용도에는 507PB를 선택하세요.
507PB에 패널 설치용 부품이 들어 있습니까?
네, 전선과 플라스틱 장착 너트가 포함되어 있습니다. 패널 구멍을 가공할 공구는 따로 준비하세요.
507PB는 색상을 고를 수 있습니까?
아니요, 이 모델은 검정 단일 색상입니다. 다른 색상이 필요한 경우 조작반 라벨이나 커버로 구분하세요.
제품 자료
FAQ 자주묻는 질문
-
507PB는 어떤 컨트롤러에 연결할 수 있습니까?
NCD Fusion, Reactor, ProXR 시리즈와 MirC, MirX, MirM, MirW 컨트롤러에 연결합니다. 접점 폐쇄 입력을 받는 장치라면 같은 방식으로 사용할 수 있습니다.
-
504PB와의 차이는 무엇입니까?
507PB는 누르는 동안만 접점이 닫히고 504PB는 누를 때마다 상태가 바뀝니다. 신호 길이가 동작 시간을 결정하는 용도에는 507PB를 선택하세요.
-
507PB에 패널 설치용 부품이 들어 있습니까?
네, 전선과 플라스틱 장착 너트가 포함되어 있습니다. 패널 구멍을 가공할 공구는 따로 준비하세요.
-
507PB는 색상을 고를 수 있습니까?
아니요, 이 모델은 검정 단일 색상입니다. 다른 색상이 필요한 경우 조작반 라벨이나 커버로 구분하세요.
