탱크 수위를 비접촉으로
읽는 무선 초음파 레벨 센서

NCD PR52-33T 무선 초음파 탱크 레벨 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD PR52-33T는 탱크 안 액체와 저장통 물질의 높이를 비접촉 초음파로 측정하는 산업용 무선 탱크 레벨 센서(Ultrasonic Level Sensor)입니다. 500 ~ 9999 mm 범위를 1 mm 분해능으로 읽어 수위 감시에 사용합니다.

타겟 크기 보정, 온도 보상, 완전 선형화로 측정값을 보정하며, 프로브는 IP67, 송신기는 IP65 보호 등급입니다. 가시거리 2마일 무선으로 수위를 전송하는 이 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

30 mm

근접 시 출력값

1 mm

분해능

IP67

센서 보호 등급

3.2 km

원격 설정 거리

특징

비접촉 초음파로
수위를 읽는 구성

핵심 특징현장에서 달라지는 점
넓은 측정 범위높은 탱크까지 세밀한 단위로 읽어 수위 변화를 기록합니다.
타겟 크기 보정타겟 크기에 맞춰 값을 보정하므로 액면이 평탄하지 않은 저장통에서도 읽기 편차를 줄입니다.
온도 보상온도 변화에 따른 음속 변화를 보상하므로 계절에 따른 값의 흔들림이 줄어듭니다.
스마트 백분율 모드백분율 감지 모드로 전환할 수 있어 수위를 비율로 관리하는 현장에 적합합니다.
프로브 선택표준 프로브와 부식성·옥외용 PF 프로브 중에서 액체 조건에 맞는 쪽을 고를 수 있습니다.
원격 설정Alpha Station으로 최대 3.2 km 떨어진 센서의 기본 설정을 확인하고 변경할 수 있습니다.

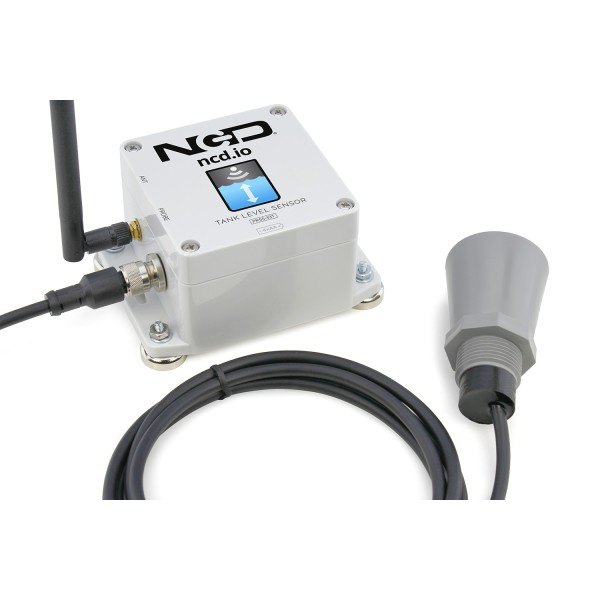

NCD PR52-33T - 안테나가 달린 본체와 초음파 센서, 케이블 구성
안테나가 달린 본체와 초음파 센서, 케이블 구성

측정 범위

측정 범위와
출력 규칙

500 ~ 9999 mm 구간은 1 mm 분해능으로 읽고, 40 ~ 499 mm 구간은 신뢰성이 낮아집니다. 안정성은 1 m에서 1 mm 수준입니다.

타겟이 30 mm보다 가까우면 30 mm를, 범위를 벗어나면 9999 mm를 출력합니다. 이 규칙을 알아 두면 설정한 최소 거리와 빈 탱크 상태를 값으로 구분할 수 있습니다.

표준 프로브와 PF 프로브

부식성 액체나 옥외 설치라면 부식성·옥외용 PF 프로브를 고르고, 그 밖의 조건에서는 표준 프로브를 사용합니다. 75인치(1.9 m) 프로브가 포함되며 10 M 버전은 별도로 요청합니다.

설치·전원

피팅과
배터리 구성

설치에는 표준 전기용 3/4 인치 PVC 파이프 피팅을 사용하며, 전원은 프리미엄 리튬 배터리입니다.

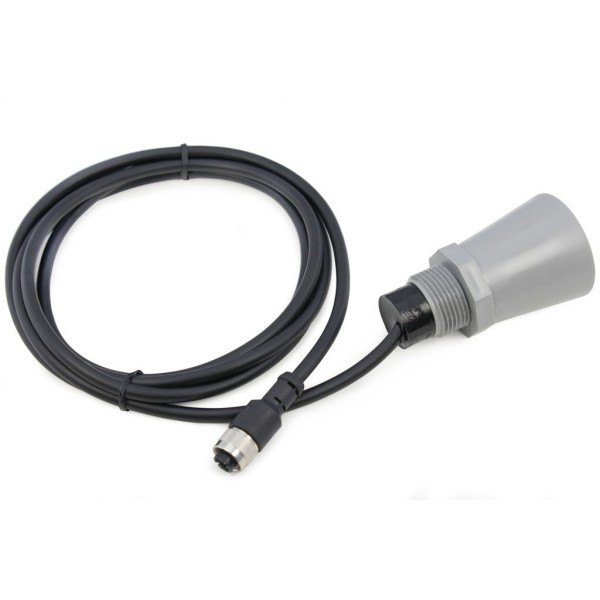

NCD PR52-33T - 커넥터가 달린 케이블과 초음파 센서 헤드 모습
커넥터가 달린 케이블과 초음파 센서 헤드 모습

수신·연결

검증과
데이터 수신

센서는 인터넷에 직접 연결되지 않으므로 NCD 게이트웨이나 모뎀으로 데이터를 수신합니다. 게이트웨이는 AWS, Azure, Losant, MQTT로 올리고 모뎀은 원시 데이터를 USB, 이더넷, RS-485, RS-232로 전달합니다.

NCD Micro Gateway로 동작을 검증하며 PC, Amazon AWS, Microsoft Azure, MQTT 서버로 데이터를 전달합니다. 무선 구간은 DigiMesh 메시여서 센서 수가 늘어도 네트워크를 넓게 확장할 수 있습니다.

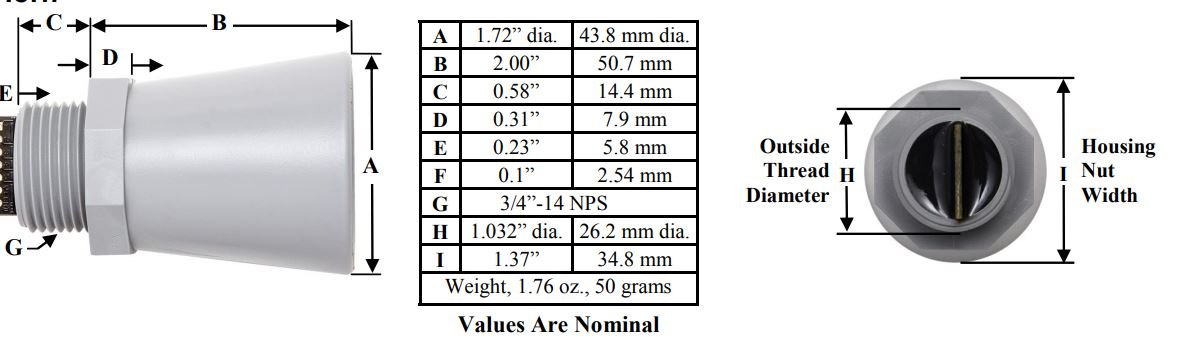

NCD PR52-33T - 센서 외형과 치수를 표시한 도면
센서 외형과 치수를 표시한 도면

사용 방법

PR52-33T 탱크 레벨 센서
Alpha Station 설정 순서

PR52-33T는 측정값을 DigiMesh 무선으로 보내며, PC에서는 USB나 이더넷 모뎀과 Windows용 Alpha Station으로 값을 확인하고 기본 설정을 바꿉니다. Node-RED와 클라우드 게이트웨이로도 연동합니다.

소프트웨어·도구하는 일
Alpha StationWindows용 유틸리티. USB·이더넷 모뎀에 연결해 센서 데이터 확인과 Node ID·전송 간격·무선 출력 설정
Node-RED + @ncd-io/node-red-enterprise-sensorsWireless Gateway 노드로 모뎀 데이터를 받아 흐름(flow)으로 처리
NCD 게이트웨이AWS, Azure, Losant, MQTT 서버로 수위 값 전송

처음 연결하는 순서

순서할 일
1ncd.io/alpha에서 Alpha Station을 내려받아 Windows PC에 설치합니다.
2모뎀에 전원을 넣고 PC에 연결한 뒤 Alpha Station에서 시리얼 포트를 고르고 115200 baud로 엽니다.
3센서에 전원을 넣고 Reset 버튼을 눌렀다 놓으면 측정값 전송이 시작됩니다.
4설정을 바꾸려면 Reset을 눌렀다 놓은 직후 CFG 버튼을 5~6초 누른 뒤 놓으세요. Alpha Station이 CFG 메시지를 받아 현재 설정을 읽습니다.
5Node ID, 전송 간격, 무선 출력, 재시도 횟수, 목적지 주소 같은 설정을 바꿉니다.

전송 간격은 최소 3~5초 이상으로 두는 것을 권합니다. Alpha Station에서 포트를 열 때 오류가 나면 FTDI 드라이버 설치와 장치 관리자의 포트 번호를 확인하세요.

사양

PR52-33T
측정 범위와 사양

항목사양
측정 범위500 ~ 9999 mm(1 mm 분해능) · 40 ~ 499 mm(신뢰성 감소)
안정성1 m에서 1 mm(일반)
보정타겟 크기 보정 · 온도 보상 · 완전 선형화
설치표준 전기 3/4 인치 PVC 파이프 피팅
모드스마트 백분율 감지 변경 모드
프로브 옵션표준 프로브 / 부식성 · 옥외용 PF 프로브
근접·초과 출력타겟이 30 mm보다 가까우면 30 mm · 범위를 벗어나면 9999 mm 출력
보호 등급센서 IP67 · 송신기 IP65
프로브 길이75인치(1.9 m) 프로브 포함 · 10 M 버전 별도 요청
전원프리미엄 리튬 배터리
원격 설정Alpha Station으로 최대 3.2 km 떨어진 센서의 기본 설정 확인 · 변경
검증NCD Micro Gateway
데이터 전송PC · Amazon AWS · Microsoft Azure · MQTT 서버
무선 범위가시거리 2마일(고이득 안테나 사용 시 최대 28마일)
무선 방식DigiMesh 메시 네트워크
암호화128비트 AES 암호화(최소) · 기본 키 변경 가능
수신기모뎀 또는 게이트웨이 필수(인터넷 직접 연결 불가)

활용 분야

수위를 감시하는
현장

  • 탱크 수위 측정 — 탱크 안 액체 높이를 원격에서 확인합니다.
  • 저장통(Bin) 레벨 — 저장통 안 물질의 높이를 측정합니다.
  • 장거리 물체 감지 — 떨어진 곳의 물체 유무를 감지합니다.
  • 산업 자동화 — 레벨 값을 제어 시스템에 연결합니다.
  • AWS·Azure 레벨 모니터링 — 탱크 값을 클라우드에 전송해 추적합니다.

선택 가이드

측정 대상별
권장 모델

이럴 때 (측정 대상)권장 모델선택 이유
탱크 수위를 원격에서 볼 때PR52-33T비접촉 초음파로 탱크 수위를 읽습니다.
압력과 온도도 함께 볼 때PR52-33P (압력·온도 게이지)압력과 온도 값을 함께 읽는 NCD 게이지 계열입니다.

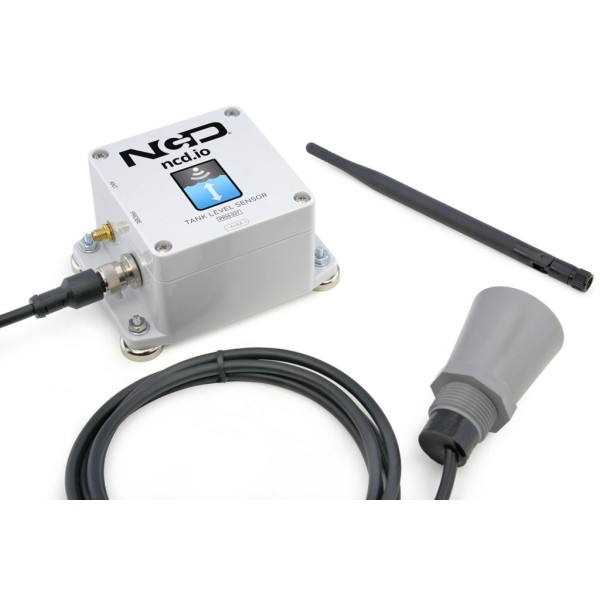

NCD PR52-33T - 본체와 외부 안테나, 초음파 센서가 놓인 모습
본체와 외부 안테나, 초음파 센서가 놓인 모습

구성·옵션

프로브와
설치 구성

구분내용
품번PR52-33T
프로브표준 프로브 또는 부식성 · 옥외용 PF 프로브
프로브 길이75인치(1.9 m) 프로브 포함 · 10 M 버전은 별도 요청
설치표준 전기 3/4 인치 PVC 파이프 피팅
필요 장치NCD 모뎀 또는 게이트웨이(데이터 수신용)

제품 상세 이미지

NCD PR52-33T 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

테솔에서 판매하는 NCD 제품

게이트웨이와 모뎀 (NCD 스토어)

참고 사이트

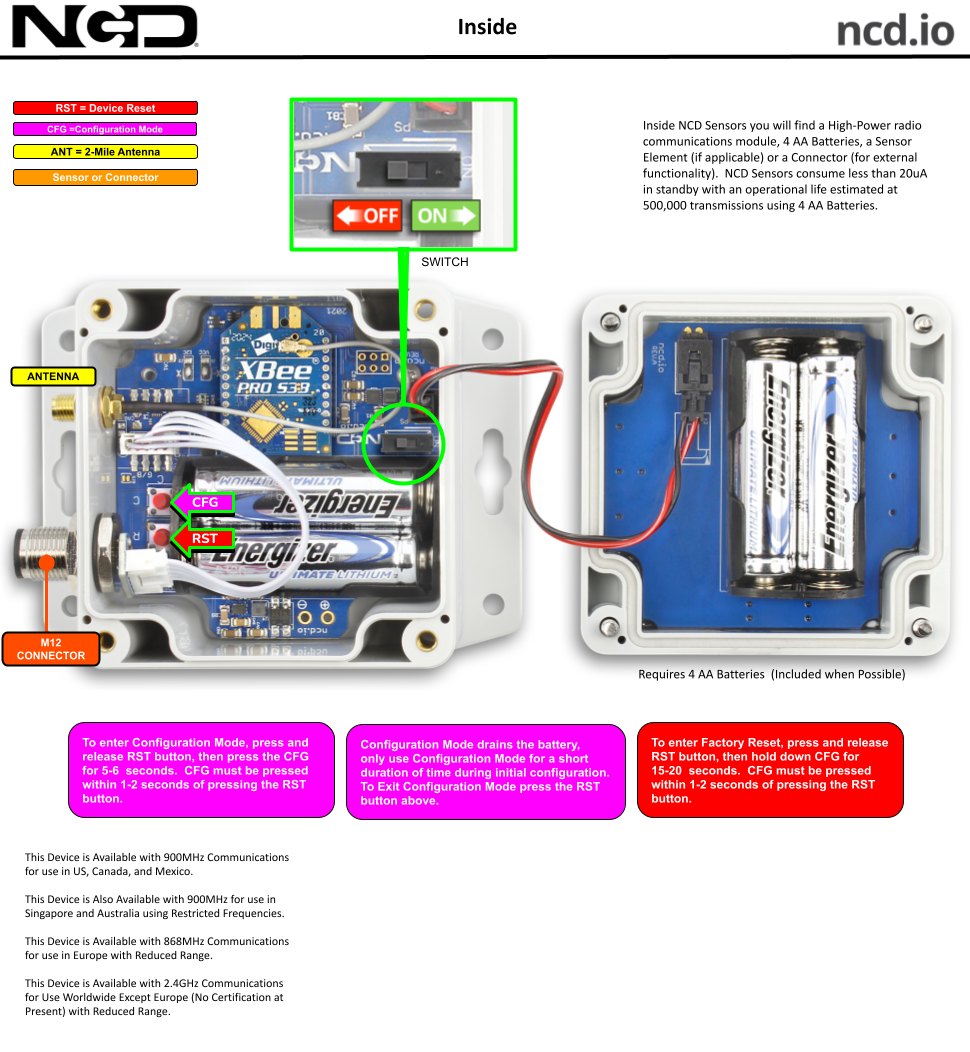

NCD PR52-33T - 센서 내부의 배터리와 스위치, 무선 모듈 배치
