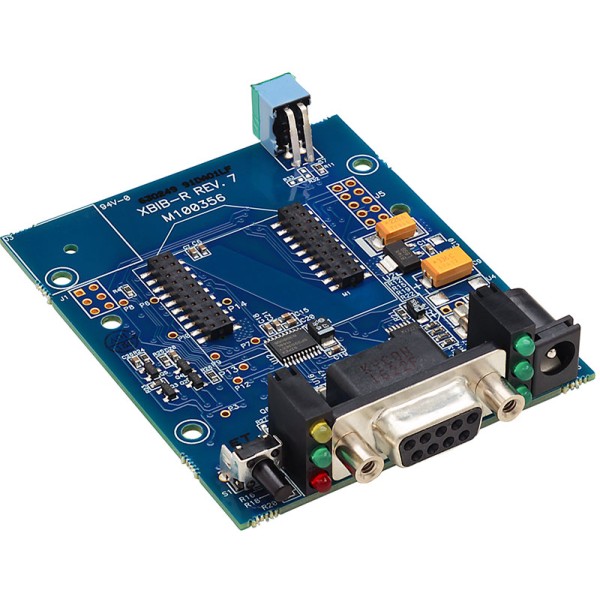

XBee, XBee Pro 전용 RS-232 인터페이스 보드

XBee, XBee Pro 전용 RS-232 인터페이스 보드

MODEL
XBIB-R
브랜드
DIGI
제품문의 구매하기

RS-232 장비에 직접 연결해
XBee로 잇는 인터페이스 보드

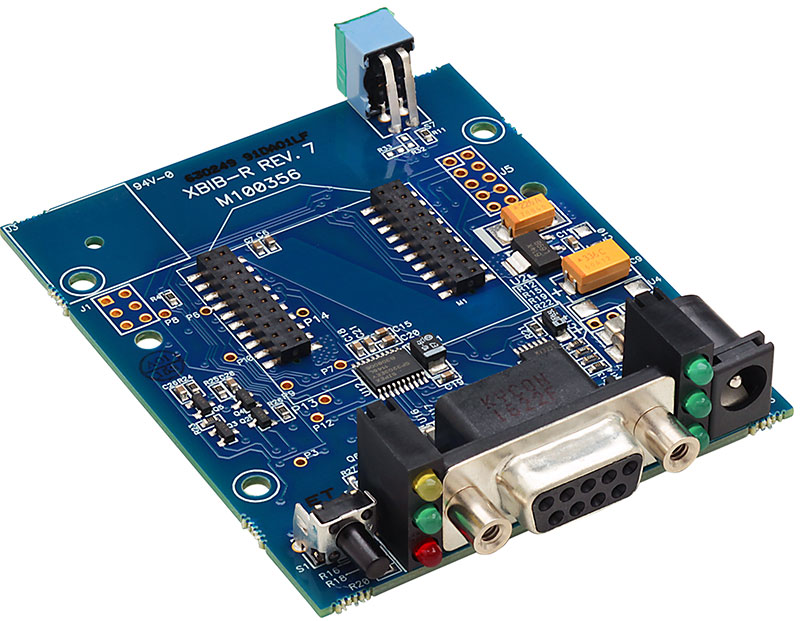

Digi XBIB-R XBee RS-232 인터페이스 보드

견적 받기

Digi 국내 정식 공급 파트너

Digi XBIB-R은 XBee와 XBee-PRO 모듈의 시리얼 신호를 RS-232 신호로 변환하는 XBee RS-232 인터페이스 보드(RS-232 Interface Board)입니다. 기존 시리얼 장비를 Series 1·2와 DigiMesh 무선 링크에 연결합니다.

어댑터로 전원을 공급하고 PC와 통신하는 구조여서, USB 보드와 달리 RS-232 포트를 갖춘 장비에 직접 연결됩니다. 시리얼 장비를 무선화하려는 현장에 적합하며, 이 보드는 (주)테솔이 국내에 공식 공급합니다.

RS-232

시리얼 장비 연결 포트

어댑터 전원

어댑터로 보드 구동

Series 1 · 2

XBee 시리즈 모듈 장착

DigiMesh

DigiMesh 모듈도 장착

특징

RS-232 변환으로
시리얼 장비 무선화

핵심 특징현장에서 달라지는 점
RS-232 연결XBee의 시리얼 신호를 RS-232로 변환하므로 기존 시리얼 장비의 케이블 규격을 그대로 유지합니다.
어댑터 전원어댑터로 보드를 구동하므로 PC의 USB 전원과 무관하게 장비 옆에 설치할 수 있습니다.
PC 통신어댑터 전원을 공급한 상태에서 PC와 통신해 무선 링크의 송수신을 점검합니다.
Series 1·2와 DigiMesh 지원세대가 다른 XBee 모듈을 한 보드에 장착할 수 있어 현장에서 쓰던 모듈을 그대로 재사용합니다.
XBee-PRO 지원XBee-PRO 모듈도 장착할 수 있어 통신 거리 요구가 달라져도 모듈만 바꾸면 됩니다.

보드 구분

USB 보드와
RS-232 보드의 차이

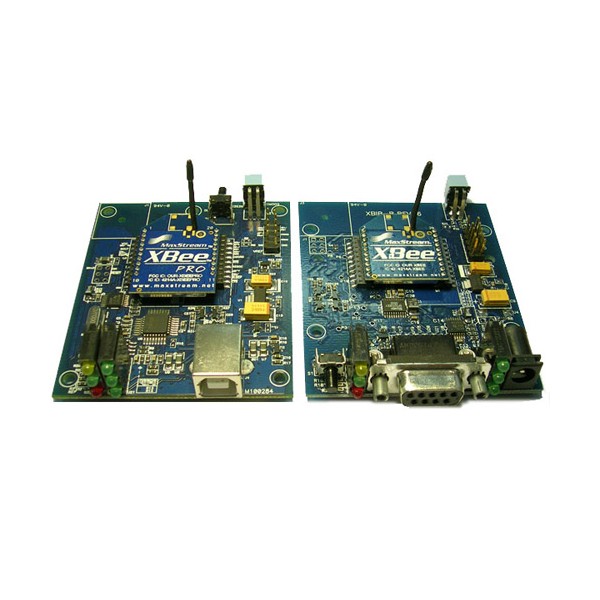

XBIB-R은 RS-232 포트로 장비에 연결하고 XBIB-U는 USB로 PC에 연결합니다. 연결 대상이 시리얼 포트를 가진 계측기나 제어기라면 XBIB-R, PC에서 모듈을 설정하는 작업이 중심이라면 XBIB-U를 선택하세요.

연결 대상에 따른 보드 선택

시리얼 장비의 포트가 RS-232이면 XBIB-R을 직접 연결합니다. RS-485/422 장비에는 (주)테솔이 제작한 XBTB-R을 사용하며, 이 보드는 RS-232와 RS-485/422 중에서 선택하는 구성입니다. 전원은 어댑터로 공급하므로 장비 옆 콘센트 위치도 설치 전에 확인하세요.

사용 방법

XBIB-R RS-232 보드
XCTU 연결과 명령 모드

XBIB-R은 XBee·XBee-PRO 모듈의 시리얼 신호를 RS-232로 바꿔, PC의 RS-232 포트에서 XCTU로 모듈을 설정하거나 RS-232 장비에 직접 연결합니다. 전원은 어댑터로 공급합니다.

소프트웨어·도구하는 일
XCTUCOM 포트로 연결된 모듈 추가, 설정 읽기와 쓰기
XCTU 콘솔명령 모드 진입과 AT 명령 입력

처음 연결하는 순서

순서할 일
1XBee 모듈을 보드에 꽂고 RS-232 케이블로 PC 또는 장비에 연결합니다.
2어댑터로 보드에 전원을 공급하세요.
3XCTU에서 모듈을 추가할 때 RS-232가 연결된 COM 포트와 9600 b/s(BD 기본값 3)를 선택합니다.
4설정을 읽어 네트워크 값을 맞추고 저장하세요.
5설정을 마친 보드를 시리얼 장비 쪽에 연결해 무선 송수신을 확인합니다.

XBee 명령 모드 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 무입력)
ATNIMy XBee,AC노드 이름 변경과 적용

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

사양

RS-232 인터페이스와
지원 모듈

항목사양
인터페이스RS-232 (어댑터로 전원 공급, PC 통신)
지원 모듈XBee, XBee-PRO (Series 1, Series 2, DigiMesh)
전원어댑터로 공급
구성품RS-232 인터페이스 보드

활용 분야

RS-232 장비를
무선화하는 현장

  • 시리얼 장비 무선화 — RS-232 장비를 XBee 무선 링크에 연결해 케이블 포설 없이 데이터를 주고받습니다.
  • PC 시리얼 통신 시험 — 어댑터로 전원을 공급하고 무선 통신을 시험합니다.
  • 기존 XBee 장비 점검 — Series 1·2 모듈을 보드에 장착해 동작 상태를 확인합니다.

선택 가이드

연결 포트로 고르는
XBee 인터페이스 보드

이럴 때 (현장 조건·용량)권장 모델선택 이유
RS-232 포트 장비를 무선으로 연결할 때XBIB-RXBee 시리얼 신호를 RS-232로 바꿔 장비 포트에 직접 연결합니다.
USB로 PC에 연결해야 할 때XBIB-UUSB 케이블 하나로 전원 공급과 PC 통신을 함께 처리합니다.
RS-485/422 시리얼 장비에 연결할 때XBTB-RRS-232와 RS-485/422 중에서 선택할 수 있는 (주)테솔 제작 보드입니다.

구성·옵션

XBIB-R 구성품과
지원 모듈

구분내용
구성품RS-232 인터페이스 보드
지원 모듈XBee · XBee-PRO (Series 1, Series 2, DigiMesh)
전원어댑터로 공급
