Digi XBIB-CU-TH XBee USB-C 개발 보드
NEW

Digi XBIB-CU-TH XBee USB-C 개발 보드

MODEL
XBIB-CU-TH
브랜드
DIGI
제품 자료
제품문의 구매하기

스루홀 XBee 3의 핀을⁣ 직접 측정하는 보드

Digi XBIB-CU-TH XBee USB-C 개발 보드

견적 받기

Digi 한국 독점 공급 파트너

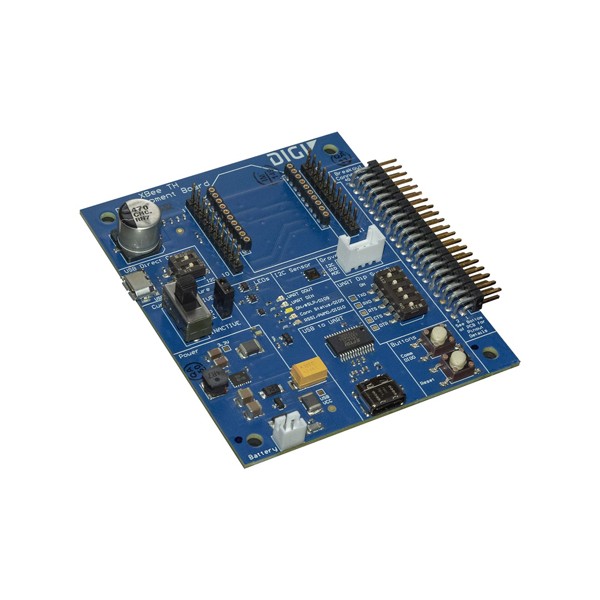

Digi XBIB-CU-TH는 스루홀(TH) 소켓을 갖춘 XBee 3용 USB-C 개발 보드(XBee 3 Development Board)입니다. TH XBee의 20개 핀과 일대일로 이어지는 테스트 포인트가 있어 신호를 보드 위에서 직접 측정할 수 있습니다.

전류 측정 헤더와 HDC1080 온습도 센서, Grove 커넥터, 40핀 확장 헤더를 한 장에 모았습니다. XBee 모듈은 포함되지 않으며 (주)테솔이 국내에 공식 공급합니다.

TH 소켓

스루홀 XBee 3용

20핀

TH XBee 핀과 일대일 테스트 포인트

USB-C

PC 연결과 전원 공급

2 – 5 V

배터리 커넥터 입력

TH 전용 구성

XBIB-CU-TH의 테스트 포인트와⁣ 보조 USB

TH 모델에는 20핀 테스트 포인트 외에 I2C 접근 DIP 스위치가 있으며, 오른쪽으로 밀면 활성, 왼쪽은 비활성입니다. 마이크로 B 보조 USB는 일부 XBee 모듈을 직접 프로그래밍하는 용도이고 USB_P·USB_N이 상시 연결되어 있습니다.

보조 USB 케이블은 USB-C 전원이 먼저 들어온 상태에서만 연결하세요.

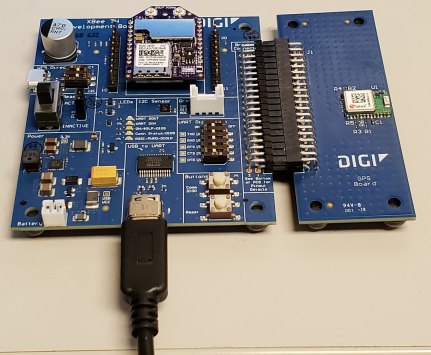

DIGI XBIB-CU-TH - USB 케이블이 연결된 XBee 개발 보드 외형
USB 케이블이 연결된 XBee 개발 보드 외형

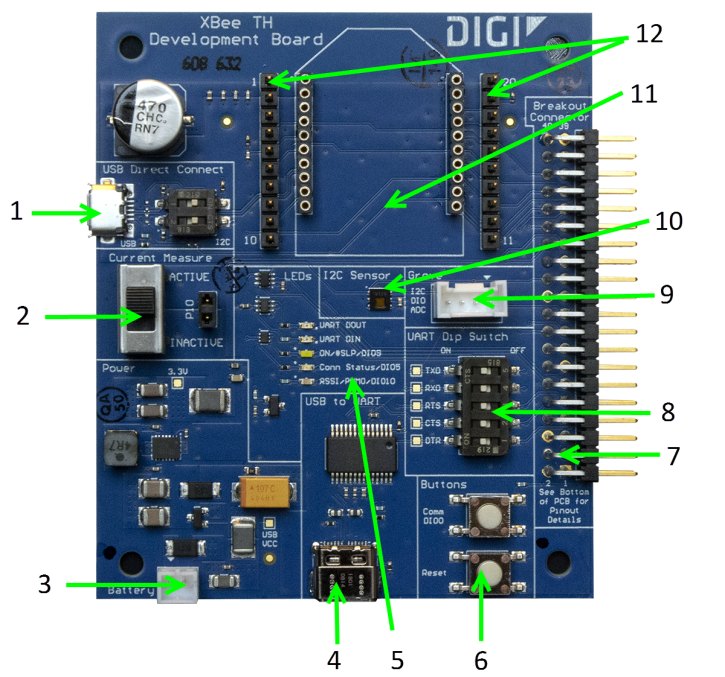

DIGI XBIB-CU-TH - 개발 보드의 커넥터와 스위치, 핀 헤더 위치 표시
개발 보드의 커넥터와 스위치, 핀 헤더 위치 표시

사용 방법

XBIB-CU-TH에 TH 모듈을 꽂고⁣ XCTU로 연결하는 순서

USB-C 하나로 모듈에 전원과 UART 통신이 들어가므로 PC의 XCTU나 XBee Studio에서 바로 설정할 수 있습니다.

순서할 일
1전원이 꺼진 상태에서 TH XBee 3 모듈을 소켓에 꽂습니다.
2USB-C 케이블로 보드와 PC를 연결하세요.
3XCTU나 XBee Studio에서 모듈을 검색해 추가하고 설정을 읽습니다.
4소비 전류를 측정할 때는 Current Measure 스위치를 활성으로 바꾸고 P10 점퍼 양단에 전류계를 연결하세요.
5측정을 마치면 스위치를 비활성으로 되돌려 보드의 3.3 V가 모듈에 다시 공급되게 합니다.

전류 측정

TH 모듈의 소비 전류를⁣ P10 점퍼로 읽는 방법

Current Measure 스위치를 활성으로 바꾸면 XBee VCC가 3.3 V 라인에서 분리되고, 점퍼 P10 양단에 전류계를 연결해 모듈이 소비하는 전류를 읽습니다. 스위치가 비활성일 때는 전류가 XBee VCC로 그대로 흐릅니다.

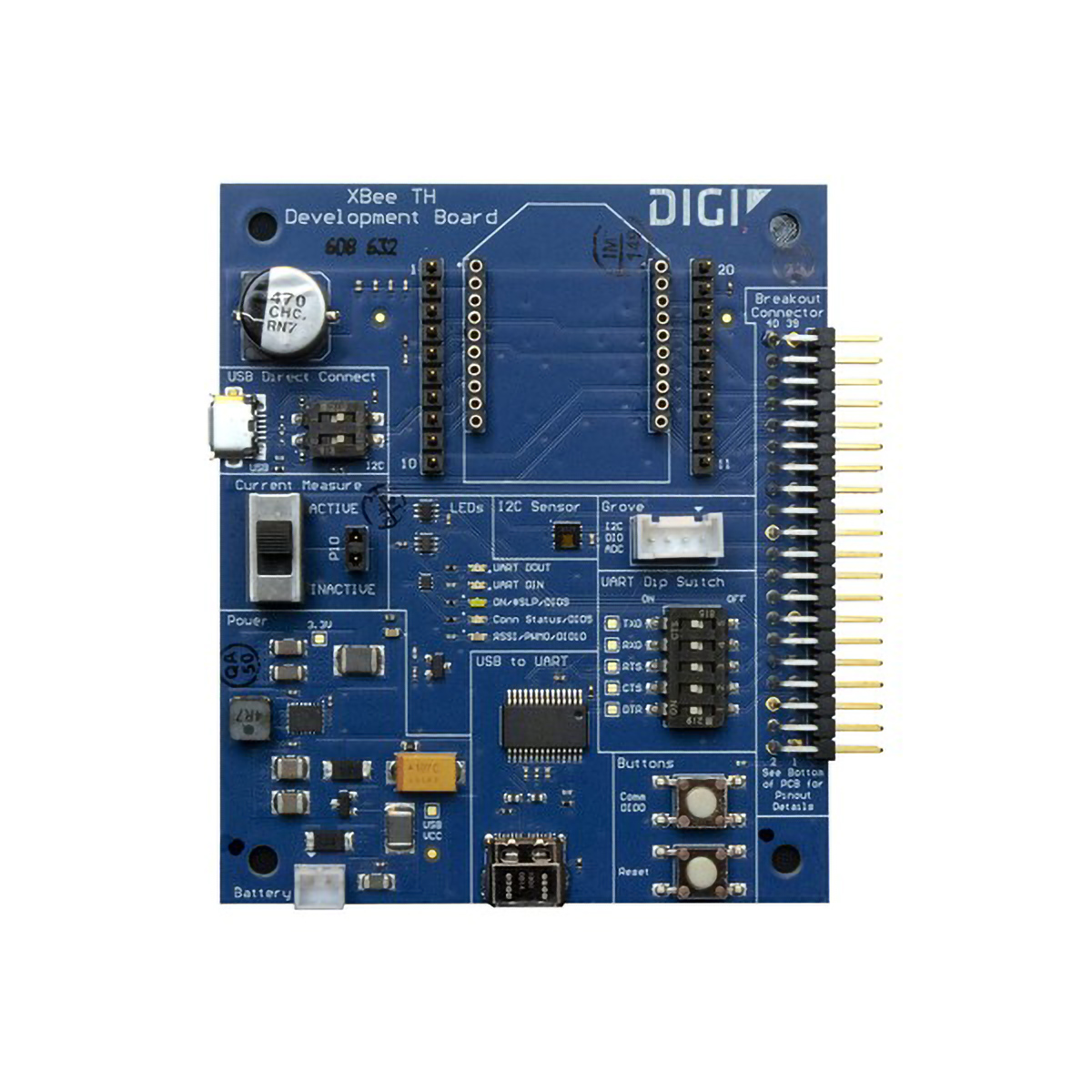

Digi XBIB-CU-TH XBee USB-C 개발 보드 제품 사진

배터리 구동 설계의 전류 확인

송신·수신·대기처럼 동작 상태마다 전류가 다르므로 상태별로 따로 읽어 배터리 용량 산정에 반영하세요. 측정을 마치면 스위치를 비활성으로 되돌려 모듈에 3.3 V가 다시 공급되게 합니다.

사양

XBIB-CU-TH 사양

항목사양
설명Development board - XBee 3, USB-C, through-hole sockets (XBee 모듈 별매)
XBee 소켓스루홀(TH) 소켓
XBee 테스트 포인트20핀, TH XBee 핀과 일대일 연결
보조 USB(마이크로 B)일부 XBee 모듈의 직접 프로그래밍용, USB_P·USB_N 상시 연결
I2C 접근 DIP 스위치오른쪽 활성, 왼쪽 비활성
전원USB-C(PC 연결 시 USB-C 우선), 배터리 커넥터 2 – 5 V 입력(양극 왼쪽)
USB-UART 변환USB-C에서 UART 변환 칩을 거쳐 XBee로 UART 5선 전달
센서·커넥터TI HDC1080 온습도 센서(I2C), Grove 커넥터(I2C, 1번 I2C_CLK/DIO1, 2번 I2C_SDA/DIO11, 3번 VCC, 4번 GND), 40핀 브레이크아웃 헤더
LEDUART DOUT 빨강, UART DIN 초록, ON/SLP/DIO9 흰색, 연결 상태/DIO5 파랑, RSSI/PWM0/DIO10 노랑
버튼Comm DIO0, RESET
호환 모듈XBee 3(별매), I2C 기능은 I2C를 지원하는 XBee 필요

활용 분야

TH 모듈 평가와⁣ 시제품 신호 확인

  • 스루홀 XBee 3 평가 — 모듈 기능을 보드 위에서 확인합니다.
  • 핀 신호 측정 — 20핀 테스트 포인트에 계측기를 연결해 신호를 읽습니다.
  • 배터리 기기 설계 — 전류 측정 헤더로 동작 상태별 소비 전류를 읽습니다.
  • I2C 센서 연동 — Grove 커넥터와 HDC1080으로 센서 읽기 코드를 시험합니다.

같은 계열

XBIB-CU-TH와⁣ 같은 계열 개발 보드

  • XBIB-C-SMT — 표면 실장(SMT) 소켓 모델, 테스트 포인트와 I2C DIP 스위치 없음
  • XBIB-C-MMT — 마이크로 소켓 모델, 테스트 포인트와 I2C DIP 스위치 없음
