XBee 3 기능과 소비 전류를
함께 평가하는 개발 보드

Digi XBIB-C XBee 3 USB-C 개발 보드

견적 받기

Digi 국내 정식 공급 파트너

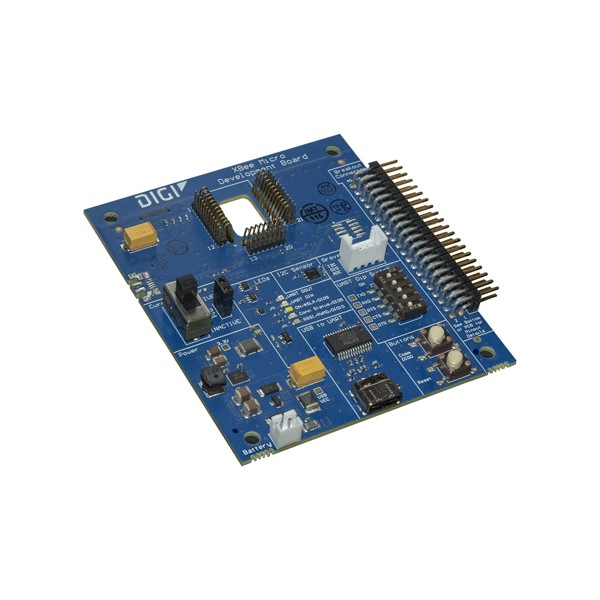

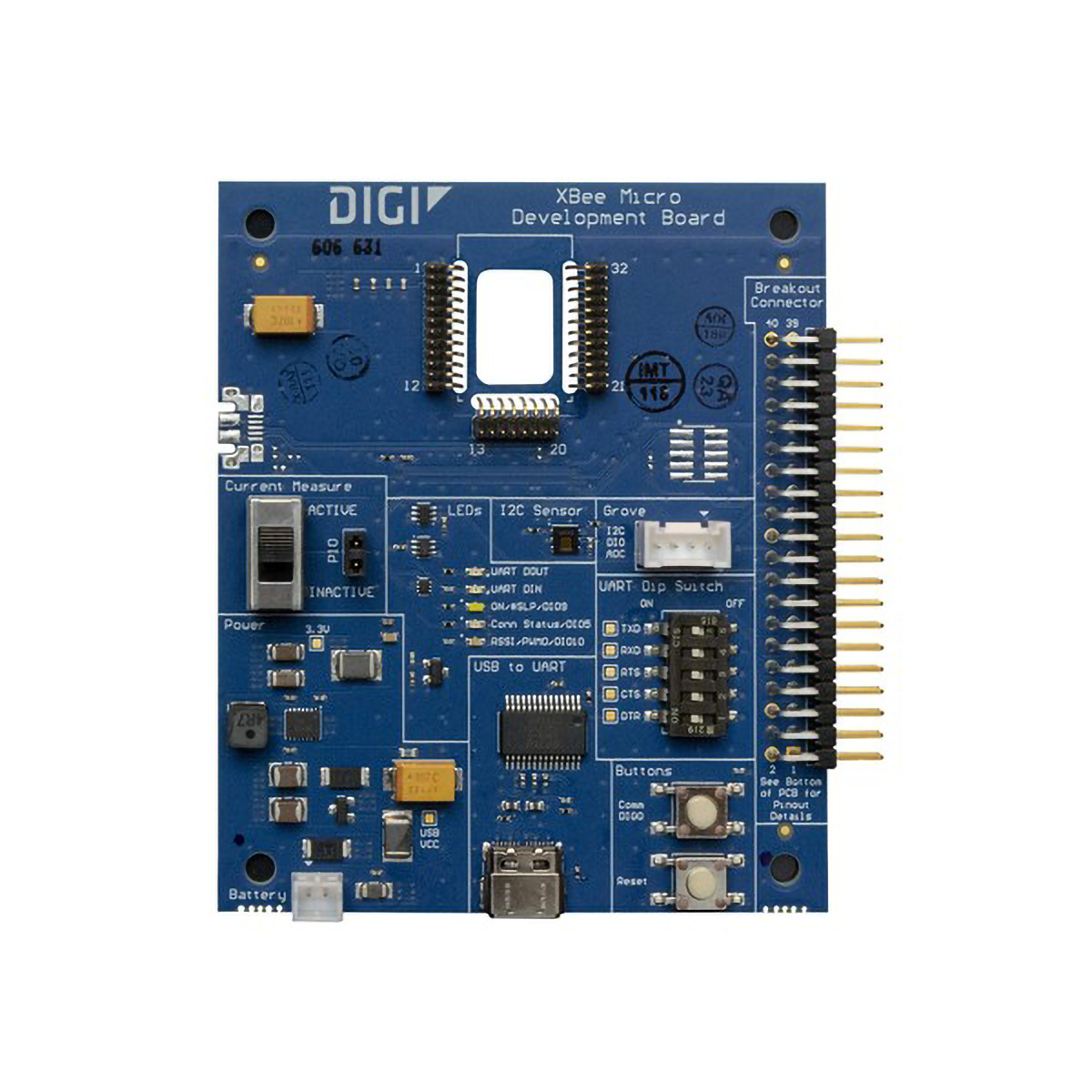

Digi XBIB-C는 USB-C로 PC에 연결해 XBee 3 모듈의 기능을 평가하는 XBee 3 개발 보드(XBIB-C Development Board)입니다. 스루홀(TH)·표면 실장(SMT)·마이크로(MMT) 3가지 소켓 모델이 있으며, 전류 측정 헤더로 시제품의 소비 전류까지 검증합니다.

HDC1080 온습도 센서와 Grove 커넥터가 I2C로 모듈에 연결되어 있어 센서 연동 코드를 보드 위에서 바로 시험할 수 있습니다. 40핀 확장 헤더에는 XBIB-C-GPS 같은 확장 보드를 장착합니다. USB-C 우선 전원과 2 – 5 V 배터리 입력을 함께 갖춘 이 개발 보드는 (주)테솔이 국내에 공식 공급합니다.

3가지

TH · SMT · MMT 소켓 모델

USB-C

PC 연결과 전원 공급

40핀

확장 보드용 헤더

HDC1080

I2C 온습도 센서 탑재

특징

평가부터 전류 측정까지
한 보드에서

핵심 특징현장에서 달라지는 점
USB Direct ModeXBee 3 셀룰러 모뎀과 PC가 직접 통신하므로 별도 중계 장비 없이 모뎀 동작을 확인합니다.
전류 측정 스위치와 P10 점퍼스위치 한 번으로 측정 모드로 전환하고 P10에 전류계를 연결해, 배터리 구동 기기의 소비 전류를 배선 변경 없이 읽습니다.
HDC1080 온습도 센서I2C 센서 읽기를 보드에 달린 센서로 먼저 시험하므로 외부 센서 연결 전에 코드 오류를 제거합니다.
Grove 커넥터I2C 방식 외부 센서를 케이블 한 가닥으로 연결해 시제품 구성을 빠르게 변경합니다.
사용자 버튼과 RESET 버튼프로그래밍 가능한 사용자 버튼으로 동작을 시험하고, RESET 버튼으로 모듈을 재시작합니다.
40핀 확장 헤더XBIB-C-GPS 같은 확장 보드를 헤더에 장착해 기능을 추가하므로 개발 보드를 새로 마련할 필요가 없습니다.

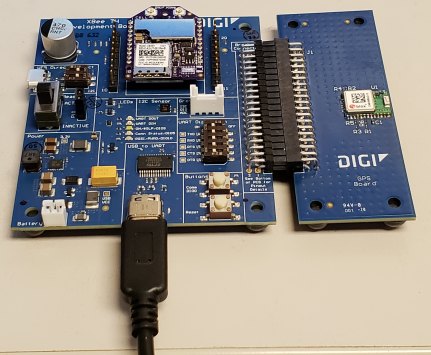

DIGI XBIB-C-MMT - USB 케이블이 연결된 XBee 개발 보드 외형
USB 케이블이 연결된 XBee 개발 보드 외형

전류 측정

배터리 기기의
소비 전류 측정

Current Measure 스위치를 활성화하면 XBee VCC가 3.3 V 라인에서 분리되며, 점퍼 P10에 전류계를 연결해 모듈이 소비하는 전류를 읽습니다. 스위치가 비활성일 때는 전류가 XBee VCC로 그대로 흐르므로, 평상시 시험과 전류 측정을 스위치 한 번으로 오갈 수 있습니다.

스위치와 P10 점퍼를 이용한 측정 모드

배터리로 구동할 기기는 모듈의 동작 상태마다 전류가 달라지므로, 송신·수신·대기 상태에서 소비 전류를 따로 읽어 배터리 용량을 산정하세요. 전원은 USB-C가 PC에 연결되면 USB-C가 우선하고, 배터리 커넥터는 2 – 5 V 입력이며 양극이 왼쪽입니다.

소켓·신호

TH·SMT·MMT
소켓과 UART

소켓 형태는 사용할 XBee 모듈에 맞춰 선택합니다. 스루홀은 XBIB-CU-TH, 표면 실장은 XBIB-C-SMT, 마이크로는 XBIB-C-MMT입니다. TH 모델에는 TH XBee의 20개 핀과 일대일로 이어지는 테스트 포인트가 있어 신호를 직접 측정할 수 있습니다.

  • UART DIP 스위치: 오른쪽으로 밀면 UART 선이 USB-UART 변환 칩에서 분리됩니다.
  • LED 5종: UART DOUT 빨강, UART DIN 초록, ON/SLP/DIO9 흰색, 연결 상태/DIO5 파랑, RSSI/PWM0/DIO10 노랑입니다.
  • TH 모델의 보조 USB(마이크로 B): 일부 XBee 모듈의 직접 프로그래밍용이며, USB-C 전원이 먼저 들어온 상태에서만 케이블을 연결합니다.

사용 방법

XBIB-C 개발 보드
USB-C 연결과 전류 측정 순서

XBIB-C는 USB-C 하나로 XBee 3 모듈에 전원과 UART 통신을 공급해, PC의 XCTU나 XBee Studio에서 모듈을 바로 설정하게 합니다. 보드의 스위치와 P10 점퍼로 모듈의 소비 전류도 측정합니다.

소프트웨어·도구하는 일
XCTU · XBee StudioUSB-C로 연결된 XBee 3 모듈 검색과 설정
UART DIP 스위치오른쪽(OFF)으로 밀면 USB-UART 변환 칩을 모듈에서 분리
Current Measure 스위치 · P10모듈 VCC를 분리하고 P10 양단에 전류계 연결
Comm DIO0 · RESET 버튼커미셔닝 핀 입력, 모듈 리셋
Grove 커넥터 · HDC1080I2C 센서 연결과 온습도 센서 시험

처음 연결하는 순서

순서할 일
1전원을 끈 상태에서 XBee 3 모듈을 보드 소켓에 꽂습니다.
2USB-C 케이블로 PC에 연결하세요.
3XCTU나 XBee Studio에서 모듈을 검색해 추가하고 설정을 읽습니다.
4소비 전류를 측정할 때는 Current Measure 스위치를 활성으로 바꾸고 P10 점퍼 양단에 전류계를 연결하세요.
5측정을 마치면 스위치를 비활성으로 되돌려 보드의 3.3 V가 모듈에 다시 공급되게 합니다.

사양

TH·SMT·MMT
모델 비교 사양

항목XBIB-CU-THXBIB-C-SMTXBIB-C-MMT
설명Development board - XBee 3, USB-C, through-hole socketsDevelopment board - XBee 3, USB-C, surface-mount socketDevelopment board - XBee 3, USB-C, micro
XBee 소켓스루홀(TH) 소켓표면 실장(SMT) 소켓마이크로 소켓
보조 USB (마이크로 B)일부 XBee 모듈의 직접 프로그래밍용, USB_P·USB_N 상시 연결미사용미사용
I2C 접근 DIP 스위치오른쪽 = 활성, 왼쪽 = 비활성해당 없음해당 없음
XBee 테스트 포인트20핀 (TH XBee 핀과 일대일 연결)해당 없음해당 없음

시리즈 공통 사양

항목사양
전원USB-C 커넥터 (PC 연결 시 USB-C 우선), 배터리 2 – 5 V
배터리 커넥터2 – 5 V 입력, 양극은 왼쪽
USB-UART 변환USB-C를 UART 변환 칩에 연결, XBee로 UART 5선 전달
전류 측정Current Measure 스위치로 모드 전환, 비활성 시 XBee VCC로 전류 직결, 활성 시 XBee VCC를 3.3 V 라인에서 분리하고 점퍼 P10에 전류계 연결
UART DIP 스위치UART 선을 XBee에서 분리 (오른쪽으로 밀면 분리)
LEDUART DOUT (빨강), UART DIN (초록), ON/SLP/DIO9 (흰색), 연결 상태/DIO5 (파랑), RSSI/PWM0/DIO10 (노랑)
사용자 버튼Comm DIO0 (누르면 10 Ω을 거쳐 GND 연결), RESET (누르면 RESET을 GND에 연결)
Grove 커넥터I2C: 1번 I2C_CLK/DIO1, 2번 I2C_SDA/DIO11, 3번 VCC, 4번 GND (I2C 지원 XBee 필요)
온습도 센서Texas Instruments HDC1080 (I2C, I2C 지원 XBee 필요)
확장 헤더40핀 브레이크아웃 커넥터 (핀 기능은 보드 하단 실크 표시)
USB Direct ModeXBee 3 셀룰러 모뎀과 직접 통신
호환 모듈XBee 3 (모듈은 별매)

활용 분야

XBIB-C로 진행하는
평가와 시제품 개발

  • XBee 3 평가 — 모듈 기능을 보드 한 장에서 확인하고 개념 검증 단계를 단축합니다.
  • 배터리 기기 설계 — 전류 측정 헤더로 동작 상태별 소비 전류를 읽어 배터리 용량을 산정합니다.
  • I2C 센서 연동 실습 — Grove와 온습도 센서로 MicroPython 연동 코드를 익힙니다.
  • 위치 기능 시제품 — 40핀 헤더에 GPS 확장 보드를 장착해 위치 데이터를 수신합니다.

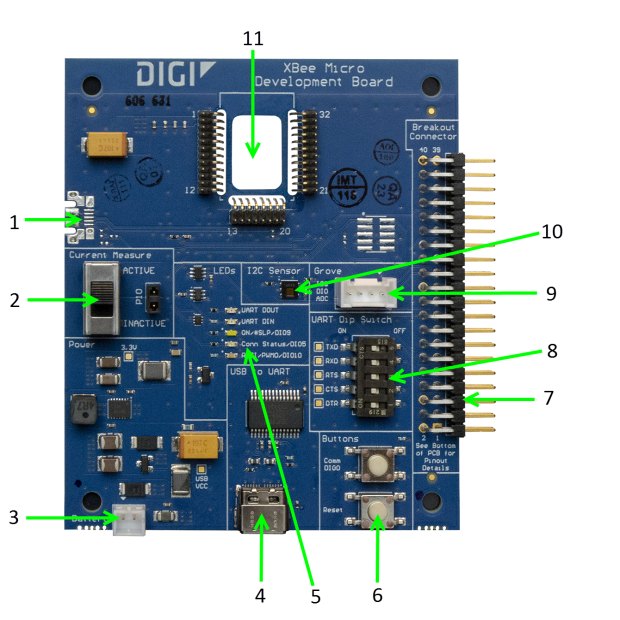

DIGI XBIB-C-MMT - 개발 보드의 커넥터와 스위치, 핀 헤더 위치 표시
개발 보드의 커넥터와 스위치, 핀 헤더 위치 표시

선택 가이드

모듈 형태로 고르는
XBIB-C 소켓 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
스루홀 XBee 3를 평가하고 핀을 직접 측정할 때XBIB-CU-TH20핀 테스트 포인트와 I2C 접근 DIP 스위치를 갖춥니다.
표면 실장 XBee 3를 평가할 때XBIB-C-SMTSMT 소켓에 표면 실장 XBee 3를 꽂아 평가합니다.
마이크로 형태 XBee 3를 평가할 때XBIB-C-MMT마이크로 소켓에 마이크로 형태 모듈을 꽂아 평가합니다.
XBee 3가 아닌 Series 1·2 XBee를 PC에 USB로 연결할 때Digi XBIB-UXBee와 XBee-PRO의 Series 1·2, DigiMesh 모듈용 USB 인터페이스 보드입니다.

구성·옵션

XBIB-C 모델 구성과
별매 품목

모델모듈 형태소켓
XBIB-CU-TH스루홀 (TH)TH 소켓
XBIB-C-SMT표면 실장 (SMT)SMT 소켓
XBIB-C-MMT마이크로 (MMT)마이크로 소켓
  • 별매: XBee 모듈과 XBIB-C-GPS 확장 보드는 따로 준비합니다.
