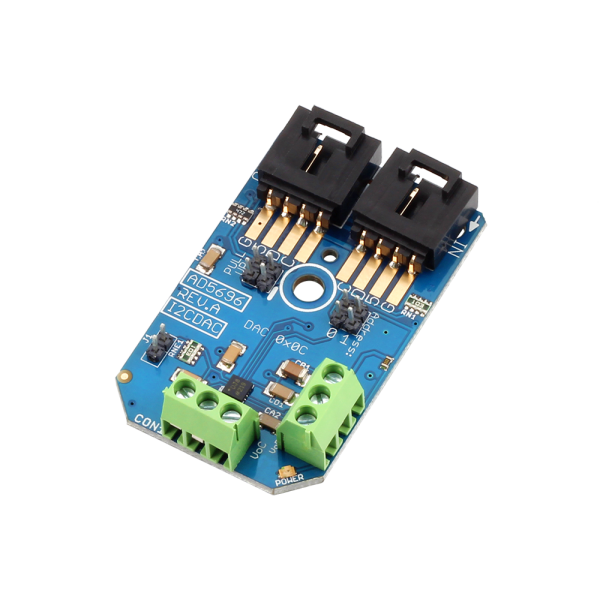

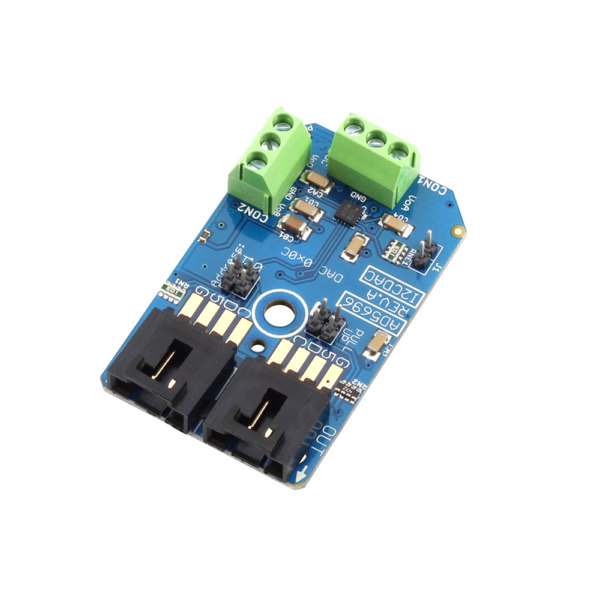

NCD PR1-40 AD5696 16 비트 4 채널 디지털-아날로그 컨버터 I2C 미니 모듈

NCD PR1-40 AD5696 16 비트 4 채널 디지털-아날로그 컨버터 I2C 미니 모듈

MODEL
PR1-40
브랜드
NCD
제품 자료
제품문의 구매하기

기준 전압을 16비트로
미세 조정하는 DAC 모듈

NCD AD56xx 16비트 DAC I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD AD56xx DAC 미니 모듈은 16비트 분해능으로 0-5V 전압을 65,536단계로 출력하는 I2C 디지털-아날로그 변환기(DAC) 모듈 시리즈입니다. 1채널 AD5693부터 8채널 AD5669까지 4종을 갖추었으며, 프로그래밍 가능한 전압·전류 소스와 이득·오프셋 조정에 사용합니다.

한 스텝이 0.0000763V이므로 기준 전압을 미세하게 조정할 수 있습니다. AD5667은 3.4 MHz, 나머지 세 모델은 400 kHz로 통신하며, 주소 입력선으로 한 I2C 포트에 모듈 2~4개를 연결하는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

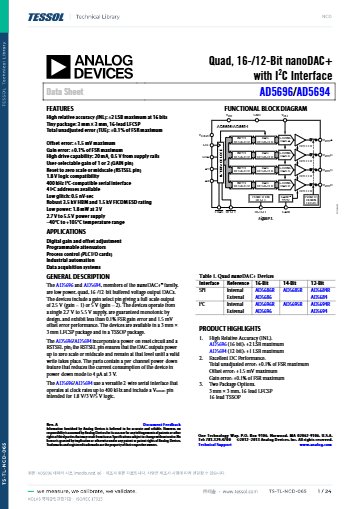

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

채널당 출력 분해능

0-5V

프로그래밍 가능한 전압 출력

65,536

출력 단계 수

3.4 MHz

AD5667의 I2C 통신 속도

특징

출력 분해능과
채널 확장성

핵심 특징현장에서 달라지는 점
65,536단계 전압 출력0-5V 범위를 16비트로 나눠 기준 전압과 바이어스를 미세하게 조정합니다.
프로그래밍 가능 이득·오프셋센서 신호의 범위를 코드로 조정하므로 수동 트리머 조정 없이 출력을 보정합니다.
주소 입력선으로 채널 확장같은 I2C 포트에 모듈을 2~4개 연결해 채널 수를 늘립니다.
3.4 MHz 고속 통신(AD5667)출력 갱신이 잦은 제어 루프에서도 버스 대기 시간이 짧습니다.
전압·전류 소스 구성전압 출력을 전류 출력 회로의 기준값으로 사용해 전류 소스를 구성합니다.
납땜 없는 데이지 체인4핀 플러그로 I2C 버스에 연결하므로 시제품 단계에서 교체가 빠릅니다.

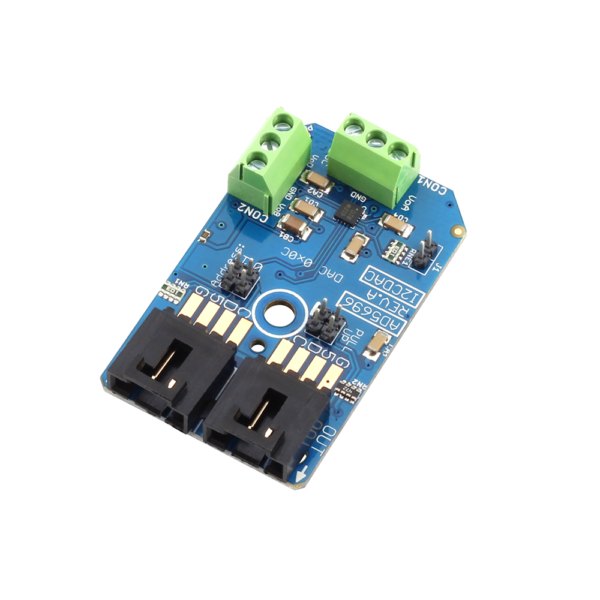

NCD PR1-40 - 단자대 두 개와 I2C 커넥터가 있는 변환 모듈
단자대 두 개와 I2C 커넥터가 있는 변환 모듈

출력 계획

단계 전압과
채널 수 계산

0-5V를 65,536단계로 나눈 한 스텝은 0.0000763V입니다. 목표 전압을 이 값으로 나눈 정수를 코드로 입력하세요. 출력 정밀도는 아날로그 부하와 기준 전압의 안정도에 따라 달라집니다.

채널 수는 주소 입력선으로 정해지는 포트당 모듈 수에 비례합니다. AD5693은 모듈 2개, AD5667과 AD5669는 3개, AD5696은 4개를 한 포트에 연결할 수 있고, 포트당 최대 채널은 AD5693 2개, AD5667 6개, AD5669 24개, AD5696 16개입니다.

모델칩채널포트당 모듈포트당 최대 채널
PR1-42AD56931채널2개2개
PR1-41AD56672채널3개6개
PR1-40AD56964채널4개16개
PR2C-1AD56698채널3개24개

한 포트에 연결하는 DAC 모듈

모듈마다 주소 입력선을 서로 다르게 설정해 같은 버스에 연결합니다. 모든 모듈이 동일한 4핀 커넥터를 사용하므로 케이블만 연결하면 채널이 늘어납니다.

연결·전원

전원과 풀업
연결 조건

모든 모듈은 5VDC로 동작하며 I2C 버스 커넥터에서 전원을 받습니다. 직접 배선하는 I2C 포트에 연결할 때는 보드 위 4.7K 풀업 저항을 점퍼로 선택합니다.

호스트에는 nodeLynk 마스터 어댑터가 필요하고, 포함된 I2C 케이블은 4선 76 mm입니다. 한 체인의 모든 장치는 서로 다른 I2C 주소를 가져야 합니다.

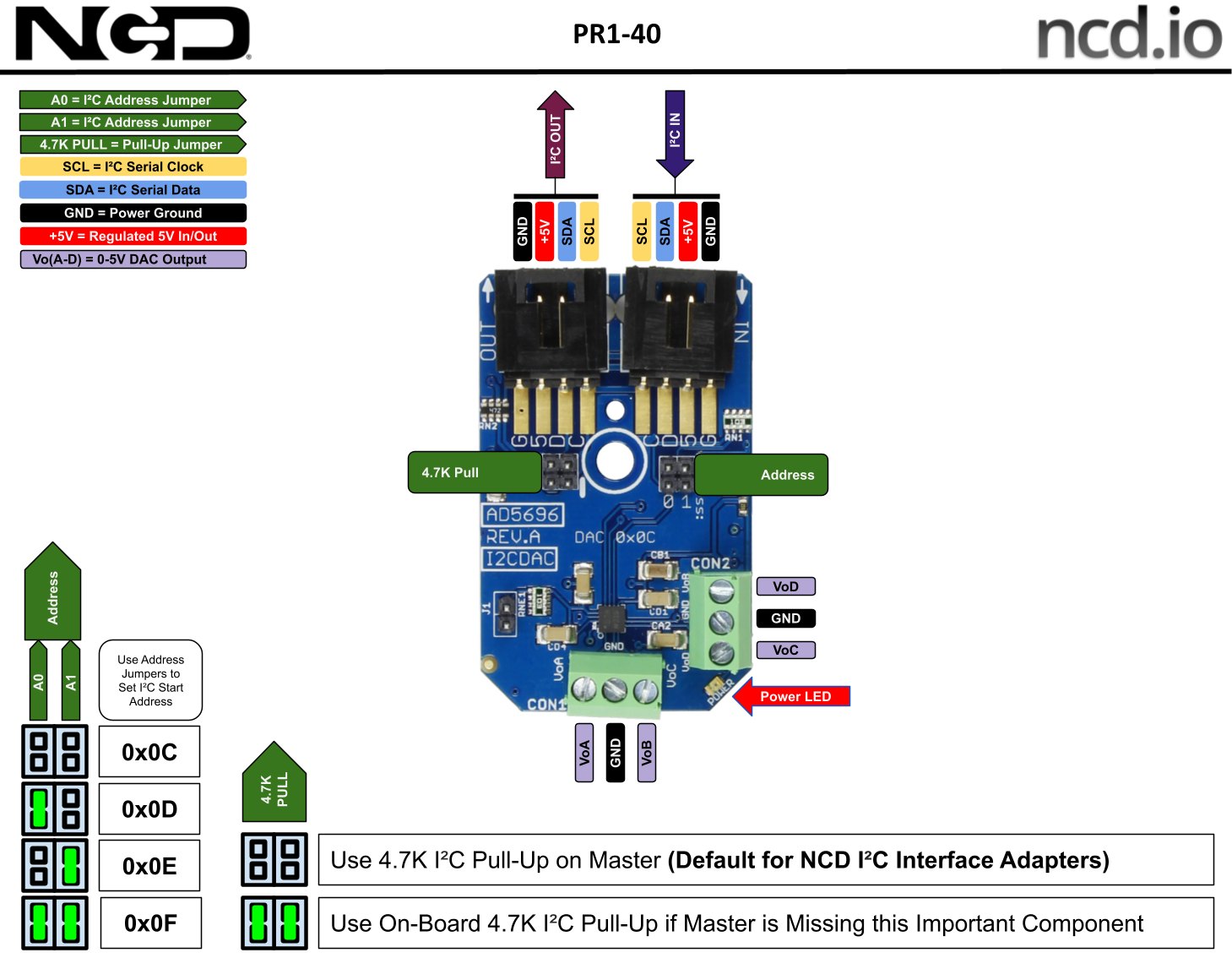

NCD PR1-40 - 4채널 DAC 모듈의 단자와 I2C 주소 설정 구성도
4채널 DAC 모듈의 단자와 I2C 주소 설정 구성도

사양

4개 모델 비교와
공통 사양

항목PR1-42PR1-41PR1-40PR2C-1
칩AD5693AD5667AD5696AD5669
출력 채널1채널2채널4채널8채널
I2C 통신 속도400 kHz3.4 MHz400 kHz400 kHz
포트당 모듈 수2개3개4개3개
주소 입력주소 입력 1개, 시작 주소 0x4C플로팅 주소 입력 1개, 시작 주소 0x08 · 0x0E주소 입력선 2개, 시작 주소 0x0C플로팅 주소선 1개
포트당 최대 채널2개6개16개24개

시리즈 공통 사양

항목사양
출력 전압0-5V 프로그래밍 가능
분해능16비트, 65,536단계
한 스텝 전압0.0000763V
동작 조정프로그래밍 가능 이득 · 오프셋
전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
I2C 케이블4선, 76 mm 포함
호스트 연결nodeLynk 마스터 어댑터 필요
적용 구성프로그래밍 가능 전압 소스, 전류 소스

활용 분야

프로그래밍 가능 출력이
필요한 현장

  • 프로그래밍 가능 전압 소스 — 설정값대로 0-5V를 출력해 시험 신호와 바이어스를 생성합니다.
  • 전류 소스 구성 — 전압 기준값을 생성해 전류 출력 회로에 입력합니다.
  • 이득·오프셋 조정 — 센서 신호의 범위를 코드로 조정해 후단 회로에 전달합니다.
  • 기준 전압 제어 — 장비 여러 곳의 기준 전압을 채널별로 나눠 설정합니다.

선택 가이드

필요한 채널 수에
맞는 AD56xx 모델

이럴 때 (현장 조건)권장 모델선택 이유
1채널이면 되고 포트 하나에 2개까지 쓸 때PR1-42 (AD5693)시작 주소 0x4C, 400 kHz 통신입니다.
2채널이 필요하고 고속 통신이 필요할 때PR1-41 (AD5667)3.4 MHz 통신에 포트당 3개를 묶습니다.
4채널이 필요하고 포트 하나에 4개까지 묶을 때PR1-40 (AD5696)주소 입력선 2개로 최대 16채널을 구성합니다.
8채널이 필요하고 포트 하나에 3개까지 묶을 때PR2C-1 (AD5669)포트당 최대 24채널로 출력 수가 가장 많습니다.
전류 루프 출력이 필요할 때PR33-26 · PR33-27전압 DAC 대신 전류 출력을 갖춘 별도 모듈입니다.

구성·옵션

구성품과
선택 사항

  • 구성품 — I2C 미니 모듈 1개와 4선 I2C 케이블.
  • 옵션 — 채널 수에 따라 1·2·4·8채널 모델 가운데 선택합니다.
  • 별매 — 호스트 보드용 I2C 쉴드·어댑터와 nodeLynk 마스터 어댑터.

제품 상세 이미지

NCD PR1-40 상세 이미지 1

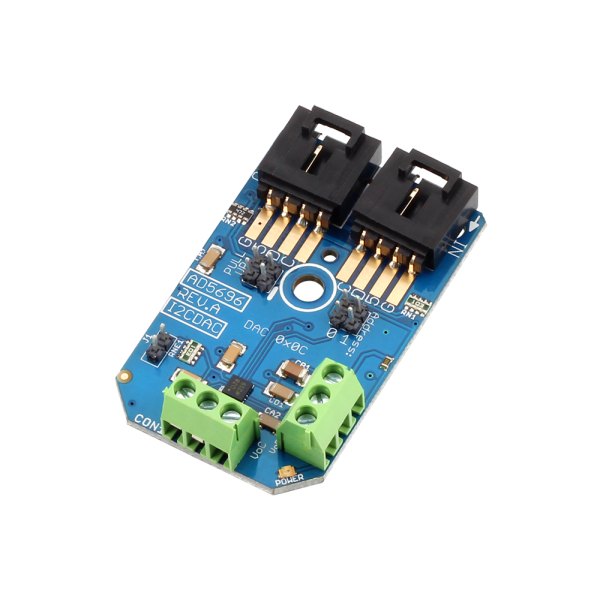

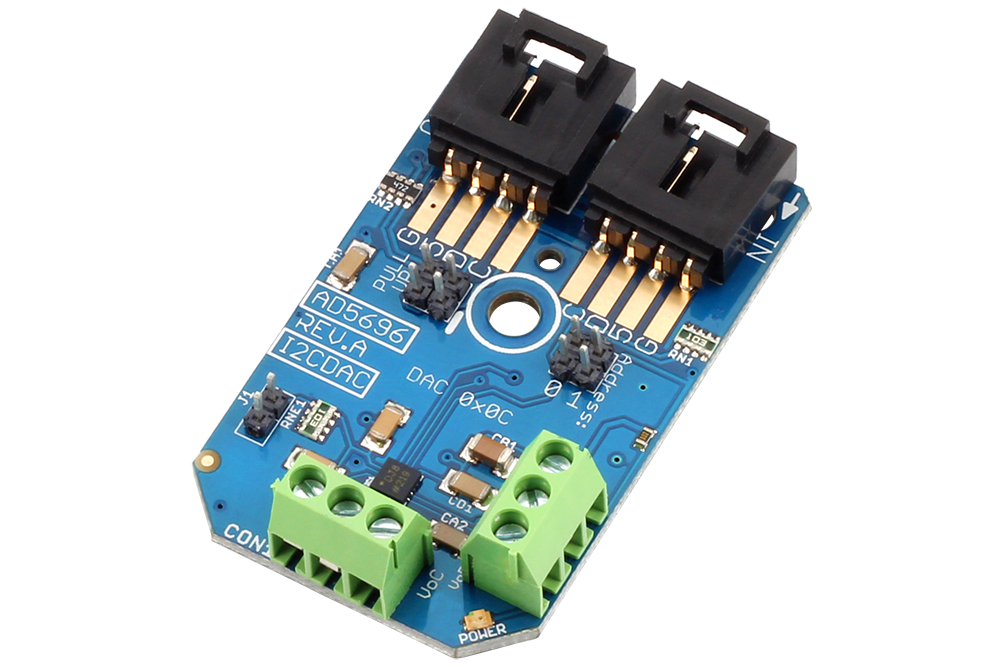

NCD PR1-40 - 단자대가 아래쪽에 있는 디지털 아날로그 변환 모듈
단자대가 아래쪽에 있는 디지털 아날로그 변환 모듈
