8채널 전압 출력을 한 모듈에 담은 DAC
NCD PR2C-1 AD5669 16비트 8채널 DAC I2C 미니 모듈 칩 : AD5669 출력 채널 : 8채널 출력 전압 : 0-5V 프로그래밍 가능
견적 받기NCD 한국 독점 공급 파트너

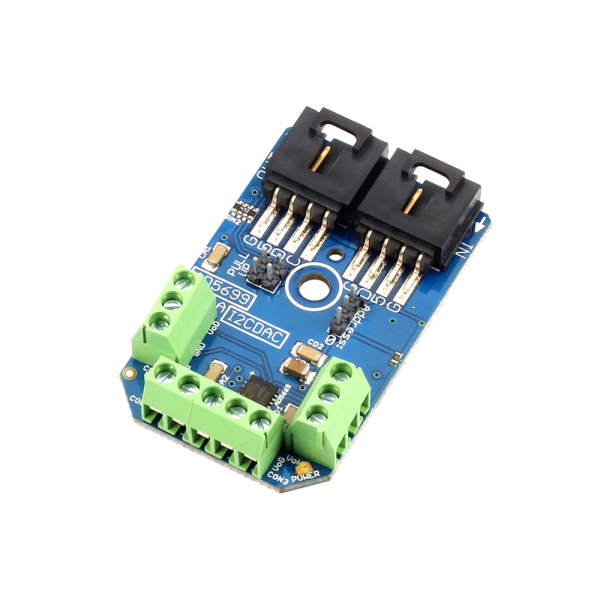

NCD PR2C-1은 AD5669 칩으로 8채널에서 0-5V를 16비트, 65,536단계로 출력하는 DAC(디지털-아날로그 변환기) I2C 미니 모듈입니다. 모듈 한 장에 출력이 8개라 출력 점이 많은 장비에서 모듈 수를 줄이고, 한 포트에 3개를 연결하면 24채널입니다. (주)테솔이 국내에 공식 공급합니다.
통신 속도는 400 kHz이고 주소는 플로팅 주소선 1개로 나눕니다. 시리즈에서 포트당 출력 수가 가장 많습니다.
제품 자료
연결 도면과 샘플 코드

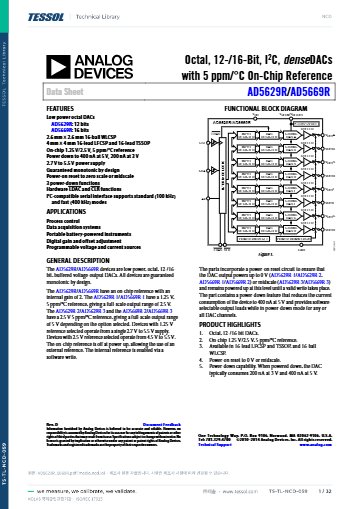

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
채널 계획
24채널 구성 시 모듈과 주소 배치
8채널 모듈 3개를 한 포트에 연결하면 24채널이 됩니다. 모듈마다 플로팅 주소선 상태를 달리해 서로 다른 주소를 갖게 하세요.
출력 코드는 채널별로 입력하며 한 스텝은 0.0000763V입니다. 채널 수가 많아도 호스트 쪽 I2C 포트는 하나만 사용합니다.

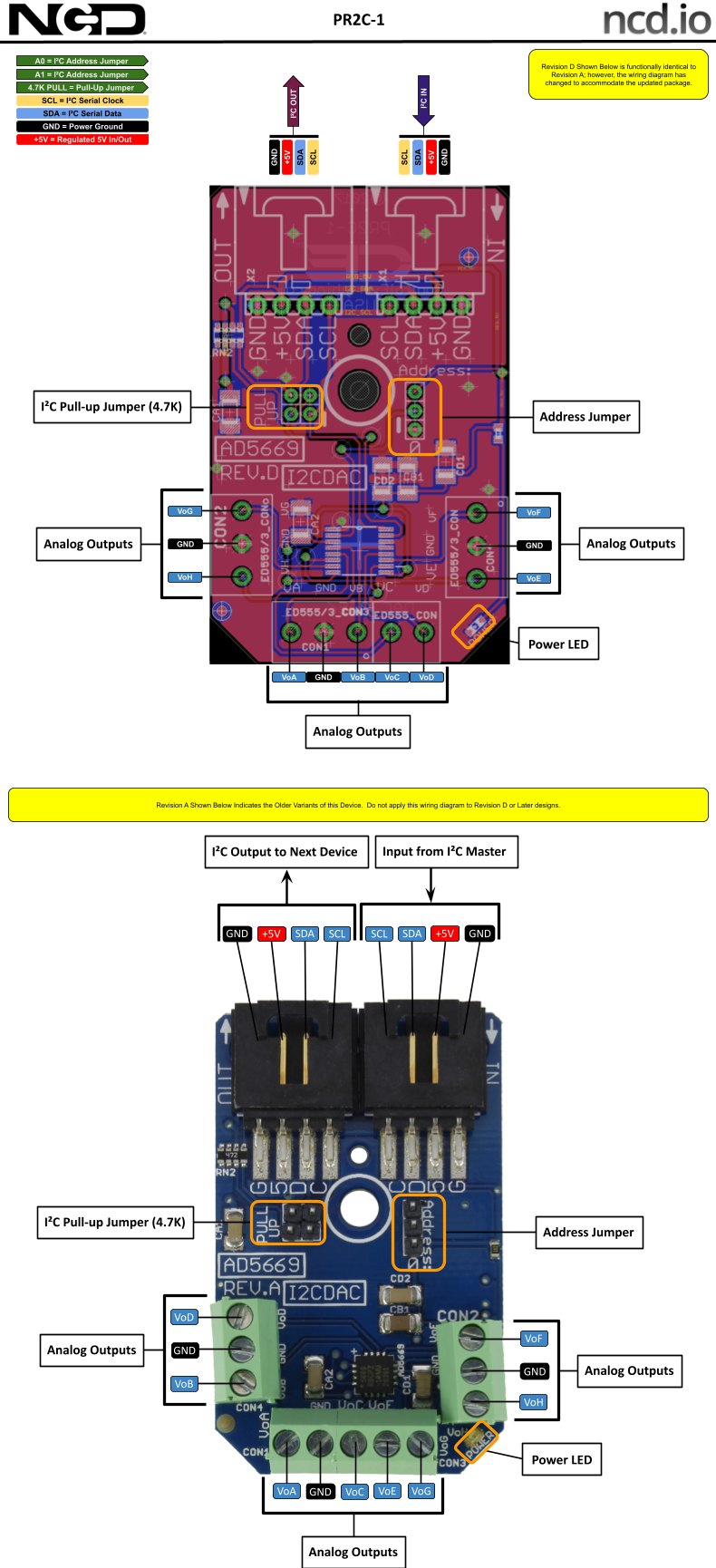

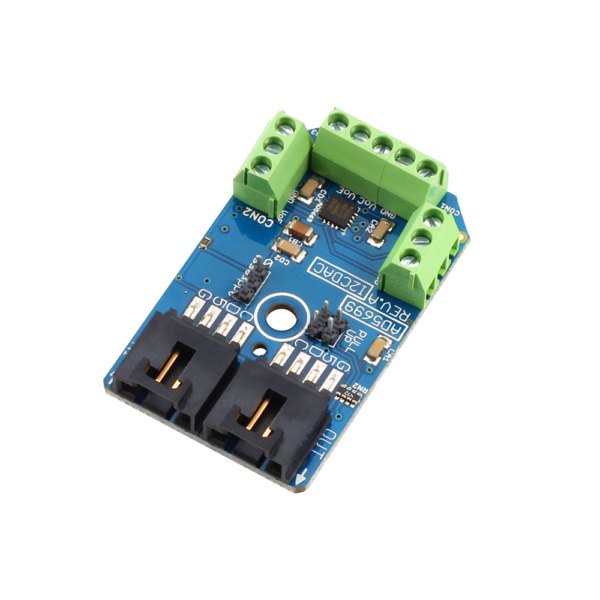

단자대 세 곳에 나뉜 8개 출력
출력 단자가 보드 세 곳의 단자대에 나뉘어 있어 채널별 배선이 구분됩니다. 단자 배치는 구성도에서 확인하세요.

연결·전원
8채널 모듈의 전원과 어댑터
5VDC는 I2C 버스 커넥터로 받고, 호스트에는 nodeLynk 마스터 어댑터가 필요합니다. 직접 배선하는 I2C 포트에서는 4.7K 풀업을 점퍼로 선택하며 케이블은 4선 76 mm가 포함됩니다.

사양
PR2C-1 AD5669 사양표
| 항목 | 사양 |
|---|---|
| 칩 | AD5669 |
| 출력 채널 | 8채널 |
| 출력 전압 | 0-5V 프로그래밍 가능 |
| 분해능 | 16비트, 65,536단계 (한 스텝 0.0000763V) |
| I2C 통신 속도 | 400 kHz |
| 주소 입력 | 플로팅 주소선 1개 |
| 포트당 모듈 수 | 3개 |
| 포트당 최대 채널 | 24개 |
| 동작 조정 | 프로그래밍 가능 이득 · 오프셋 |
| 전원 | 5VDC (I2C 버스 커넥터) |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 | 4핀 플러그, 납땜 없이 데이지 체인 |
| I2C 케이블 | 4선, 76 mm 포함 |
| 호스트 연결 | nodeLynk 마스터 어댑터 필요 |
활용 분야
다점 출력이 필요한 장비
- 다채널 시험 전압 — 8개 점에 서로 다른 전압을 동시에 설정합니다.
- 기준 전압 분배 — 장비 곳곳의 기준값을 한 모듈에서 채널별로 제어합니다.
- 이득·오프셋 조정 — 센서 신호 범위를 코드로 조정해 후단 회로에 전달합니다.
- 전류 소스 구성 — 채널별 전압을 전류 출력 회로의 기준으로 사용합니다.

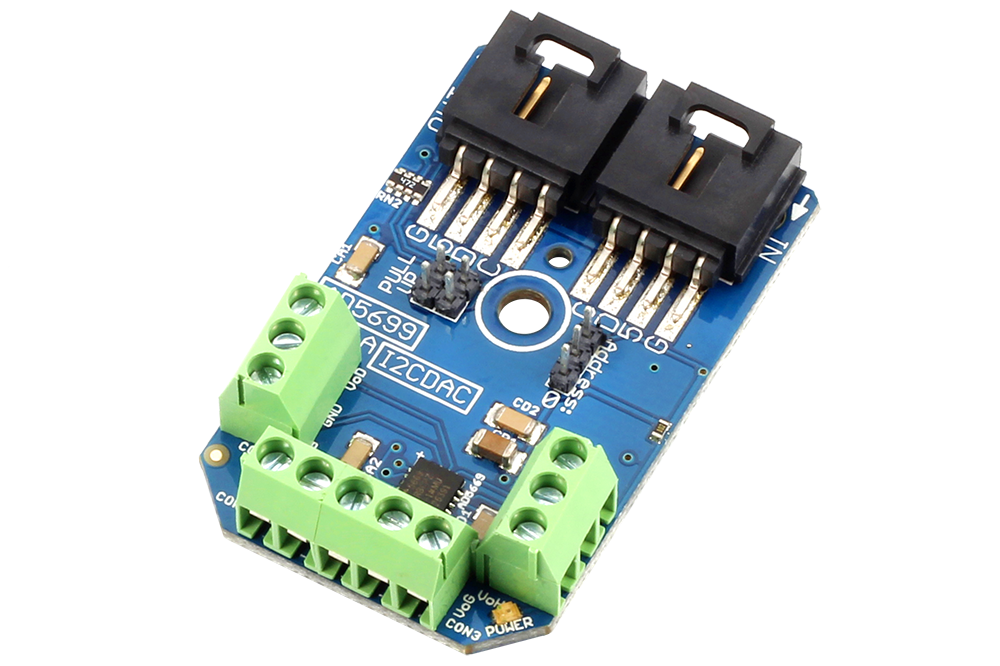

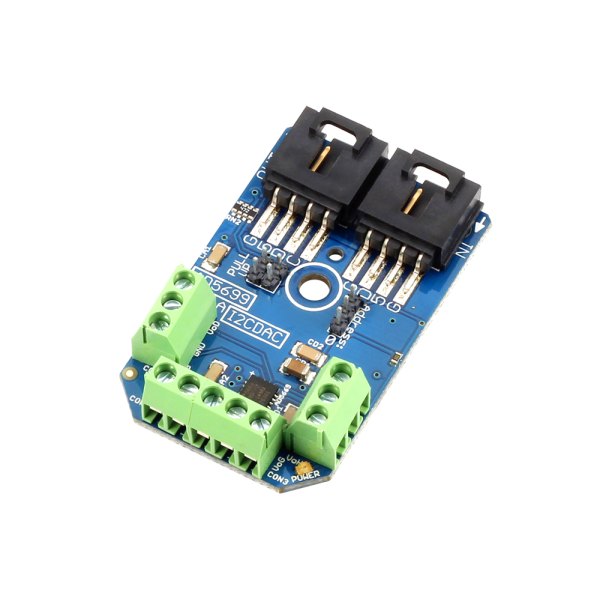

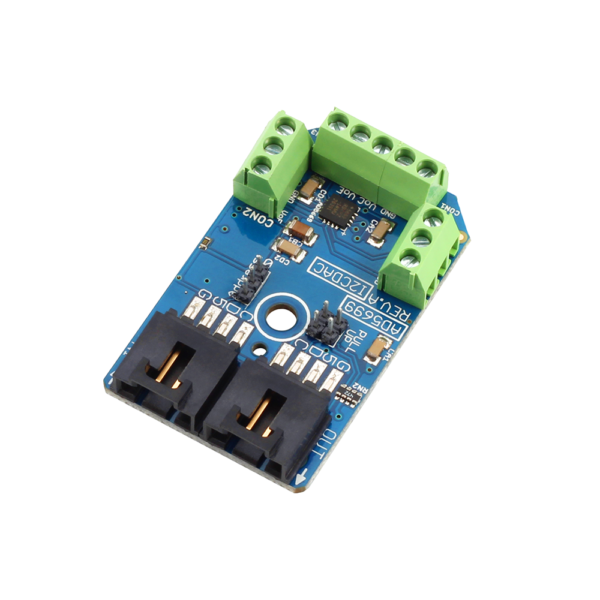

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2C-1과 같은 계열 모델
- PR1-42 — 1채널, 주소 입력 1개로 포트당 2개까지, 400 kHz
- PR1-41 — 2채널, 3.4 MHz 고속 통신, 포트당 3개
- PR1-40 — 4채널, 주소 입력선 2개로 포트당 4개, 최대 16채널
구성·옵션
PR2C-1 구성품과 준비할 어댑터
- 구성품 — I2C 미니 모듈 1개와 4선 I2C 케이블.
- 별매 — 호스트 보드용 I2C 쉴드·어댑터와 nodeLynk 마스터 어댑터.
관련 제품
NCD I2C 입력· 구동 모듈 더 보기
- NCD ADS1100 · ADS1114 · ADS1115 ADC 미니 모듈 (PR2C-3 · PR1-44 · PR1-43)
- NCD MCP3425 · 3426 · 3427 · 3428 ADC 미니 모듈 (PR1-49 · 48 · 47 · PR2B-1)
- NCD PCA9685 PWM FET 드라이버 · 디머 (4 · 8 · 16채널)
PR2C-1 한 포트에서 몇 채널까지 쓸 수 있습니까?
최대 24채널입니다. 8채널 모듈을 포트당 3개 연결합니다.
PR2C-1의 출력 전압 범위는 어떻게 됩니까?
0-5V이며 16비트, 65,536단계입니다. 한 스텝은 0.0000763V입니다.
PR2C-1은 고속 I2C를 지원합니까?
통신 속도는 400 kHz입니다. 3.4 MHz가 필요하면 PR1-41을 검토하세요.
PR2C-1 모듈 3개의 주소는 어떻게 나눕니까?
플로팅 주소선 1개의 설정 상태로 모듈마다 주소를 다르게 합니다. 구성도의 설정 방법을 따라 주소가 겹치지 않는지 확인하세요.
제품 자료
FAQ 자주묻는 질문
-
PR2C-1 한 포트에서 몇 채널까지 쓸 수 있습니까?
최대 24채널입니다. 8채널 모듈을 포트당 3개 연결합니다.
-
PR2C-1의 출력 전압 범위는 어떻게 됩니까?
0-5V이며 16비트, 65,536단계입니다. 한 스텝은 0.0000763V입니다.
-
PR2C-1은 고속 I2C를 지원합니까?
통신 속도는 400 kHz입니다. 3.4 MHz가 필요하면 PR1-41을 검토하세요.
-
PR2C-1 모듈 3개의 주소는 어떻게 나눕니까?
플로팅 주소선 1개의 설정 상태로 모듈마다 주소를 다르게 합니다. 구성도의 설정 방법을 따라 주소가 겹치지 않는지 확인하세요.
