고속 I2C로 두 채널을 갱신하는 DAC 모듈

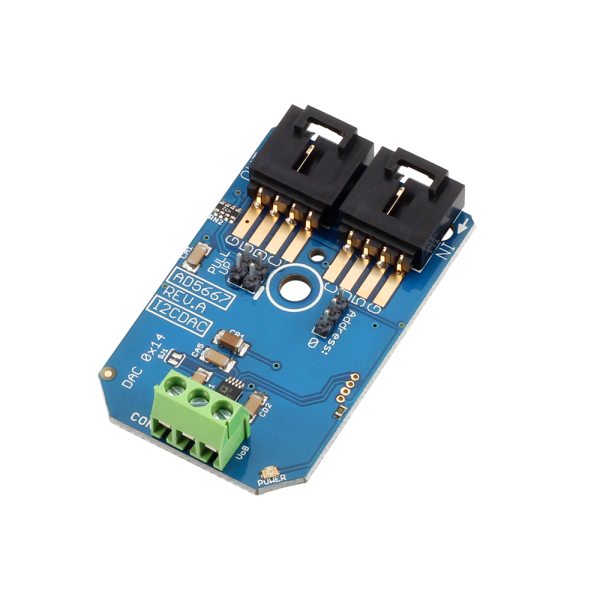

NCD PR1-41 AD5667 16비트 2채널 DAC I2C 미니 모듈 칩 : AD5667 출력 채널 : 2채널 출력 전압 : 0-5V 프로그래밍 가능
견적 받기NCD 한국 독점 공급 파트너

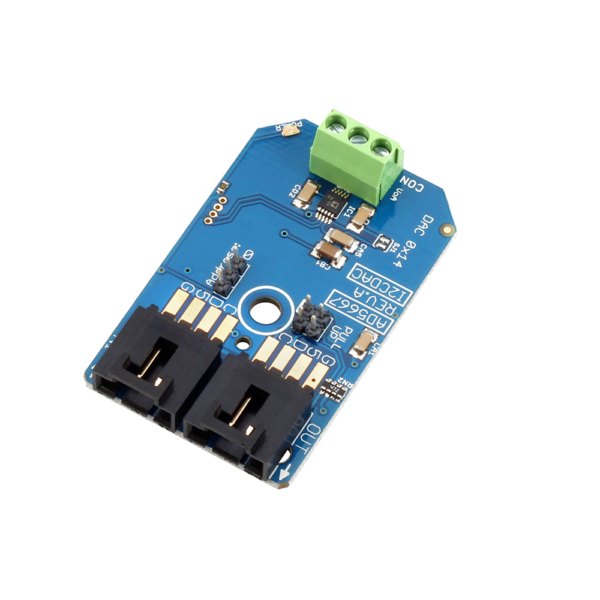

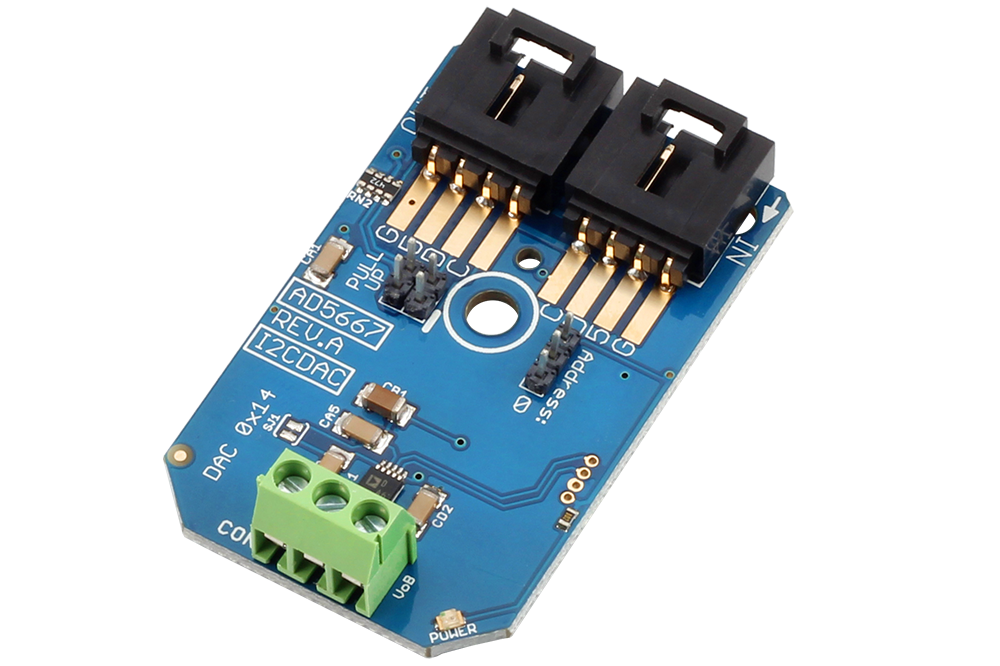

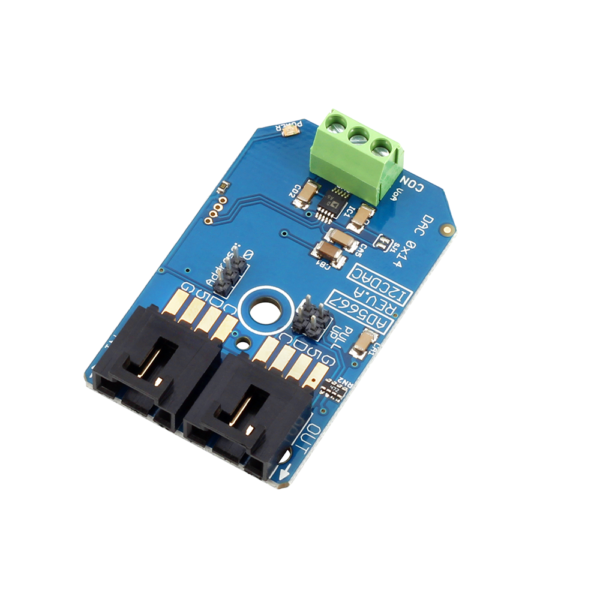

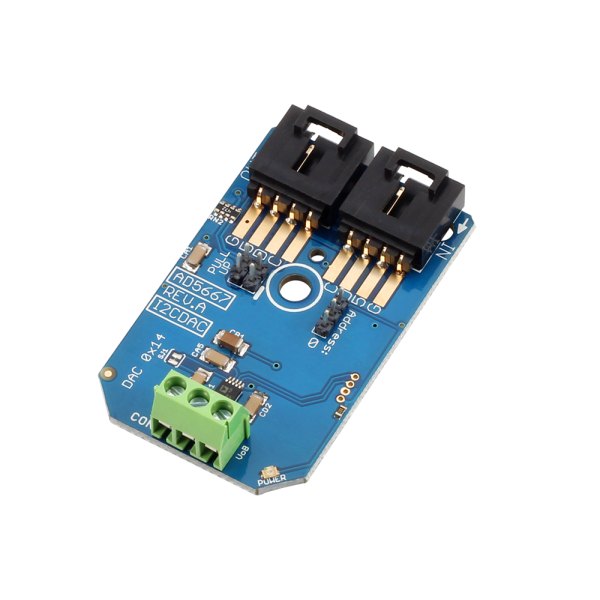

NCD PR1-41은 AD5667 칩으로 2채널에서 0-5V를 16비트, 65,536단계로 출력하는 DAC(디지털-아날로그 변환기) I2C 미니 모듈입니다. I2C 통신 속도가 3.4 MHz라 출력 갱신이 잦은 제어 루프에 맞습니다. (주)테솔이 국내에 공식 공급합니다.
출력 코드를 자주 보내도 버스 대기 시간이 짧습니다. 시작 주소는 0x08 · 0x0E입니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면

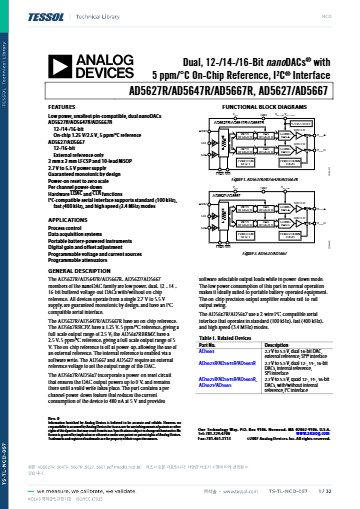

- AD5627R 5647R 5667R 5627 5667 데이터시트 (PDF)
- AD5667 I2CDAC 기계 도면 (JPG)
- AD5667 I2CDAC 배선도 (PDF)

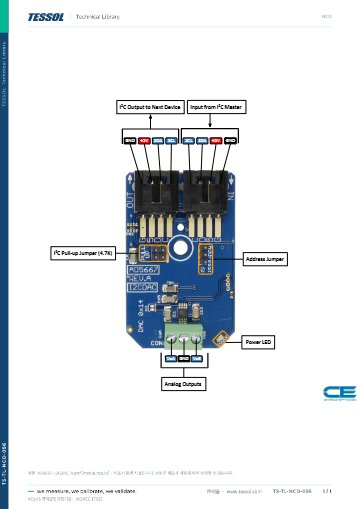

- AD5667 I2C 연결 도면 (PDF)
소프트웨어와 코드
버스 설계
PR1-41 고속 통신과 플로팅 주소 입력
PR1-41은 시리즈에서 유일하게 3.4 MHz 고속 통신을 지원하며, 나머지 세 모델은 400 kHz입니다.
플로팅 주소 입력 1개로 한 포트에 모듈 3개, 최대 6채널을 연결합니다. 같은 체인의 모든 장치는 서로 다른 I2C 주소를 가져야 합니다.

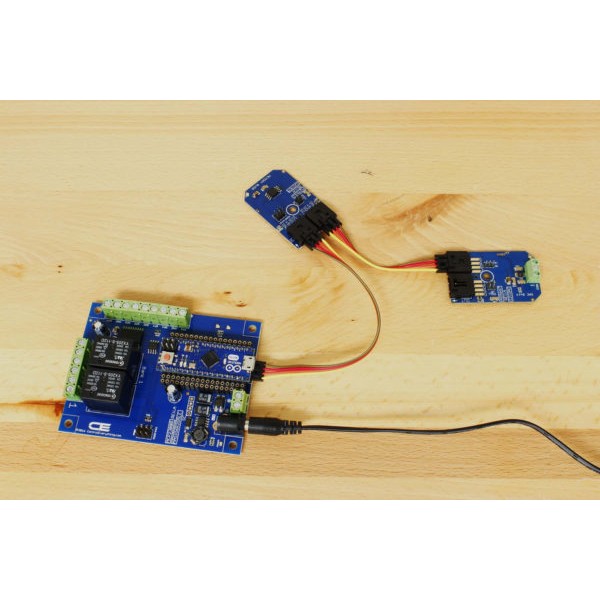

두 개를 이어 붙인 2채널 DAC
모든 모듈이 같은 4핀 커넥터를 사용하므로 케이블만 이으면 채널이 늘어납니다. 모듈마다 주소 입력을 다르게 설정하세요.


출력 계획
0.0000763V 단위로 채널별 전압 설정
한 스텝은 0.0000763V이며, 목표 전압을 이 값으로 나눈 정수를 채널별 코드로 입력합니다. 프로그래밍 가능한 이득과 오프셋으로 센서 신호의 범위도 조정합니다.

연결·전원
nodeLynk 어댑터와 5VDC 공급
전원 5VDC는 I2C 버스 커넥터에서 받고, 호스트에는 nodeLynk 마스터 어댑터가 필요합니다. 직접 배선하는 포트에서는 4.7K 풀업 저항을 점퍼로 선택하며, 포함된 케이블은 4선 76 mm입니다.
사양
PR1-41 AD5667 사양표
| 항목 | 사양 |
|---|---|
| 칩 | AD5667 |
| 출력 채널 | 2채널 |
| 출력 전압 | 0-5V 프로그래밍 가능 |
| 분해능 | 16비트, 65,536단계 (한 스텝 0.0000763V) |
| I2C 통신 속도 | 3.4 MHz |
| 주소 입력 | 플로팅 주소 입력 1개, 시작 주소 0x08 · 0x0E |
| 포트당 모듈 수 | 3개 |
| 포트당 최대 채널 | 6개 |
| 동작 조정 | 프로그래밍 가능 이득 · 오프셋 |
| 전원 | 5VDC (I2C 버스 커넥터) |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 | 4핀 플러그, 납땜 없이 데이지 체인 |
| I2C 케이블 | 4선, 76 mm 포함 |
| 호스트 연결 | nodeLynk 마스터 어댑터 필요 |
활용 분야
갱신 주기가 짧은 제어 출력
- 프로그래밍 가능 전압 소스 — 두 채널에서 서로 다른 시험 전압을 동시에 출력합니다.
- 이득·오프셋 보정 — 센서 신호 범위를 코드로 바꿔 후단 회로에 전달합니다.
- 장비 기준 전압 제어 — 여러 곳의 기준값을 채널별로 나눠 설정합니다.
- 전류 소스 기준값 — 전압 출력을 전류 회로의 입력으로 사용합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR1-41과 같은 계열 모델
- PR1-42 — 1채널, 주소 입력 1개로 포트당 2개까지, 400 kHz
- PR1-40 — 4채널, 주소 입력선 2개로 포트당 4개, 최대 16채널
- PR2C-1 — 8채널, 포트당 3개로 최대 24채널
구성·옵션
PR1-41 구성품과 호스트용 별매품
- 구성품 — I2C 미니 모듈 1개와 4선 I2C 케이블.
- 별매 — 호스트 보드용 I2C 쉴드·어댑터와 nodeLynk 마스터 어댑터.
관련 제품
함께 쓰는 I2C 입력·PWM 모듈
- NCD ADS1100 · ADS1114 · ADS1115 ADC 미니 모듈 (PR2C-3 · PR1-44 · PR1-43)
- NCD MCP3425 · 3426 · 3427 · 3428 ADC 미니 모듈 (PR1-49 · 48 · 47 · PR2B-1)
- NCD PCA9685 PWM FET 드라이버 · 디머 (4 · 8 · 16채널)
PR1-41을 3.4 MHz로 쓰려면 무엇이 필요합니까?
3.4 MHz를 지원하는 I2C 호스트가 필요합니다. 호스트는 nodeLynk 마스터 어댑터로 연결합니다.
PR1-41은 한 포트에 몇 개까지 연결합니까?
3개까지 연결하며 최대 6채널을 구성합니다. 주소 입력을 모듈마다 다르게 설정해 주소가 겹치지 않게 하세요.
PR1-41로 전류 출력을 만들 수 있습니까?
전압 출력을 전류 소스 회로의 기준으로 사용하는 구성에 맞습니다. 4-20mA 같은 전류 루프 자체가 필요하면 별도의 전류 출력 모듈을 검토하세요.
PR1-41 출력 범위를 바꿀 수 있습니까?
출력은 0-5V로 정해져 있습니다. 범위 조정은 프로그래밍 가능한 이득·오프셋 범위 안에서 하고 그 밖은 후단 회로로 처리합니다.
제품 자료
FAQ 자주묻는 질문
-
PR1-41을 3.4 MHz로 쓰려면 무엇이 필요합니까?
3.4 MHz를 지원하는 I2C 호스트가 필요합니다. 호스트는 nodeLynk 마스터 어댑터로 연결합니다.
-
PR1-41은 한 포트에 몇 개까지 연결합니까?
3개까지 연결하며 최대 6채널을 구성합니다. 주소 입력을 모듈마다 다르게 설정해 주소가 겹치지 않게 하세요.
-
PR1-41로 전류 출력을 만들 수 있습니까?
전압 출력을 전류 소스 회로의 기준으로 사용하는 구성에 맞습니다. 4-20mA 같은 전류 루프 자체가 필요하면 별도의 전류 출력 모듈을 검토하세요.
-
PR1-41 출력 범위를 바꿀 수 있습니까?
출력은 0-5V로 정해져 있습니다. 범위 조정은 프로그래밍 가능한 이득·오프셋 범위 안에서 하고 그 밖은 후단 회로로 처리합니다.
