NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈

MODEL
Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈
브랜드
NCD

보조 신호 전환까지 맡는⁣ 1채널 포텐쇼미터

NCD PR1-33-MP AD5241 디지털 포텐쇼미터 1채널 디지털 출력 I2C 미니 모듈⁣ 채널 수 : 1채널⁣ 위치 수 : 256 위치(탭)⁣ 저항 옵션 : 10K

견적 받기

NCD 한국 독점 공급 파트너

저항을 1M까지 올려야 하거나 조정 회로 옆에서 신호 전환이 하나 더 필요하면 NCD PR1-33-MP가 맞습니다. PR1-33-MP는 Analog Devices AD5241 칩으로 256 위치 와이퍼 1개에 프로그래밍 가능한 디지털 출력 2개를 더한 1채널 디지털 포텐쇼미터(Digital Potentiometer) I2C 미니 모듈입니다. (주)테솔이 국내에 공식 공급합니다.

저항 옵션은 10K, 100K, 1M이며 주문할 때 정합니다. 와이퍼 리드백을 지원하고 400 kHz로 통신합니다.

1채널

256 위치 와이퍼

디지털 출력 2개

프로그래밍 가능

10K · 100K · 1M

주문 시 저항 선택

0x2C

I2C 시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

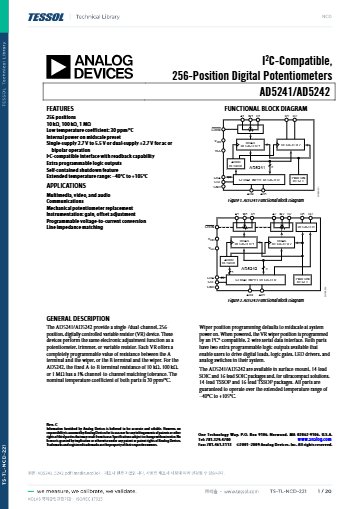

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

256 위치

와이퍼 이동 단계(탭)

1 ~ 4채널

모델별 전위차계 수

400 kHz

I2C 통신 속도

5 mA

전위차계당 처리 전류

디지털 출력

AD5241 디지털 출력 2개로⁣ 보조 신호 전환

프로그래밍 가능한 디지털 출력 2개는 이 계열에서 AD5241에만 있습니다. 와이퍼와 같은 I2C 버스에서 출력을 제어해 보조 제어(auxiliary control) 신호를 별도 칩 없이 처리합니다.

디지털 출력의 전기적 한계는 칩 자료에서 확인한 뒤 부하를 연결하세요. 전위차계 쪽은 5 mA, +5VDC 이하로 사용합니다.

핵심 특징현장에서 달라지는 점
1M 저항 옵션고임피던스 회로에서도 10K~1M 범위에서 값을 골라 맞출 수 있습니다.
디지털 출력 2개와이퍼 조정과 보조 신호 출력을 한 칩에서 처리합니다.
와이퍼 리드백현재 와이퍼 설정을 I2C로 읽어 교정 뒤 값을 검증합니다.
납땜 없는 연결4핀 플러그로 I2C 버스에 데이지 체인 방식으로 연결합니다.

릴레이 컨트롤러와 케이블 연결

NCD 컨트롤러와 같은 I2C 버스에 4선 케이블로 이어 붙입니다. 버스 위 장치는 연결 순서가 아니라 주소로 구분하므로, 같은 계열 장치를 추가할 때는 주소가 겹치지 않는지 점검하세요.

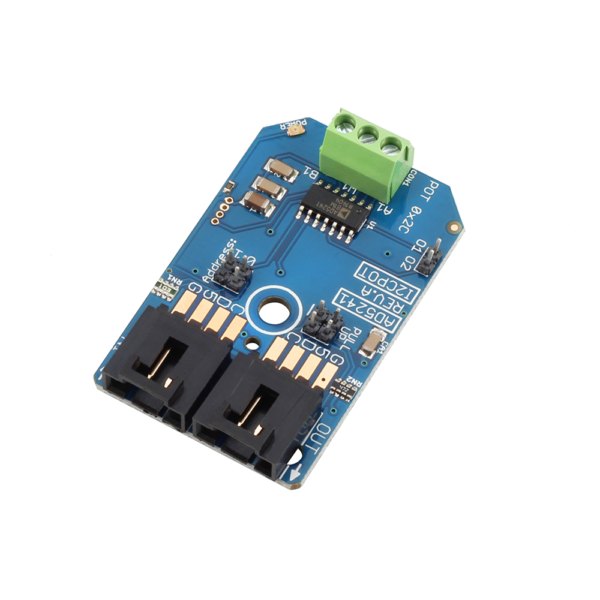

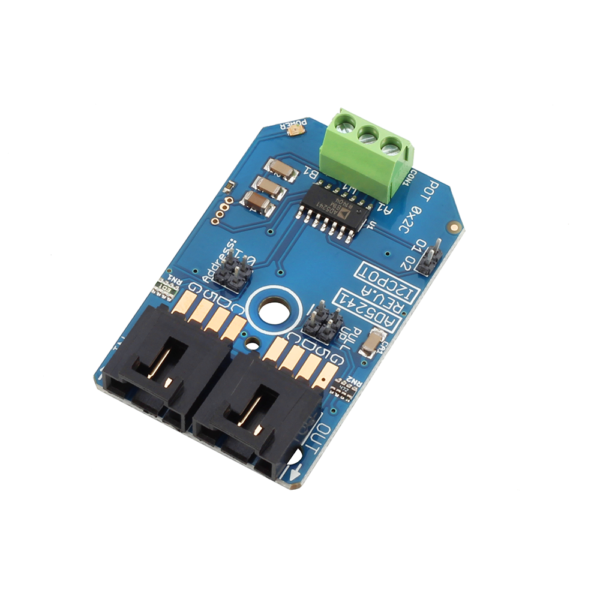

NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈 - 단자대와 I2C 커넥터가 보이는 디지털 포텐쇼미터 모듈
단자대와 I2C 커넥터가 보이는 디지털 포텐쇼미터 모듈

주소·배선

AD5241 연결 전원과⁣ 풀업 점퍼

AD5241은 5VDC로 동작하고 I2C 시작 주소는 0x2C입니다. AD5252·AD5254도 0x2C에서 시작하므로 한 버스에 함께 올릴 때는 주소가 겹치지 않는지 확인하세요.

직접 만든 I2C 포트에 배선하면 보드의 4.7K 풀업을 점퍼로 선택합니다. 76 mm 4선 I2C 케이블이 함께 들어 있습니다.

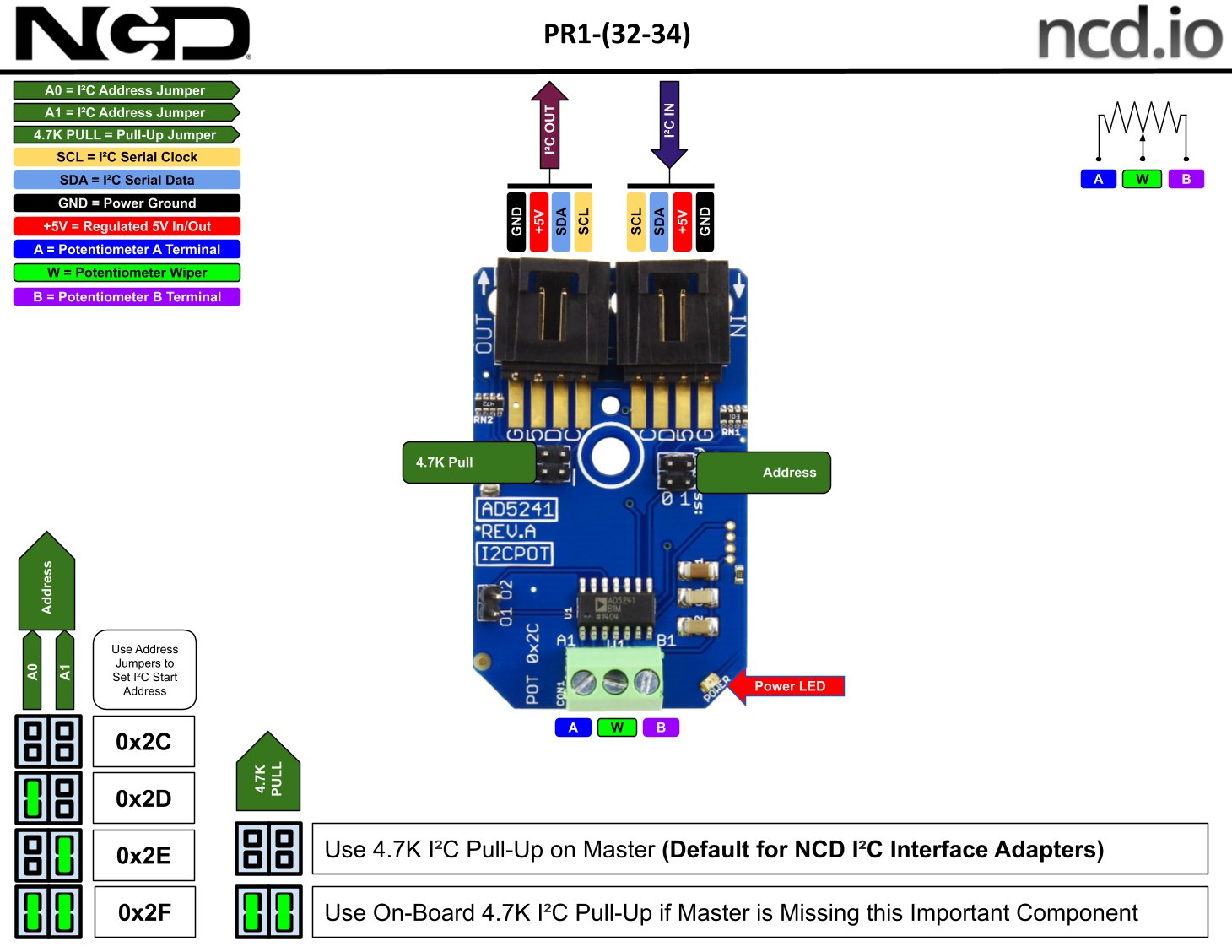

NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈 - 디지털 포텐쇼미터 모듈의 I2C 주소와 단자 위치 설명도
디지털 포텐쇼미터 모듈의 I2C 주소와 단자 위치 설명도

사양

AD5241 상세 사양

항목사양
품번PR1-33-MP (칩 Analog Devices AD5241)
채널 수1채널
위치 수256 위치(탭)
저항 옵션10K · 100K · 1M (주문 시 선택)
프로그래밍 가능 디지털 출력2개
I2C 시작 주소0x2C
통신 속도400 kHz
전위차계 처리 전류5 mA
전위차계 최대 전압+5VDC 이하 (5 mA 기준)
와이퍼 리드백지원
동작 전원5VDC
풀업 저항4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
케이블4선 I2C 케이블 76 mm 포함

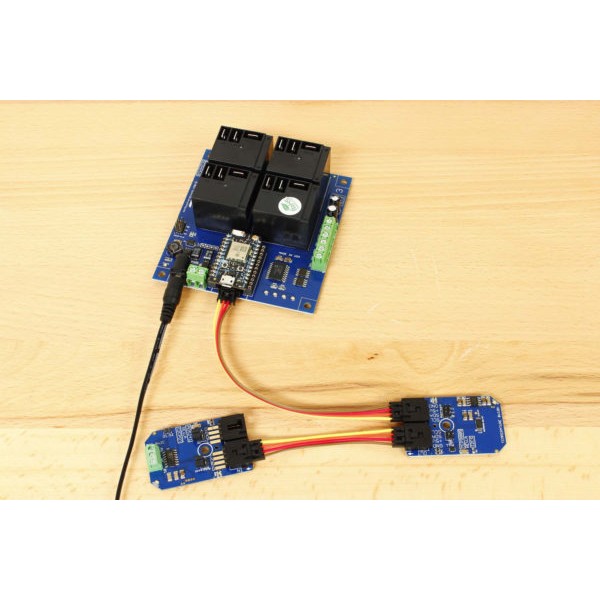

NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈 - 릴레이 컨트롤러에 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 모듈을 케이블로 연결한 모습

활용 분야

AD5241이 맞는⁣ 조정·전환 회로

  • 고임피던스 센서 교정 — 1M 옵션으로 입력 임피던스가 큰 회로의 편차를 보정합니다.
  • 보조 제어 — 디지털 출력 2개로 주변 회로의 보조 신호를 켜고 끕니다.
  • LED 밝기 조정 — 밝기를 256단계로 나눠 맞춥니다.
  • 프로그래밍 전원 — 전압 설정 저항을 코드 값에 맞춰 바꿉니다.
  • 기계식 전위차계 대체 — 수동 조정부를 디지털 제어로 바꿉니다.

제품 상세 이미지

NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈 상세 이미지 1

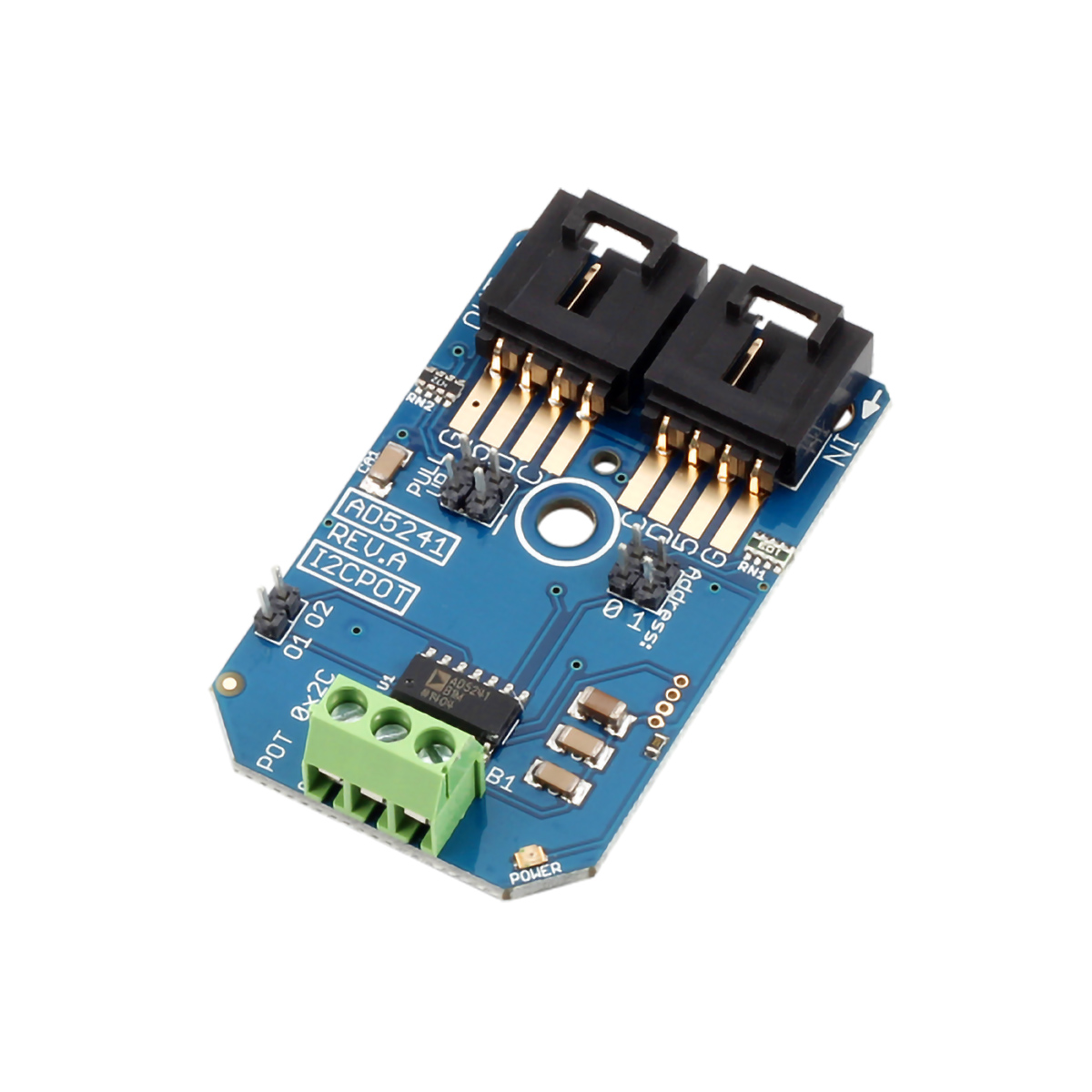

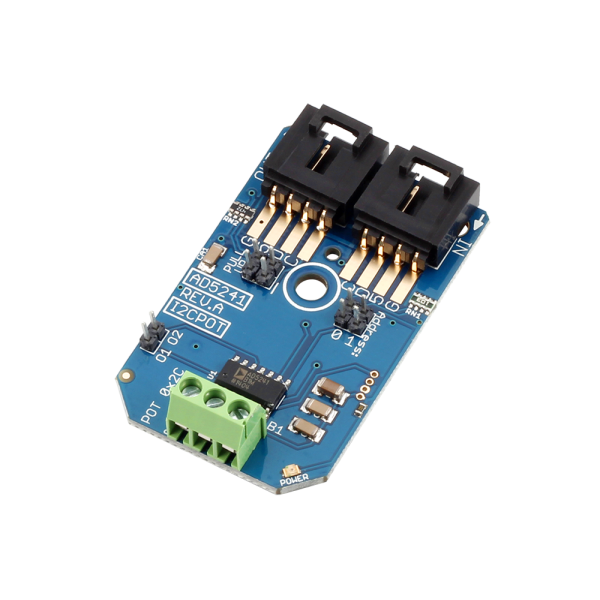

NCD Analog Devices AD5241 디지털 포텐쇼미터 1 채널 256- 위치 디지털 출력 I2C 미니 모듈 - 커넥터가 위쪽에 있는 디지털 포텐쇼미터 모듈
