NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈

MODEL
Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈
브랜드
NCD

이득과 오프셋을⁣ 두 채널로 조정

NCD PR1-31-MP AD5252 디지털 포텐쇼미터 2채널 I2C 미니 모듈⁣ 채널 수 : 2채널⁣ 위치 수 : 채널당 256 위치(탭)⁣ 저항 옵션 : 1K

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-31-MP(AD5252)는 채널당 256 위치 와이퍼를 I2C 명령으로 이동시키는 2채널 디지털 포텐쇼미터(Digital Potentiometer) 미니 모듈입니다. 한 모듈에 독립된 전위차계 두 개가 실려 있어 이득과 오프셋처럼 짝으로 움직이는 조정점을 같은 버스에서 코드로 맞춥니다. (주)테솔이 국내에 공식 공급합니다.

저항 범위는 1K, 10K, 50K, 100K 가운데 주문할 때 정하고, 와이퍼 리드백으로 현재 설정을 다시 읽어 검증할 수 있습니다. 시작 주소 0x2C 기준으로 I2C 포트당 최대 4개까지 추가해 채널 수를 늘립니다.

2채널

독립 전위차계 2개

256 위치

채널당 와이퍼 탭

1K ~ 100K

주문 시 저항 선택

400 kHz

I2C 통신 속도

제품 자료

연결 도면과⁣ 샘플 코드

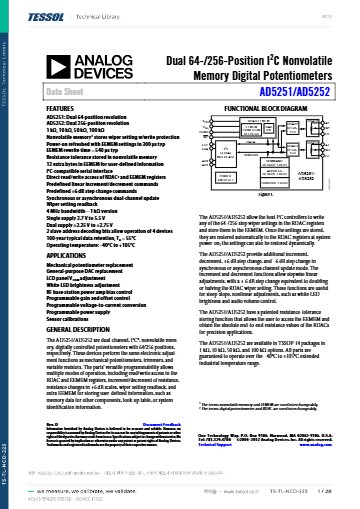

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

256 위치

와이퍼 이동 단계(탭)

1 ~ 4채널

모델별 전위차계 수

400 kHz

I2C 통신 속도

5 mA

전위차계당 처리 전류

저항 선택

AD5252 저항 옵션을⁣ 정하는 기준

저항 범위는 주문 시 정하고 이후에는 바꾸지 못합니다. 1K, 10K, 50K, 100K 중에서 후단 회로의 입력 임피던스와 필요한 조정 분해능을 계산해 고르세요.

채널당 전류는 5 mA까지이고 단자 전압은 +5VDC 이하로 유지합니다. 이 범위를 넘는 신호는 버퍼 회로를 거치고, 전위차계는 제어 용도로만 사용하세요.

핵심 특징현장에서 달라지는 점
독립 2채널전위차계 두 개를 따로 제어하므로 이득 조정과 오프셋 조정을 한 모듈에서 처리합니다.
와이퍼 리드백조정 뒤 채널별 와이퍼 값을 I2C로 읽어 설정이 적용됐는지 코드에서 검증합니다.
납땜 없는 연결4핀 플러그로 I2C 버스에 데이지 체인 방식으로 연결하므로 배선 변경이 빠릅니다.
풀업 저항 선택직접 배선하는 I2C 포트에는 4.7K 풀업을 점퍼로 선택해 사용합니다.

채널별 와이퍼 값 읽기

두 채널의 와이퍼 위치를 각각 읽어, 교정 절차가 끝난 직후 설정값을 검증하는 단계를 코드에 넣습니다.

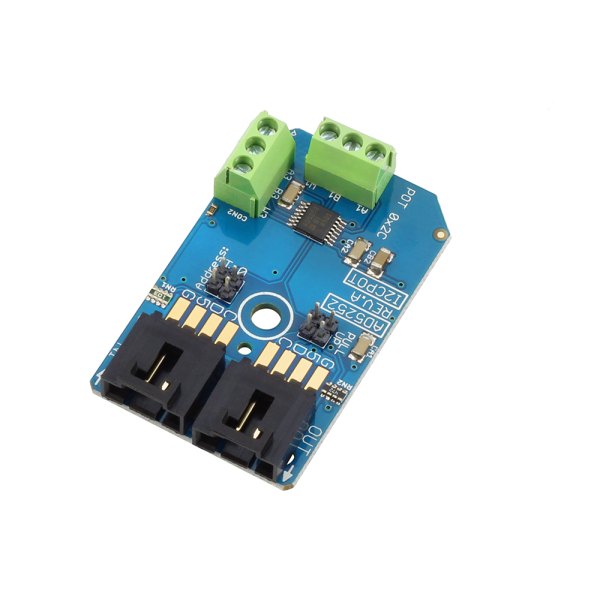

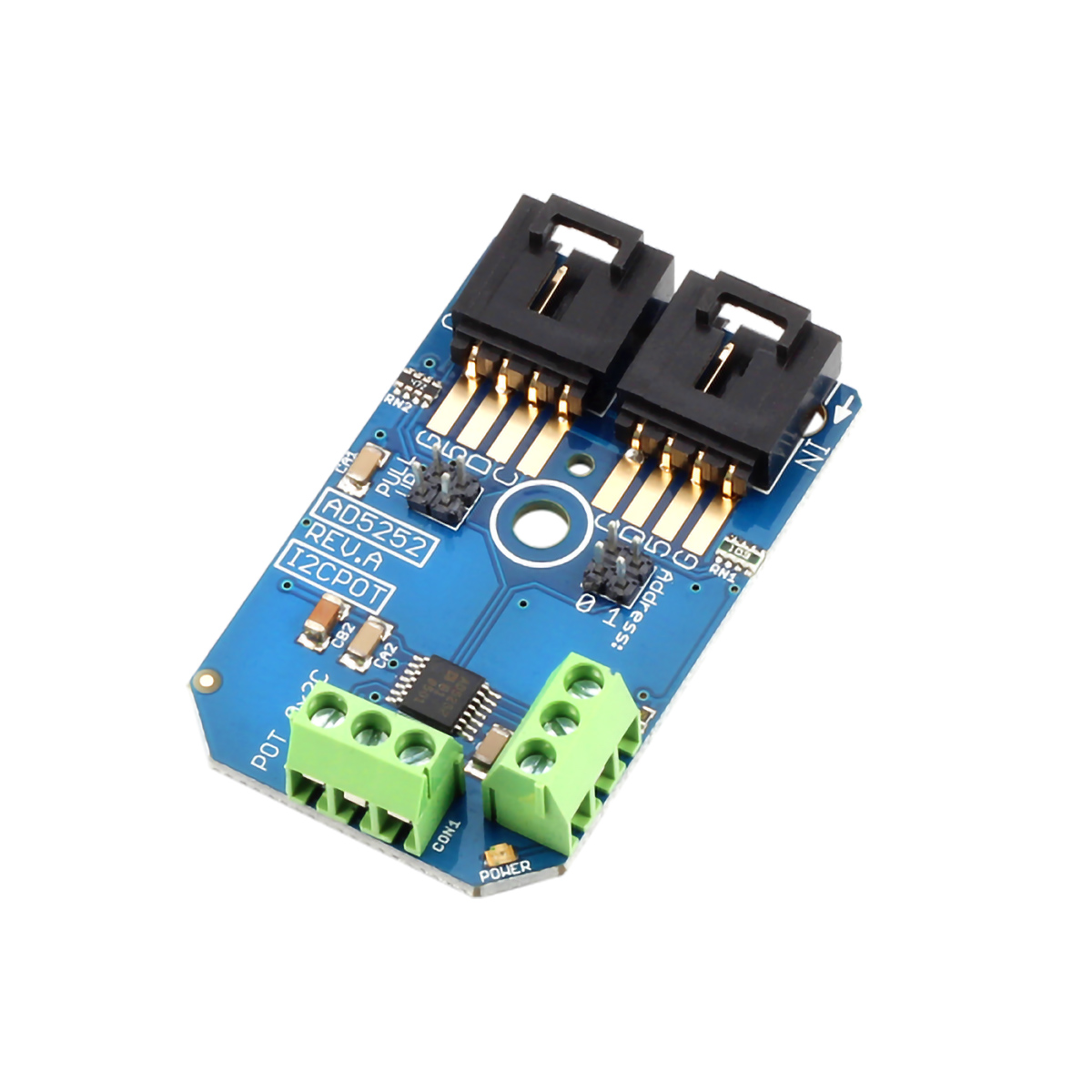

NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈 - 포텐쇼미터 단자대와 I2C 커넥터가 있는 미니 모듈
포텐쇼미터 단자대와 I2C 커넥터가 있는 미니 모듈

주소·배선

AD5252 시작 주소 0x2C와⁣ 4개 추가 연결

AD5252의 I2C 시작 주소는 0x2C입니다. 시작 주소가 같은 0x2C인 AD5241·AD5254와 같은 버스에 올리면 주소가 겹칠 수 있으므로 배치 전에 목록을 대조하세요.

동작 전원은 5VDC이고 76 mm 4선 I2C 케이블이 포함됩니다. NCD 마스터 장치에는 풀업 저항이 이미 들어 있으므로 점퍼 설정은 직접 구성한 I2C 포트에서만 확인합니다.

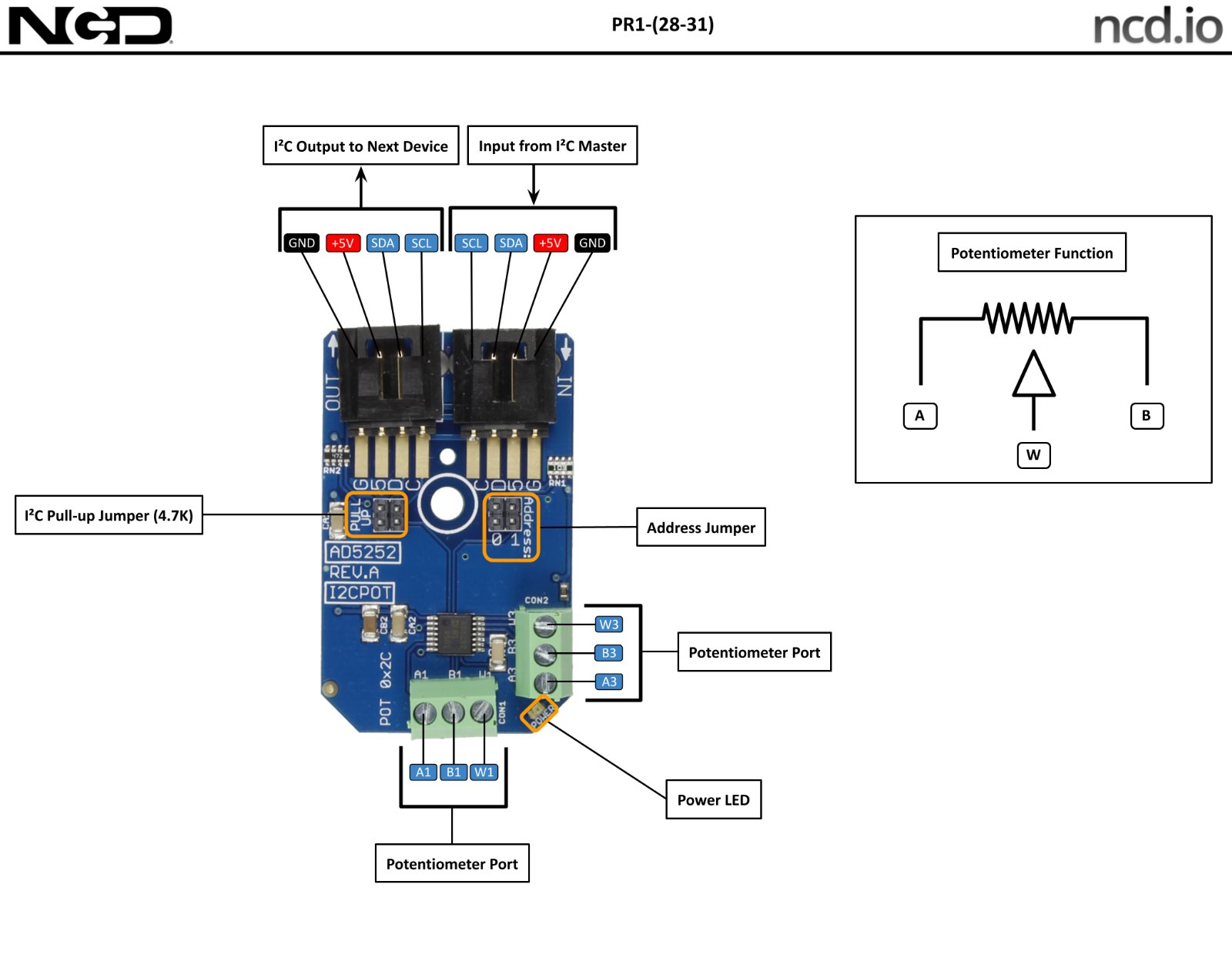

NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈 - 디지털 포텐쇼미터 모듈의 연결부와 단자 위치 설명도
디지털 포텐쇼미터 모듈의 연결부와 단자 위치 설명도

사양

AD5252 사양표

항목사양
품번PR1-31-MP (칩 Analog Devices AD5252)
채널 수2채널
위치 수채널당 256 위치(탭)
저항 옵션1K · 10K · 50K · 100K (주문 시 선택)
I2C 시작 주소0x2C
I2C 포트당 추가 장치최대 4개
통신 속도400 kHz
전위차계당 처리 전류5 mA
전위차계 최대 전압+5VDC 이하 (5 mA 기준)
와이퍼 리드백지원
동작 전원5VDC
풀업 저항4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
케이블4선 I2C 케이블 76 mm 포함

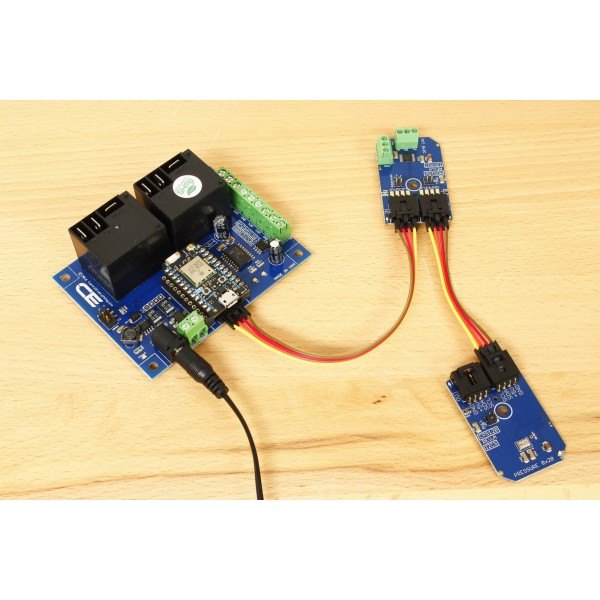

NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈 - 릴레이 컨트롤러에 모듈들을 케이블로 연결한 모습
릴레이 컨트롤러에 모듈들을 케이블로 연결한 모습

활용 분야

2채널 조정이 필요한⁣ 아날로그 회로

  • 센서 교정 — 이득과 오프셋을 채널 하나씩 맡겨 센서마다 다른 편차를 보정합니다.
  • 프로그래밍 전원 — 출력 전압을 정하는 저항을 코드 값으로 바꿔 전압을 조정합니다.
  • 필터 차단 주파수 조정 — 두 저항을 함께 움직여 필터 특성을 바꿉니다.
  • LED 밝기 조정 — 256단계로 나눠 밝기를 맞춥니다.
  • 기계식 트리머 대체 — 손으로 돌리던 조정부를 디지털 제어로 바꿉니다.

제품 상세 이미지

NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈 상세 이미지 1

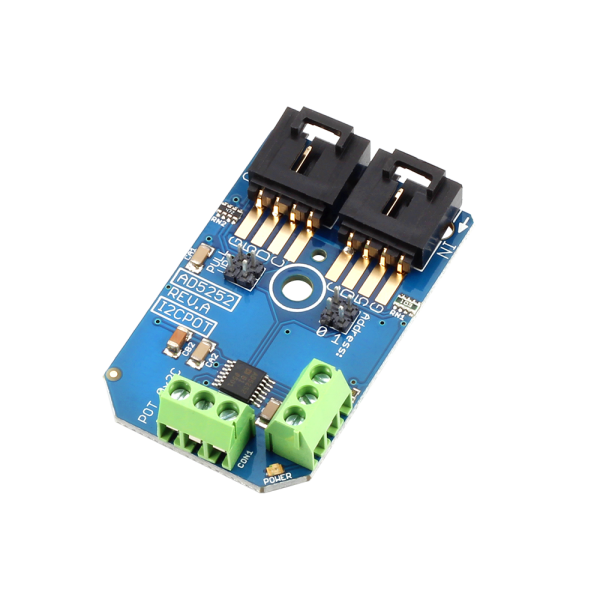

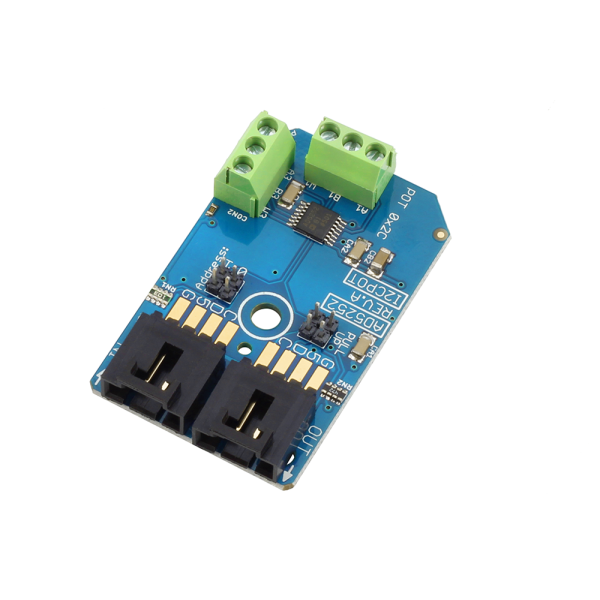

NCD Analog Devices AD5252 디지털 포텐쇼미터 2 채널 256- 위치 I2C 미니 모듈 - 녹색 단자대 두 개가 보이는 디지털 포텐쇼미터 모듈
녹색 단자대 두 개가 보이는 디지털 포텐쇼미터 모듈
