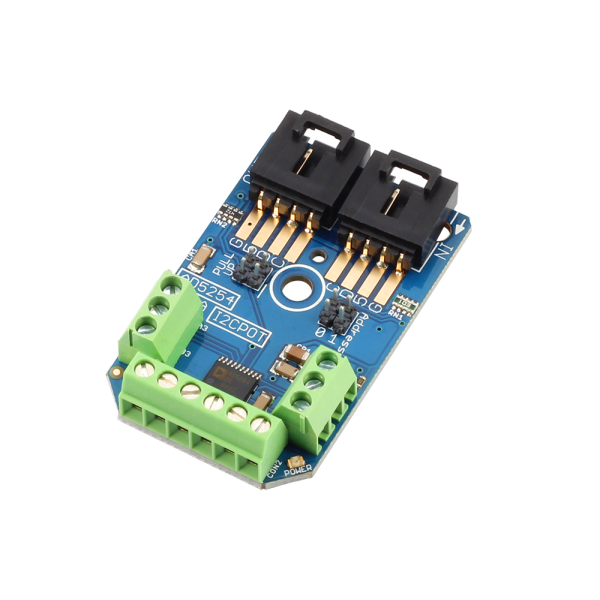

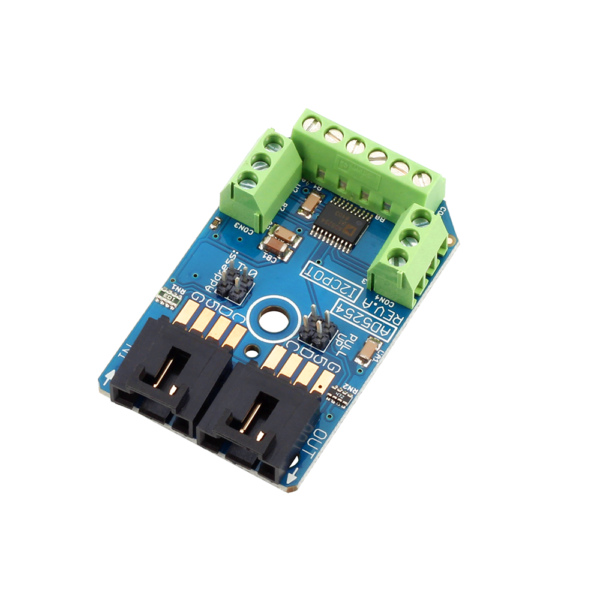

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈

MODEL
Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈
브랜드
NCD
제품 자료
제품문의 구매하기

기계식 트리머 대신
코드로 조정하는 디지털 포텐쇼미터

NCD 디지털 포텐쇼미터 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD 디지털 포텐쇼미터 I2C 미니 모듈은 256 위치의 와이퍼를 I2C 명령으로 이동시키는 1~4채널 디지털 전위차계(디지털 포텐쇼미터, 디지털 가변저항) 모듈입니다. AD5241·AD5259·AD5252·AD5254 4종으로 센서 교정과 아날로그 회로 조정에서 기계식 트리머를 코드 제어로 대체합니다.

모든 모델이 400 kHz로 통신하고 전위차계마다 5 mA, 최대 +5VDC까지 처리하며, 와이퍼 리드백으로 현재 설정을 다시 확인합니다. 저항 범위를 주문 시 정하는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

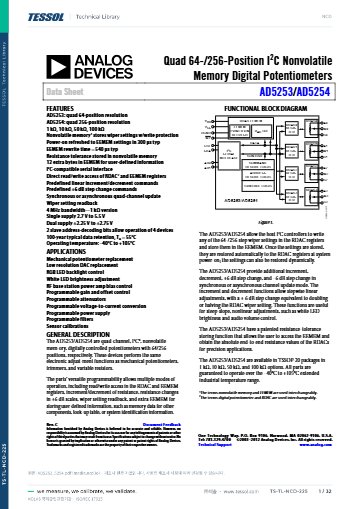

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

256 위치

와이퍼 이동 단계(탭)

1 ~ 4채널

모델별 전위차계 수

400 kHz

I2C 통신 속도

5 mA

전위차계당 처리 전류

특징

기계식 트리머를
코드로 대체

핵심 특징현장에서 달라지는 점
256 위치 와이퍼저항값을 256단계로 나눠 설정하므로 이득·오프셋을 세밀하게 조정합니다.
와이퍼 리드백현재 와이퍼 설정을 I2C로 다시 읽어 전원 재투입 뒤에도 값을 확인합니다.
1~4채널 모델채널 수가 다른 4종 가운데 회로에 필요한 전위차계 수에 맞춰 선택합니다.
주문 시 저항 선택모델별 저항 범위 옵션에서 회로의 임피던스에 맞는 값을 선택합니다.
프로그래밍 가능 디지털 출력(AD5241)출력 2개를 추가로 제어해 보조 신호 전환까지 한 칩에서 처리합니다.
납땜 없는 데이지 체인4핀 플러그로 I2C 버스에 연결하므로 배선 변경이 빠릅니다.

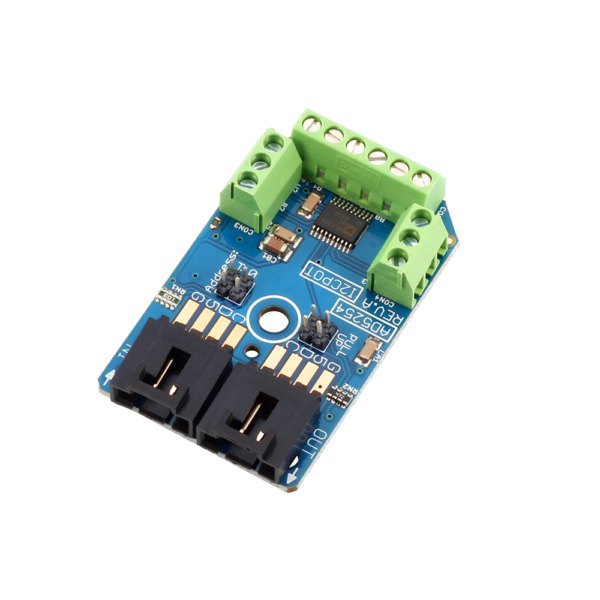

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈 - 양쪽에 녹색 단자대가 있는 4채널 포텐쇼미터 모듈
양쪽에 녹색 단자대가 있는 4채널 포텐쇼미터 모듈

저항 선택

모델별 저항 옵션과
선택 순서

저항 범위는 주문할 때 정하며 이후 교체하지 못하므로, 회로의 입력 임피던스와 필요한 분해능을 먼저 계산하세요. AD5241은 10K·100K·1M, AD5259는 5K·10K·50K·100K, AD5252와 AD5254는 1K·10K·50K·100K에서 선택합니다.

전위차계 하나가 처리하는 전류는 5 mA이고 단자 전압은 +5VDC 이하입니다. 이 범위를 넘는 신호는 후단에 버퍼 회로를 두고 전위차계는 제어용으로만 사용하세요.

모델 (NCD SKU)칩채널저항 옵션
PR1-33-MPAD52411채널, 디지털 출력 2개10K · 100K · 1M
PR1-38-MPAD52591채널5K · 10K · 50K · 100K
PR1-31-MPAD52522채널1K · 10K · 50K · 100K
PR1-26-MPAD52544채널1K · 10K · 50K · 100K

와이퍼 설정을 읽는 리드백 기능

저장된 와이퍼 위치를 I2C로 다시 읽으므로 보정 절차 뒤에 설정값을 검증하는 단계를 코드에 포함합니다. 채널이 여러 개인 AD5252·AD5254는 채널별 값을 각각 읽습니다.

주소·연결

시작 주소와
버스 연결 조건

AD5259는 시작 주소가 0x18이고 AD5241·AD5252·AD5254는 0x2C입니다. 다른 모델을 같은 버스에 올릴 때는 주소가 겹치는지 확인하고, AD5252와 AD5254는 I2C 포트당 최대 4개까지 추가합니다.

모든 모델은 5VDC로 동작하고 직접 배선하는 I2C 포트용으로 4.7K 풀업 저항을 점퍼로 선택합니다. 4선 I2C 케이블은 76 mm 길이로 포함됩니다.

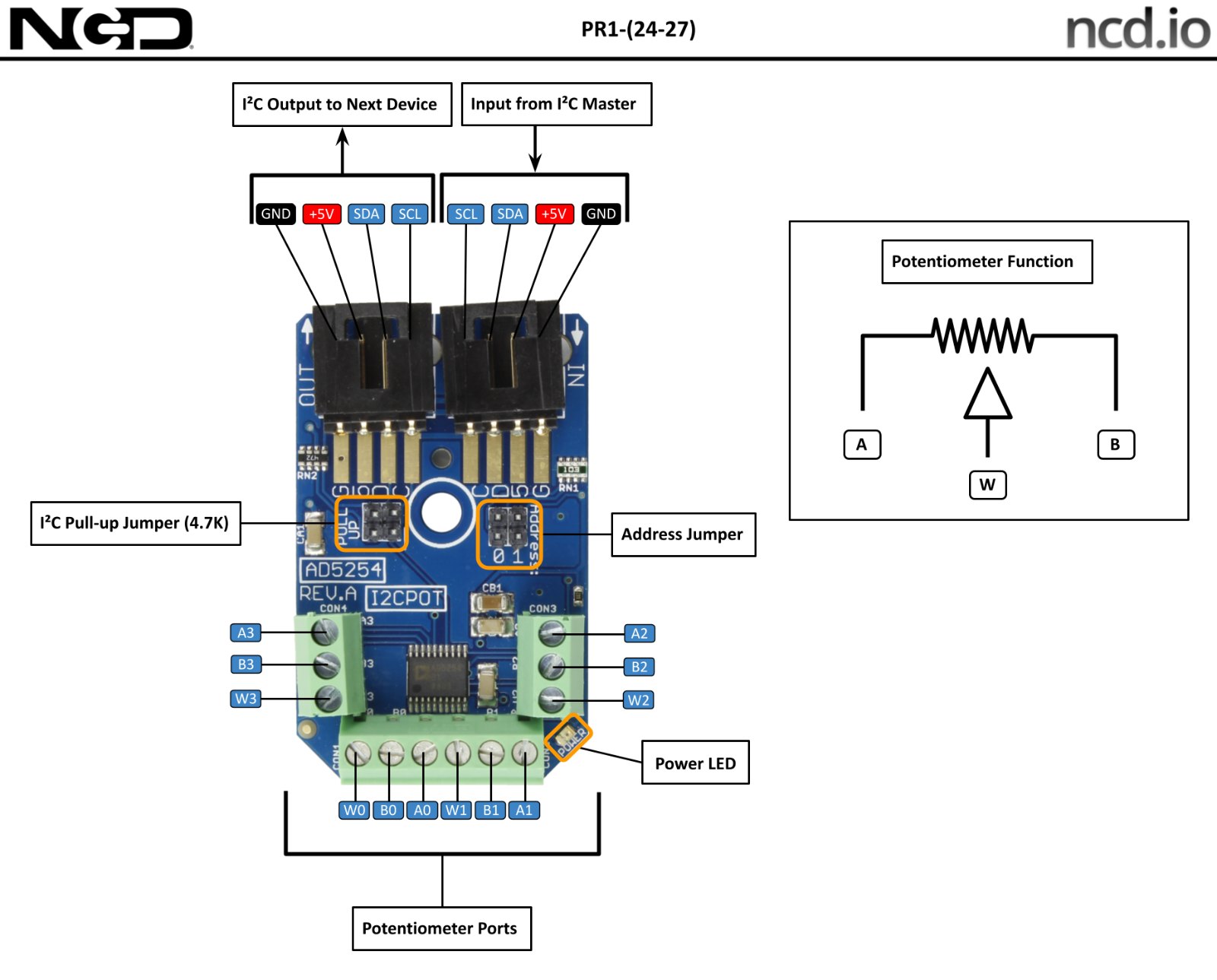

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈 - 디지털 포텐쇼미터 모듈의 연결부와 단자 위치 설명도
디지털 포텐쇼미터 모듈의 연결부와 단자 위치 설명도

사양

4개 모델 비교와
공통 사양

항목PR1-33-MPPR1-38-MPPR1-31-MPPR1-26-MP
칩AD5241AD5259AD5252AD5254
채널 수1채널1채널2채널4채널
저항 옵션10K · 100K · 1M5K · 10K · 50K · 100K1K · 10K · 50K · 100K1K · 10K · 50K · 100K
I2C 시작 주소0x2C0x180x2C0x2C
프로그래밍 가능 디지털 출력2개해당 없음해당 없음해당 없음
I2C 포트당 추가 장치해당 없음해당 없음최대 4개최대 4개

시리즈 공통 사양

항목사양
통신 방식I2C
통신 속도400 kHz
위치 수채널당 256 위치(탭)
전위차계당 처리 전류5 mA
전위차계 최대 전압+5VDC 이하 (5 mA 기준)
와이퍼 리드백지원
동작 전원5VDC
풀업 저항4.7K 점퍼 선택
폼 팩터I2C 미니 모듈
연결4핀 플러그, 납땜 없이 데이지 체인
케이블4선 I2C 케이블 76 mm 포함

활용 분야

코드로 조정하는
아날로그 회로

  • 센서 교정 — 이득과 오프셋을 프로그래밍 값으로 설정해 센서마다 다른 편차를 보정합니다.
  • LED 밝기 조정 — 밝기를 256단계로 나눠 조정합니다.
  • 프로그래밍 전원 공급 — 출력 전압 설정 저항을 코드 값에 따라 바꿔 전압을 조정합니다.
  • 필터와 이득 제어 — 아날로그 회로의 저항값을 코드로 바꿔 차단 주파수와 이득을 조정합니다.
  • 기계식 전위차계 대체 — 손으로 돌리던 조정부를 디지털 제어로 바꿉니다.

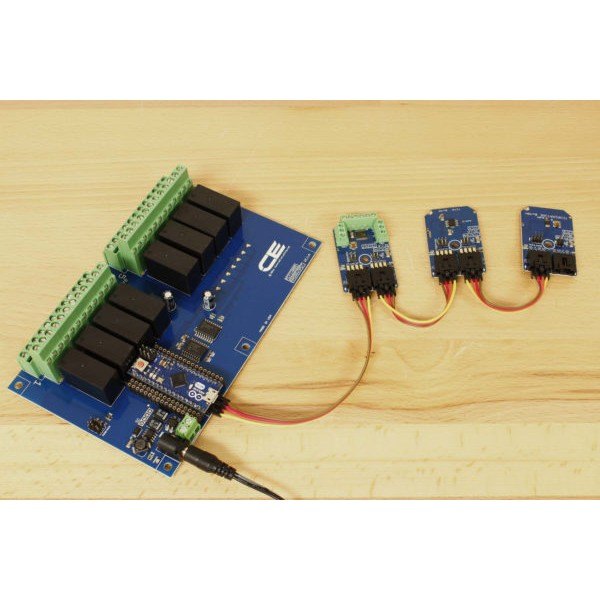

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈 - 릴레이 컨트롤러에 모듈 세 개를 케이블로 연결한 모습
릴레이 컨트롤러에 모듈 세 개를 케이블로 연결한 모습

선택 가이드

채널 수와 저항으로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
저항 범위가 1M까지 필요할 때PR1-33-MP (AD5241)1M 옵션과 디지털 출력 2개를 갖춥니다.
5K부터 시작하는 단일 채널이 필요할 때PR1-38-MP (AD5259)5K 옵션이 있고 시작 주소가 0x18입니다.
전위차계 2개가 필요할 때PR1-31-MP (AD5252)2채널에 1K~100K 옵션입니다.
전위차계 4개를 한 칩에서 제어할 때PR1-26-MP (AD5254)4채널에 1K~100K 옵션입니다.

구성·옵션

구성품과
선택 사항

  • 구성품 — I2C 미니 모듈 본체와 76 mm 4선 I2C 케이블.
  • 옵션 — 주문할 때 모델별 저항 범위를 선택합니다.
  • 별매 — 호스트 보드에 맞는 I2C 쉴드·마스터 어댑터.
  • 품번 — PR1-26-MP, PR1-31-MP, PR1-33-MP, PR1-38-MP.

제품 상세 이미지

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈 상세 이미지 1

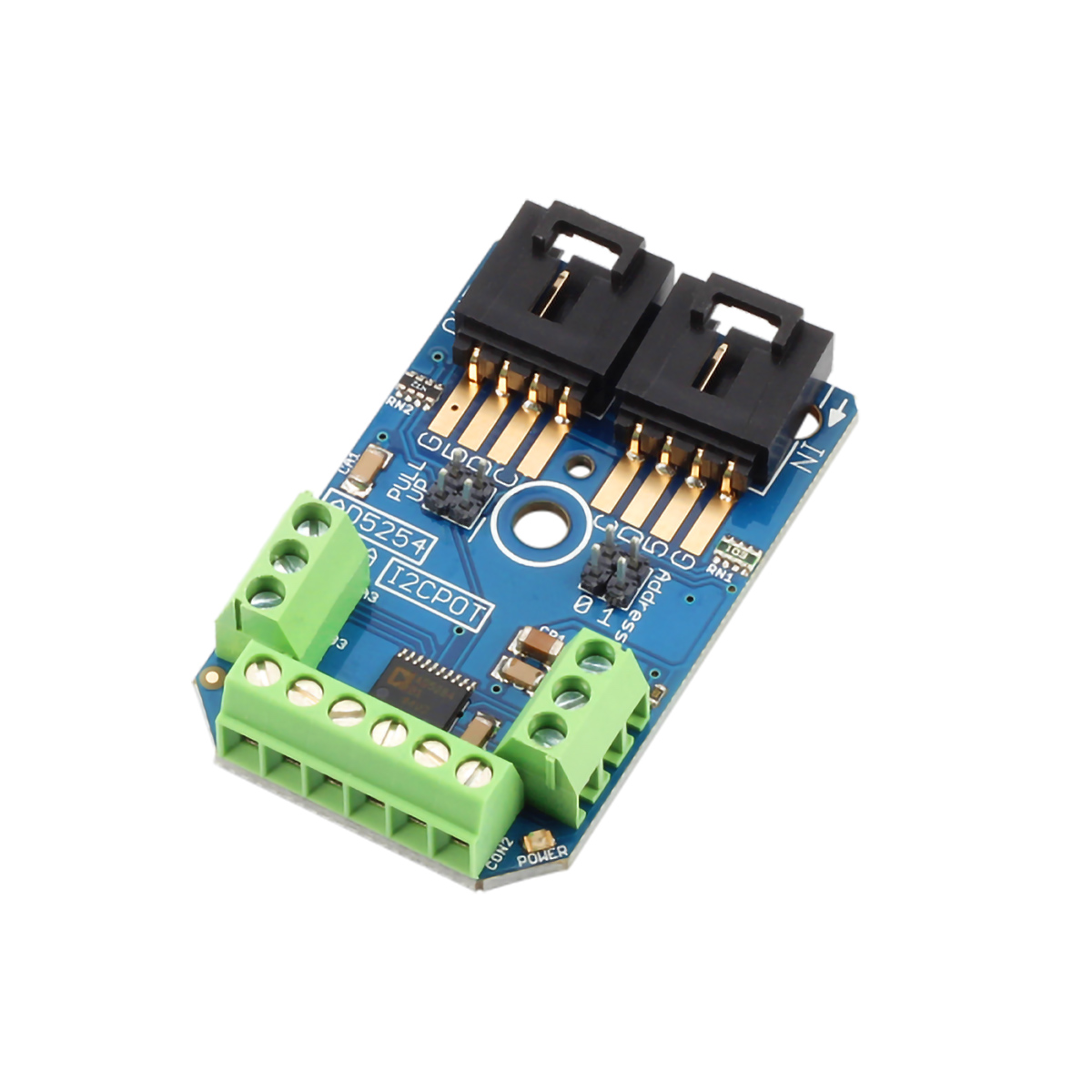

NCD Analog Devices AD5254 디지털 포텐쇼미터 4 채널 256- 위치 I2C 미니 모듈 - 단자대와 I2C 커넥터를 다른 각도에서 본 모듈
