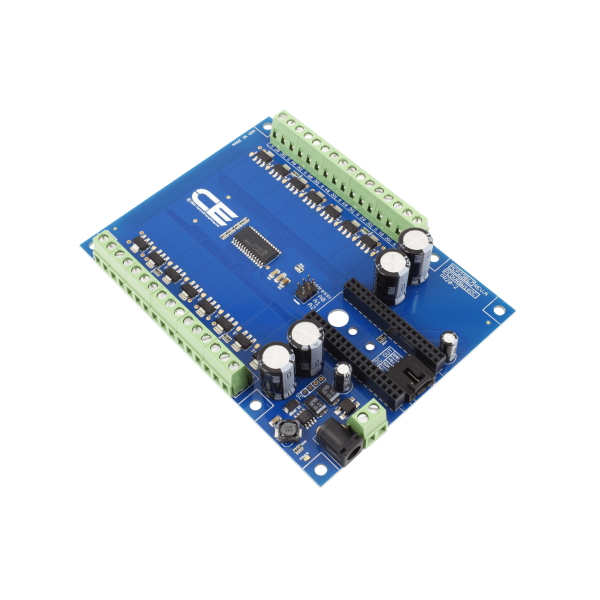

NCD PR20-2 MCP23017 IoT 인터페이스가있는 16 채널 8W 오픈 콜렉터 FET 드라이버

NCD PR20-2 MCP23017 IoT 인터페이스가있는 16 채널 8W 오픈 콜렉터 FET 드라이버

MODEL
PR20-2
브랜드
NCD
제품문의 구매하기

밸브 16개를 보드 한 장으로
제어하는 FET 드라이버

NCD PR20-1 · 2 · 4 · 5 16채널 FET 드라이버

견적 받기

NCD 국내 정식 공급 파트너

NCD PR20-1, 2, 4, 5는 MCP23017 GPIO 확장기가 구동하는 16채널 전력 FET 드라이버(16채널 밸브·솔레노이드 컨트롤러)입니다. 출력 방식은 오픈 콜렉터형과 12 V 솔레노이드형, 인터페이스는 I2C와 IoT 중에서 선택하며, 다채널 장비의 부하를 한 보드로 제어합니다.

채널마다 BUK98150-55A FET를 탑재해 5.5 A, 채널당 8 W의 열 방출 기준으로 정격이 정해져 있습니다. IoT 인터페이스는 마이크로컨트롤러의 GPIO를 2개만 사용하므로 남는 핀을 다른 용도에 할당합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16채널

한 보드의 독립 출력

5.5 A

FET 정격 전류

8 W

채널당 열 방출 기준

8개

I2C 포트당 연결 수

특징

채널 수가 많은
밸브 제어반

핵심 특징현장에서 달라지는 점
16채널 개별 출력16개 부하를 채널별로 켜고 끄므로 밸브가 많은 장비도 보드 한 장으로 제어합니다.
I2C 제어I2C 명령으로 채널을 제어해 배선 가닥 수를 줄입니다.
오픈 콜렉터형(PR20-1, 2)최대 55 VDC 부하를 접지 쪽에서 개폐합니다.
12 V 솔레노이드형(PR20-4, 5)솔레노이드와 밸브를 12 V로 직접 구동합니다.

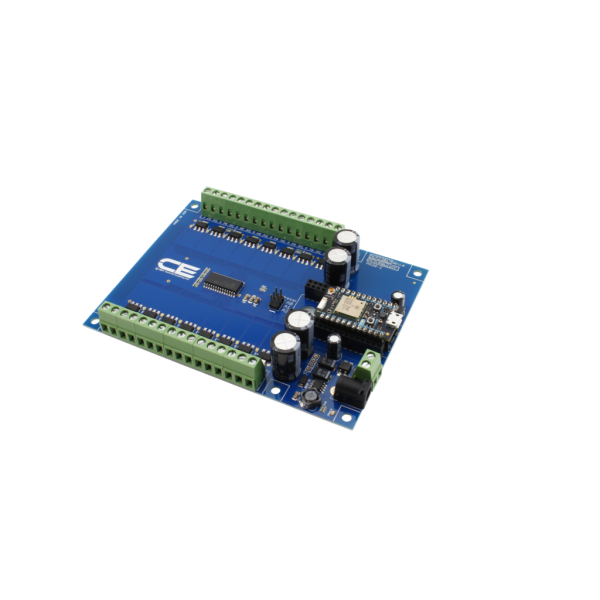

IoT 인터페이스Particle Photon, Electron, Bluz 모듈을 꽂아 원격에서 부하를 개폐합니다.
억제 커패시터와 플라이백 다이오드유도성 부하의 역기전력으로부터 FET를 보호해 수명을 늘립니다.

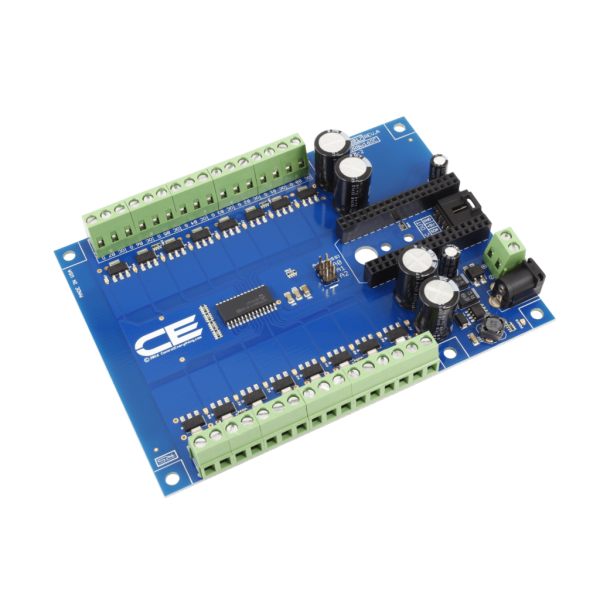

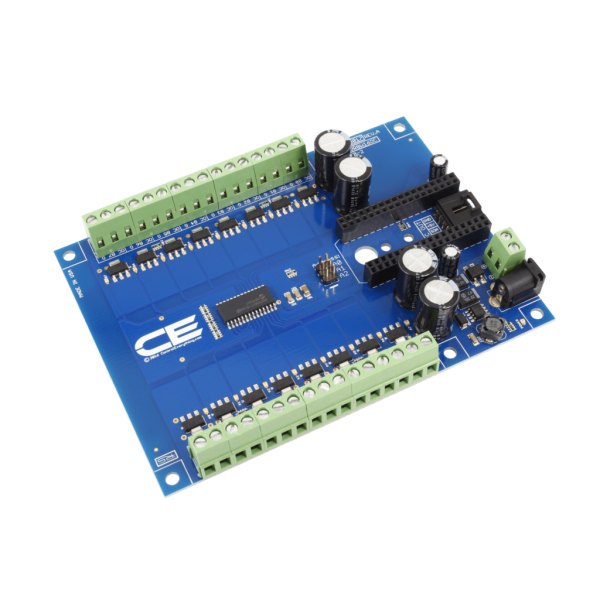

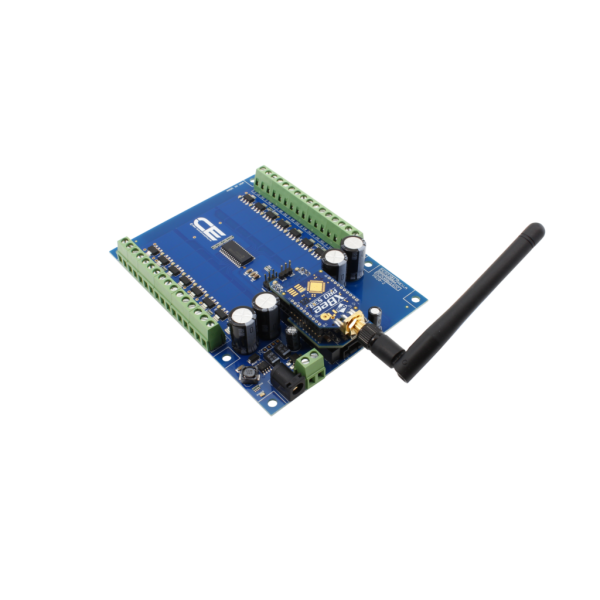

NCD PR20-2 - 모듈 소켓과 녹색 단자대가 있는 16채널 드라이버 보드
모듈 소켓과 녹색 단자대가 있는 16채널 드라이버 보드

인터페이스

IoT형의 GPIO 점유와
확장 방법

IoT 인터페이스(PR20-2, PR20-5)는 마이크로컨트롤러 GPIO를 2개만 사용하고, I2C 확장 케이블로 다른 장치를 같은 버스에 추가합니다. 한 I2C 포트에 최대 8개의 PR20을 연결하므로 이론상 128채널까지 확장됩니다.

여러 밸브를 한 보드로 구동

자동화 장비에서 솔레노이드 16개를 한 보드로 제어하는 구성이 대표적입니다. 12 V 솔레노이드형은 부하 전원과 보드 전원을 같은 12 VDC 공급 장치로 통일해 배선을 단순화합니다.

커넥터 옵션

표준 커넥터와
플러그형 커넥터

PR20-4는 표준 커넥터 또는 플러그형 커넥터 추가 옵션을 선택합니다. 점검이나 보드 교체가 잦은 설비라면 플러그형을 선택해 전선을 풀지 않고 보드만 분리하세요.

사양

네 모델 비교와
공통 사양

항목PR20-1PR20-2PR20-4PR20-5
출력 구분오픈 콜렉터오픈 콜렉터12 V 솔레노이드 · 밸브12 V 솔레노이드 · 밸브
부하 전압 · 전류55 VDC · 5.5 A55 VDC · 5.5 A12 VDC · 5.5 A12 VDC · 5.5 A
채널당 열 방출8 W8 W8 W8 W
인터페이스I2CIoTI2CIoT
제품 코드1623128652162312887216231304371623130828

시리즈 공통 사양

항목사양
채널 수16채널
GPIO 확장기MCP23017
출력 소자채널당 BUK98150-55A N채널 FET 1개
I2C 확장포트당 최대 8개
IoT 인터페이스 점유 핀마이크로컨트롤러 GPIO 2개
IoT 호환 모듈Particle Photon · Electron · Bluz (IoT형)
유도 부하 보호억제 커패시터, 플라이백 다이오드
동작 전원외부 12 VDC 전원 공급 장치 필요
포함 구성I2C 확장 케이블
커넥터 옵션플러그형 커넥터 추가 · 표준 커넥터 (PR20-4)

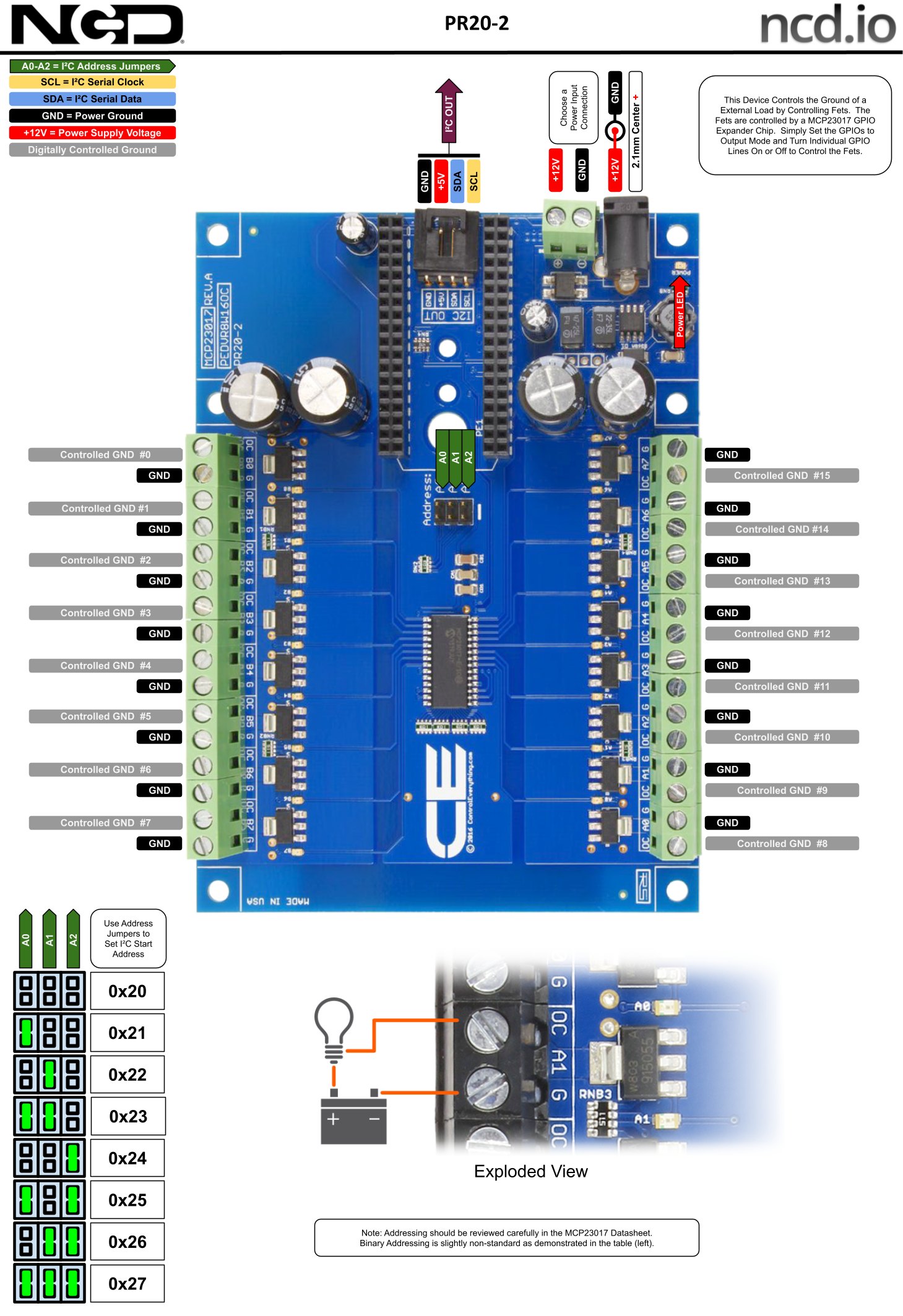

NCD PR20-2 - FET 드라이버 기판의 단자와 연결 구성도
FET 드라이버 기판의 단자와 연결 구성도

활용 분야

다채널 부하를
제어하는 장비

  • 다밸브 장비 — 여러 밸브를 한 보드로 개폐합니다.
  • 자동화 장비 — 솔레노이드 16개를 하나의 컨트롤러로 제어합니다.
  • 조명 제어 — 조명 여러 개를 I2C 명령으로 켜고 끕니다.
  • 원격 장비 — IoT 모듈로 원격지 장비를 제어합니다.
  • 펌프·모터 — 펌프나 DC 모터를 채널별로 구동합니다.

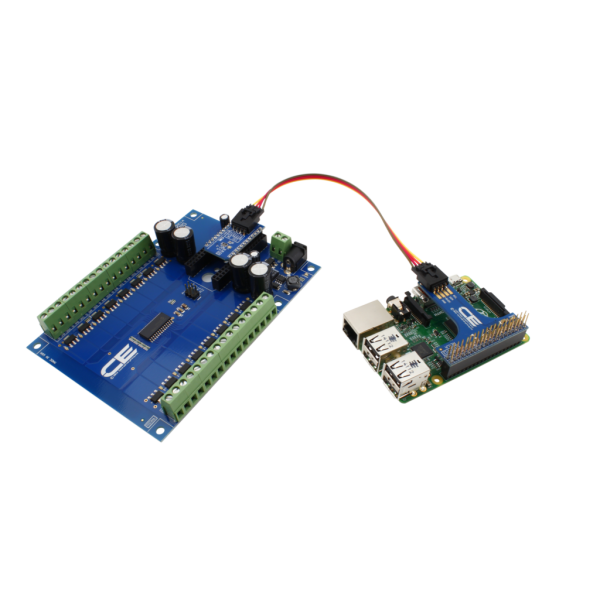

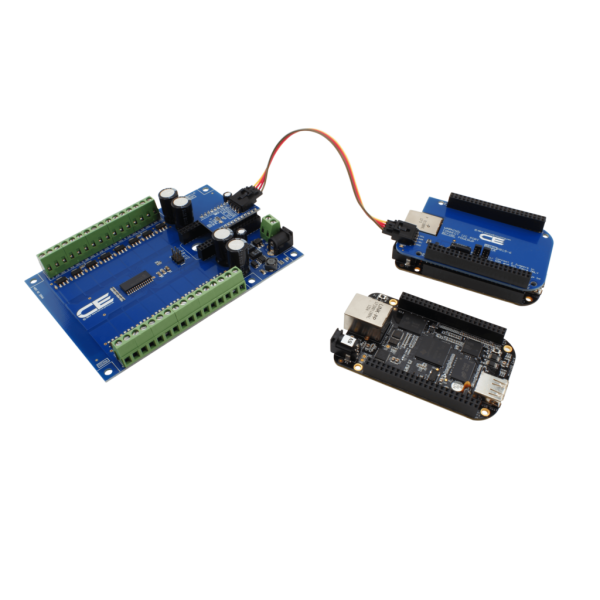

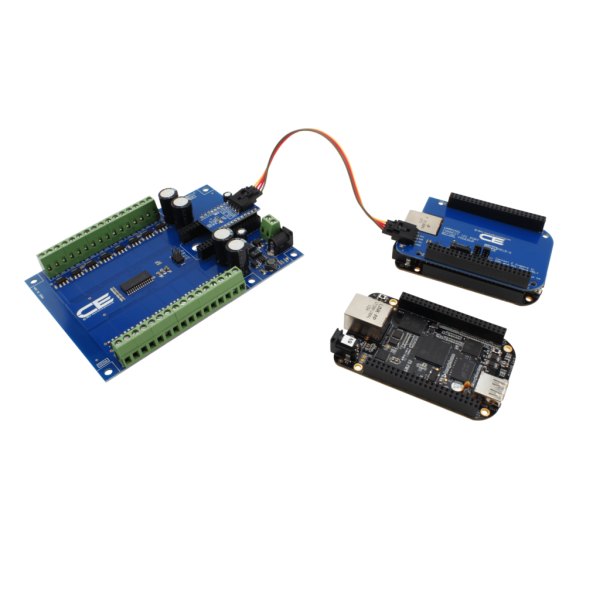

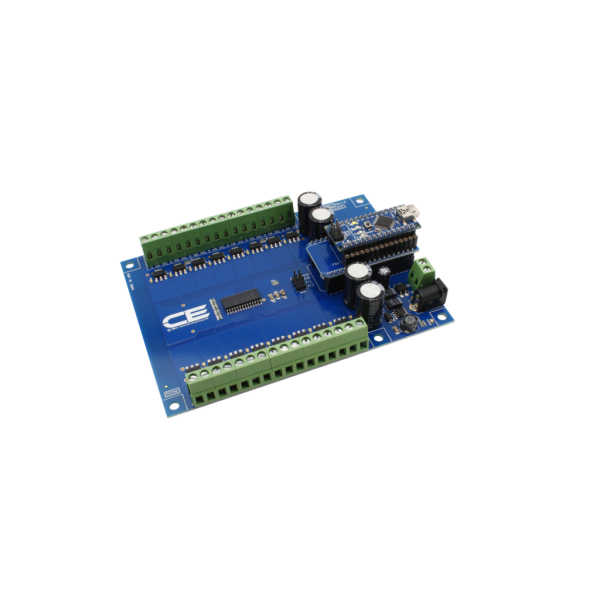

NCD PR20-2 - 드라이버 보드를 케이블로 개발 보드에 연결한 모습
드라이버 보드를 케이블로 개발 보드에 연결한 모습

선택 가이드

출력과 인터페이스로
고르는 PR20 모델

이럴 때 (현장 조건)권장 모델선택 이유
12 V 솔레노이드·밸브를 I2C로 제어할 때PR20-412 VDC 솔레노이드형에 I2C 직결입니다.
12 V 솔레노이드·밸브를 IoT 모듈로 제어할 때PR20-512 VDC 솔레노이드형에 IoT 인터페이스입니다.
55 VDC까지 부하를 I2C로 켤 때PR20-1오픈 콜렉터 출력에 I2C 직결입니다.
55 VDC까지 부하를 IoT 모듈로 켤 때PR20-2오픈 콜렉터 출력에 IoT 인터페이스입니다.
채널이 8개면 충분할 때PR21 시리즈 (8채널)8채널 FET 드라이버입니다.

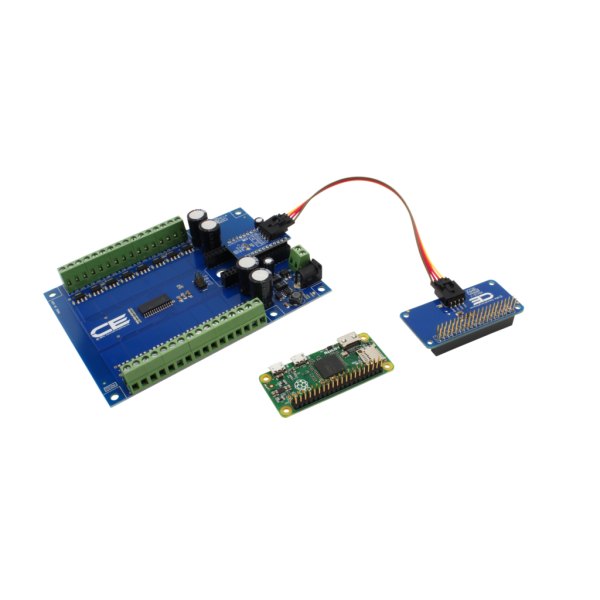

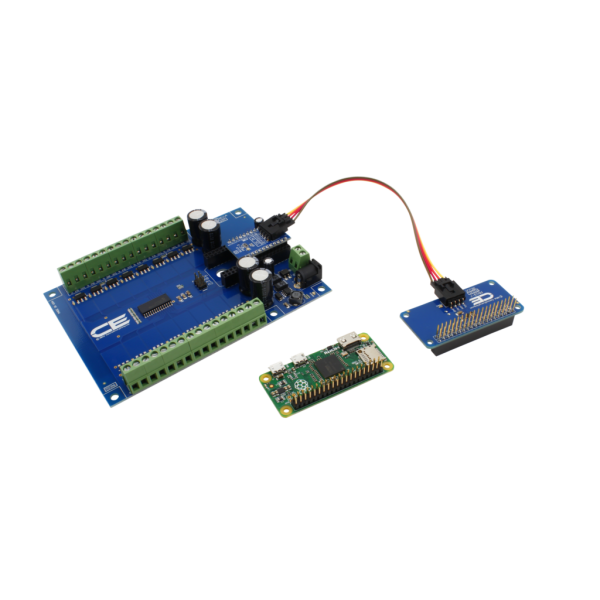

NCD PR20-2 - 드라이버 보드를 케이블로 라즈베리 파이 제로에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이 제로에 연결한 모습

구성·옵션

구성품과
커넥터 옵션

구분내용
모델PR20-1 · PR20-2 · PR20-4 · PR20-5
포함 구성I2C 확장 케이블
옵션보드 옵션: 플러그형 커넥터 추가 · 표준 커넥터 (PR20-4)
전원외부 12 VDC 전원 공급 장치 필요

제품 상세 이미지

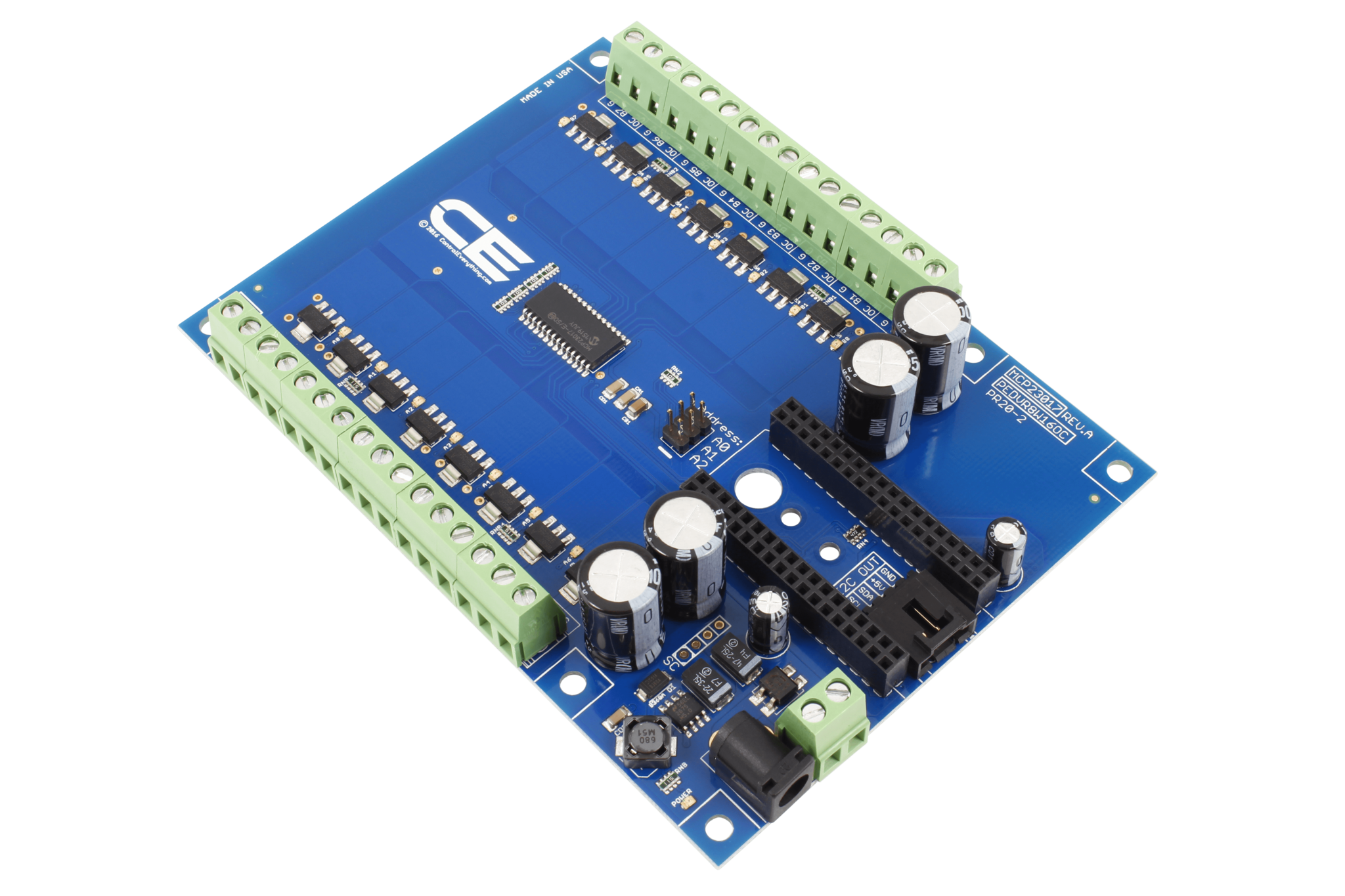

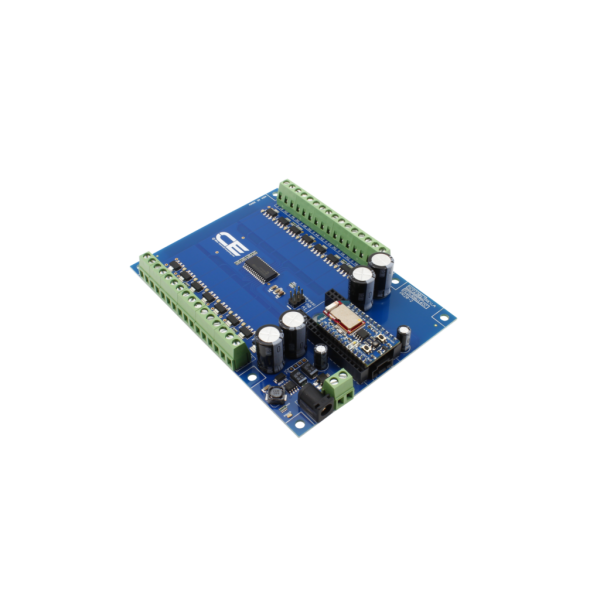

NCD PR20-2 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

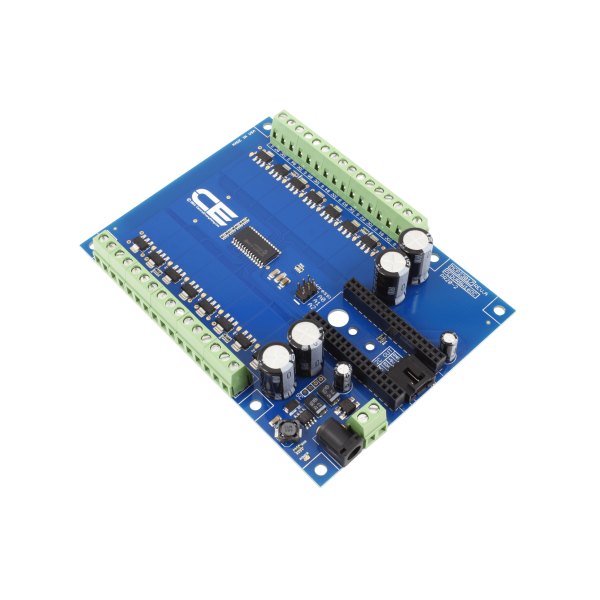

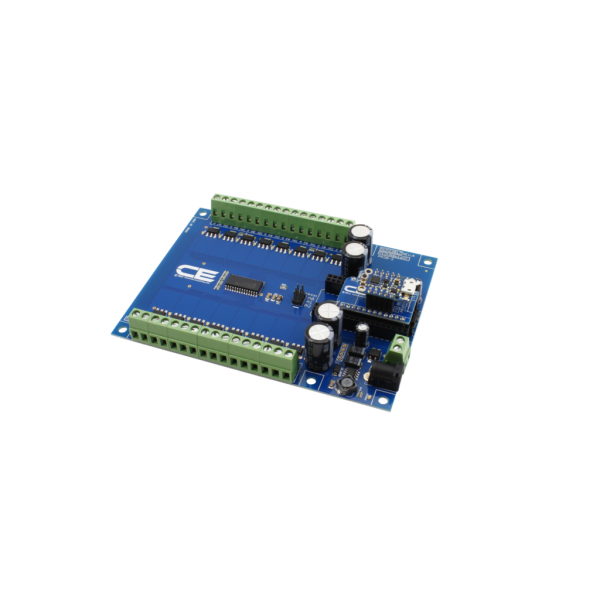

NCD PR20-2 - 모듈 소켓과 단자대가 실장된 드라이버 보드 다른 각도
