밸브 16개를 보드 한 장으로
제어하는 FET 드라이버

NCD PR20-1 · 2 · 4 · 5 16채널 FET 드라이버

견적 받기

NCD 국내 정식 공급 파트너

NCD PR20-1, 2, 4, 5는 MCP23017 GPIO 확장기가 구동하는 16채널 전력 FET 드라이버(16채널 밸브·솔레노이드 컨트롤러)입니다. 출력 방식은 오픈 콜렉터형과 12 V 솔레노이드형, 인터페이스는 I2C와 IoT 중에서 선택하며, 다채널 장비의 부하를 한 보드로 제어합니다.

채널마다 BUK98150-55A FET를 탑재해 5.5 A, 채널당 8 W의 열 방출 기준으로 정격이 정해져 있습니다. IoT 인터페이스는 마이크로컨트롤러의 GPIO를 2개만 사용하므로 남는 핀을 다른 용도에 할당합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16채널

한 보드의 독립 출력

5.5 A

FET 정격 전류

8 W

채널당 열 방출 기준

8개

I2C 포트당 연결 수

특징

채널 수가 많은
밸브 제어반

핵심 특징현장에서 달라지는 점
16채널 개별 출력16개 부하를 채널별로 켜고 끄므로 밸브가 많은 장비도 보드 한 장으로 제어합니다.
I2C 제어I2C 명령으로 채널을 제어해 배선 가닥 수를 줄입니다.
오픈 콜렉터형(PR20-1, 2)최대 55 VDC 부하를 접지 쪽에서 개폐합니다.
12 V 솔레노이드형(PR20-4, 5)솔레노이드와 밸브를 12 V로 직접 구동합니다.
IoT 인터페이스Particle Photon, Electron, Bluz 모듈을 꽂아 원격에서 부하를 개폐합니다.
억제 커패시터와 플라이백 다이오드유도성 부하의 역기전력으로부터 FET를 보호해 수명을 늘립니다.

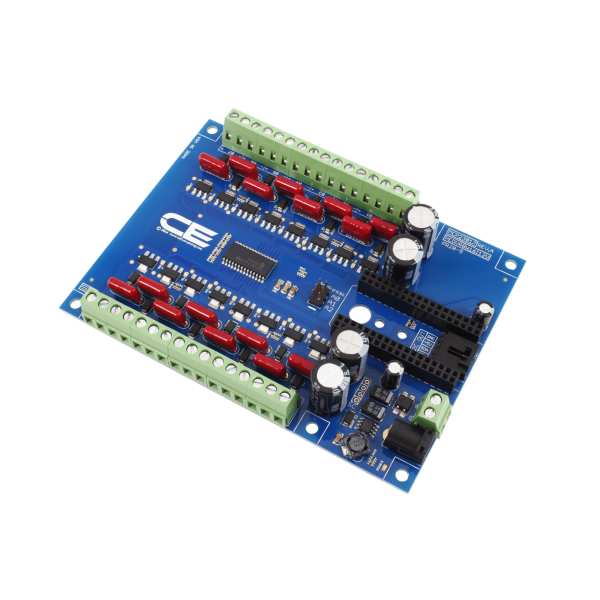

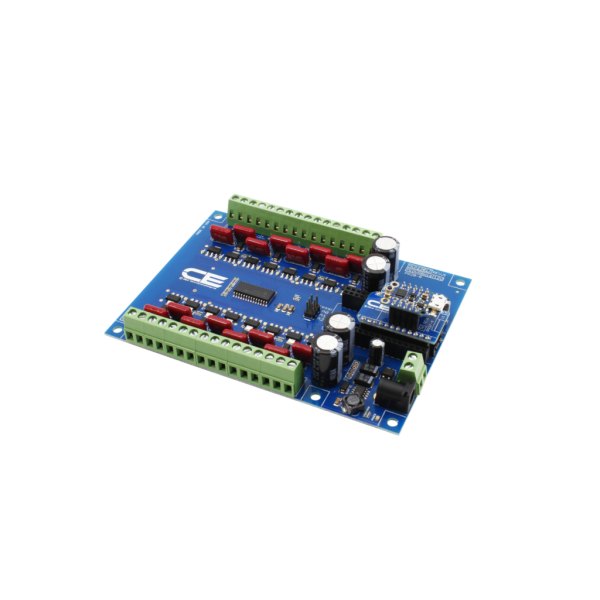

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 - 붉은 FET 소자와 단자대가 실장된 드라이버 보드
붉은 FET 소자와 단자대가 실장된 드라이버 보드

인터페이스

IoT형의 GPIO 점유와
확장 방법

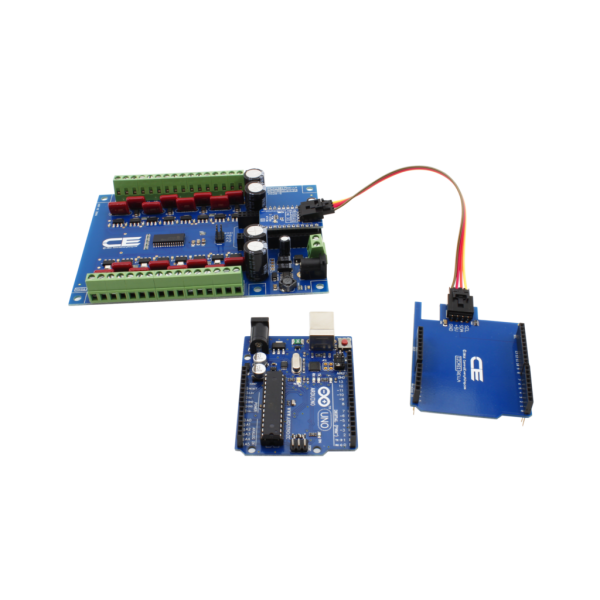

IoT 인터페이스(PR20-2, PR20-5)는 마이크로컨트롤러 GPIO를 2개만 사용하고, I2C 확장 케이블로 다른 장치를 같은 버스에 추가합니다. 한 I2C 포트에 최대 8개의 PR20을 연결하므로 이론상 128채널까지 확장됩니다.

여러 밸브를 한 보드로 구동

자동화 장비에서 솔레노이드 16개를 한 보드로 제어하는 구성이 대표적입니다. 12 V 솔레노이드형은 부하 전원과 보드 전원을 같은 12 VDC 공급 장치로 통일해 배선을 단순화합니다.

커넥터 옵션

표준 커넥터와
플러그형 커넥터

PR20-4는 표준 커넥터 또는 플러그형 커넥터 추가 옵션을 선택합니다. 점검이나 보드 교체가 잦은 설비라면 플러그형을 선택해 전선을 풀지 않고 보드만 분리하세요.

사양

네 모델 비교와
공통 사양

항목PR20-1PR20-2PR20-4PR20-5
출력 구분오픈 콜렉터오픈 콜렉터12 V 솔레노이드 · 밸브12 V 솔레노이드 · 밸브
부하 전압 · 전류55 VDC · 5.5 A55 VDC · 5.5 A12 VDC · 5.5 A12 VDC · 5.5 A
채널당 열 방출8 W8 W8 W8 W
인터페이스I2CIoTI2CIoT
제품 코드1623128652162312887216231304371623130828

시리즈 공통 사양

항목사양
채널 수16채널
GPIO 확장기MCP23017
출력 소자채널당 BUK98150-55A N채널 FET 1개
I2C 확장포트당 최대 8개
IoT 인터페이스 점유 핀마이크로컨트롤러 GPIO 2개
IoT 호환 모듈Particle Photon · Electron · Bluz (IoT형)
유도 부하 보호억제 커패시터, 플라이백 다이오드
동작 전원외부 12 VDC 전원 공급 장치 필요
포함 구성I2C 확장 케이블
커넥터 옵션플러그형 커넥터 추가 · 표준 커넥터 (PR20-4)

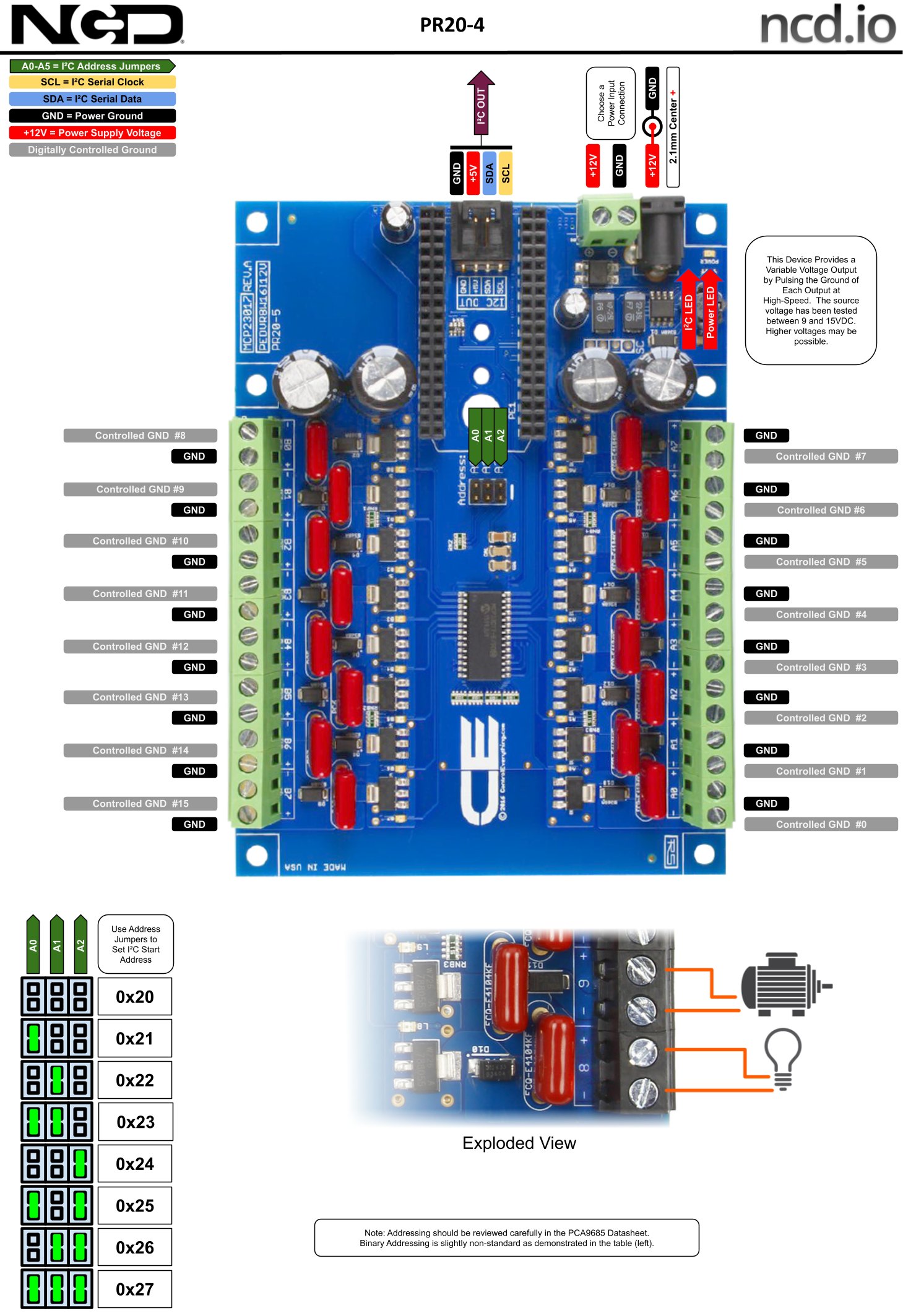

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 - 솔레노이드 드라이버 기판의 단자와 연결 구성도
솔레노이드 드라이버 기판의 단자와 연결 구성도

활용 분야

다채널 부하를
제어하는 장비

  • 다밸브 장비 — 여러 밸브를 한 보드로 개폐합니다.
  • 자동화 장비 — 솔레노이드 16개를 하나의 컨트롤러로 제어합니다.
  • 조명 제어 — 조명 여러 개를 I2C 명령으로 켜고 끕니다.
  • 원격 장비 — IoT 모듈로 원격지 장비를 제어합니다.
  • 펌프·모터 — 펌프나 DC 모터를 채널별로 구동합니다.

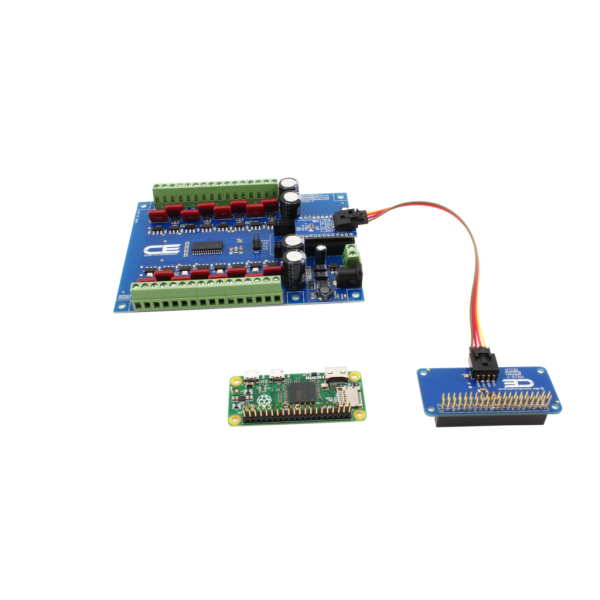

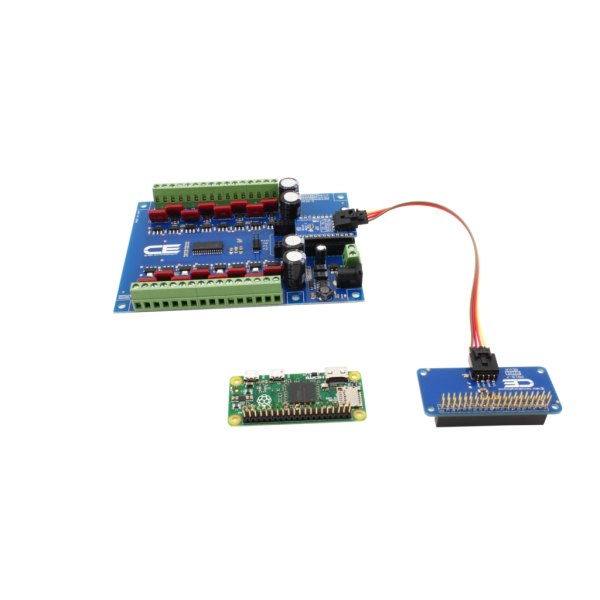

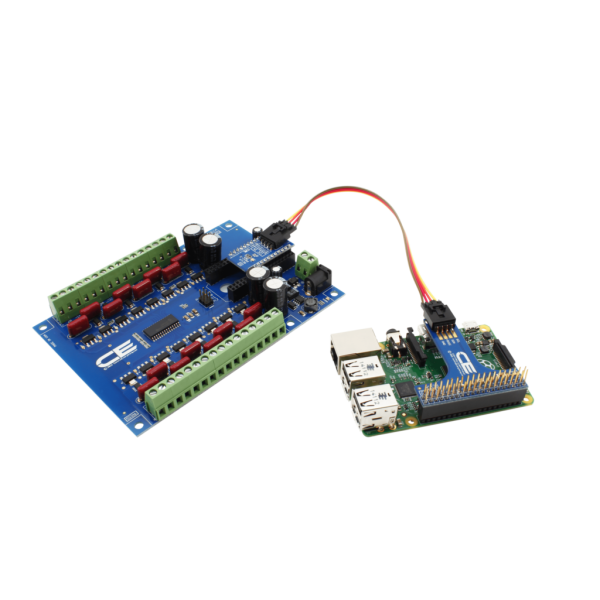

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 - 드라이버 보드를 케이블로 라즈베리 파이 제로 어댑터에 연결한 모습
드라이버 보드를 케이블로 라즈베리 파이 제로 어댑터에 연결한 모습

선택 가이드

출력과 인터페이스로
고르는 PR20 모델

이럴 때 (현장 조건)권장 모델선택 이유
12 V 솔레노이드·밸브를 I2C로 제어할 때PR20-412 VDC 솔레노이드형에 I2C 직결입니다.
12 V 솔레노이드·밸브를 IoT 모듈로 제어할 때PR20-512 VDC 솔레노이드형에 IoT 인터페이스입니다.
55 VDC까지 부하를 I2C로 켤 때PR20-1오픈 콜렉터 출력에 I2C 직결입니다.
55 VDC까지 부하를 IoT 모듈로 켤 때PR20-2오픈 콜렉터 출력에 IoT 인터페이스입니다.
채널이 8개면 충분할 때PR21 시리즈 (8채널)8채널 FET 드라이버입니다.

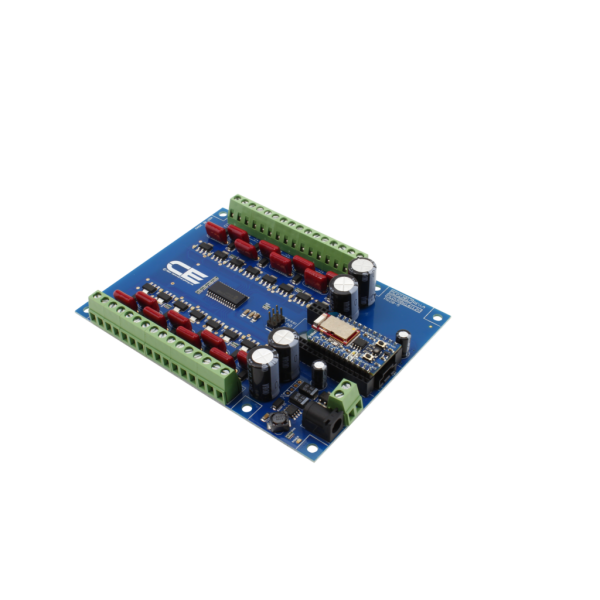

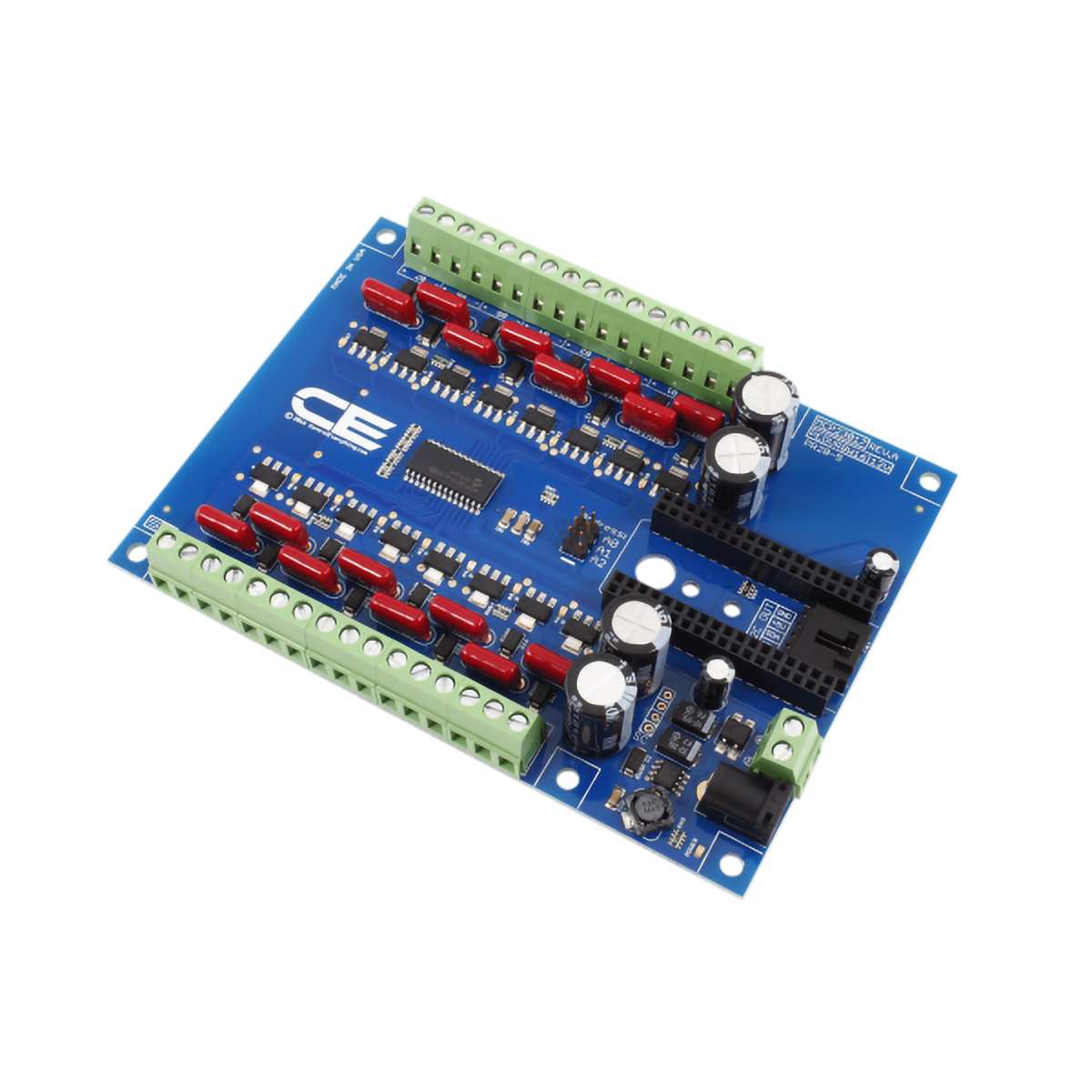

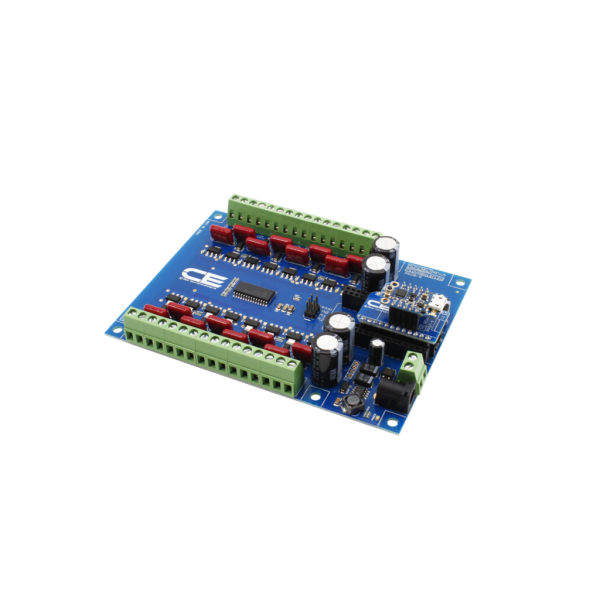

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 - 모듈 소켓과 녹색 단자대가 있는 FET 드라이버 보드
모듈 소켓과 녹색 단자대가 있는 FET 드라이버 보드

구성·옵션

구성품과
커넥터 옵션

구분내용
모델PR20-1 · PR20-2 · PR20-4 · PR20-5
포함 구성I2C 확장 케이블
옵션보드 옵션: 플러그형 커넥터 추가 · 표준 커넥터 (PR20-4)
전원외부 12 VDC 전원 공급 장치 필요

제품 상세 이미지

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

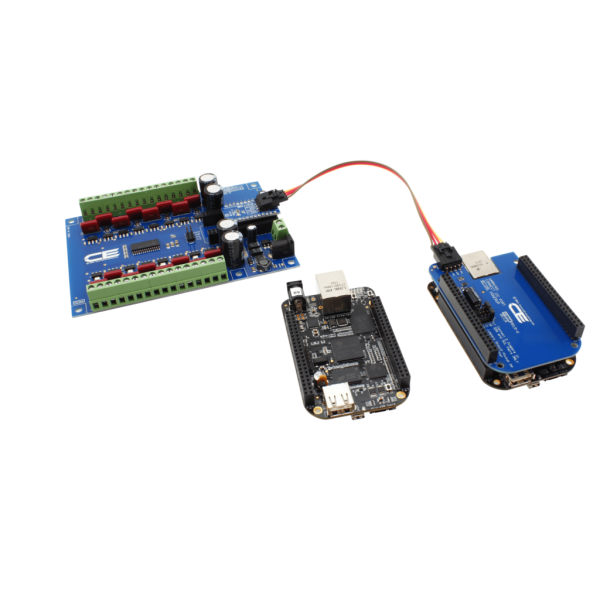

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

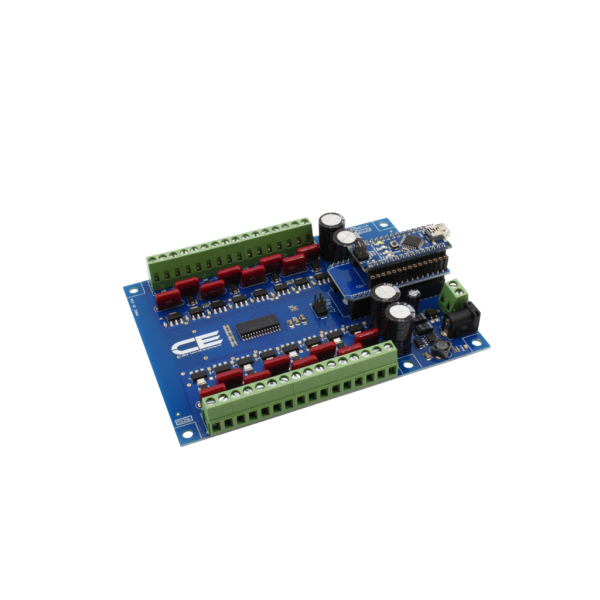

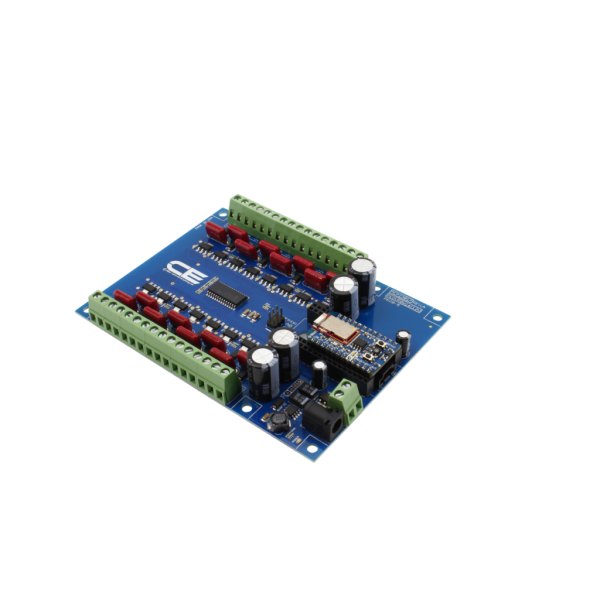

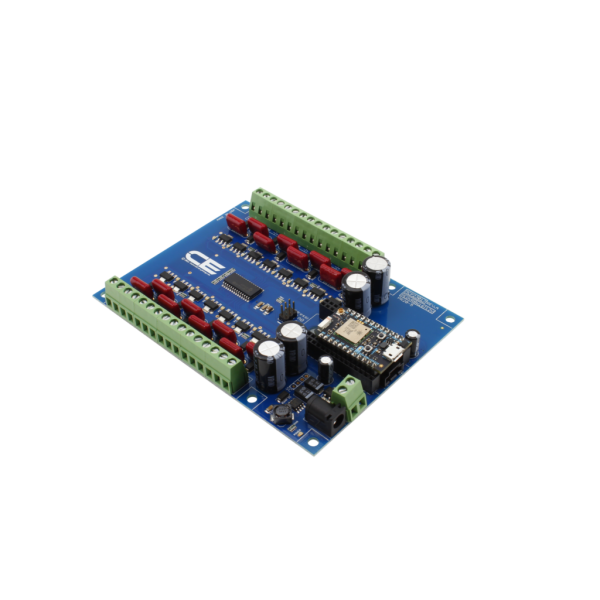

NCD MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 - 소형 컨트롤러 모듈이 장착된 FET 드라이버 보드
