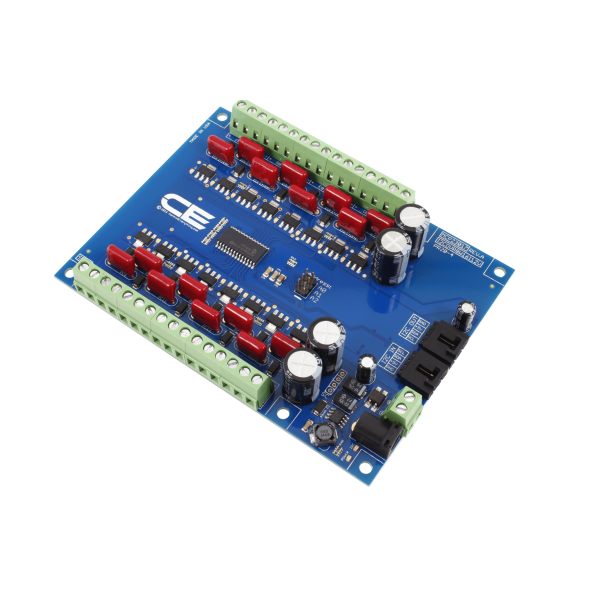

12 V 밸브 16개를 I2C로 개폐하는 드라이버
NCD PR20-4 16채널 FET 솔레노이드 드라이버 (I2C) 채널 수 : 16채널 GPIO 확장기 : MCP23017 출력 소자 : 채널당 BUK98150-55A N채널 FET
견적 받기NCD 한국 독점 공급 파트너
NCD PR20-4는 MCP23017 GPIO 확장기로 구동하는 16채널 12 V FET 솔레노이드 드라이버(밸브 컨트롤러)입니다. BUK98150-55A 전력 FET 16개가 채널마다 12 VDC, 5.5 A까지 개폐하며 열 방출은 채널당 8 W 기준입니다.

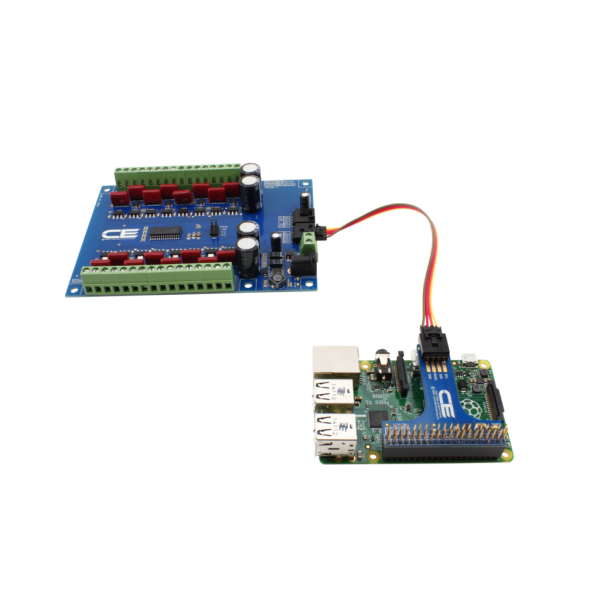

I2C로 제어하므로 Raspberry Pi, Arduino, Particle Photon, BeagleBone 같은 I2C 플랫폼에 바로 연결합니다. 한 I2C 포트에 최대 8개를 연결합니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
커넥터 옵션
PR20-4 표준형과 플러그형 커넥터 선택
PR20-4는 표준 커넥터와 플러그형 커넥터 추가 옵션 중에서 고릅니다. 점검이나 보드 교체가 잦은 설비라면 플러그형을 선택해 배선을 풀지 않고 보드만 분리하세요.
밸브 16개 한 보드 구성
솔레노이드 16개를 한 보드에서 제어하는 구성에서는 부하 전원과 보드 전원을 같은 12 VDC 공급 장치로 통일해 배선을 줄일 수 있습니다.


사양
PR20-4 전기 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 16채널 |
| GPIO 확장기 | MCP23017 |
| 출력 소자 | 채널당 BUK98150-55A N채널 FET |
| 부하 전압 · 전류 | 12 VDC · 5.5 A |
| 채널당 열 방출 | 8 W |
| 인터페이스 | I2C |
| I2C 확장 | 포트당 최대 8개, 확장 포트로 센서·컨트롤러 추가 |
| 유도 부하 보호 | 억제 커패시터 · 플라이백 다이오드 |
| 동작 전원 | 외부 12 VDC 전원 공급 장치 필요 |
| 포함 구성 | I2C 확장 케이블 |
| 커넥터 옵션 | 표준 커넥터 · 플러그형 커넥터 추가 |
| 제품 코드 | 1623130437 |


활용 분야
PR20-4로 구동하는 12 V 직류 부하
- 솔레노이드와 밸브 — 채널별로 개폐합니다.
- LED와 백열등 — 조명 부하를 켜고 끕니다.
- 고전류 릴레이 — 릴레이 코일을 채널별로 구동합니다.

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR20-4와 같은 계열 16채널 모델
- PR20-1 — 55 VDC 오픈 콜렉터 출력, I2C 직결
- PR20-2 — 55 VDC 오픈 콜렉터 출력, IoT 인터페이스
- PR20-5 — 같은 12 V 솔레노이드형에 IoT 인터페이스
관련 제품
PR20-4와 함께 보는 NCD 드라이버
- NCD MCP23008 8채널 8W FET 드라이버 (PR21-1 · 2 · 4 · 5)
- NCD PCA9685 PWM FET 드라이버 · 디머 (4 · 8 · 16채널)
- NCD PR15-5 16채널 솔리드 스테이트 릴레이 컨트롤러 (I2C)
PR20-4는 몇 채널을 제어합니까?
16채널입니다. 채널마다 12 VDC, 5.5 A까지 개폐하며 열 방출은 8 W 기준이므로 연속 운전 부하는 정격 이내로 설계하세요.
PR20-4 보드를 여러 장 연결할 수 있습니까?
네, I2C 포트 하나에 최대 8개까지 연결합니다.
PR20-4와 PR20-1은 어떻게 다릅니까?
부하 전압이 다릅니다. PR20-4는 12 VDC 솔레노이드형이고 PR20-1은 55 VDC까지 받는 오픈 콜렉터형입니다.
PR20-4에 전원이 따로 필요합니까?
네, 외부 12 VDC 전원 공급 장치가 필요합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR20-4는 몇 채널을 제어합니까?
16채널입니다. 채널마다 12 VDC, 5.5 A까지 개폐하며 열 방출은 8 W 기준이므로 연속 운전 부하는 정격 이내로 설계하세요.
-
PR20-4 보드를 여러 장 연결할 수 있습니까?
네, I2C 포트 하나에 최대 8개까지 연결합니다.
-
PR20-4와 PR20-1은 어떻게 다릅니까?
부하 전압이 다릅니다. PR20-4는 12 VDC 솔레노이드형이고 PR20-1은 55 VDC까지 받는 오픈 콜렉터형입니다.
-
PR20-4에 전원이 따로 필요합니까?
네, 외부 12 VDC 전원 공급 장치가 필요합니다.
