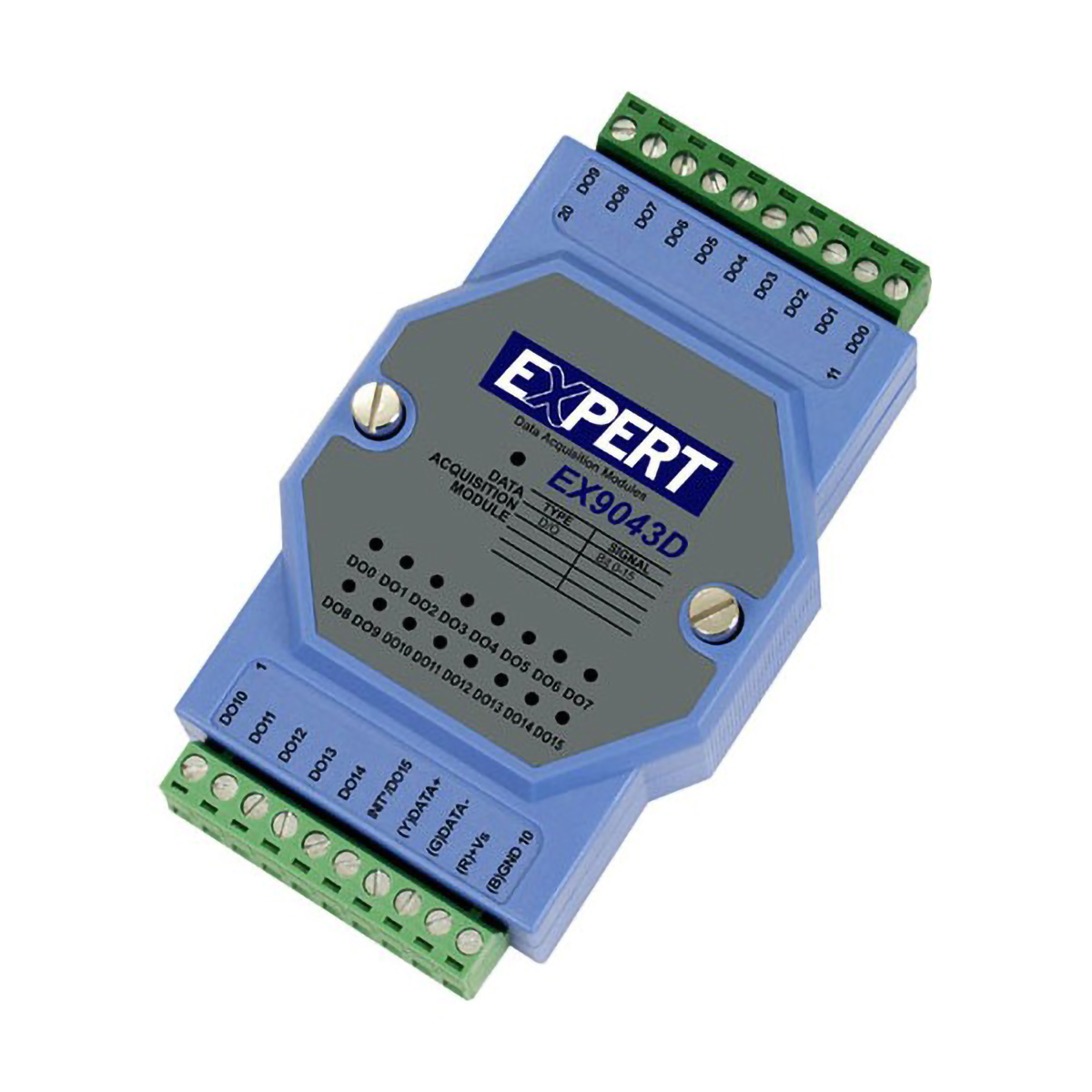

ExpertDAQ 16 CH Digital output EX9043D-M

ExpertDAQ 16 CH Digital output EX9043D-M

MODEL
16 CH Digital output
브랜드
EXPERT DAQ
제품문의 구매하기

입출력 점수에 맞춰 고르는
Modbus 디지털 입출력 모듈

ExpertDAQ EX9044D-M · EX9043D-M · EX9052D-M Modbus RTU 디지털 I/O

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9044D-M · EX9043D-M · EX9052D-M은 RS-485 Modbus RTU로 통신하는 디지털 입출력 모듈(Modbus RTU Digital I/O)입니다. 입력 4·출력 8, 출력 16, 입력 8 구성 가운데 필요한 점수를 골라 판넬의 신호를 원격으로 수집하고 출력을 구동할 수 있습니다.

RS-485 한 줄에 모듈을 최대 256개까지 연결하고 중계기 없이 케이블을 최대 1,200 m까지 연장할 수 있어, 분산된 판넬을 잇기에 유리합니다. EX9044D-M은 입력을 3750 V로 절연해 접점 노이즈를 차단합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

256

네트워크당 최대 모듈 수

1,200 m

중계기 없이 연장 거리

3750 V

EX9044D-M 절연 전압

-25 ~ +75 °C

동작 온도 범위

특징

입출력 점수로
고르는 3개 구성

핵심 특징현장에서 달라지는 점
중계기 없는 최대 1,200 m 연장떨어진 판넬을 RS-485 케이블 한 가닥으로 연결하므로 중계기 비용이 줄어듭니다.
네트워크당 모듈 256개한 통신선에서 여러 판넬의 입출력을 함께 다루므로 배선 가닥 수가 줄어듭니다.
채널별 상태 LED채널마다 LED가 켜져 현장에서 입출력 상태를 바로 구분할 수 있습니다.
호스트·모듈 이중 워치독통신 응답이 끊기면 워치독이 동작해 제어가 멈추는 상황을 줄입니다.
-25 ~ +75 °C 동작열이 차는 판넬 안에서도 동작하므로 설치 위치 제약이 적습니다.
낮은 소비 전력EX9052D-M은 0.6 W, EX9043D-M은 1.1 W여서 전원 용량에 주는 부담이 적습니다.

네트워크 구성

한 통신선에 묶는
모듈 수와 거리

RS-485 한 줄에 최대 256개 모듈을 두고 중계기 없이 1,200 m까지 케이블을 연장할 수 있습니다. 출력 점수가 큰 설비에는 출력 16점의 EX9043D-M을, 입력이 중심인 구역에는 EX9052D-M을 배치하면 채널 수 대비 통신선 가닥을 최소화할 수 있습니다.

판넬마다 필요한 점수만 배치

입력과 출력이 모두 필요한 판넬은 EX9044D-M 한 대로 입력 4점과 출력 8점을 처리합니다. 출력만 많은 구역은 EX9043D-M, 감시 접점만 많은 구역은 EX9052D-M으로 나누면 모듈 단가 대비 낭비되는 채널이 줄어듭니다.

입출력 정격

입력 임계와
출력 정격

  • 디지털 입력(EX9044D-M·EX9052D-M): 로직 0은 0 ~ 1 V, 로직 1은 4 ~ 30 V, 입력 임피던스 3000 ohm입니다.
  • 오픈 컬렉터 출력(EX9044D-M): 8채널, 최대 부하 375 mA, 30 V입니다.
  • 오픈 컬렉터 출력(EX9043D-M): 16채널, 최대 부하 100 mA, 30 V입니다.

사용 방법

EX9044D-M Modbus RTU
주소표와 첫 통신

EX9044D-M은 전원을 넣으면 Modbus RTU 모드로 동작하며, 출하 설정은 주소 01, 9600 bps입니다. 별도 프로그램 없이 Modbus RTU 마스터가 코일과 레지스터 주소로 입출력을 읽고 제어합니다.

소프트웨어·도구하는 일
Modbus RTU 마스터(PLC·HMI·PC)입력 상태와 카운터 읽기, 출력 제어
INIT* 모드설정을 모를 때 9600 bps로 접속해 저장된 설정 확인
EX9044 Operation Manual기능 코드와 주소표, 워치독 설정 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2RS-485 2선을 터미널 블록에 연결해 Modbus RTU 마스터의 RS-485 포트와 이어 줍니다.
3마스터의 통신 설정을 출하값인 주소 01, 9600 bps에 맞추세요.
4기능 코드 0x05로 출력 주소 00001에 0xFF00을 보내 첫 출력이 켜지는지 확인합니다.
5기능 코드 0x04로 30001~30004를 읽어 입력 카운터 값을 확인합니다.

EX9044D-M Modbus 주소 예시

명령하는 일
00001–00008출력 채널(R/W, 0xFF00 켜짐 / 0x0000 꺼짐)
30001–30004입력 카운터 값(R, 0x0000–0xFFFF)
00513–00516입력 카운터 지우기(0xFF00 쓰기)
00264입력 래치 지우기(0xFF00 쓰기)
40485모듈 주소(R/W, 재부팅 후 적용)
$002INIT* 모드에서 저장된 설정 읽기(ASCII)

주소는 EX9044D-M 기준입니다. EX9043D-M과 EX9052D-M은 채널 구성이 달라 각 모델의 매뉴얼에서 주소표를 확인하세요.

통신 설정을 모를 때는 전원을 끄고 INIT* 단자를 GND에 연결하거나 뒷면 INIT* 스위치를 Init ON에 둔 뒤 전원을 넣으세요. 이 상태에서 9600 bps로 $002를 보내면 저장된 설정을 읽을 수 있습니다.

사양

3개 모델 비교와
공통 사양

항목EX9044D-MEX9043D-MEX9052D-M
입출력 종류디지털 입력 + 출력디지털 출력디지털 입력
입력 채널4 (싱글엔디드)해당 없음8
출력 채널8 (오픈 컬렉터)16 (오픈 컬렉터)해당 없음
입력 로직 레벨로직 0: 0 ~ 1 V, 로직 1: 4 ~ 30 V해당 없음로직 0: 0 ~ 1 V, 로직 1: 4 ~ 30 V
입력 임피던스3000 ohm해당 없음3000 ohm
출력 최대 부하375 mA, 30 V100 mA, 30 V해당 없음
절연입력 3750 V (출력 3750 V, 공통 전원)해당 없음입력 절연
최대 소비 전력1.7 W1.1 W0.6 W

시리즈 공통 사양

항목사양
통신RS-485 1포트 · Modbus RTU · 스크루 터미널 블록
네트워크네트워크당 최대 256개 모듈, 중계기 없이 최대 1,200 m
전원10 ~ 30 VDC
동작 온도-25 °C ~ +75 °C
설치DIN 레일 (벽면 장착 키트 포함)
크기100 x 70 x 25 mm
무게120 g
표시채널별 상태 LED
워치독호스트 워치독 · 모듈 워치독
구성품DIN 레일 장착 키트 1 · 벽면 장착 키트 1 · 드라이버 CD 1 · 매뉴얼 1
인증CE / FCC / WEEE / RoHS

활용 분야

신호 수집과
원격 구동 현장

  • 설비 상태 감시 — 접점 입력으로 기계의 가동과 정지 신호를 수집합니다.
  • 램프·릴레이 구동 — 오픈 컬렉터 출력으로 표시등이나 릴레이를 구동합니다.
  • PLC 입출력 확장 — 떨어진 판넬의 디지털 입출력을 RS-485로 추가합니다.
  • 원격 현장 신호 수집 — 여러 지점의 신호를 한 케이블로 수집합니다.

선택 가이드

입출력 점수에 맞는
Modbus I/O 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
입력 신호를 8점 받아야 할 때EX9052D-M디지털 입력 8채널 전용이고 소비 전력이 0.6 W로 가장 낮아 감시 접점만 많은 구역에 알맞습니다.
출력 점수가 많이 필요할 때EX9043D-M오픈 컬렉터 출력 16채널을 갖춰 출력 점수가 많은 구역에 적합합니다.
입력 4점과 출력 8점을 한 대에 담을 때EX9044D-M입력은 3750 V로 절연하고 출력은 375 mA까지 구동해 입출력이 함께 필요한 판넬에 맞습니다.

구성·옵션

구성품과
모델 구분

구분내용
구성품DIN 레일 장착 키트 1 · 벽면 장착 키트 1 · 드라이버 CD 1 · 매뉴얼 1
모델EX9044D-M · EX9043D-M · EX9052D-M
모델별 입출력EX9044D-M 입력 4 · 출력 8 / EX9043D-M 출력 16 / EX9052D-M 입력 8
