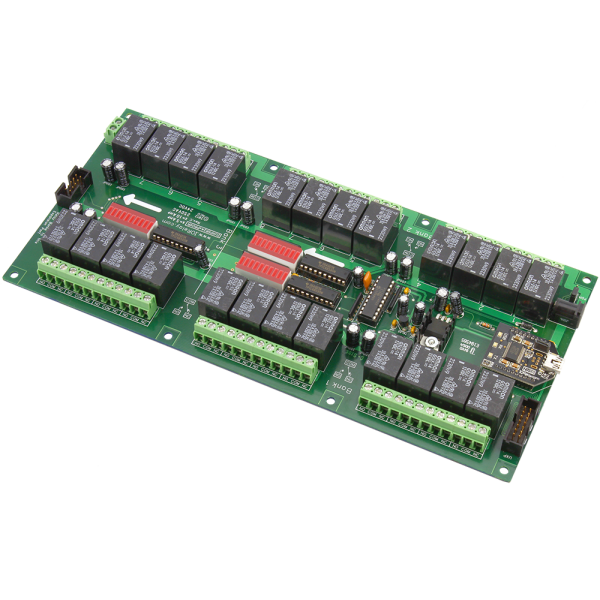

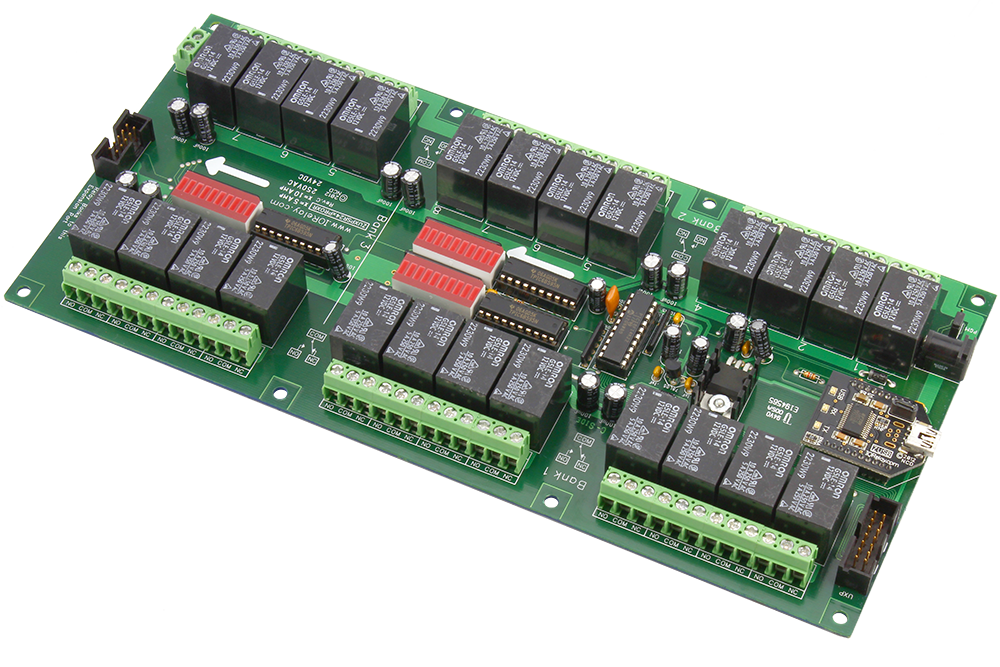

NCD ZUXPSR245PROXR 산업용 릴레이 컨트롤러 24 채널 SPDT + UXP 확장 포트

NCD ZUXPSR245PROXR 산업용 릴레이 컨트롤러 24 채널 SPDT + UXP 확장 포트

MODEL
ZUXPSR245PROXR
브랜드
NCD
제품문의 구매하기

릴레이 24점에⁣ UXP 입력 보드 연결

NCD ZUXPSR245PROXR 산업용 릴레이 컨트롤러⁣ 품번 : ZUXPSR245PROXR⁣ 릴레이 : SPDT 24개⁣ 전원 : 12 VDC 배럴 커넥터

견적 받기

NCD 한국 독점 공급 파트너

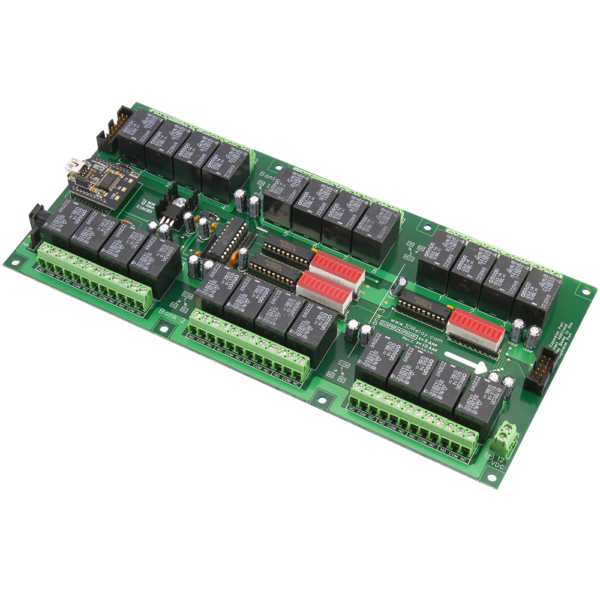

NCD ZUXPSR245PROXR은 5 A SPDT 릴레이 24개와 UXP 확장 포트를 갖춘 ProXR 산업용 릴레이 컨트롤러(Industrial Relay Controller)입니다. UXP 포트에는 12비트 ADC, 접점 폐쇄, 디지털 전위차계 보드 가운데 한 종류를 연결합니다.

접점 폐쇄 보드는 입력 8개를 한 뱅크로 읽으며 16 · 32 · 48채널 보드가 있습니다. 릴레이 출력이 더 필요하면 XR 확장 포트를 사용합니다. (주)테솔이 국내에 공식 공급합니다.

24채널

5 A SPDT 릴레이

8개 단위

접점 입력 뱅크

0~4095

12비트 ADC 값 범위

16개

백그라운드 타이머

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

UXP 확장 포트

ADC · 접점 · 전위차계 보드 선택

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

통신 모듈 선택

USB · RS-232 · 이더넷 · WiFi 선택

입력 구성

ZUXPSR245PROXR의⁣ UXP 입력 선택

입력 종류보드와 한도
아날로그UAD1216 16채널, 0~5 VDC, 최대 3장
접점USCS16 · USCS32 · USCS48, 전체 최대 2,048개
가변 저항 출력UPOT16, 채널당 최대 1 mA, 0~5 VDC 범위

UXP 포트는 한 번에 한 종류의 보드만 받고, 같은 종류는 여러 장 이어 붙입니다.

NCD ZUXPSR245PROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형

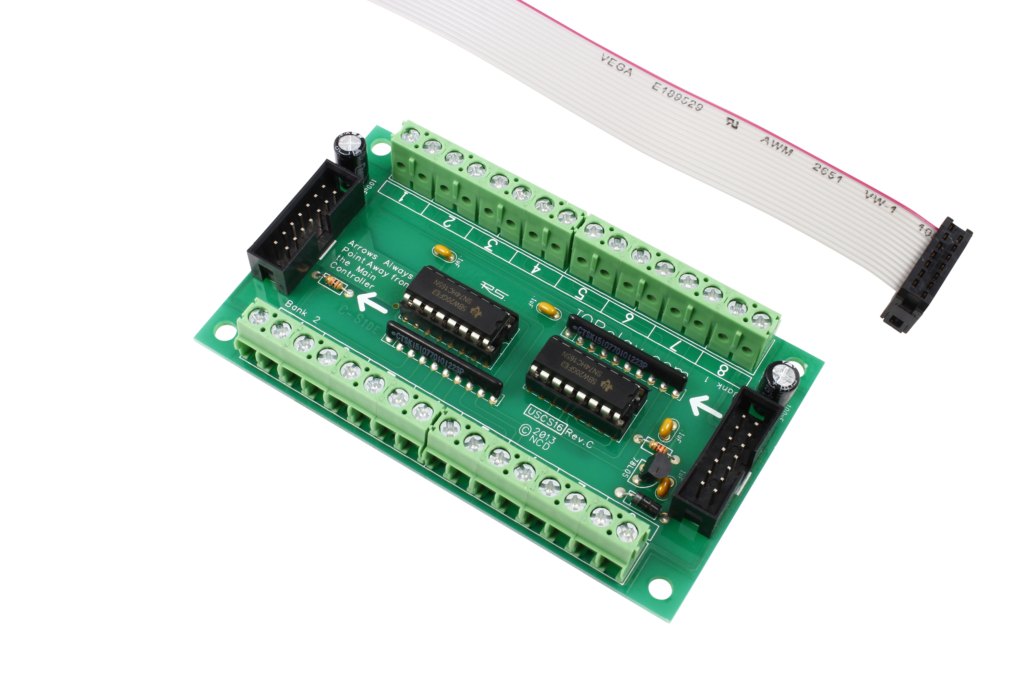

리본 케이블이 연결된 릴레이 확장 보드 외형
NCD ZUXPSR245PROXR - 릴레이 보드를 바로 위에서 본 전체 배치 모습

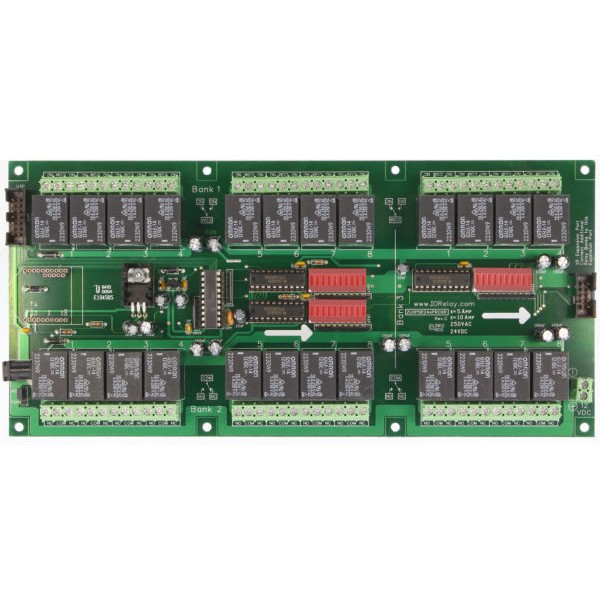

릴레이 보드를 바로 위에서 본 전체 배치 모습

사용 방법

ZUXPSR245PROXR에서⁣ 입력 보드 인식까지

ZUXPSR245PROXR의 24개 릴레이는 Base Station 시험 화면이나 ProXR API 명령으로 개폐하며, UXP 입력 보드 값도 같은 명령 체계로 읽습니다.

단계작업
보드 연결입력 보드를 제공 케이블로 ZUXPSR245PROXR의 UXP 포트에 꽂습니다. 추가 보드는 앞 보드 뒤로 이어 붙입니다.
통신 준비통신 모듈을 장착하고 전원을 넣어 PC와 연결합니다. COM 포트가 보이지 않으면 FTDI USB 드라이버를 설치합니다.
소프트웨어ncd.io/start에서 Base Station을 받아 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 접속합니다.
응답 확인릴레이 명령을 보내 AA 01 55 00 응답을 확인합니다.
입력 확인UXP 접점 입력 뱅크와 12비트 ADC 채널을 읽어 입력 보드 연결을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기(입력 8개를 1바이트 비트로 응답)
AA 03 FE C7 00 72UXP ADC 장치 0의 채널 0을 12비트로 읽기

명령 마지막 바이트는 앞 바이트 합의 하위 8비트(체크섬)입니다. 명령이 16진수 원시 바이트라서 바이너리 전송을 지원하는 프로그램으로 시험하세요.

NCD ZUXPSR245PROXR - 24채널 릴레이 컨트롤러의 뱅크별 배치 구성도

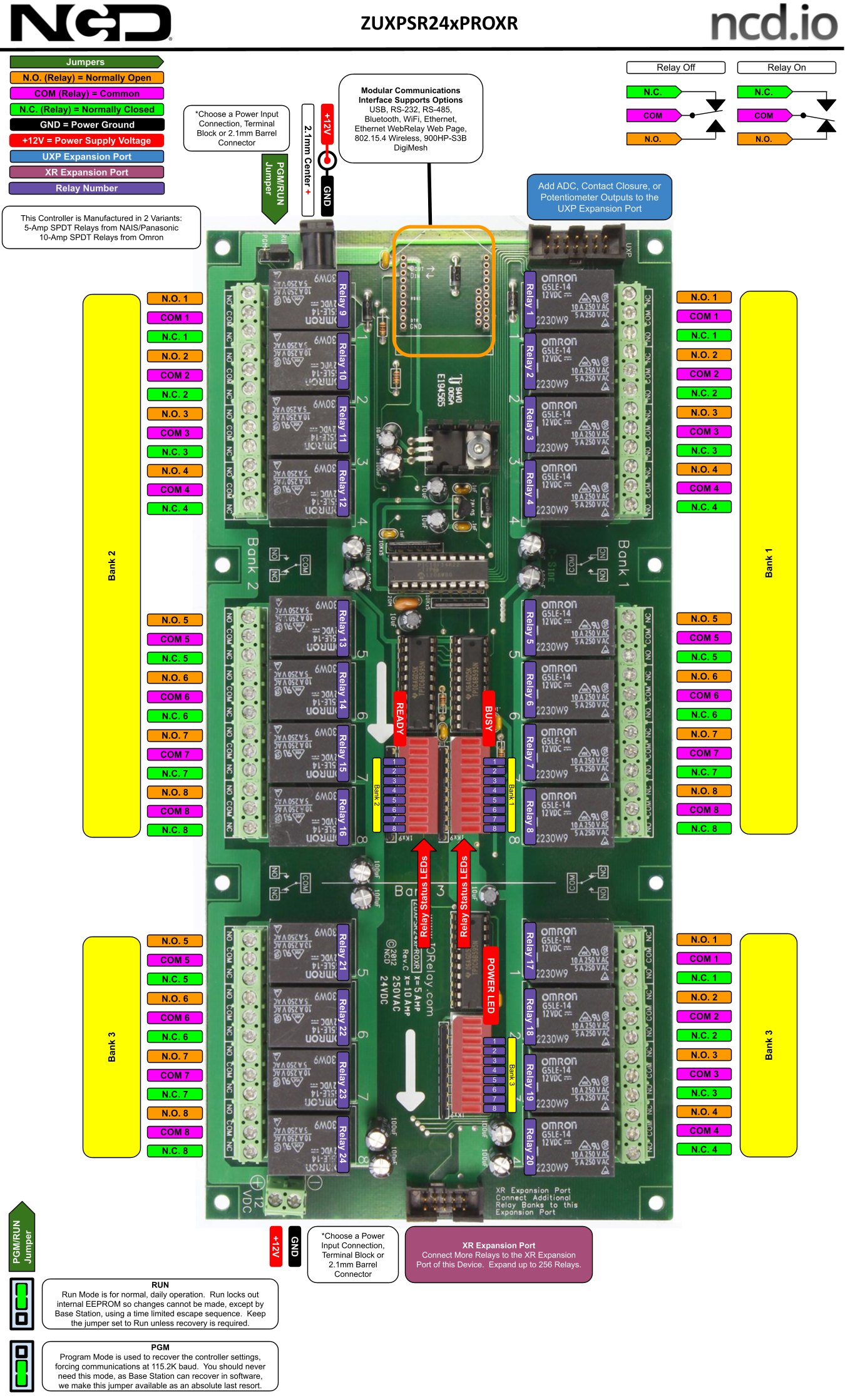

24채널 릴레이 컨트롤러의 뱅크별 배치 구성도
NCD ZUXPSR245PROXR - 릴레이와 단자대가 배치된 24채널 녹색 릴레이 보드

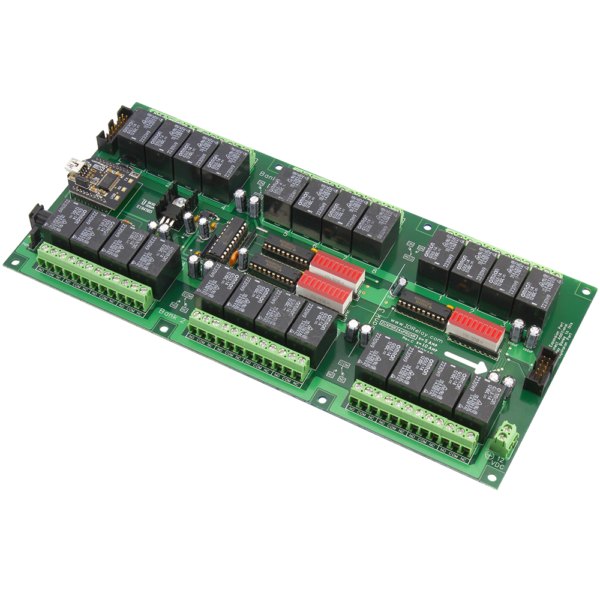

릴레이와 단자대가 배치된 24채널 녹색 릴레이 보드

사양

ZUXPSR245PROXR⁣ 주요 사양

항목사양
품번ZUXPSR245PROXR
릴레이SPDT 24개, 5 A, 정격 전류에서 최대 절대 정격 240 VAC
단자릴레이당 NO · COM · NC 나사 단자, 최대 12 AWG
전원12 VDC 배럴 커넥터(2.1 mm, 센터 플러스), 1.25 A 이상 권장
타이머16개, 개당 최대 255시간 255분 255초
플래셔16개
보호하드웨어 워치독 타이머
동작 온도0~85 °C
NCD ZUXPSR245PROXR - 단자대와 DIP 스위치가 보이는 릴레이 보드 모습

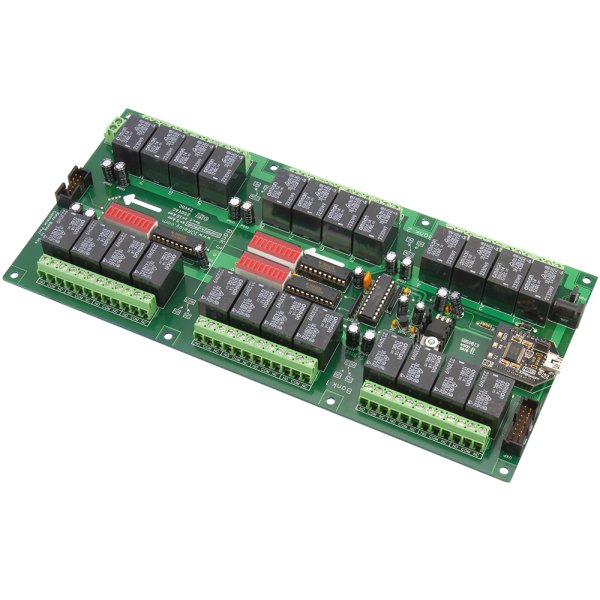

단자대와 DIP 스위치가 보이는 릴레이 보드 모습

활용 분야

릴레이와 센서 입력이⁣ 함께 늘어나는 곳

  • 5 A 이하 부하 회로 24개의 개폐
  • 타이머로 정해진 시간만 켜지는 릴레이 회로
  • 접점 폐쇄 보드로 스위치 상태 수집
NCD ZUXPSR245PROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

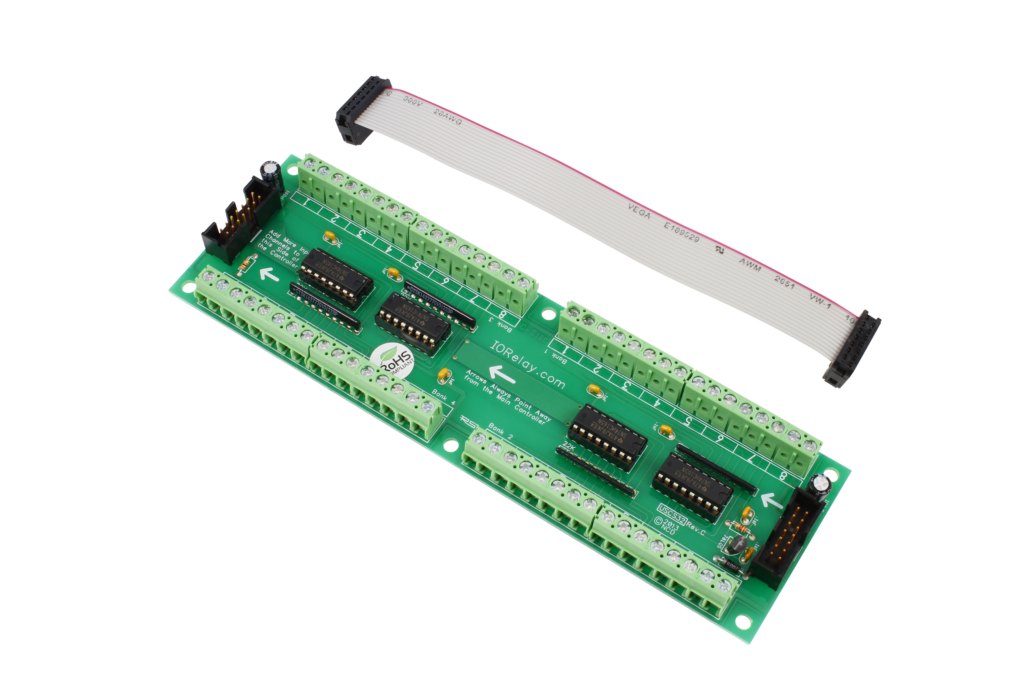

리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
