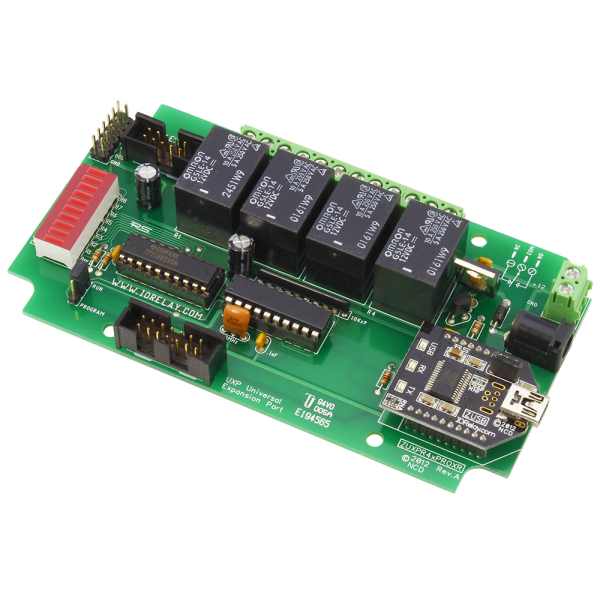

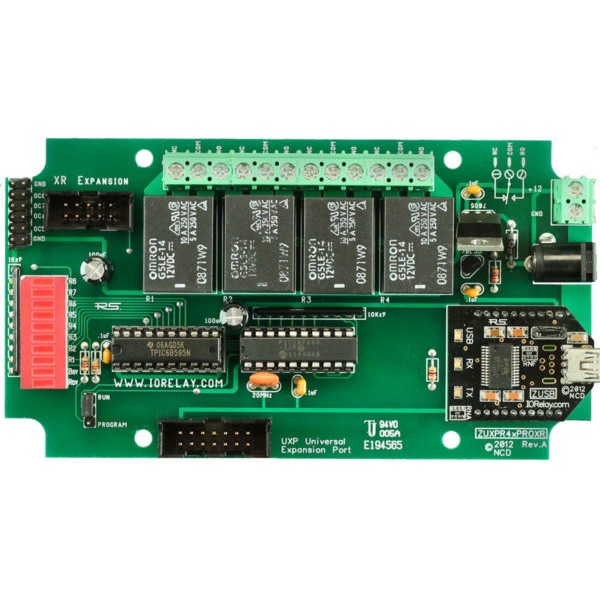

NCD ZUXPR45PROXR 산업용 릴레이 컨트롤러 4 채널 SPDT + UXP 확장 포트

NCD ZUXPR45PROXR 산업용 릴레이 컨트롤러 4 채널 SPDT + UXP 확장 포트

MODEL
ZUXPR45PROXR
브랜드
NCD
제품문의 구매하기

필요한 입력 보드를 골라 붙이는
UXP 포트 릴레이 컨트롤러

NCD ProXR 산업용 릴레이 컨트롤러 + UXP 확장 포트

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 릴레이 컨트롤러 UXP형은 온보드 릴레이 4~32개에 UXP 확장 포트를 달아 필요한 입력 보드를 골라 추가하는 산업용 릴레이 보드(Industrial Relay Controller)로, 입력 구성을 현장에 맞춰 정합니다.

UXP 포트에는 12비트 ADC, 접점 폐쇄, 디지털 전위차계 보드를 연결하며, 여러 보드는 제공 케이블로 데이지 체인 연결합니다. XR 확장 포트로 릴레이 수도 늘리는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

UXP 확장 포트

ADC · 접점 · 전위차계 보드 선택

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

통신 모듈 선택

USB · RS-232 · 이더넷 · WiFi 선택

특징

UXP 포트로 확장하는
입력 구성

핵심 특징현장에서 달라지는 점
12비트 ADC 확장0~5 VDC 아날로그 센서 16채널을 읽으며, 보드를 이어 붙여 입력 수를 늘립니다.
접점 폐쇄 입력접점 폐쇄 모듈로 최대 2,048개 입력을 받아 스위치가 많은 설비를 한 컨트롤러에서 감시합니다.
디지털 전위차계0~5 VDC 범위에서 채널마다 저항 값을 출력하므로 가변 저항 대신 소프트웨어로 값을 조정합니다.
XR 확장XR 확장 릴레이를 추가해 출력 규모를 단계적으로 늘립니다.
고전력 옵션20 A 또는 30 A 릴레이를 8·16·32채널로 선택해 큰 부하를 직접 구동합니다.
DPDT 신호 릴레이1 A·3 A·5 A DPDT를 16·24·32채널로 선택해 신호 전환에 사용합니다.
백그라운드 타이머 16개온보드 릴레이에 타이머를 할당해 자동 개폐 시퀀스를 구성합니다.
모듈식 통신USB, RS-232, 이더넷, WiFi 모듈 가운데 환경에 맞는 방식을 꽂아 사용합니다.
NCD ZUXPR45PROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형

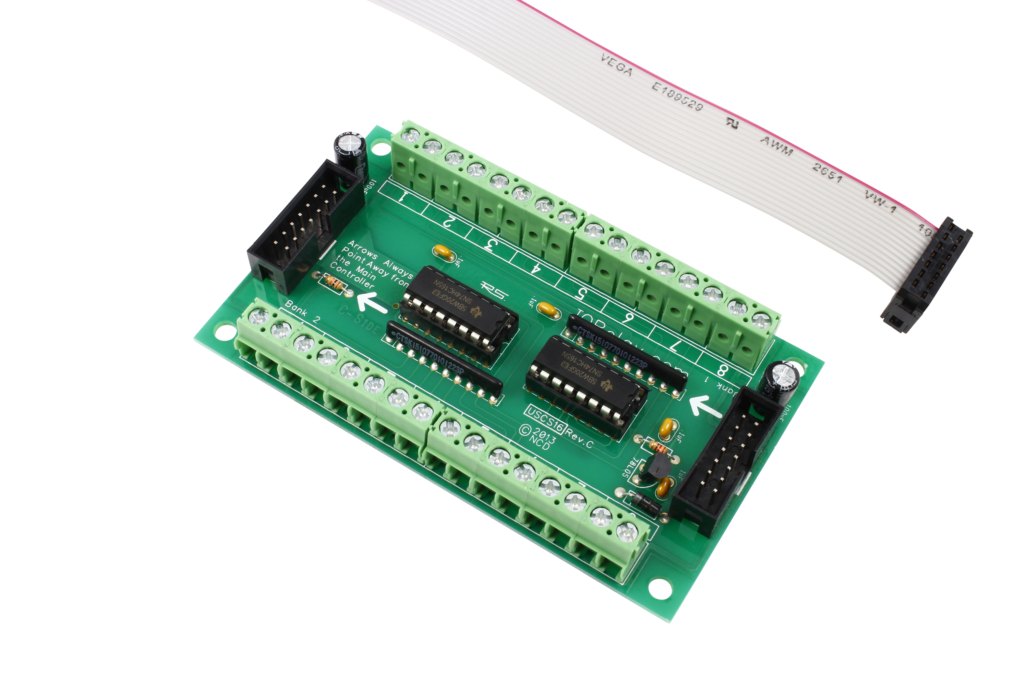

리본 케이블이 연결된 릴레이 확장 보드 외형

UXP 확장

입력 보드 3종의
연결 한도

12비트 ADC 보드는 한 장에 16채널이며 최대 3장까지 연결해 48채널을 구성합니다. 접점 폐쇄 입력은 최대 2,048개이고, 디지털 전위차계는 최대 48개까지 연결합니다.

입력 보드는 컨트롤러 한 대에 이어 붙이는 방식이므로 처음부터 필요한 입력 수를 정하지 않아도 됩니다. 센서 수가 늘어나는 설비에서는 릴레이 보드를 그대로 두고 입력 보드만 추가하세요.

UXP 포트와 입력 보드 연결

입력 보드는 제공 케이블로 UXP 포트에 연결하고 다음 보드는 앞 보드에 이어 붙입니다. 어떤 입력 보드를 얼마나 연결할지는 센서 종류와 개수에 따라 정합니다.

DPDT 옵션은 최대 12 VDC의 신호용입니다. 릴레이 부하 전압은 최대 절대 정격 240 VAC까지(저항성 부하 기준)이며, 실제 부하의 전압과 전류, 저항성 여부를 확인한 뒤 릴레이를 선택하세요.

NCD ZUXPR45PROXR - 4채널 릴레이 컨트롤러의 단자 배치 구성도

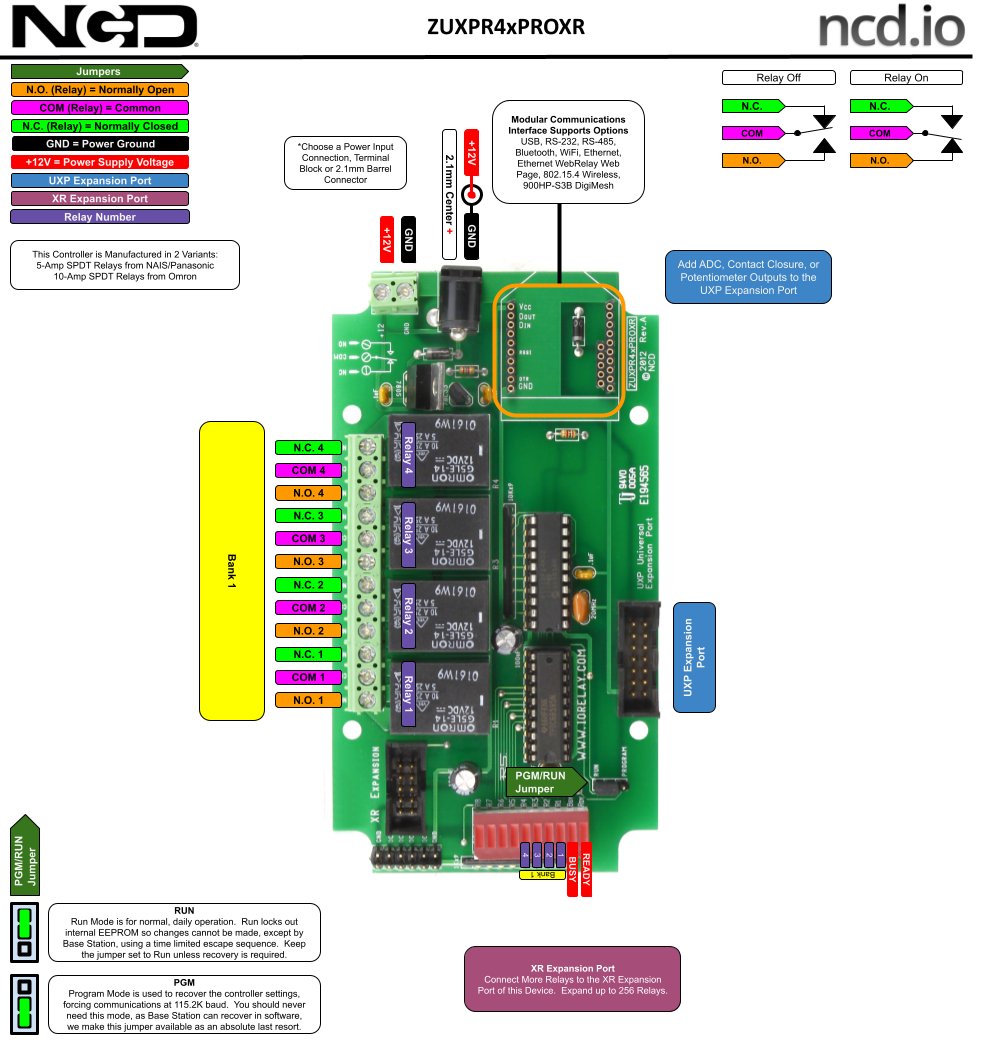

4채널 릴레이 컨트롤러의 단자 배치 구성도

사용 방법

ProXR 산업용 UXP형
입력 보드 읽기 명령과 연결

ProXR 산업용 UXP형은 Base Station이나 ProXR API 명령으로 릴레이를 제어하고, UXP 포트에 연결한 접점 입력·12비트 ADC 보드 값도 같은 명령 체계로 읽습니다. UXP 포트는 품번에 UXP가 들어간 ProXR 컨트롤러에 있습니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식
UXP 입력 보드 (UAD1216 · USCS · UPOT16)UXP 포트에 연결하는 12비트 ADC·접점 입력·전위차계 보드

처음 연결하는 순서

순서할 일
1필요한 UXP 입력 보드를 제공 케이블로 UXP 포트에 연결하고, 다음 보드는 앞 보드에 이어 붙이세요.
2컨트롤러에 USB 통신 모듈을 끼우고 전원을 넣은 뒤 PC와 연결합니다. 포트가 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 해당 COM 포트에 접속합니다.
4릴레이 명령을 보내 응답 AA 01 55 00을 확인하세요.
5UXP 접점 입력 뱅크와 12비트 ADC 채널을 읽어 입력 보드 연결을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기(입력 8개를 1바이트 비트로 응답)
AA 03 FE C7 00 72UXP ADC 장치 0의 채널 0을 12비트로 읽기(LSB, MSB 순 응답)

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

사양

릴레이 정격과
UXP 확장 사양

항목사양
릴레이 채널4 · 8 · 16 · 24 · 32 (SPDT) / 16 · 24 · 32 (DPDT) / 8 · 16 · 32 (고전력)
SPDT 릴레이 정격5 A 또는 10 A (저항성 부하 기준 최대 절대 정격 240 VAC)
DPDT 신호 릴레이 정격1 A · 3 A · 5 A (최대 12 VDC 신호용)
고전력 릴레이 정격20 A SPDT 또는 30 A SPST (8채널은 40 A SPST 옵션 포함)
UXP 12비트 ADC 확장0 ~ 5 VDC 아날로그 센서 16채널, 최대 3개 연결 (48채널)
UXP 접점 폐쇄 입력최대 2,048개
UXP 디지털 전위차계최대 48개, 0 ~ 5 VDC 범위에서 채널별 저항 출력
백그라운드 타이머16개
플래셔16개
동작 온도 범위0 °C ~ 85 °C (24시간 작동 설계)
통신 모듈USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선 (모듈 선택)

활용 분야

입력 수가 늘어나는
설비 현장

  • 입력 보드 추가 — 센서와 접점 입력을 필요한 만큼 추가합니다.
  • 아날로그 센서 읽기 — 0~5 VDC 센서를 12비트 ADC로 읽습니다.
  • 전위차계 출력 제어 — 디지털 전위차계로 아날로그 설정 값을 출력합니다.
  • 산업 설비 릴레이 제어 — 많은 장비를 한 보드에서 나눠 제어합니다.

선택 가이드

입력 종류별
권장 보드

이럴 때 (현장 조건)권장 모델선택 이유
릴레이 8~32개에 입력도 더하려 할 때UXP형 (ZUXPR8x · ZUXPSR16x · ZUXPSR24x · ZUXPSR32x)릴레이 보드에 UXP 포트가 있어 입력 보드를 나중에 추가합니다.
센서 입력을 아날로그로 받으려 할 때UAD121612비트 ADC, 0~5 VDC 16채널을 더합니다.
접점 입력이 필요할 때USCS 접점 감지 보드 (USCS16 · USCS32 · USCS48)스위치와 버튼 상태를 접점 폐쇄 방식으로 감지합니다.
가변 출력이 필요할 때UPOT16 디지털 전위차계 보드0~5 VDC 범위에서 채널별로 저항 값을 출력합니다.
큰 부하를 제어할 때고전력 UXP형 (ZUXPR8x0 · ZUXPR16x0 · ZUXPR32x0)20 A SPDT 또는 30 A SPST 릴레이를 사용하며 8채널은 40 A SPST 옵션이 있습니다.
NCD ZUXPR45PROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

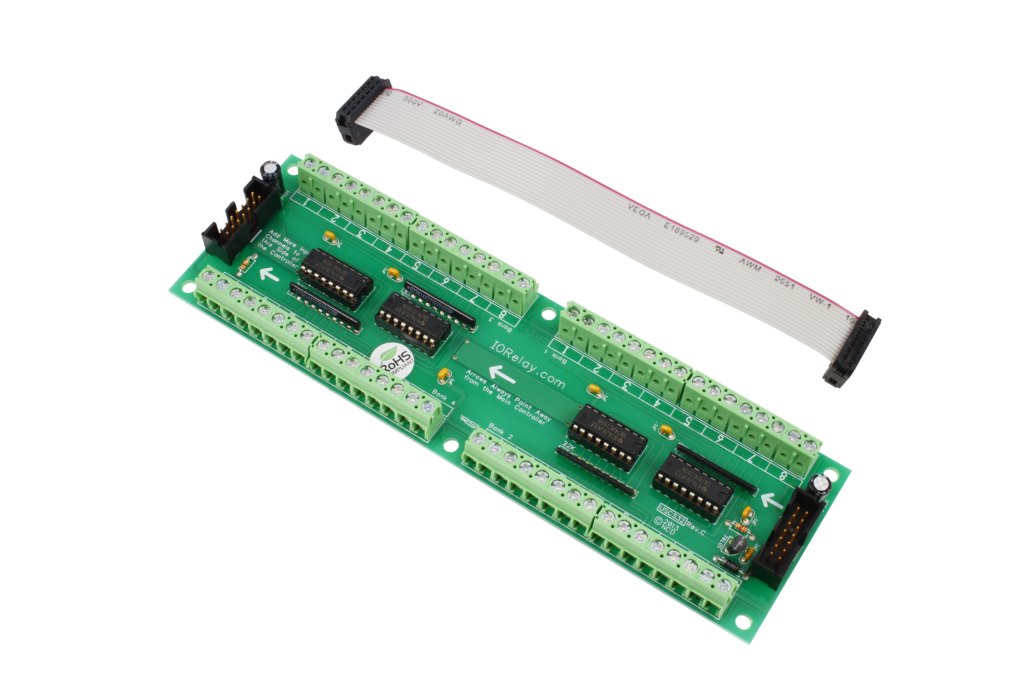

리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

구성·옵션

구성별 채널과
릴레이 선택

구성채널릴레이 선택
SPDT (ZUXPR4x · ZUXPR8x · ZUXPSR16x · 24x · 32x)4 · 8 · 16 · 24 · 325 A 또는 10 A SPDT
DPDT 신호 (ZUXPSR16xDPDT · 24xDPDT · 32xDPDT)16 · 24 · 321 A · 3 A · 5 A DPDT
고전력 (ZUXPR8x0 · 16x0 · 32x0)8 · 16 · 3220 A SPDT, 30 A SPST (8채널은 40 A SPST 옵션 포함)
구분내용
구성ProXR 산업용 릴레이 보드 (UXP 확장 포트 포함)
옵션UXP 입력 보드 · XR 확장 릴레이
별매UXP 입력 보드 (UAD1216 · USCS · UPOT16), UXP 케이블
품번ZUXPR4xPROXR · PR60-78_ZUXPR8xPROXR · PR60-85_ZUXPSR16xPROXR · PR60-83_ZUXPSR24xPROXR · PR60-81_ZUXPSR32xPROXR · PR60-91_ZUXPR8x0PROXR · PR60-108_ZUXPR16x0PROXR · PR60-94_ZUXPR32x0PROXR

제품 상세 이미지

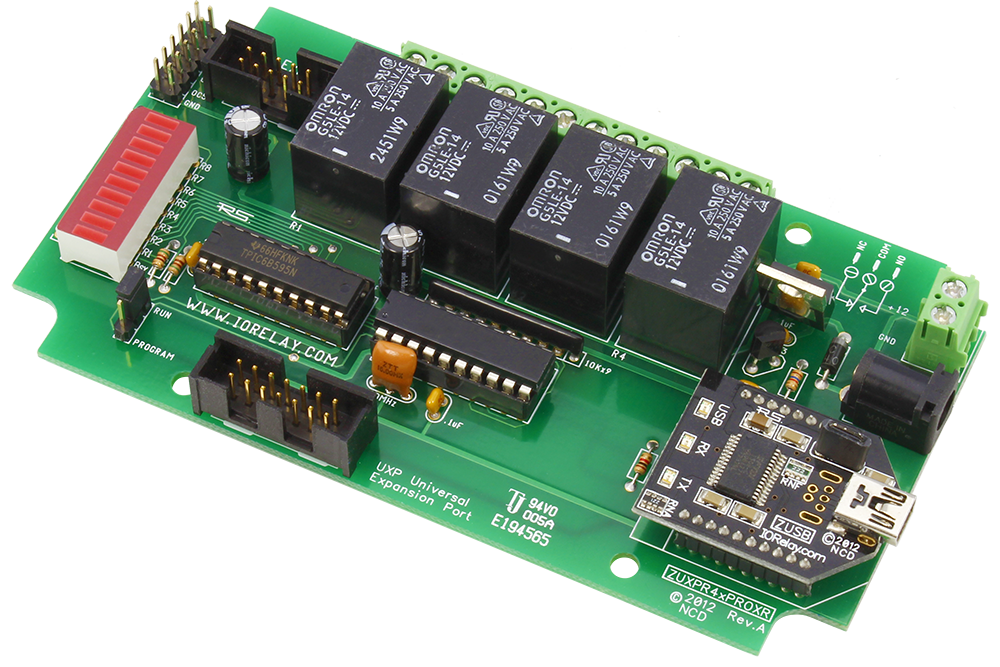

NCD ZUXPR45PROXR 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

NCD ZUXPR45PROXR - 릴레이 4개와 DIP 스위치가 보이는 릴레이 보드

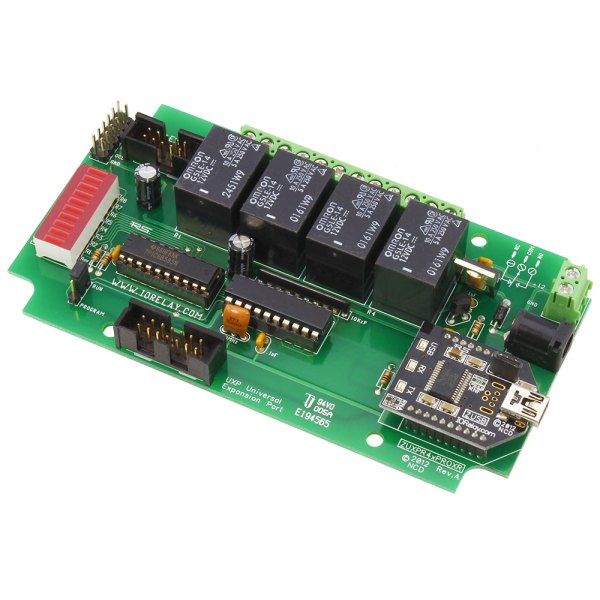

릴레이 4개와 DIP 스위치가 보이는 릴레이 보드
