NCD ZUXPR3220PROXR 산업용 고전력 릴레이 컨트롤러 32 채널 + UXP 확장 포트

NCD ZUXPR3220PROXR 산업용 고전력 릴레이 컨트롤러 32 채널 + UXP 확장 포트

MODEL
ZUXPR3220PROXR
브랜드
NCD
제품문의 구매하기

고전력 32점을⁣ 컨트롤러 하나로

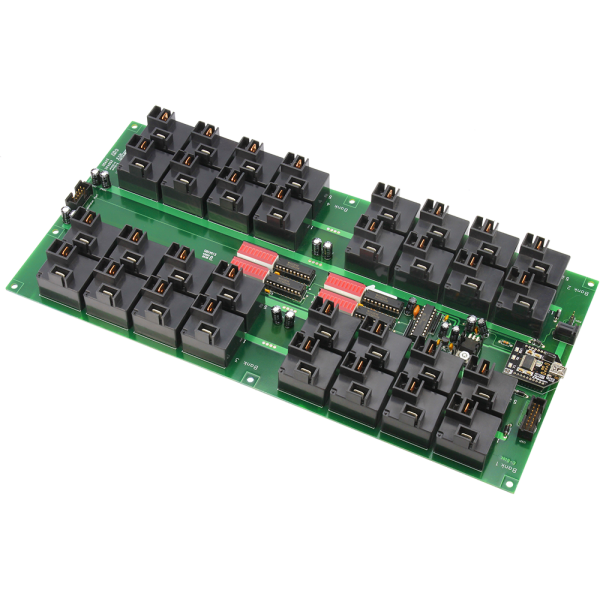

NCD ZUXPR3220PROXR 산업용 고전력 릴레이 컨트롤러⁣ 품번 : ZUXPR3220PROXR⁣ 릴레이 채널 : 32⁣ 릴레이 형식 : 20 A SPDT

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPR3220PROXR은 20 A SPDT 릴레이 32개를 온보드로 갖춘 산업용 고전력 릴레이 컨트롤러(Industrial High-Power Relay Controller)입니다. 릴레이 하나에 퀵 커넥트 단자 3개(NO · COM · NC)가 있습니다.

UXP 포트에 입력 보드를, XR 포트에 릴레이 확장 보드를 이어 입력과 출력 수를 늘립니다. (주)테솔이 국내에 공식 공급합니다.

32채널

20 A SPDT 릴레이

최대 256개

XR 확장 포함

3단자

릴레이당 NO · COM · NC

2,048개

접점 폐쇄 입력 최대

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

UXP 확장 포트

ADC · 접점 · 전위차계 보드 선택

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

통신 모듈 선택

USB · RS-232 · 이더넷 · WiFi 선택

확장 규모

ZUXPR3220PROXR에서⁣ 릴레이 수를 키울 때

XR 포트에는 SPST, SPDT, DPDT 릴레이 확장 보드를 4~32채널 단위로 연결하며 펌웨어는 최대 256개 릴레이까지 지원합니다. 다만 확장 케이블이 길면 128개를 넘는 확장은 동작하지 않을 수 있습니다.

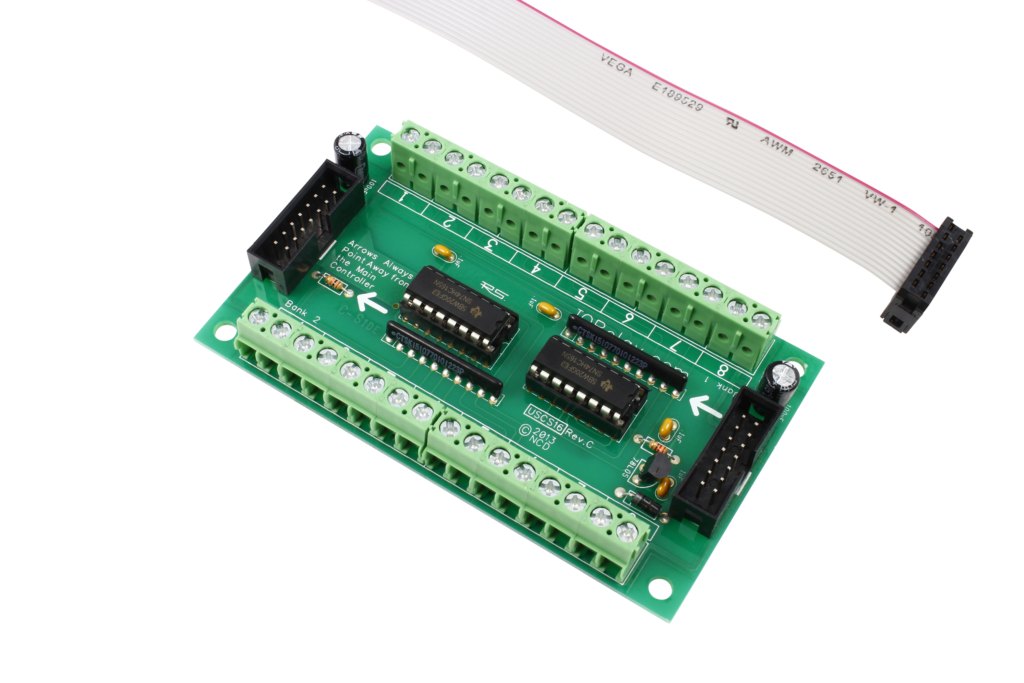

NCD ZUXPR3220PROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

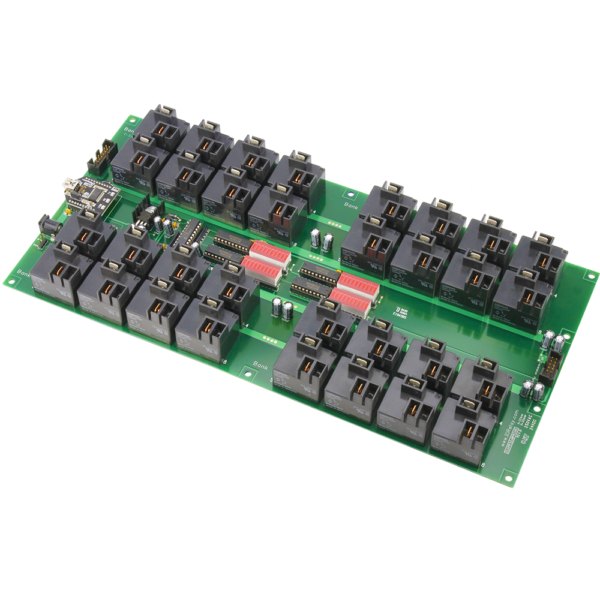

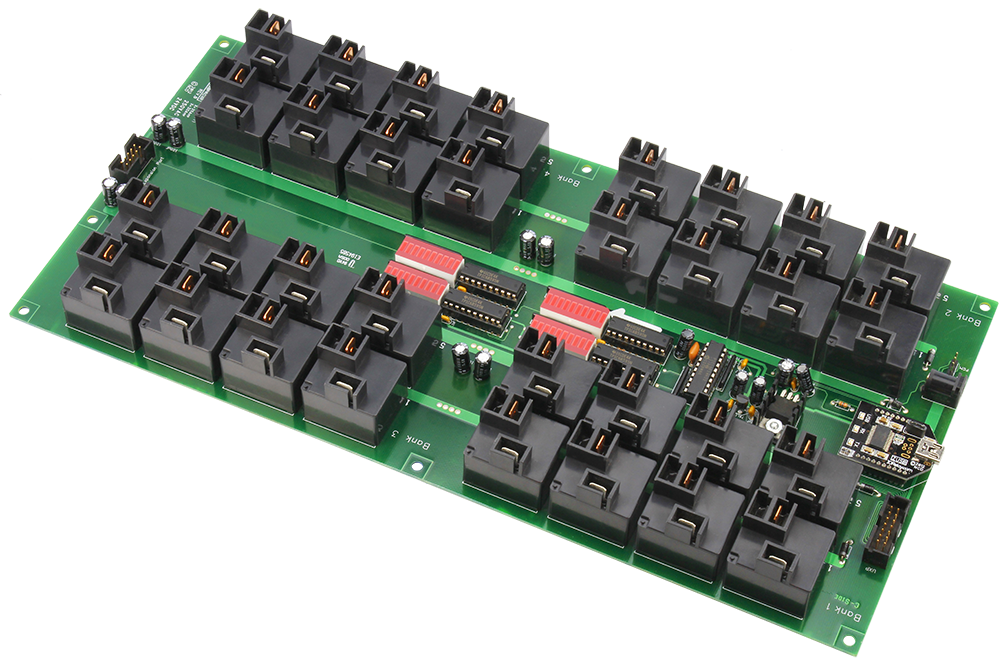

NCD ZUXPR3220PROXR - 대형 릴레이 32개가 실장된 고전력 릴레이 보드
대형 릴레이 32개가 실장된 고전력 릴레이 보드

사용 방법

ZUXPR3220PROXR의⁣ 접속과 명령 점검

ZUXPR3220PROXR의 릴레이 32개와 UXP 입력 보드는 모두 ProXR API 명령으로 다루며, 처음에는 Base Station 화면에서 동작을 시험합니다.

먼저 UXP 케이블로 입력 보드를 ZUXPR3220PROXR에 연결하고, 통신 모듈을 꽂아 전원을 켠 뒤 PC에 접속하세요.

PC에서는 ncd.io/start의 Base Station을 열어 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 COM 포트를 지정합니다. 릴레이 명령에 AA 01 55 00이 돌아오면 통신이 된 것이며, 이어 접점 입력과 12비트 ADC 읽기 명령으로 입력 보드를 확인하세요. COM 포트가 보이지 않으면 FTDI USB 드라이버를 먼저 설치합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 00 17모든 릴레이 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 릴레이 뱅크의 릴레이 1 끄기
AA 03 FE AF 00 5A접점 입력 뱅크 1 상태 읽기
AA 03 FE C7 00 72UXP 12비트 ADC 장치 0, 채널 0 값 읽기

명령 끝 바이트는 앞 바이트 합의 하위 8비트(체크섬)입니다. 원시 바이트 전송이 되는 프로그램을 사용하세요.

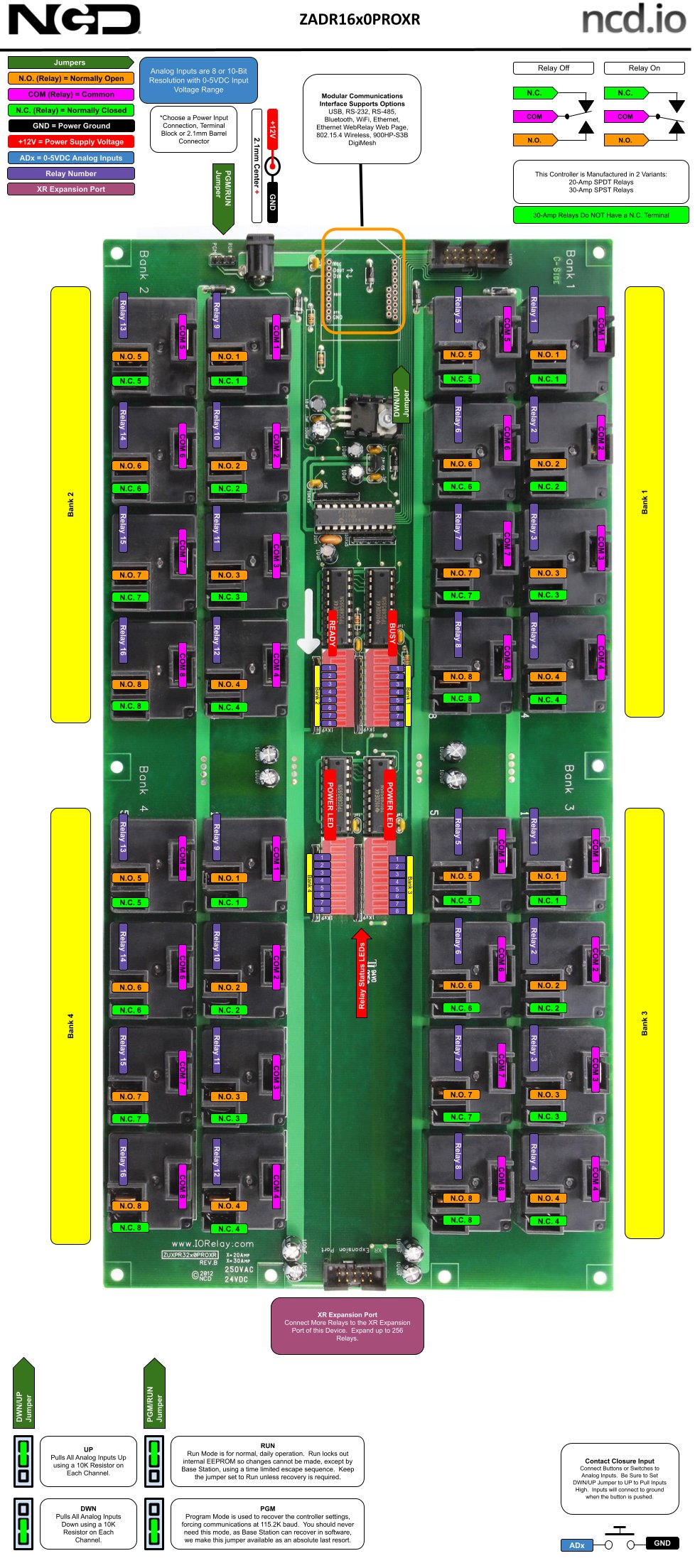

NCD ZUXPR3220PROXR - 32채널 고전력 릴레이 컨트롤러의 단자 배치 구성도
32채널 고전력 릴레이 컨트롤러의 단자 배치 구성도

사양

ZUXPR3220PROXR⁣ 사양표

항목사양
품번ZUXPR3220PROXR
릴레이 채널32
릴레이 형식20 A SPDT
UXP 12비트 ADC16채널 보드, 값 0~4095, 최대 3장
UXP 접점 폐쇄최대 2,048개
통신 모듈USB, RS-232, 이더넷, WiFi, Bluetooth, 산업용 무선 가운데 선택
동작 환경0~85 °C

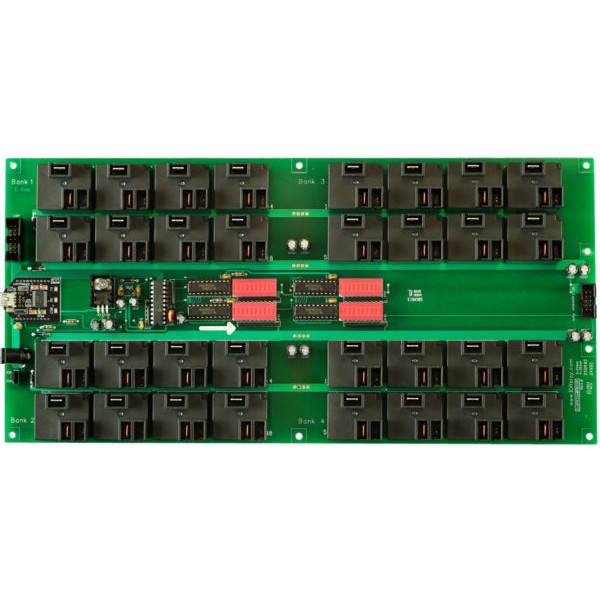

NCD ZUXPR3220PROXR - 릴레이가 상하로 배열된 보드를 바로 위에서 본 모습
릴레이가 상하로 배열된 보드를 바로 위에서 본 모습

활용 분야

출력 점수와 전류가⁣ 모두 큰 설비

  • 20 A SPDT 릴레이 32개로 부하 회로 개별 개폐
  • XR 확장 보드를 더한 최대 256릴레이 구성
  • 접점 입력 보드로 버튼·도어 센서 신호 수집

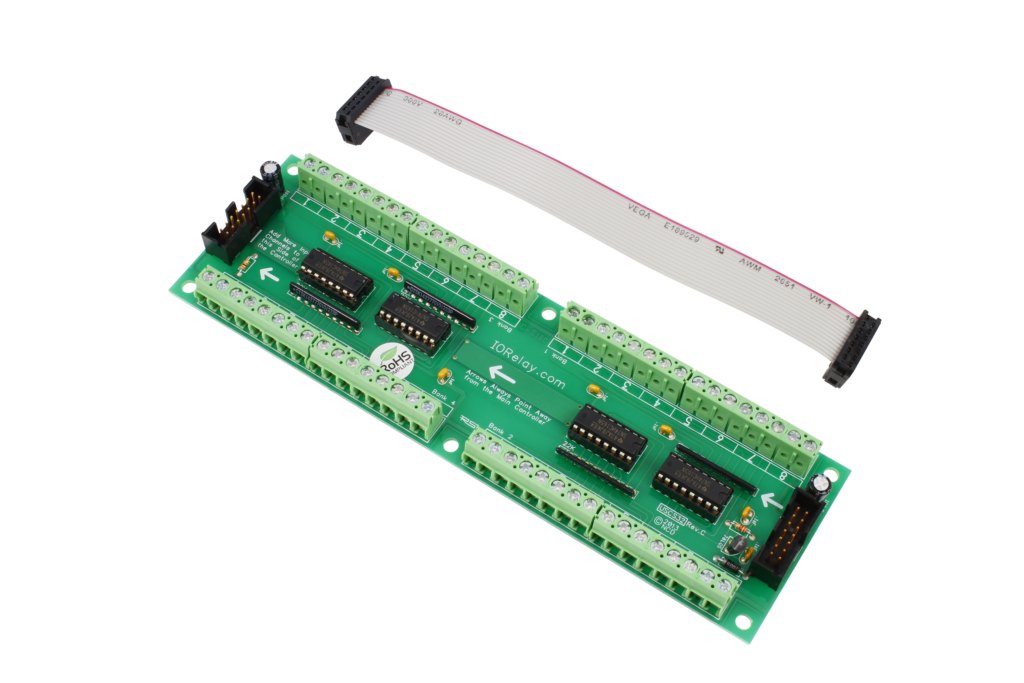

NCD ZUXPR3220PROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

제품 상세 이미지

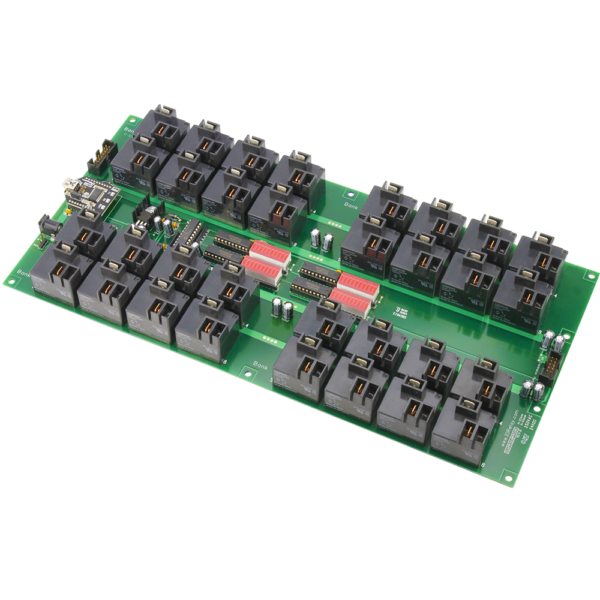

NCD ZUXPR3220PROXR 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

ZUXPR3220PROXR과⁣ 같은 계열 모델

관련 제품

32채널 고전력 컨트롤러와⁣ 함께 보는 제품
