릴레이 16점 제어에⁣ 입력 보드까지

NCD ZUXPSR165PROXR 산업용 릴레이 컨트롤러⁣ 품번 : ZUXPSR165PROXR⁣ 릴레이 : 온보드 SPDT 16개⁣ 타이머 · 플래셔 : 각 16개

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPSR165PROXR은 16채널 5 A SPDT 릴레이를 탑재하고 UXP 확장 포트를 더한 산업용 릴레이 컨트롤러(Industrial Relay Controller)입니다. UXP 포트에 연결한 입력 보드 값과 릴레이 16개를 같은 ProXR 명령 체계로 다룹니다.

모든 연결은 나사 단자이며, 릴레이 접점은 NO · COM · NC 세 단자로 나옵니다. 통신은 모듈을 갈아 끼워 선택합니다. (주)테솔이 국내에 공식 공급합니다.

16채널

5 A SPDT 릴레이

240 VAC

정격 전류에서 최대 절대 정격

48채널

12비트 ADC 최대 확장

2,048개

접점 폐쇄 입력 최대

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

UXP 확장 포트

ADC · 접점 · 전위차계 보드 선택

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

통신 모듈 선택

USB · RS-232 · 이더넷 · WiFi 선택

결선·전원

ZUXPSR165PROXR의⁣ 단자와 전원

  • 릴레이 접점: 릴레이마다 NO · COM · NC 나사 단자 3개
  • 배선: 모든 연결이 나사 단자이며 최대 12 AWG 전선을 받습니다
  • 전원: 12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 전원 공급기는 1.25 A 이상 권장
  • 상태 표시: 릴레이와 CPU 상태 LED

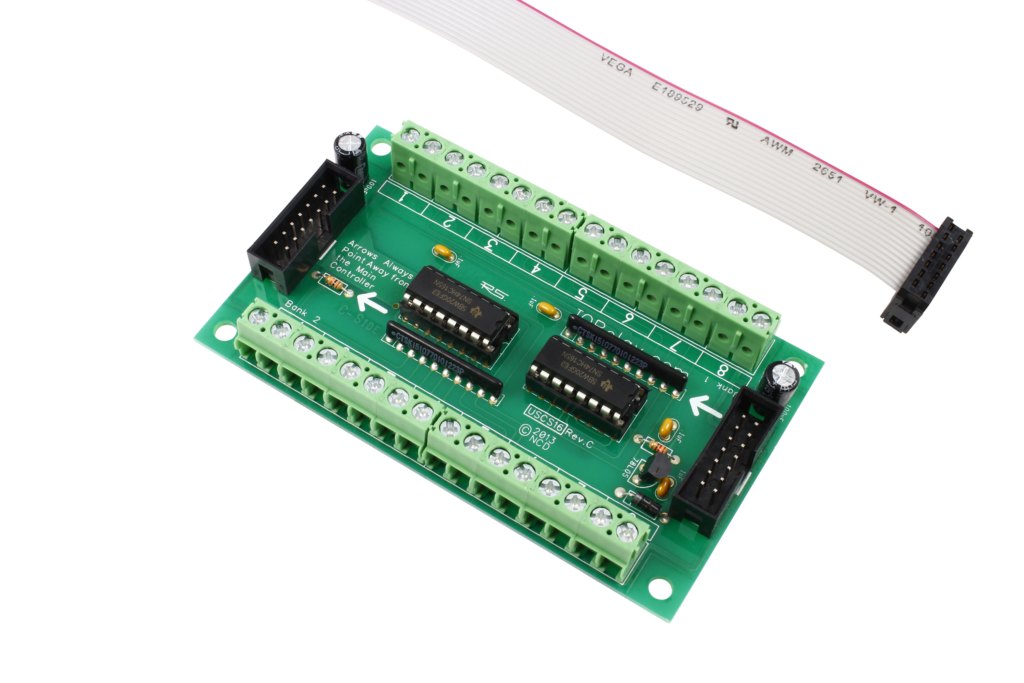

NCD ZUXPSR165PROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

사용 방법

ZUXPSR165PROXR의⁣ 첫 통신 점검

ZUXPSR165PROXR은 16개 릴레이를 ProXR API 명령으로 개별 제어하고 UXP 입력 보드를 같은 명령 체계로 읽습니다.

처음 연결할 때는 UXP 입력 보드를 케이블로 ZUXPSR165PROXR에 먼저 붙이고, 통신 모듈을 끼워 전원을 넣은 뒤 PC에 연결합니다. ncd.io/start의 Base Station을 실행해 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 해당 COM 포트에 접속하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

릴레이 명령에 AA 01 55 00 응답이 돌아오면 통신이 된 것입니다. 이어서 UXP 접점 입력 뱅크와 12비트 ADC 채널 값을 읽어 입력 보드 인식을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기(입력 8개를 1바이트 비트로 응답)
AA 03 FE C7 00 72UXP ADC 장치 0의 채널 0을 12비트로 읽기

명령은 원시 바이트(16진수)로 보내고, 맨 끝 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 바이너리를 보낼 수 있는 프로그램으로 시험하세요.

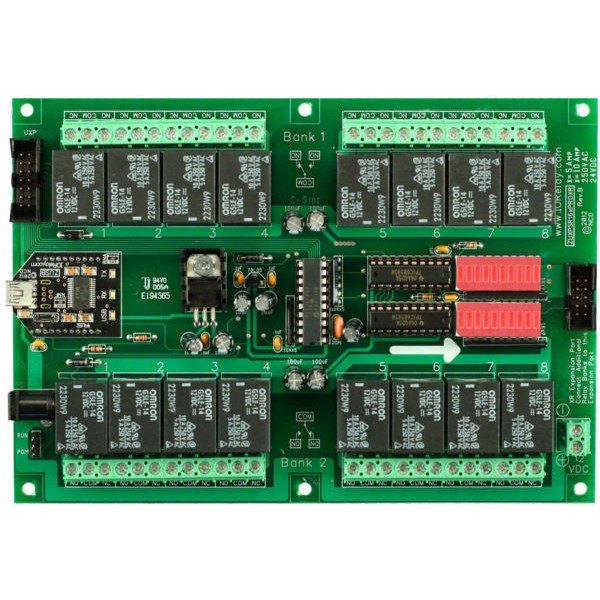

NCD ZUXPSR165PROXR - 릴레이와 DIP 스위치가 보이는 16채널 릴레이 보드
릴레이와 DIP 스위치가 보이는 16채널 릴레이 보드

사양

ZUXPSR165PROXR⁣ 정격과 확장 한도

항목사양
품번ZUXPSR165PROXR
릴레이온보드 SPDT 16개, 5 A (정격 전류에서 최대 절대 정격 240 VAC)
UXP 12비트 ADC16채널 보드당 0~5 VDC, 값 0~4095, 최대 3장
UXP 접점 폐쇄16 · 32 · 48채널 보드, 최대 2,048개
UXP 디지털 전위차계16채널 보드, 10K · 50K · 100K
XR 확장SPST · SPDT · DPDT 보드 4~32채널, 최대 256릴레이
타이머 · 플래셔각 16개
동작 환경0~85 °C

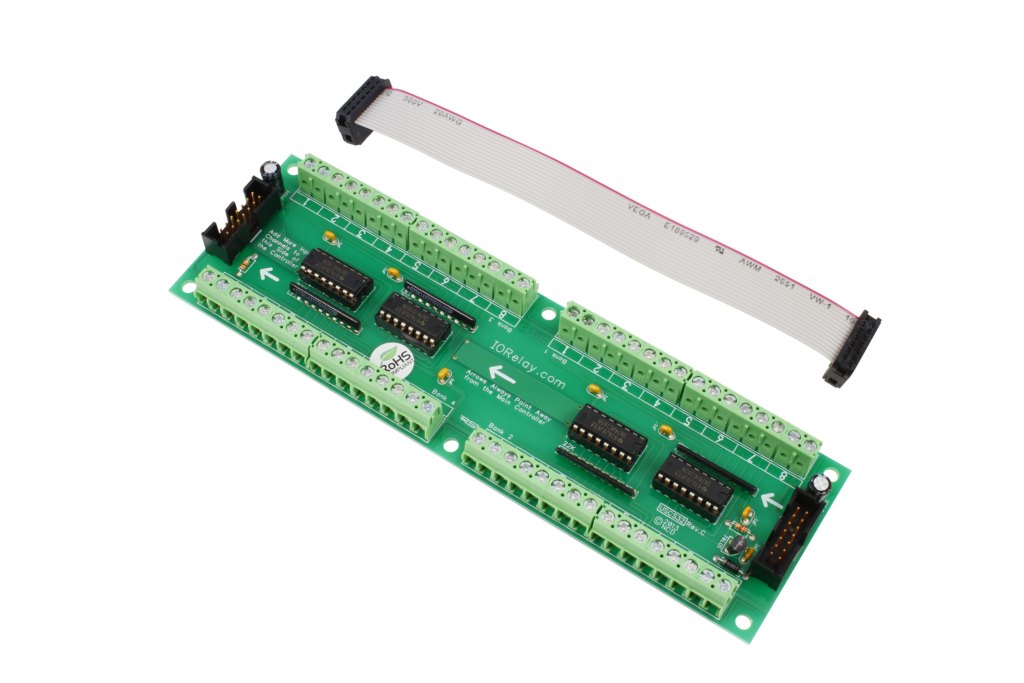

NCD ZUXPSR165PROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드

활용 분야

릴레이 점수가 많은⁣ 설비 제어

  • 5 A 이하 부하 회로 16개의 개별 개폐
  • 12비트 ADC 보드로 0~5 VDC 센서 전압 읽기
  • 접점 폐쇄 보드로 스위치·도어 센서 상태 수집

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)

기타 NCD 스토어

같은 계열

ZUXPSR165PROXR과⁣ 같은 계열 모델

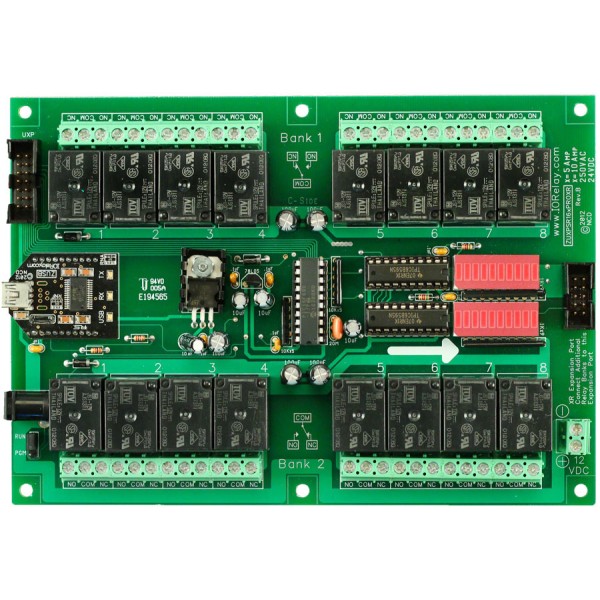

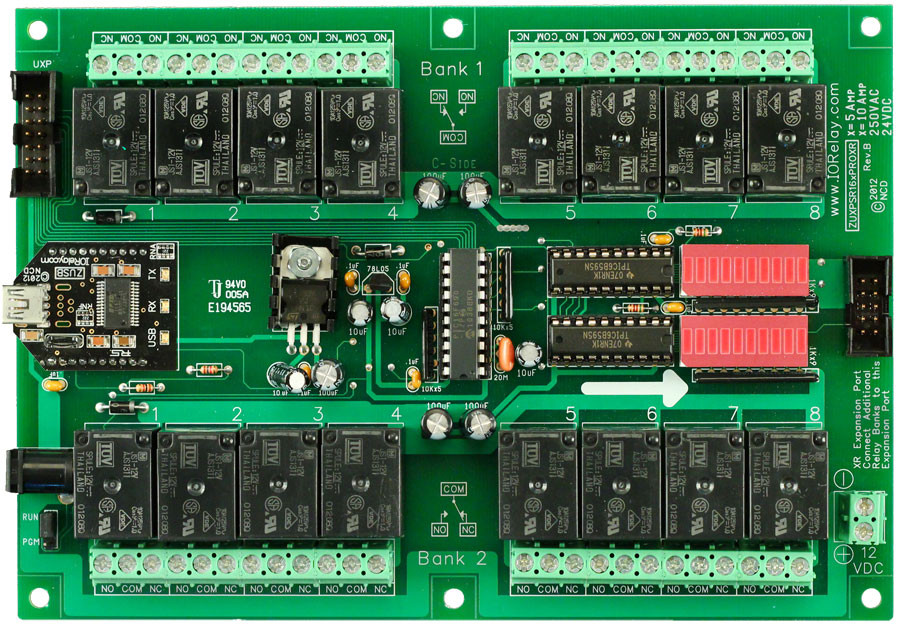

NCD ZUXPSR165PROXR 산업용 릴레이 컨트롤러 16 채널 SPDT + UXP 확장 포트 제품 사진
