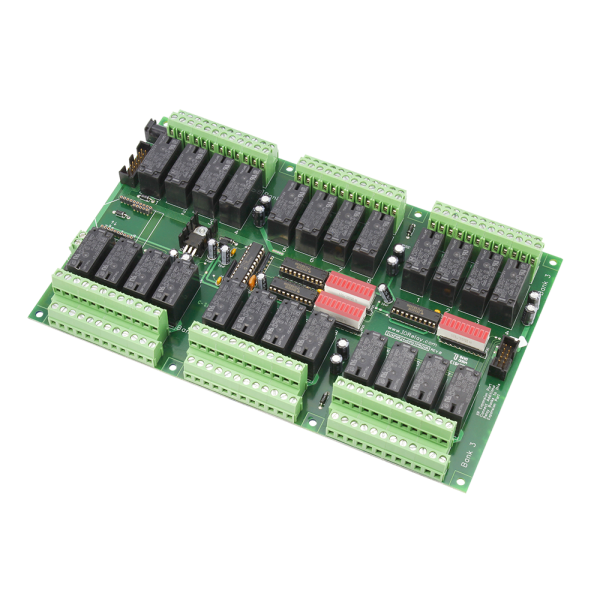

NCD ZUXPSR241DPDTPROXR 산업용 릴레이 컨트롤러 보드 24 채널 DPDT + UXP 확장 포트

NCD ZUXPSR241DPDTPROXR 산업용 릴레이 컨트롤러 보드 24 채널 DPDT + UXP 확장 포트

MODEL
ZUXPSR241DPDTPROXR
브랜드
NCD
제품문의 구매하기

DPDT 24회로 전환과⁣ UXP 입력 확장

NCD ZUXPSR241DPDTPROXR 산업용 릴레이 컨트롤러⁣ 품번 : ZUXPSR241DPDTPROXR⁣ 릴레이 채널 : 24 (DPDT)⁣ 릴레이 정격 : 1 A

견적 받기

NCD 한국 독점 공급 파트너

NCD ZUXPSR241DPDTPROXR은 1 A DPDT 신호 릴레이를 24개 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller)입니다. 릴레이 하나가 접점 두 회로를 함께 전환하며, 접촉 저항이 낮아 소신호 전환에 사용합니다.

UXP 포트에 입력 보드를 더하면 전환과 신호 감시를 한 컨트롤러에서 처리합니다. (주)테솔이 국내에 공식 공급합니다.

24채널

1 A DPDT 릴레이

12 VDC 이하

신호용 사용 범위

최대 2,048개

접점 폐쇄 입력

16 AWG

나사 단자 최대 전선

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

UXP 확장 포트

ADC · 접점 · 전위차계 보드 선택

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

통신 모듈 선택

USB · RS-232 · 이더넷 · WiFi 선택

선택 기준

ZUXPSR241DPDTPROXR⁣ 1 A 신호 릴레이 정격

1 A 소신호 릴레이는 12 VDC, 1 A까지의 저전력 통신 신호를 전환하며 오디오와 극저전력 스위칭에 사용합니다. 나사 단자는 16 AWG 전선까지 받습니다.

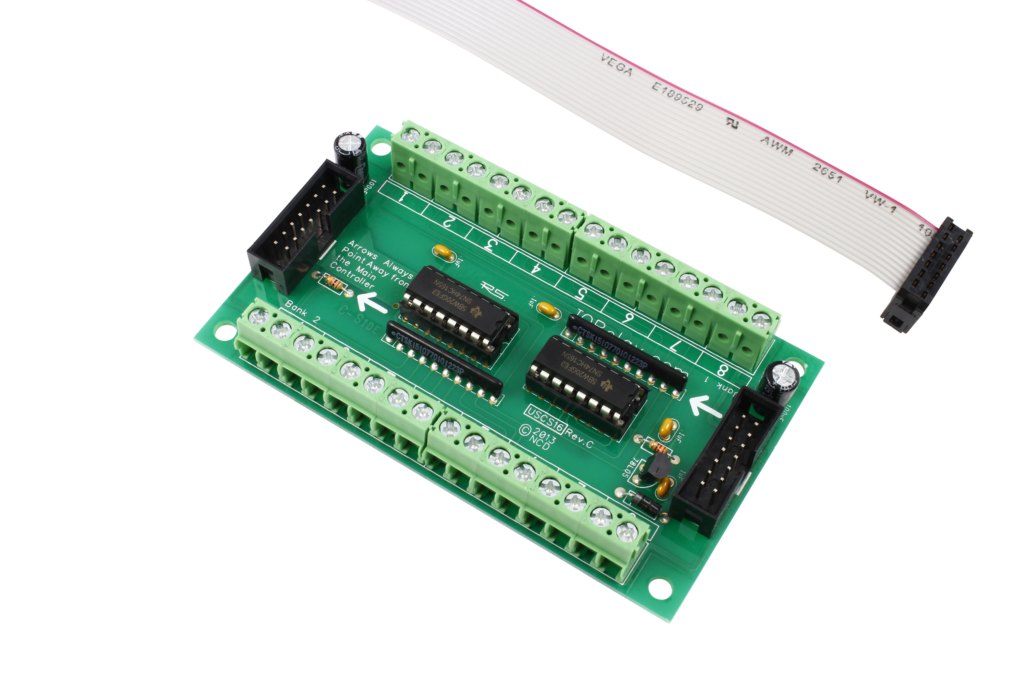

NCD ZUXPSR241DPDTPROXR - 리본 케이블이 연결된 릴레이 확장 보드 외형
리본 케이블이 연결된 릴레이 확장 보드 외형

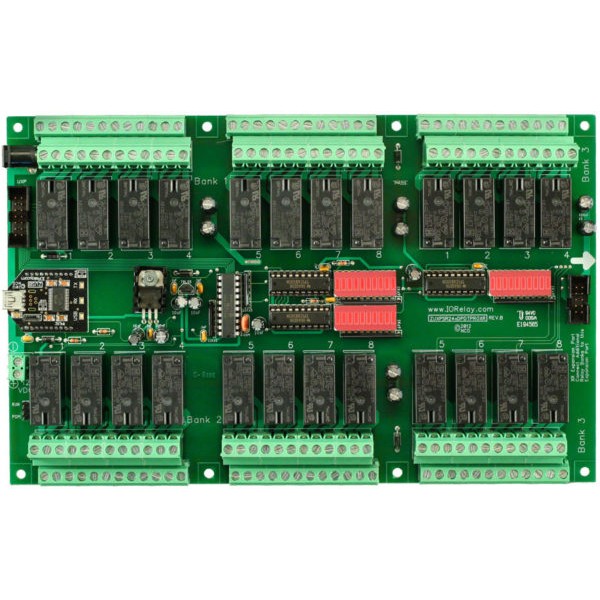

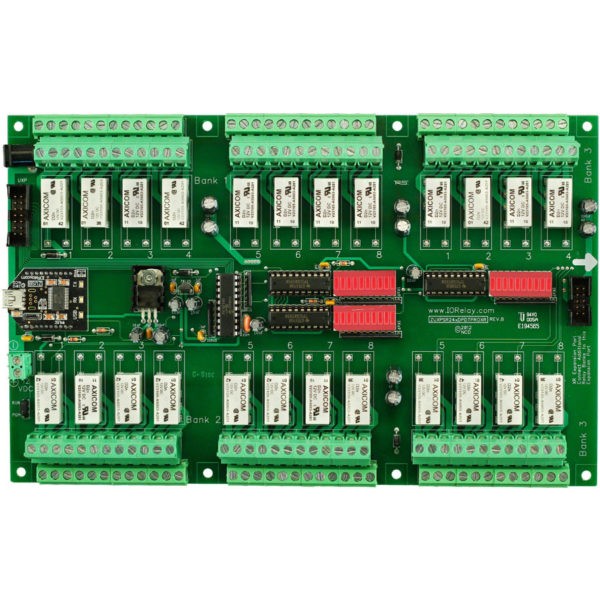

NCD ZUXPSR241DPDTPROXR - 릴레이와 단자대가 배치된 24채널 릴레이 보드 상면
릴레이와 단자대가 배치된 24채널 릴레이 보드 상면

사용 방법

ZUXPSR241DPDTPROXR⁣ 연결 후 응답 확인

ZUXPSR241DPDTPROXR은 24개 DPDT 릴레이를 ProXR API 명령으로 제어하고 UXP 입력 보드 값도 같은 명령 체계로 읽습니다.

확인 항목방법
입력 보드 연결ZUXPSR241DPDTPROXR의 UXP 포트에 제공 케이블로 연결하고, 다음 보드는 앞 보드 쪽으로 이어 붙입니다.
포트 인식통신 모듈을 끼우고 전원을 넣은 뒤 PC에서 COM 포트가 보이는지 봅니다. 안 보이면 FTDI USB 드라이버를 설치하세요.
접속 설정Base Station(ncd.io/start)에서 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity를 지정합니다.
릴레이 응답릴레이 명령 후 AA 01 55 00 응답이 돌아오는지 봅니다.
입력 응답UXP 접점 입력 뱅크와 12비트 ADC 채널 읽기로 입력 보드를 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 03 FE AF 00 5AUXP 접점 입력 뱅크 1 읽기(입력 8개를 1바이트 비트로 응답)
AA 03 FE C7 00 72UXP ADC 장치 0의 채널 0을 12비트로 읽기

명령은 16진수 원시 바이트이며 맨 끝 바이트가 체크섬입니다. 바이너리 전송이 되는 프로그램을 사용하세요.

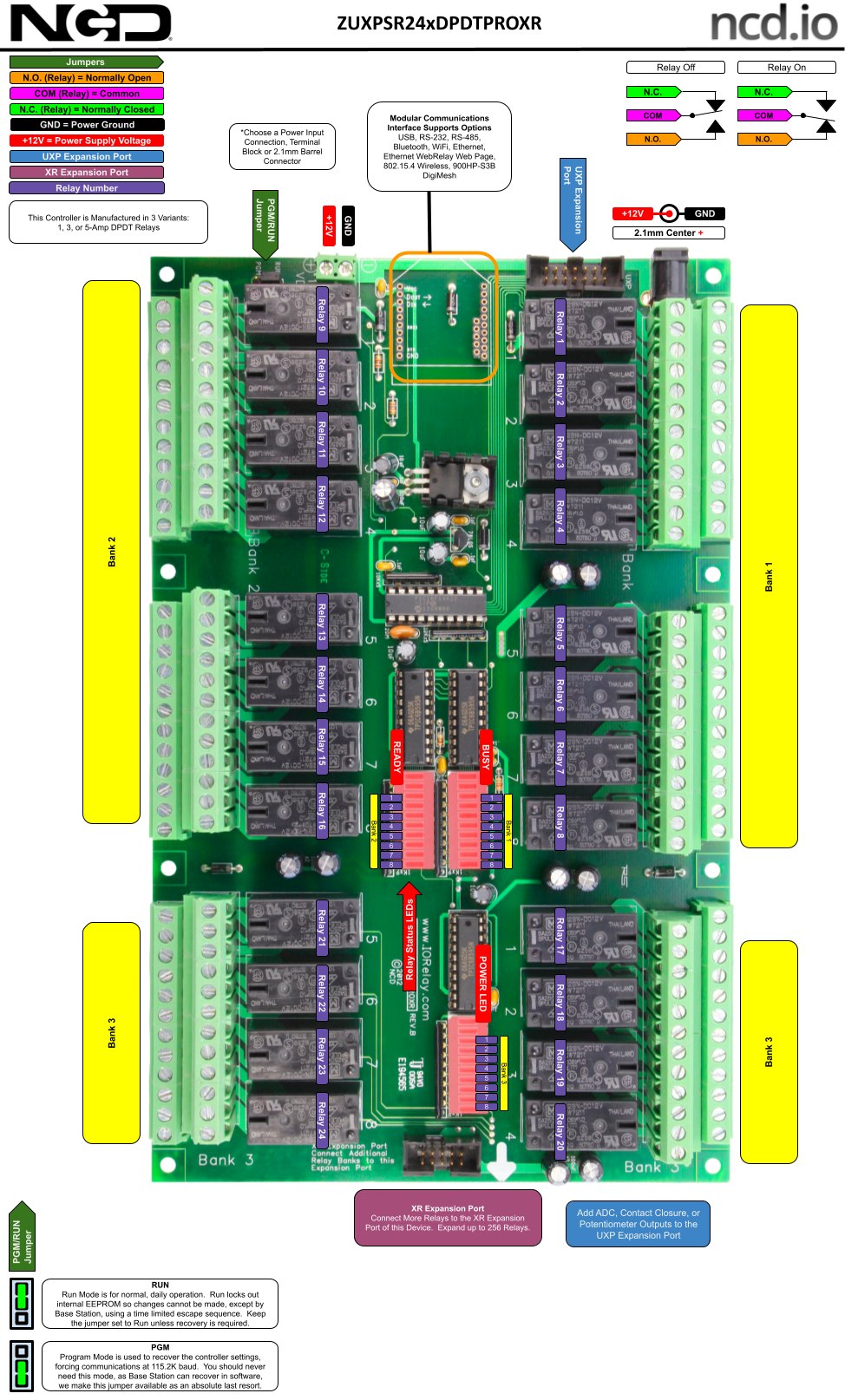

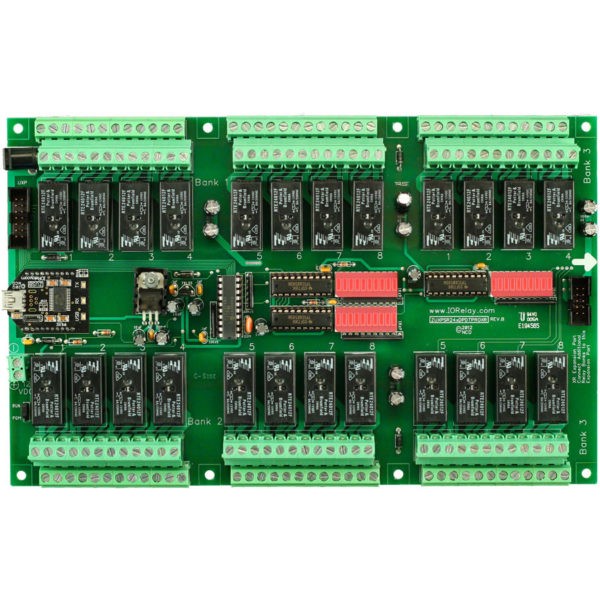

NCD ZUXPSR241DPDTPROXR - 24채널 DPDT 릴레이 컨트롤러의 뱅크별 배치 구성도
24채널 DPDT 릴레이 컨트롤러의 뱅크별 배치 구성도

사양

ZUXPSR241DPDTPROXR⁣ 사양표

항목사양
품번ZUXPSR241DPDTPROXR
릴레이 채널24 (DPDT)
릴레이 정격1 A
단자 수릴레이당 6개 (NO · COM · NC 각 2개)
UXP 전위차계 보드16채널, 10K · 50K · 100K
XR 확장SPST · SPDT · DPDT 보드, 최대 256릴레이
통신 모듈USB · RS-232 · RS-485 · 이더넷 · WiFi · Bluetooth 등 선택
동작 환경0~85 °C

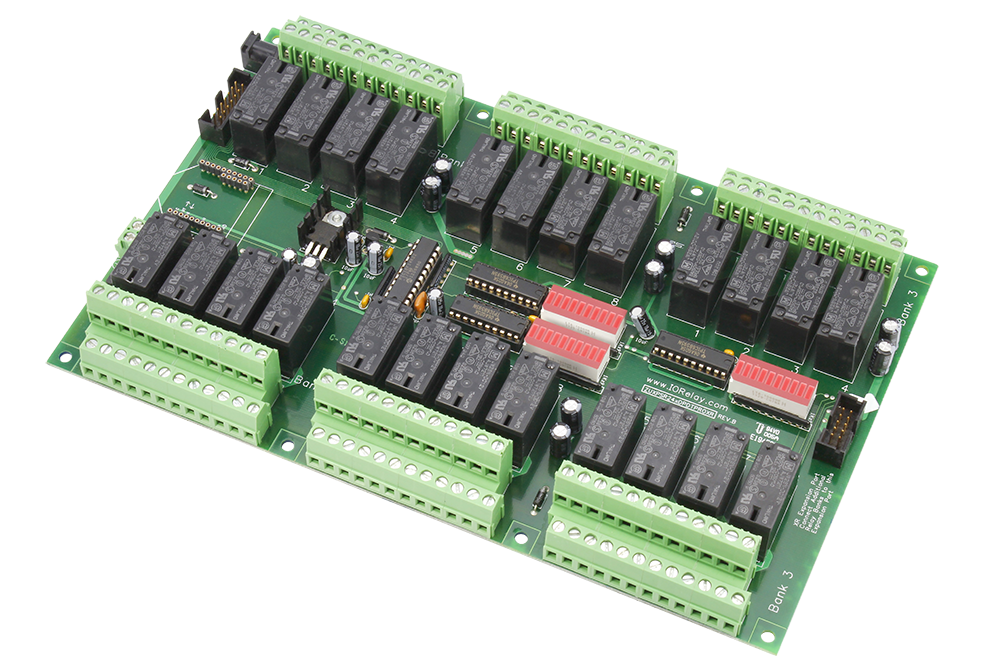

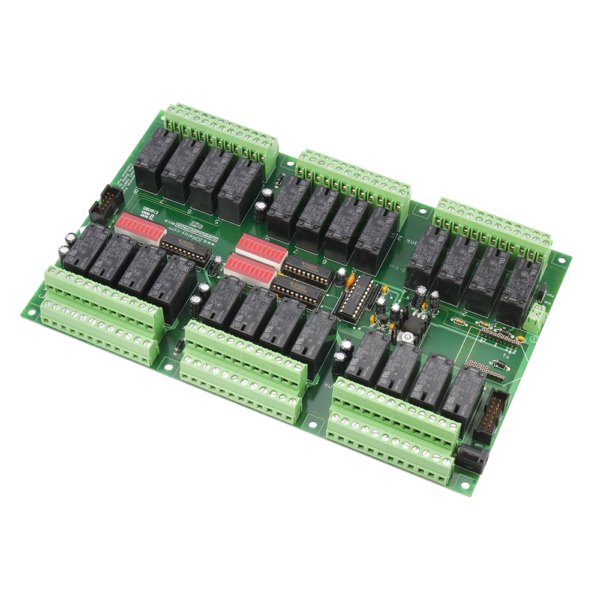

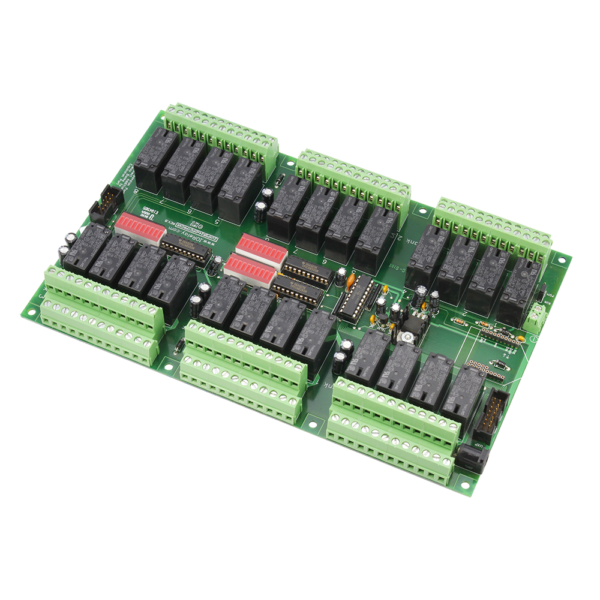

NCD ZUXPSR241DPDTPROXR - 릴레이와 DIP 스위치가 보이는 보드를 비스듬히 본 모습
릴레이와 DIP 스위치가 보이는 보드를 비스듬히 본 모습

활용 분야

회로 전환이 많은⁣ 신호 설비

  • 통신 장비의 신호선 전환
  • 오디오 라우팅
  • 소신호 전환과 접점 입력 감시

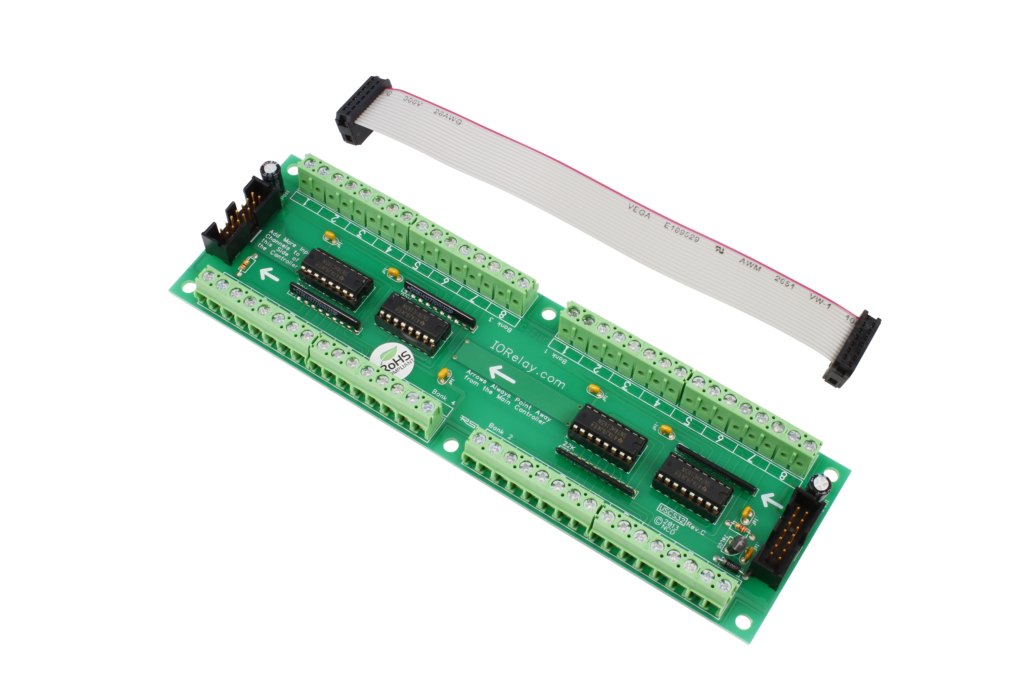

NCD ZUXPSR241DPDTPROXR - 리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
리본 케이블이 연결된 긴 형태의 릴레이 확장 보드
