대전류 부하를 RS-232로
켜고 끄는 고전력 릴레이 보드

NCD RS-232 고전력 릴레이 컨트롤러 · 20 A SPDT · 30 A SPST

견적 받기

NCD 국내 정식 공급 파트너

NCD RS-232 고전력 릴레이 컨트롤러(R1x0HP·R2x0HP·R4x0·R8x0 PRO)는 20 A SPDT 또는 30 A SPST 릴레이를 1·2·4·8채널로 탑재한 RS-232 고전력 릴레이 보드(파워 릴레이 모듈)입니다. ASCII 시리얼 명령으로 대형 부하의 전원을 개폐합니다.

릴레이 한 개의 코일 전류는 28~60 mA이고 기계 수명은 10,000,000회 등급이어서, 개폐가 잦은 시험 설비에서도 보드 교체 주기가 깁니다. 전원 입력은 10~15 VDC이며 E3C 지원 보드는 포트 하나에 최대 256대까지 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

20 A · 30 A

고전력 릴레이 옵션

240 VAC

최대 절대 정격 전압

+12 VDC

보드 동작 전원

1 · 2 · 4 · 8채널

모델별 릴레이 수

특징

큰 전류를
시리얼로 다루는 보드

핵심 특징현장에서 달라지는 점
20 A SPDT · 30 A SPST 선택부하 전류와 필요한 접점 구성에 맞춰 릴레이를 고르므로 과소 선정으로 접점이 타는 사고를 줄입니다.
No-Click 파워 업전원 투입 시 릴레이가 소리 없이 시작하므로 큰 부하가 의도치 않게 켜지는 일을 막습니다.
양방향 통신개폐 명령과 상태 조회를 한 선으로 처리하므로 별도의 상태 검출 회로가 필요 없습니다.
E3C 지원시리얼 포트 하나에 장치를 묶어 여러 설비 회로를 한 PC에서 순서대로 제어합니다.
1200~19.2K baud 선택(R4x0)배선 거리나 노이즈 조건에 따라 통신 속도를 낮춰 안정성을 우선할 수 있습니다.
광 절연 입력R4x0와 R8x0 PRO는 RS-232 입력 절연으로 PC와 고전력 회로를 전기적으로 분리합니다.

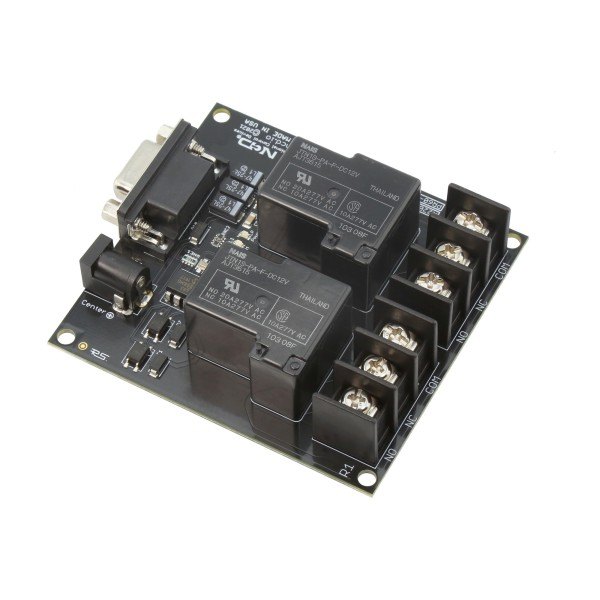

NCD PR60-62_R220HPRS - 직렬 포트와 대형 릴레이가 있는 2채널 기판
직렬 포트와 대형 릴레이가 있는 2채널 기판

결선 설계

고전력 결선 시
접점 선택 기준

C와 NO 사이는 정격 전류 전체를 사용하지만 C와 NC 사이는 10 A 이하로 제한됩니다. 따라서 큰 부하는 C-NO 접점에 연결하고, 릴레이 접점의 Quick Connect 단자(0.250 in, 옵션 액세서리)를 사용하면 압착 작업 없이 굵은 전선을 체결할 수 있습니다.

큰 부하를 C-NO 접점에 연결한 구성

펌프나 히터 같은 큰 부하는 NO 접점에 직렬로 연결해 평상시 차단 상태를 유지합니다. 부하 전압은 최대 절대 정격 240 VAC 범위 안에서 선정하세요.

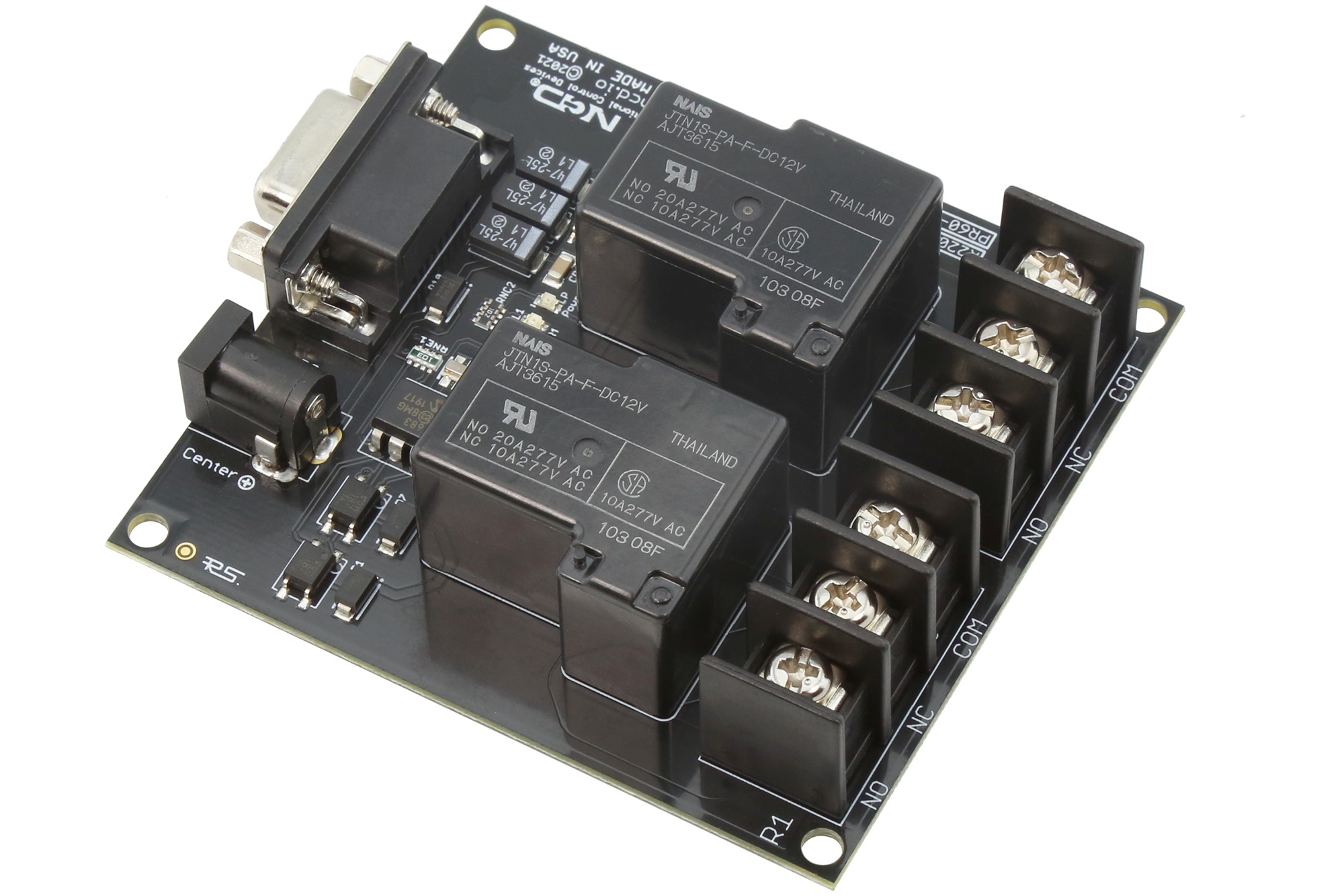

NCD PR60-62_R220HPRS - 단자대와 릴레이가 보이는 2채널 고전력 기판 측면
단자대와 릴레이가 보이는 2채널 고전력 기판 측면

신뢰성 계획

개폐 횟수와
전기 수명 계산

릴레이는 기계 수명 10,000,000회, 최대 부하 때 전기 수명 100,000회 등급이며 활성화 시간 15 ms, 비활성화 시간 10 ms입니다. 하루 개폐 횟수가 많은 공정이라면 부하 전류를 정격보다 낮게 잡아 전기 수명을 확보하세요.

사양

1~8채널 비교와
공통 사양

항목R1x0HP · R1x0HPRSR2x0HP · R2x0HPRSR4x0R8x0 PRO
채널 수1248
릴레이 선택20 A SPDT, 30 A SPST, Low Cost 20 A SPDT20 A SPDT, 30 A SPST, Low Cost 20 A SPDT20 A SPDT, 30 A SPST20 A SPDT, 30 A SPST
RS-232 입력TTLTTL광 절연광 절연
통신 속도9600 baud9600 baud1200 / 2400 / 9600 / 19.2K baud9600 baud
부가 기능릴레이 상태 LED, 터미널 블록E3C 지원프로그래밍 가능한 릴레이 메모리, 전원 LED통합 타이머
품번R1x0HP · PR60-58_R1x0HPRSR2x0HP · PR60-62_R2x0HPRSR4x0PR60-66_R8x0PRO

시리즈 공통 사양

항목사양
작동 전압10 ~ 15 VDC (기준 12 VDC)
대기 전력 소비35 / 100 / 200 mA (최저 · 표준 · 최대, 릴레이 꺼짐)
릴레이 전력 소비28 / 35 / 60 mA (릴레이 하나당, 최저 · 표준 · 최대)
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C (구성 요소 한계 기준)
작동 습도0 ~ 70 %, 비응축
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계 수명10,000,000회 (구성 요소 등급)
전기 수명100,000회 (최대 부하 시 부품 정격)
최대 부하 전압240 VAC (최대 절대 정격)
C–NC 연결 전류10 A 이하
릴레이 연결0.250 in Quick Connect 단자 (옵션 액세서리)
프로토콜E3C (지원 보드 기준 최대 256대)
별매USB-직렬 어댑터 (R4x0 주문 시 선택)

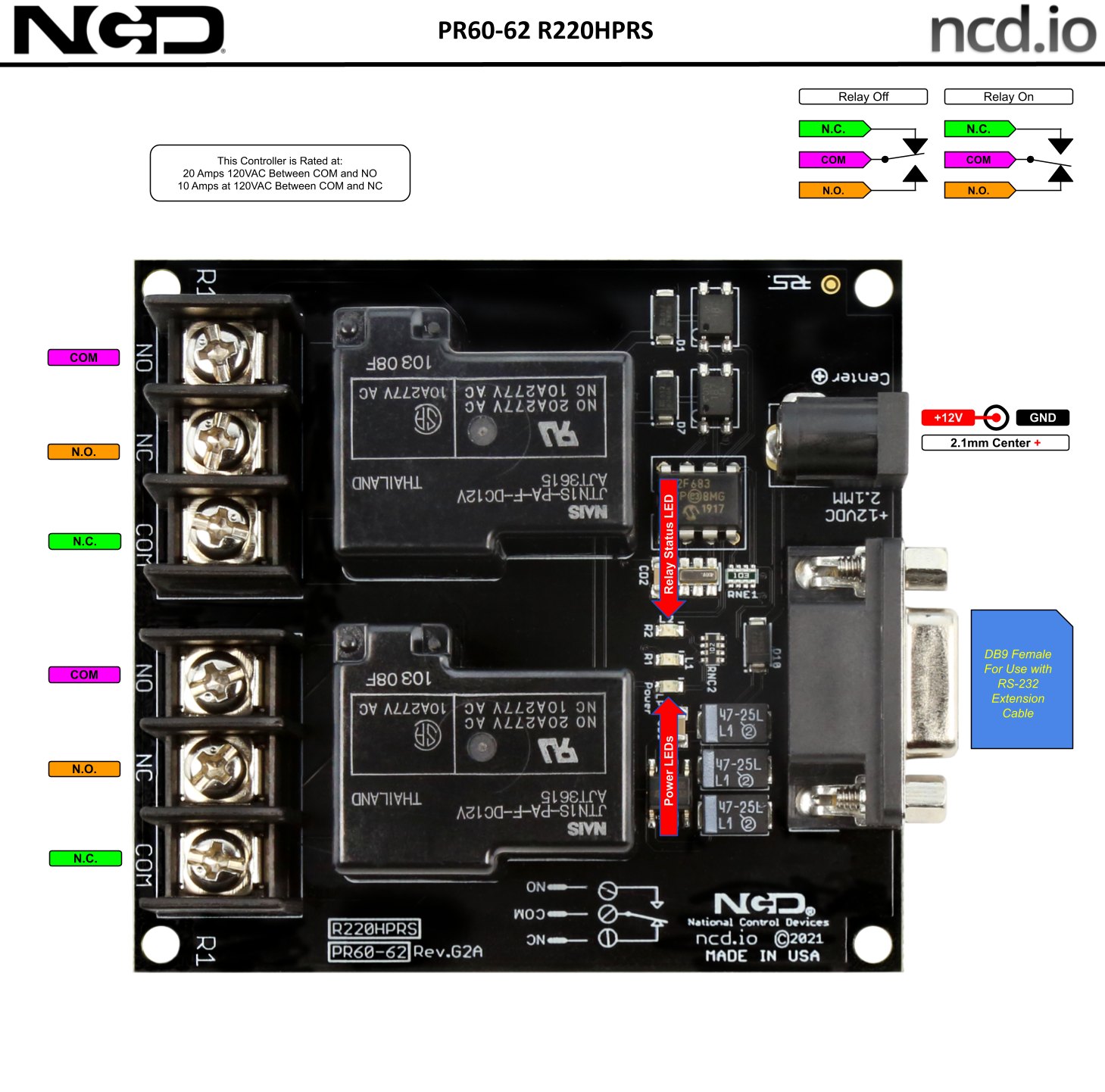

NCD PR60-62_R220HPRS - 릴레이 보드의 단자와 연결 부위 설명도
릴레이 보드의 단자와 연결 부위 설명도

활용 분야

대전류 부하의
자동 개폐 현장

  • 대형 장비 전원 제어 — 컴퓨터 명령으로 큰 부하의 전원을 개폐합니다.
  • 조명과 난방 자동화 — 조건에 맞춰 회로를 나누어 켭니다.
  • 펌프·팬·솔레노이드 제어 — 현장 PC에서 원격으로 구동합니다.
  • 설비 시험 — 여러 채널을 순서대로 켜고 꺼서 부하 시험을 진행합니다.

선택 가이드

채널 수별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널 하나에 큰 부하를 제어할 때R1x0HP · R1x0HPRS1채널에 20 A SPDT, 30 A SPST, Low Cost 20 A SPDT를 고릅니다.
2채널을 한 포트에서 제어할 때R2x0HP · R2x0HPRSE3C 지원 2채널 구성입니다.
4채널 이상에서 통신 속도를 고를 때R4x0 · R8x0 PROR4x0는 4가지 보율을 선택하고 R8x0 PRO는 8채널을 갖춥니다.
저전력 신호를 전환할 때DPDT 신호 릴레이 컨트롤러고전력 릴레이는 신호 전환용이 아닙니다.

구성·옵션

주문 구성과
별매 부속품

구성품옵션별매품번
R1x0HP · R1x0HPRS20 A SPDT 또는 30 A SPST해당 없음R1x0HP · PR60-58_R1x0HPRS
R2x0HP · R2x0HPRS20 A SPDT 또는 30 A SPST해당 없음R2x0HP · PR60-62_R2x0HPRS
R4x020 A SPDT 또는 30 A SPSTUSB-직렬 어댑터 (결제 시 선택)R4x0
R8x0 PRO20 A SPDT 또는 30 A SPST해당 없음PR60-66_R8x0PRO
