NCD R420 4 개의 온보드 고전력 릴레이가있는 RS-232 릴레이 컨트롤러

NCD R420 4 개의 온보드 고전력 릴레이가있는 RS-232 릴레이 컨트롤러

MODEL
R420
브랜드
NCD
제품 자료
제품문의 구매하기

대전류 부하를 RS-232로
켜고 끄는 고전력 릴레이 보드

NCD RS-232 고전력 릴레이 컨트롤러 · 20 A SPDT · 30 A SPST

견적 받기

NCD 국내 정식 공급 파트너

NCD RS-232 고전력 릴레이 컨트롤러(R1x0HP·R2x0HP·R4x0·R8x0 PRO)는 20 A SPDT 또는 30 A SPST 릴레이를 1·2·4·8채널로 탑재한 RS-232 고전력 릴레이 보드(파워 릴레이 모듈)입니다. ASCII 시리얼 명령으로 대형 부하의 전원을 개폐합니다.

릴레이 한 개의 코일 전류는 28~60 mA이고 기계 수명은 10,000,000회 등급이어서, 개폐가 잦은 시험 설비에서도 보드 교체 주기가 깁니다. 전원 입력은 10~15 VDC이며 E3C 지원 보드는 포트 하나에 최대 256대까지 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

20 A · 30 A

고전력 릴레이 옵션

240 VAC

최대 절대 정격 전압

+12 VDC

보드 동작 전원

1 · 2 · 4 · 8채널

모델별 릴레이 수

특징

큰 전류를
시리얼로 다루는 보드

핵심 특징현장에서 달라지는 점
20 A SPDT · 30 A SPST 선택부하 전류와 필요한 접점 구성에 맞춰 릴레이를 고르므로 과소 선정으로 접점이 타는 사고를 줄입니다.
No-Click 파워 업전원 투입 시 릴레이가 소리 없이 시작하므로 큰 부하가 의도치 않게 켜지는 일을 막습니다.
양방향 통신개폐 명령과 상태 조회를 한 선으로 처리하므로 별도의 상태 검출 회로가 필요 없습니다.
E3C 지원시리얼 포트 하나에 장치를 묶어 여러 설비 회로를 한 PC에서 순서대로 제어합니다.
1200~19.2K baud 선택(R4x0)배선 거리나 노이즈 조건에 따라 통신 속도를 낮춰 안정성을 우선할 수 있습니다.
광 절연 입력R4x0와 R8x0 PRO는 RS-232 입력 절연으로 PC와 고전력 회로를 전기적으로 분리합니다.

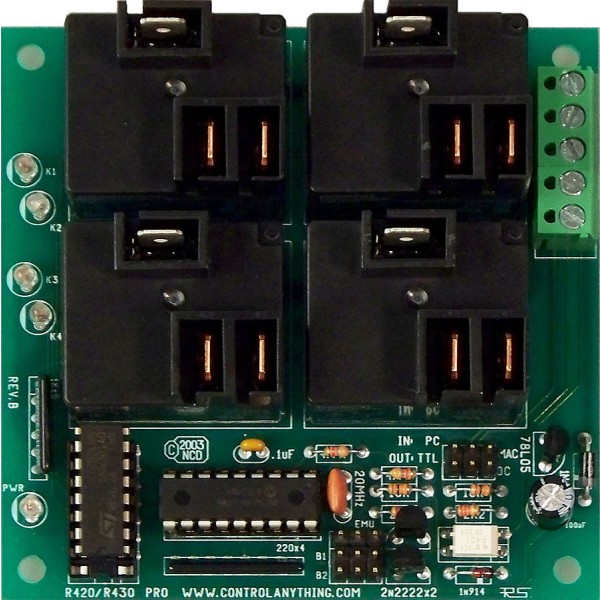

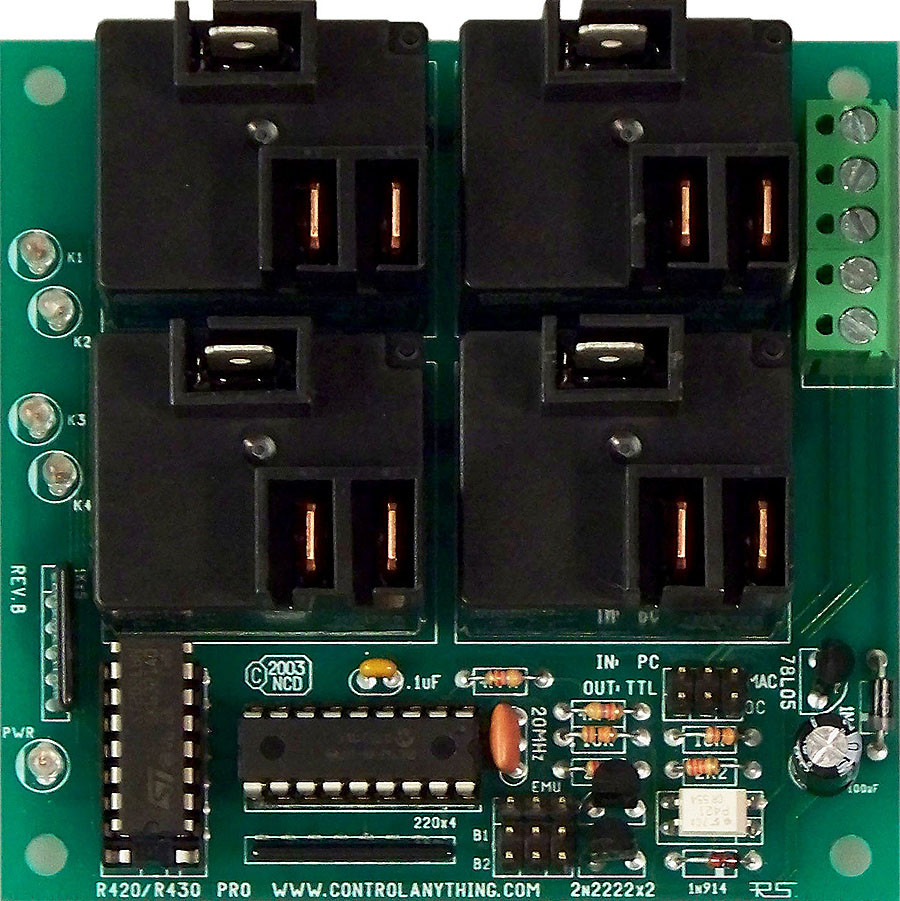

NCD R420 - 대형 릴레이 4개가 장착된 녹색 릴레이 보드 상면
대형 릴레이 4개가 장착된 녹색 릴레이 보드 상면

결선 설계

고전력 결선 시
접점 선택 기준

C와 NO 사이는 정격 전류 전체를 사용하지만 C와 NC 사이는 10 A 이하로 제한됩니다. 따라서 큰 부하는 C-NO 접점에 연결하고, 릴레이 접점의 Quick Connect 단자(0.250 in, 옵션 액세서리)를 사용하면 압착 작업 없이 굵은 전선을 체결할 수 있습니다.

큰 부하를 C-NO 접점에 연결한 구성

펌프나 히터 같은 큰 부하는 NO 접점에 직렬로 연결해 평상시 차단 상태를 유지합니다. 부하 전압은 최대 절대 정격 240 VAC 범위 안에서 선정하세요.

신뢰성 계획

개폐 횟수와
전기 수명 계산

릴레이는 기계 수명 10,000,000회, 최대 부하 때 전기 수명 100,000회 등급이며 활성화 시간 15 ms, 비활성화 시간 10 ms입니다. 하루 개폐 횟수가 많은 공정이라면 부하 전류를 정격보다 낮게 잡아 전기 수명을 확보하세요.

사양

1~8채널 비교와
공통 사양

항목R1x0HP · R1x0HPRSR2x0HP · R2x0HPRSR4x0R8x0 PRO
채널 수1248
릴레이 선택20 A SPDT, 30 A SPST, Low Cost 20 A SPDT20 A SPDT, 30 A SPST, Low Cost 20 A SPDT20 A SPDT, 30 A SPST20 A SPDT, 30 A SPST
RS-232 입력TTLTTL광 절연광 절연
통신 속도9600 baud9600 baud1200 / 2400 / 9600 / 19.2K baud9600 baud
부가 기능릴레이 상태 LED, 터미널 블록E3C 지원프로그래밍 가능한 릴레이 메모리, 전원 LED통합 타이머
품번R1x0HP · PR60-58_R1x0HPRSR2x0HP · PR60-62_R2x0HPRSR4x0PR60-66_R8x0PRO

시리즈 공통 사양

항목사양
작동 전압10 ~ 15 VDC (기준 12 VDC)
대기 전력 소비35 / 100 / 200 mA (최저 · 표준 · 최대, 릴레이 꺼짐)
릴레이 전력 소비28 / 35 / 60 mA (릴레이 하나당, 최저 · 표준 · 최대)
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C (구성 요소 한계 기준)
작동 습도0 ~ 70 %, 비응축
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계 수명10,000,000회 (구성 요소 등급)
전기 수명100,000회 (최대 부하 시 부품 정격)
최대 부하 전압240 VAC (최대 절대 정격)
C–NC 연결 전류10 A 이하
릴레이 연결0.250 in Quick Connect 단자 (옵션 액세서리)
프로토콜E3C (지원 보드 기준 최대 256대)
별매USB-직렬 어댑터 (R4x0 주문 시 선택)

활용 분야

대전류 부하의
자동 개폐 현장

  • 대형 장비 전원 제어 — 컴퓨터 명령으로 큰 부하의 전원을 개폐합니다.
  • 조명과 난방 자동화 — 조건에 맞춰 회로를 나누어 켭니다.
  • 펌프·팬·솔레노이드 제어 — 현장 PC에서 원격으로 구동합니다.
  • 설비 시험 — 여러 채널을 순서대로 켜고 꺼서 부하 시험을 진행합니다.

선택 가이드

채널 수별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널 하나에 큰 부하를 제어할 때R1x0HP · R1x0HPRS1채널에 20 A SPDT, 30 A SPST, Low Cost 20 A SPDT를 고릅니다.
2채널을 한 포트에서 제어할 때R2x0HP · R2x0HPRSE3C 지원 2채널 구성입니다.
4채널 이상에서 통신 속도를 고를 때R4x0 · R8x0 PROR4x0는 4가지 보율을 선택하고 R8x0 PRO는 8채널을 갖춥니다.
저전력 신호를 전환할 때DPDT 신호 릴레이 컨트롤러고전력 릴레이는 신호 전환용이 아닙니다.

구성·옵션

주문 구성과
별매 부속품

구성품옵션별매품번
R1x0HP · R1x0HPRS20 A SPDT 또는 30 A SPST해당 없음R1x0HP · PR60-58_R1x0HPRS
R2x0HP · R2x0HPRS20 A SPDT 또는 30 A SPST해당 없음R2x0HP · PR60-62_R2x0HPRS
R4x020 A SPDT 또는 30 A SPSTUSB-직렬 어댑터 (결제 시 선택)R4x0
R8x0 PRO20 A SPDT 또는 30 A SPST해당 없음PR60-66_R8x0PRO

관련 제품

고전력 보드와 비교할
NCD 릴레이
