NCD Veris Hawkeye® H606 분할 코어 전류 센서 50A AC 가변 트립 포인트 투 접점 폐쇄

AC 전류를 0~5 V 신호나
접점 출력으로 바꾸는 센서

Veris Hawkeye 전류 센서·전류 스위치 (H722LC·H822-20·H922030A·H922060A·H606·H906)

견적 받기

NCD 국내 정식 공급 파트너

Veris Hawkeye는 AC 전류를 0~5 VDC 신호로 바꾸는 전류 센서(H722LC·H822-20·H922030A·H922060A)와 설정 전류에서 접점이 닫히는 전류 스위치(H606·H906)로 이루어진 6종 제품군입니다. NCD ProXR·Fusion·Reactor 컨트롤러와 0~5 V 입력 장치에 연결합니다.

센서 4종은 전류에 비례하는 전압을 출력해 부하 상태를 연속값으로 읽고, 스위치 2종은 일자 드라이버로 트립 전류를 설정해 과전류·저전류 알림을 접점 하나로 전달합니다. 분할 코어 4종은 배선을 분리하지 않고 끼워 설치합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

• Hx06 d01141 데이터시트 (PDF)

특징

출력 방식과
코어 형태로 구분

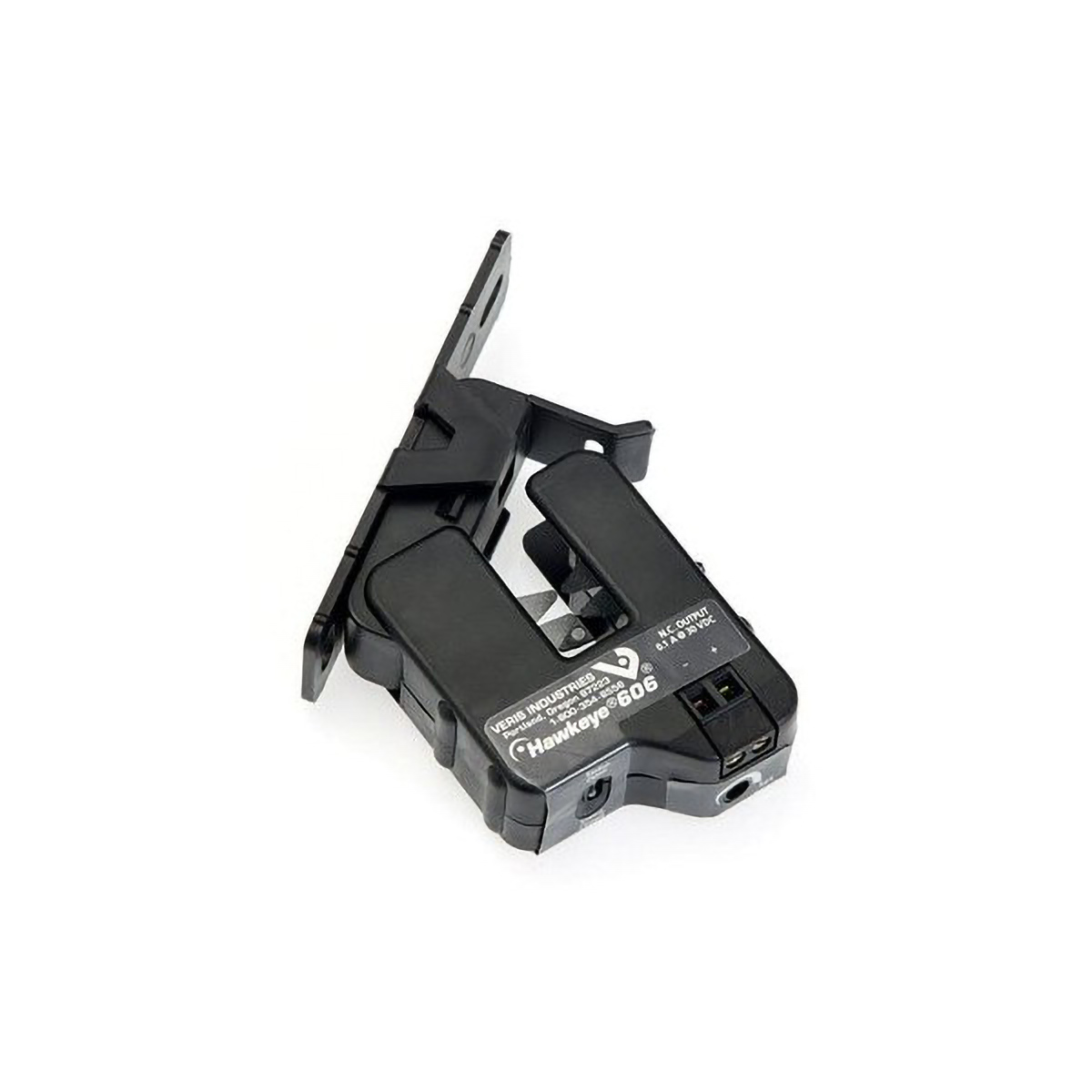

장착 브래킷이 달린 분할 코어 전류 센서

출력 계산

범위별 출력 감도와
트립 설정

H606과 H906은 아날로그 신호 없이 설정 전류에서 접점이 닫히는 방식입니다. H606은 최대 50 A, H906은 최대 135 A까지 트립 전류를 설정하며, MirC·MirX·MirM·MirW 시리즈 컨트롤러와 ProXR·Fusion·Reactor 시리즈, 0~5 V 아날로그 또는 접점 폐쇄 입력을 가진 장치에 연결합니다.

설치 주의

코어 통과 방법과
정격 조건

• 핫 도체 한 가닥만 코어에 통과시킵니다. 일반 AC 설치에서 3선을 모두 통과시키면 전류 필드가 상쇄되어 측정되지 않습니다.
• 모든 센서에는 최소 감지 전류가 있고, 정격을 넘기는 전류는 센서나 컨트롤러를 손상시킬 수 있으므로 정격 안에서 사용하세요.
• AC 전류 전용입니다. DC 전류 모니터링에는 사용하지 않습니다.

사양

6종 모델 비교와
공통 사양

시리즈 공통 사양

활용 분야

전류 신호가 필요한
설비 감시

• 모터·펌프 감시 — 설비 전류를 신호로 받아 가동과 부하 상태를 파악합니다.
• 과전류 알림 — 설정 전류를 넘으면 접점이 닫혀 경보 장치에 신호를 전달합니다.
• IoT 데이터 수집 — 0~5 V 입력을 가진 장치에 전류 값을 연속으로 전달합니다.
• 분전반 부하 감시 — 회로별 AC 전류를 나눠 감시합니다.

선택 가이드

출력과 설치 방식별
권장 모델

구성·옵션

모델별 구성

• 솔리드 코어 전류 센서 — H722LC(0~10·20·40 A 선택), H822-20(0~20 A).
• 분할 코어 전류 센서 — H922030A(0~30 A), H922060A(0~60 A).
• 분할 코어 전류 스위치 — H606(최대 50 A), H906(최대 135 A).
