Veris Hawkeye는 AC 전류를 0~5 VDC 신호로 바꾸는 전류 센서(H722LC·H822-20·H922030A·H922060A)와 설정 전류에서 접점이 닫히는 전류 스위치(H606·H906)로 이루어진 6종 제품군입니다. NCD ProXR·Fusion·Reactor 컨트롤러와 0~5 V 입력 장치에 연결합니다.

센서 4종은 전류에 비례하는 전압을 출력해 부하 상태를 연속값으로 읽고, 스위치 2종은 일자 드라이버로 트립 전류를 설정해 과전류·저전류 알림을 접점 하나로 전달합니다. 분할 코어 4종은 배선을 분리하지 않고 끼워 설치합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

0~5 VDC

전류에 비례하는 출력

0~60 A

센서 4종의 AC 측정 범위

최대 135 A

H906 트립 설정 범위

분할 코어

배선 분리 없이 설치

특징

출력 방식과
코어 형태로 구분

핵심 특징현장에서 달라지는 점
0~5 VDC 비례 출력아날로그 입력만 있는 컨트롤러나 IoT 장치가 전류를 연속값으로 받아 부하율을 계산합니다.
H722LC 범위 선택0~10 A, 20 A, 40 A 중에서 골라 회로 전류에 맞는 감도를 얻을 수 있습니다.
접점 폐쇄 출력(H606·H906)설정 전류에서 접점이 닫히므로 아날로그 입력이 없는 장치도 과전류를 즉시 감지합니다.
드라이버 트립 설정일자 드라이버로 트립 포인트를 현장에서 조정하므로 소프트웨어 설정 없이 감지 전류를 정합니다.
솔리드·분할 코어 병행신규 배선에는 솔리드 코어, 기존 배선에는 분할 코어를 골라 설치 방식에 대응합니다.
산업용 환경 설계열악한 환경에서 장기간 사용하도록 설계된 센서 라인이라 설비 감시용으로 적합합니다.

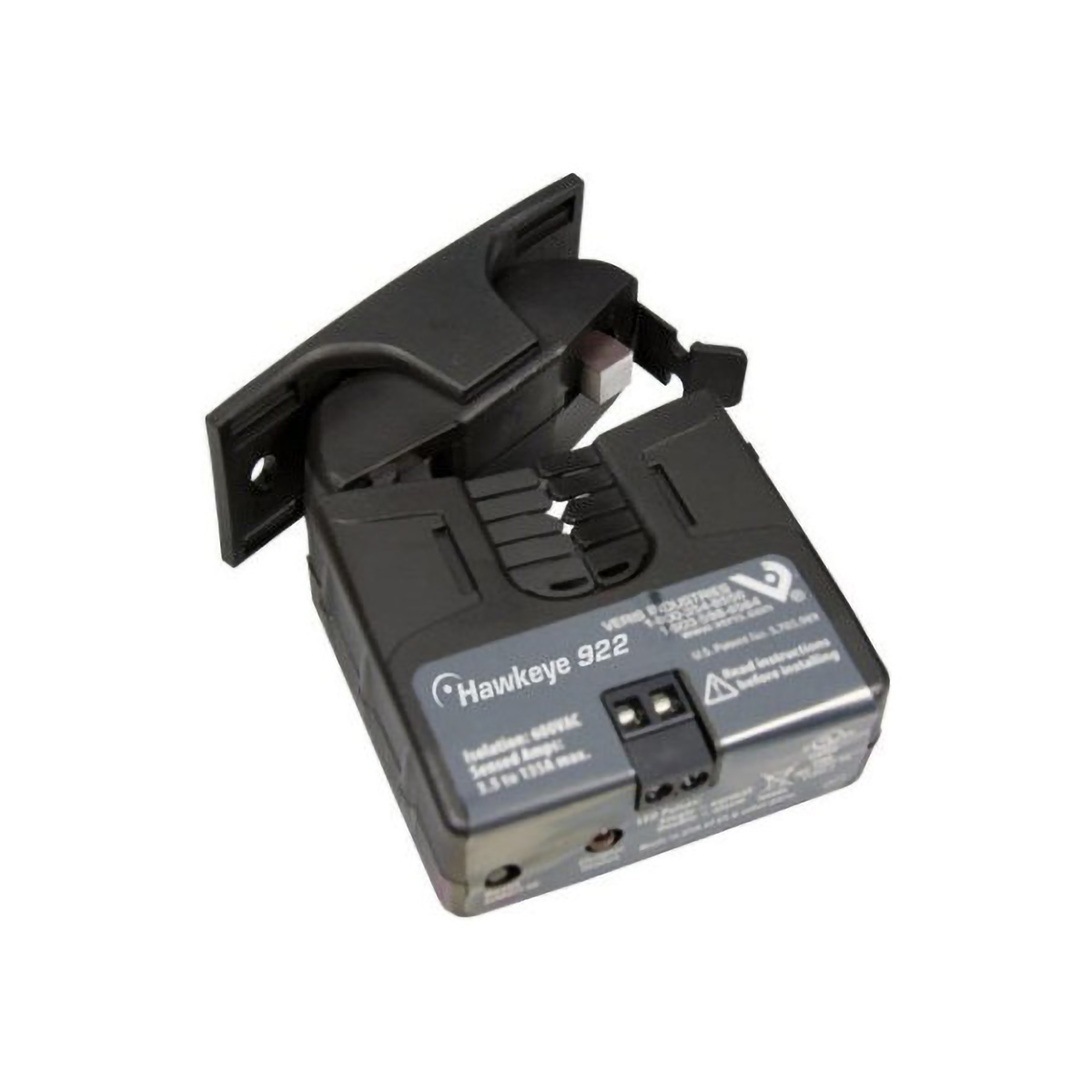

NCD H922060A - 분할 코어 형태의 전류 센서 외형
분할 코어 형태의 전류 센서 외형

출력 계산

범위별 출력 감도와
트립 설정

센서 출력은 범위 끝에서 5 V

0~5 VDC 출력은 선택한 전류 범위의 상한에서 5 V가 되는 비례 신호입니다. 30 A 범위의 H922030A는 1 A당 약 0.167 V, 60 A 범위의 H922060A는 1 A당 약 0.083 V이며, H822-20은 1 A당 0.25 V입니다. 범위를 좁게 고를수록 같은 전류 변화에 대한 전압 변화가 커서 컨트롤러의 아날로그 분해능을 더 활용합니다.

H606과 H906은 아날로그 신호 없이 설정 전류에서 접점이 닫히는 방식입니다. H606은 최대 50 A, H906은 최대 135 A까지 트립 전류를 설정하며, MirC·MirX·MirM·MirW 시리즈 컨트롤러와 ProXR·Fusion·Reactor 시리즈, 0~5 V 아날로그 또는 접점 폐쇄 입력을 가진 장치에 연결합니다.

설치 주의

코어 통과 방법과
정격 조건

  • 핫 도체 한 가닥만 코어에 통과시킵니다. 일반 AC 설치에서 3선을 모두 통과시키면 전류 필드가 상쇄되어 측정되지 않습니다.
  • 모든 센서에는 최소 감지 전류가 있고, 정격을 넘기는 전류는 센서나 컨트롤러를 손상시킬 수 있으므로 정격 안에서 사용하세요.
  • AC 전류 전용입니다. DC 전류 모니터링에는 사용하지 않습니다.

사양

6종 모델 비교와
공통 사양

모델코어 형태AC 측정 범위출력
H722LC솔리드 코어0~10 / 20 / 40 A 선택0~5 VDC
H822-20솔리드 코어0~20 A0~5 VDC
H922030A분할 코어0~30 A0~5 VDC
H922060A분할 코어0~60 A0~5 VDC
H606분할 코어최대 50 A (트립 설정 범위)가변 트립 접점 폐쇄
H906분할 코어최대 135 A (트립 설정 범위)가변 트립 접점 폐쇄

시리즈 공통 사양

항목사양
측정 전류AC
출력 신호0~5 VDC (H722LC, H822-20, H922030A, H922060A)
출력 접점접점 폐쇄 (H606, H906)
H606 트립 설정 범위최대 50 A
H906 트립 설정 범위최대 135 A
트립 설정 방법일자 드라이버 (H606, H906)
센서 형태솔리드 코어 (H722LC, H822-20), 분할 코어 (H922030A, H922060A, H606, H906)
설치 조건핫 도체 한 가닥만 코어에 통과
호환 컨트롤러ProXR, Fusion, Reactor 시리즈, 0~5 V 아날로그 입력의 I2C·IoT 장치
H606·H906 호환 컨트롤러MirC, MirX, MirM, MirW, ProXR, Fusion, Reactor 시리즈
DC 전류미지원

활용 분야

전류 신호가 필요한
설비 감시

  • 모터·펌프 감시 — 설비 전류를 신호로 받아 가동과 부하 상태를 파악합니다.
  • 과전류 알림 — 설정 전류를 넘으면 접점이 닫혀 경보 장치에 신호를 전달합니다.
  • IoT 데이터 수집 — 0~5 V 입력을 가진 장치에 전류 값을 연속으로 전달합니다.
  • 분전반 부하 감시 — 회로별 AC 전류를 나눠 감시합니다.

선택 가이드

출력과 설치 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
0~5 V 입력으로 연결할 때H722LC·H822-20·H922030A·H922060A전류에 비례한 0~5 VDC를 출력합니다.
기존 배선에 설치할 때H922030A·H922060A·H606·H906분할 코어여서 배선을 분리하지 않습니다.
접점 신호가 필요할 때H606 또는 H906설정 전류에서 접점이 닫힙니다.
20 A 범위를 측정할 때H822-20 또는 H722LCH722LC는 10·20·40 A 중에서 범위를 고릅니다.

구성·옵션

모델별 구성

  • 솔리드 코어 전류 센서 — H722LC(0~10·20·40 A 선택), H822-20(0~20 A).
  • 분할 코어 전류 센서 — H922030A(0~30 A), H922060A(0~60 A).
  • 분할 코어 전류 스위치 — H606(최대 50 A), H906(최대 135 A).

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

관련 제품

전류 센서와 함께 보는
계측 장비
