NCD 산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스

NCD 산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스

MODEL
산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스
브랜드
NCD
제품문의 구매하기

센서를 잭에 꽂고 뽑아
측정점을 옮기는 전류 모니터

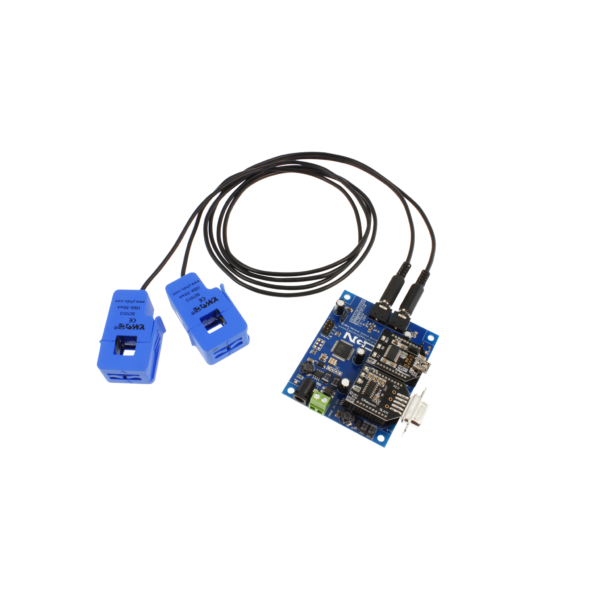

NCD XB2 플러그형 분할 코어 전류 센서·모니터 (SCT013, 2·3·4·6채널)

견적 받기

NCD 국내 정식 공급 파트너

NCD XB2 플러그형 전류 모니터는 SCT013 분할 코어 센서를 3.5 mm 잭에 꽂아 연결하는 2·3·4·6채널 AC 전류 모니터링 컨트롤러(플러그형 에너지 모니터)입니다. 10~100 A 범위의 부하 전류를 단자 배선 없이 센서를 꽂고 뽑는 것만으로 측정점에 연결합니다.

센서가 플러그 방식이어서 단자대에 선을 풀고 조이는 작업이 없고, 측정 대상을 옮길 때는 센서만 뽑아 다시 꽂습니다. 올바르게 보정한 저항성 부하의 최대 오차율은 2 %이며, 센서 케이블 길이 1.5 m 안에서 설치 위치를 정합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

플러그형

잭으로 센서 연결

2~6채널

선택 가능한 채널 구성

10~100 A

SCT013 센서 측정 범위

2 %

보정한 저항성 부하의 최대 오차율

특징

단자 작업 없이
센서 연결

핵심 특징현장에서 달라지는 점
잭 플러그 연결단자 체결 작업이 없어 센서 교체와 이설 시간이 짧아지고 결선 실수도 줄어듭니다.
SCT013 분할 코어전선을 끊지 않고 끼우므로 기존 배선을 건드리지 않고 측정점을 늘릴 수 있습니다.
유도성 부하 보정무료 베이스 스테이션 소프트웨어로 보정값을 조정해 모터 부하의 오차를 줄입니다.
2·3·4·6채널 선택측정점 수에 맞는 채널 수를 골라 사용하지 않는 채널 비용을 피합니다.

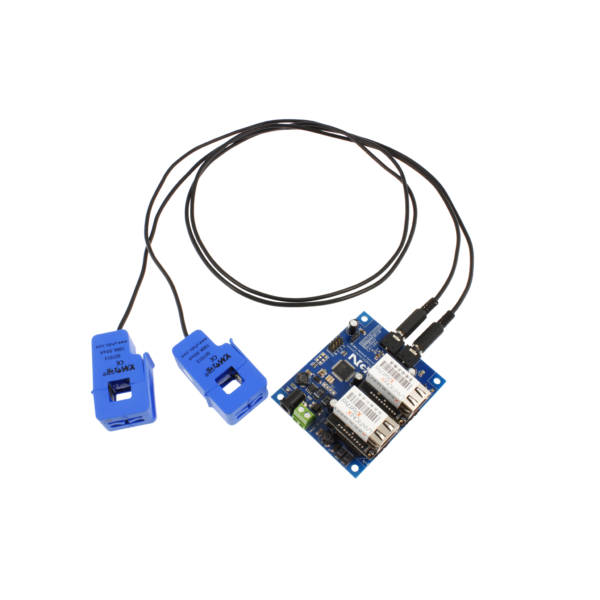

이중 통신 포트와 무선 포트유선 모듈 5종 중 하나를 고르고, 두 번째 포트에는 Digi XBee 무선 모듈을 더할 수 있습니다.
AC 부하 전용DC 회로에는 적용하지 않으며 교류 설비의 전류 감시에 사용합니다.

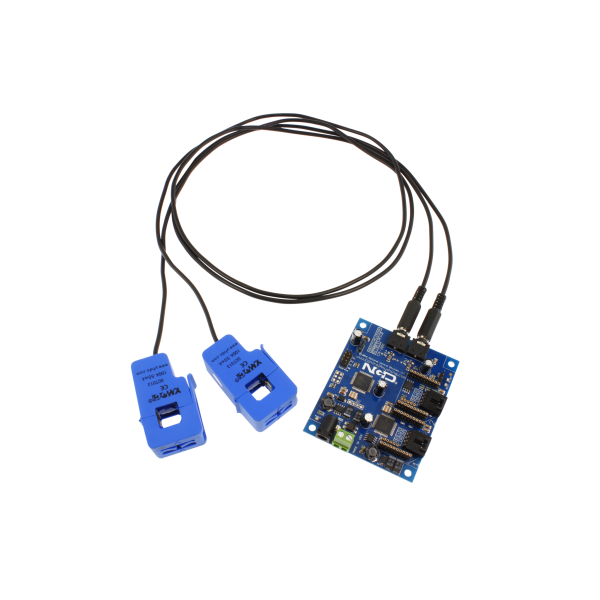

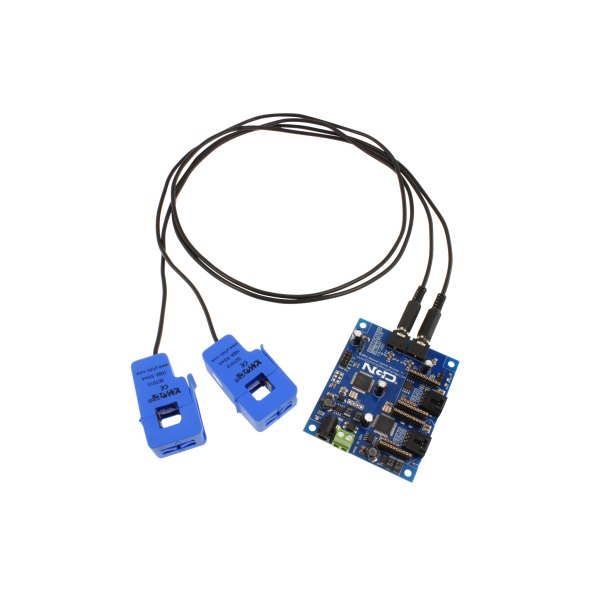

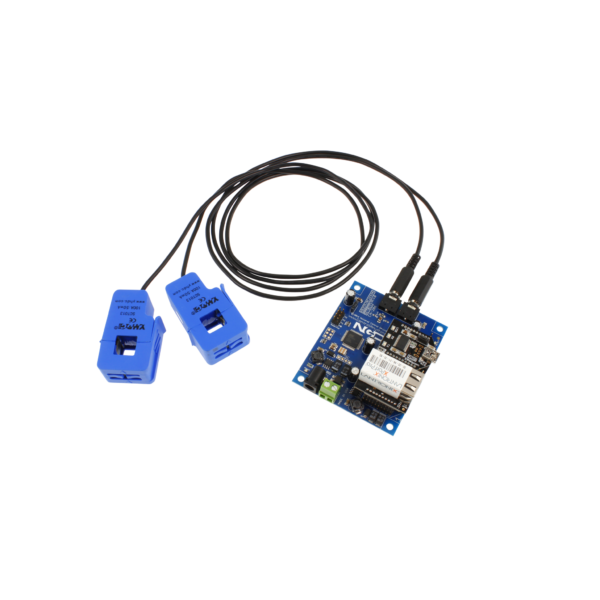

NCD 산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스 - 센서 2개와 소형 모니터 보드를 케이블로 연결한 구성
센서 2개와 소형 모니터 보드를 케이블로 연결한 구성

센서 착탈

플러그 방식이
줄여 주는 작업

측정 대상을 옮기는 현장에서 유리한 구조

설비 점검이나 부하 조사처럼 측정 위치를 자주 바꾸는 작업에서는 센서만 뽑아 다음 전선에 끼우면 됩니다. 센서 정격 대비 최소 부하는 정격의 1 %이고 모델 전체의 최소 부하는 1 A입니다. 센서 케이블은 가능한 한 늘리지 말아야 하며 연장하면 정확도가 떨어질 수 있습니다.

컨트롤러는 채널마다 1.5초씩 평가하므로 부하의 가동 상태와 추세를 감시하는 용도에 적합합니다. 순간적인 돌입 전류를 기록하는 용도에는 맞지 않습니다.

사양

채널 수별
모델 사양

항목2채널3채널4채널6채널
모델XB2CMJAC2_SCT013XB2CMJAC3_SCT013XB2CMJAC4_SCT013XB2CMJAC6_SCT013
채널 수2346
센서 범위 선택10, 20, 30, 50, 70, 100 A10, 20, 30, 50, 70, 100 A10, 20, 30, 50, 70, 100 A10, 20, 30, 50, 70, 100 A
품번 형식XB2CMJAC2_XXXA_SCT013XB2CMJAC3_XXXA_SCT013XB2CMJAC4_XXXA_SCT013XB2CMJAC6_XXXA_SCT013

시리즈 공통 사양

항목사양
센서SCT013 분할 코어 (플러그형)
센서 연결3.5 mm 잭
최소 부하1 A
센서 정격 대비 최소 부하센서 정격의 1 %
오차율올바르게 보정한 저항성 부하에서 최대 2 %
채널당 평가 시간1.5초
부하 종류AC 전용 (DC 미지원)
센서 케이블 길이1.5 m
통신 포트2개 (Ethernet, Wi-Fi, Bluetooth, USB, RS-232 모듈 선택)
무선 확장두 번째 포트에 Digi XBee 모듈
I2C 확장 포트온보드 2개
보정무료 베이스 스테이션 소프트웨어, 유도성 부하 보정 지원

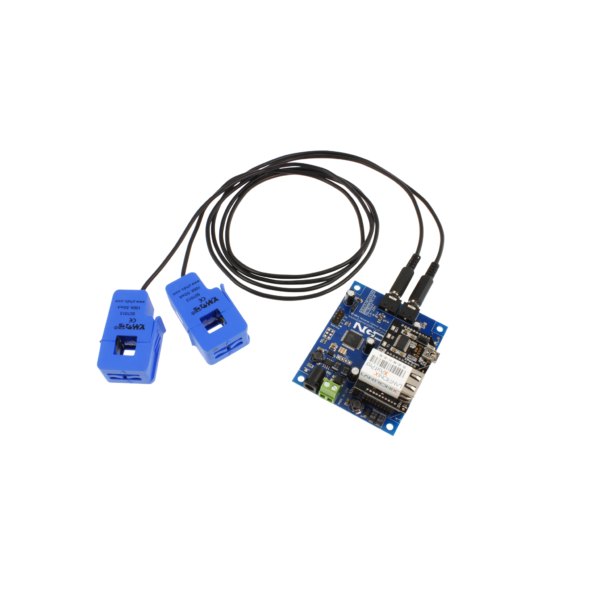

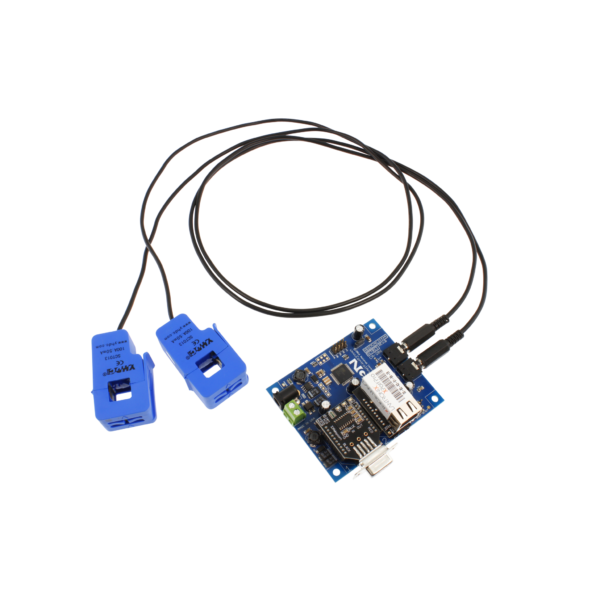

NCD 산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스 - 이더넷 포트 보드에 센서 2개를 연결한 구성
이더넷 포트 보드에 센서 2개를 연결한 구성

활용 분야

착탈이 잦은
계측 현장

  • 공조 설비 전류 — 팬과 펌프의 소비 전류를 채널별로 나눠 감시합니다.
  • 분전반 부하 관리 — 분전반 회로를 채널로 나눠 측정하고 부하 편중을 찾습니다.
  • 임시 부하 조사 — 센서를 옮겨 가며 설비별 전류 패턴을 비교합니다.
  • 에너지 절감 분석 — 부하별 사용 패턴을 모아 절감 대상 설비를 선별합니다.

선택 가이드

설치 방식과
전류 범위별 선택

이럴 때 (현장 조건)권장 구성선택 이유
센서를 자주 옮기거나 교체할 때플러그형 SCT013 구성잭으로 단자 작업 없이 착탈합니다.
측정점이 5~6곳일 때6채널 구성한 컨트롤러로 최대 6점을 감시합니다.
100 A를 넘는 회로를 측정할 때XB2 유선 모니터(100~600 A 분할 코어)OPCTL38AL 센서로 최대 600 A까지 측정합니다.
5~20 A 소전류 회로를 정밀하게 볼 때XB2 유선 모니터(DLCT27CL20)솔리드 코어 센서가 낮은 범위를 지원합니다.

구성·옵션

채널별 주문 구성

  • 2채널 컨트롤러 — 10·20·30·50·70·100 A 센서 중 선택, 품번 XB2CMJAC2_XXXA_SCT013.
  • 3채널 컨트롤러 — 같은 센서 범위 선택, 품번 XB2CMJAC3_XXXA_SCT013.
  • 4채널 컨트롤러 — 같은 센서 범위 선택, 품번 XB2CMJAC4_XXXA_SCT013.
  • 6채널 컨트롤러 — 같은 센서 범위 선택, 품번 XB2CMJAC6_XXXA_SCT013.
  • 별매 — 통신 모듈과 Digi XBee 무선 모듈.

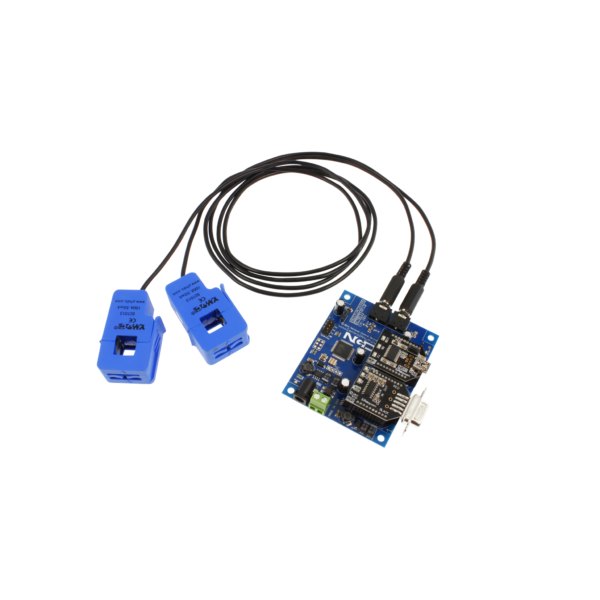

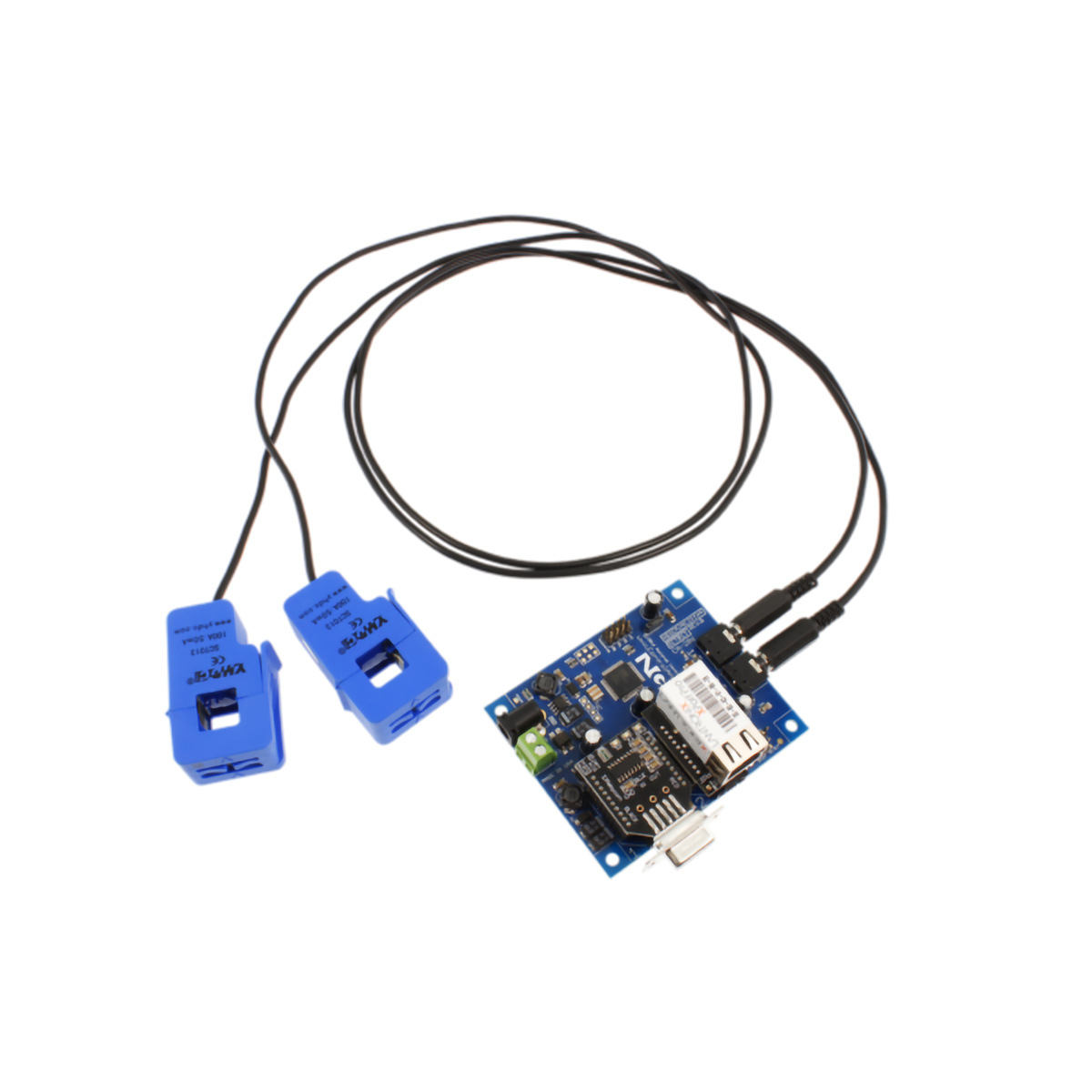

NCD 산업용 전류 센서 2 채널 10-100 최대 암페어 플러그 형 분할 코어 듀얼 인터페이스 - 분할 코어 전류 센서 2개가 모니터 보드에 연결된 구성
분할 코어 전류 센서 2개가 모니터 보드에 연결된 구성
