부하 여러 곳의 AC 전류를
최대 6점까지 감시하는 모니터

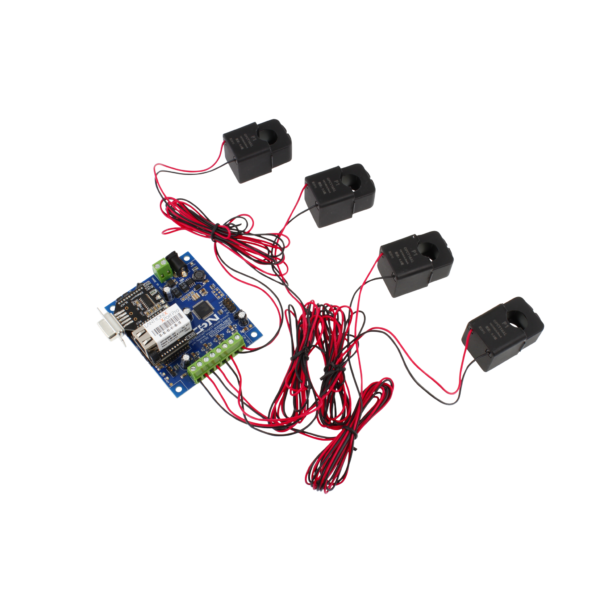

NCD XB2 유선 분할 코어 전류 모니터 (1·3·4·6채널)

견적 받기

NCD 국내 정식 공급 파트너

NCD XB2 유선 전류 모니터는 분할 코어(OPCTL16AL·OPCTL38AL)와 솔리드 코어(DLCT27CL20) 센서로 AC 부하 전류를 1·3·4·6채널 측정하는 산업용 전류 모니터링 컨트롤러(에너지 모니터)입니다. 분전반과 설비 배선의 소비 전류를 최대 6점까지 동시에 감시합니다.

분할 코어 센서는 전선을 끊지 않고 위에서 끼우므로 기존 배선을 개조하는 현장에서 설치 시간이 짧습니다. 올바르게 보정한 저항성 부하에서 최대 오차율은 2 %이며, 센서 케이블이 1.5 m여서 컨트롤러를 측정점과 떨어진 곳에 배치할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

최대 6점

동시에 감시하는 부하 수

2 %

보정한 저항성 부하의 최대 오차율

1.5 m

센서 케이블 길이

I2C 2포트

온보드 확장 포트

특징

센서 방식으로
나뉘는 측정 구성

핵심 특징현장에서 달라지는 점
분할 코어 센서전선을 끊지 않고 끼우므로 가동 중인 설비에 측정점을 추가할 때 배선 개조 범위가 최소로 줄어듭니다.
솔리드 코어 센서(5~20 A)신규 배선 설계에서 소전류 회로를 낮은 범위로 측정해 판독 단계 폭을 좁힙니다.
유도성 부하 보정무료 베이스 스테이션 소프트웨어로 보정값을 조정하므로 모터 같은 유도성 부하에서 오차를 줄입니다.
이중 통신 포트Ethernet·Wi-Fi·Bluetooth·USB·RS-232 모듈 중 현장 네트워크에 맞는 것을 고를 수 있습니다.
무선 확장 포트두 번째 포트에 Digi XBee 모듈을 꽂아 배선이 어려운 위치까지 무선으로 데이터를 모읍니다.
온보드 I2C 확장 포트 2개다른 NCD I2C 장치를 이어 붙여 전류 외 신호까지 한 컨트롤러에서 수집할 수 있습니다.

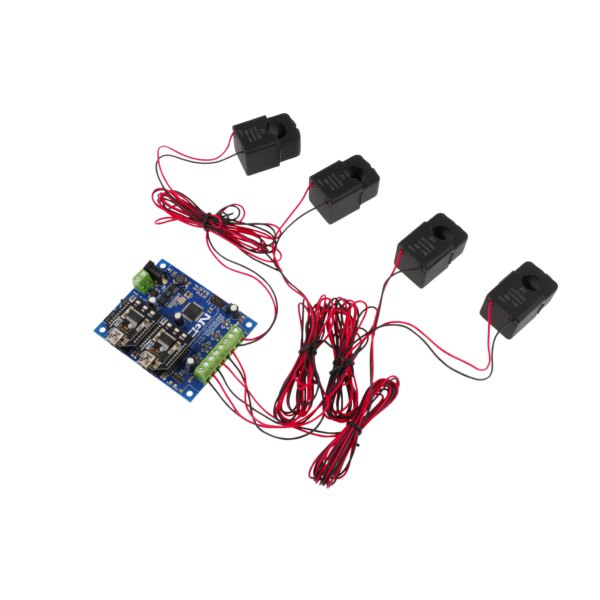

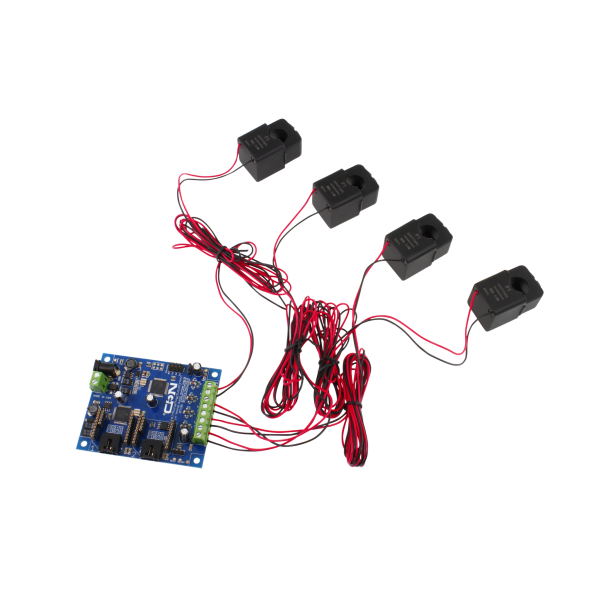

NCD 산업용 전류 모니터 4 채널 10-100 최대 암페어 유선 분할 코어 듀얼 인터페이스 - 검은색 분할 코어 센서 4개가 연결된 모니터 기판
검은색 분할 코어 센서 4개가 연결된 모니터 기판

센서 선정

회로 전류에 맞는
센서 범위 선택

센서 범위는 측정할 회로의 정상 전류에 가장 가까운 값으로 고릅니다. 범위가 넓을수록 한 단계가 나타내는 전류가 커지므로, 10비트 판독 기준으로 20 A 범위는 10 A 범위보다 단계 폭이 두 배입니다. 10 A 회로를 측정한다면 20 A 범위가 아니라 10 A 범위 구성을 선택하세요.

센서마다 최소 감지 전류가 있으며 기준은 센서 정격의 1 %입니다. 10~100 A 분할 코어는 1 A, 5~20 A 솔리드 코어는 240 mA 이상의 부하에서 측정하고, 이보다 작은 대기 전류는 안정적으로 읽히지 않으므로 소전류 회로에는 낮은 범위의 센서를 배정합니다.

설치와 통신

평가 주기와
통신 모듈 구성

채널당 1.5초 평가, 6채널 전체 8초

컨트롤러는 채널마다 1.5초씩 평가하고 6채널 모델은 전체 결과가 나오기까지 8초가 걸립니다. 순간 변동을 잡는 용도보다 부하 가동 상태와 추세를 감시하는 용도에 맞는 주기입니다. 센서 케이블은 가능한 한 늘리지 않아야 하며 연장하면 정확도가 떨어질 수 있습니다.

이 컨트롤러는 AC 부하 전용이며 DC 부하에서는 작동하지 않습니다. 센서 방식을 솔리드 코어로 정했다면 기존 배선 위에는 끼울 수 없으므로 배선을 새로 낼 때만 적용하세요.

사양

센서 구성별
비교 사양

항목OPCTL16AL (분할 코어)OPCTL38AL (고전류 분할 코어)DLCT27CL20 (솔리드 코어)
측정 범위10~100 A100~600 A5~20 A
센서 범위 선택10, 20, 30, 50, 70, 100 A100, 150, 200, 250, 300, 400, 500, 600 A5, 10, 15, 20 A
채널 구성3, 4, 6채널1, 3, 4, 6채널3, 4, 6채널
최소 부하1 A1 A(100 A 범위) ~ 6 A(600 A 범위)240 mA
센서 형태분할 코어, 오프 보드분할 코어, 오프 보드솔리드 코어, 오프 보드
기존 배선 위 장착가능가능불가 (신규 배선용)
품번XB2CMAC{채널}XXXA_OPCTL16ALXB2CMAC{채널}XXXA_OPCTL38ALXB2CMAC{채널}XXXA_DLCT27CL20

시리즈 공통 사양

항목사양
센서 연결2선 단자
센서 정격 대비 최소 부하센서 정격의 1 %
오차율올바르게 보정한 저항성 부하에서 최대 2 %
채널당 평가 시간1.5초
부하 종류AC 전용 (DC 미지원)
센서 케이블 길이1.5 m
통신 포트2개 (Ethernet, Wi-Fi, Bluetooth, USB, RS-232 모듈 선택)
무선 확장두 번째 포트에 Digi XBee 모듈 (Digi 802.15.4, DigiMesh 모듈 호환)
I2C 확장 포트온보드 2개
보정무료 베이스 스테이션 소프트웨어, 유도성 부하 보정 지원

활용 분야

부하 전류를 나눠
감시하는 현장

  • 공장 설비 전류 — 모터와 펌프 같은 설비별 소비 전류를 한 컨트롤러에서 함께 감시합니다.
  • 분전반 회로 관리 — 회로별 부하를 채널로 나눠 측정하고 편중 회로를 찾습니다.
  • 에너지 절감 분석 — 부하별 사용 패턴을 누적해 절감 대상 설비를 선별합니다.
  • 개조 현장 계측 — 기존 배선을 끊지 않고 측정점을 추가합니다.

선택 가이드

배선과 전류 범위별
권장 구성

이럴 때 (현장 조건)권장 구성선택 이유
기존 배선에 센서를 추가할 때분할 코어 OPCTL16AL 또는 OPCTL38AL전선을 끊지 않고 끼워 설치합니다.
5~20 A 회로를 새 배선으로 설계할 때솔리드 코어 DLCT27CL20낮은 범위로 판독 단계 폭을 줄입니다.
10 A 회로를 측정할 때10 A 범위 구성20 A 범위는 단계 폭이 두 배가 됩니다.
무선으로 데이터를 모을 때두 번째 포트에 Digi XBee 모듈배선이 어려운 위치도 무선 포트로 연결합니다.
센서를 플러그로 연결하고 싶을 때XB2 플러그형 모니터(SCT013)잭에 꽂는 방식입니다.

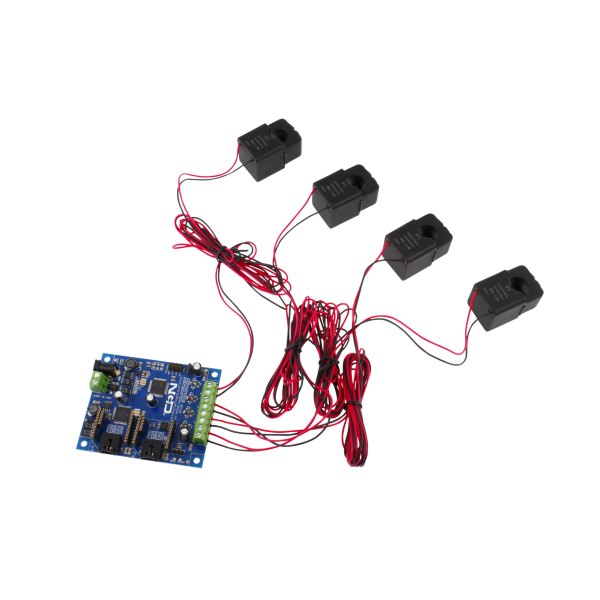

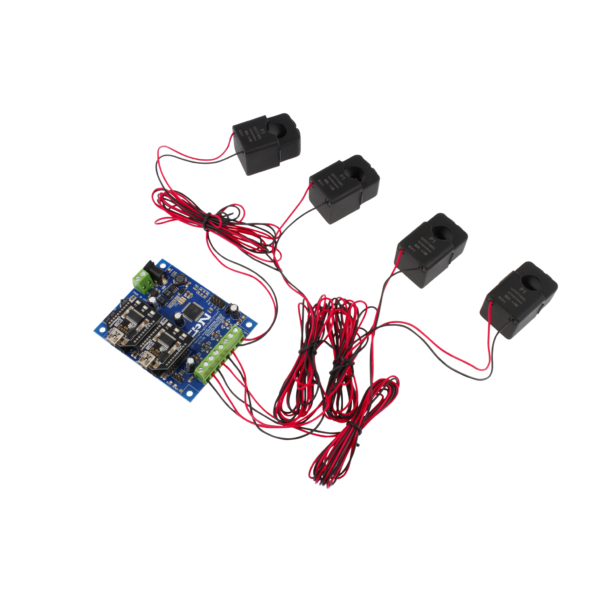

NCD 산업용 전류 모니터 4 채널 10-100 최대 암페어 유선 분할 코어 듀얼 인터페이스 - 센서 케이블이 연결된 모니터 기판 구성
센서 케이블이 연결된 모니터 기판 구성

구성·옵션

컨트롤러·센서
주문 구성

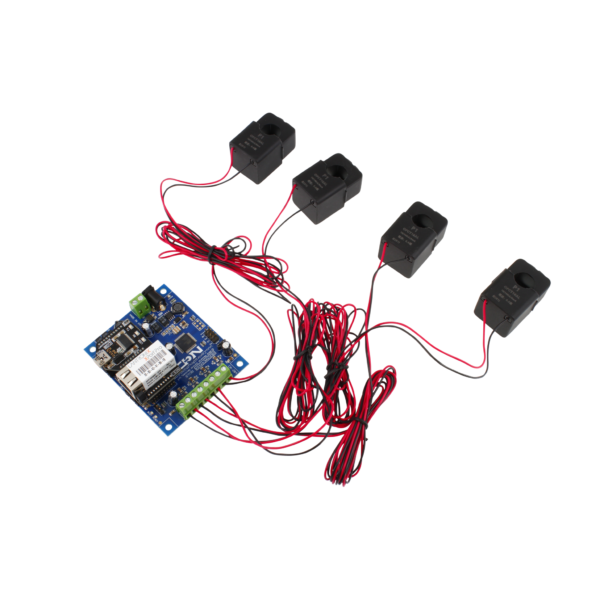

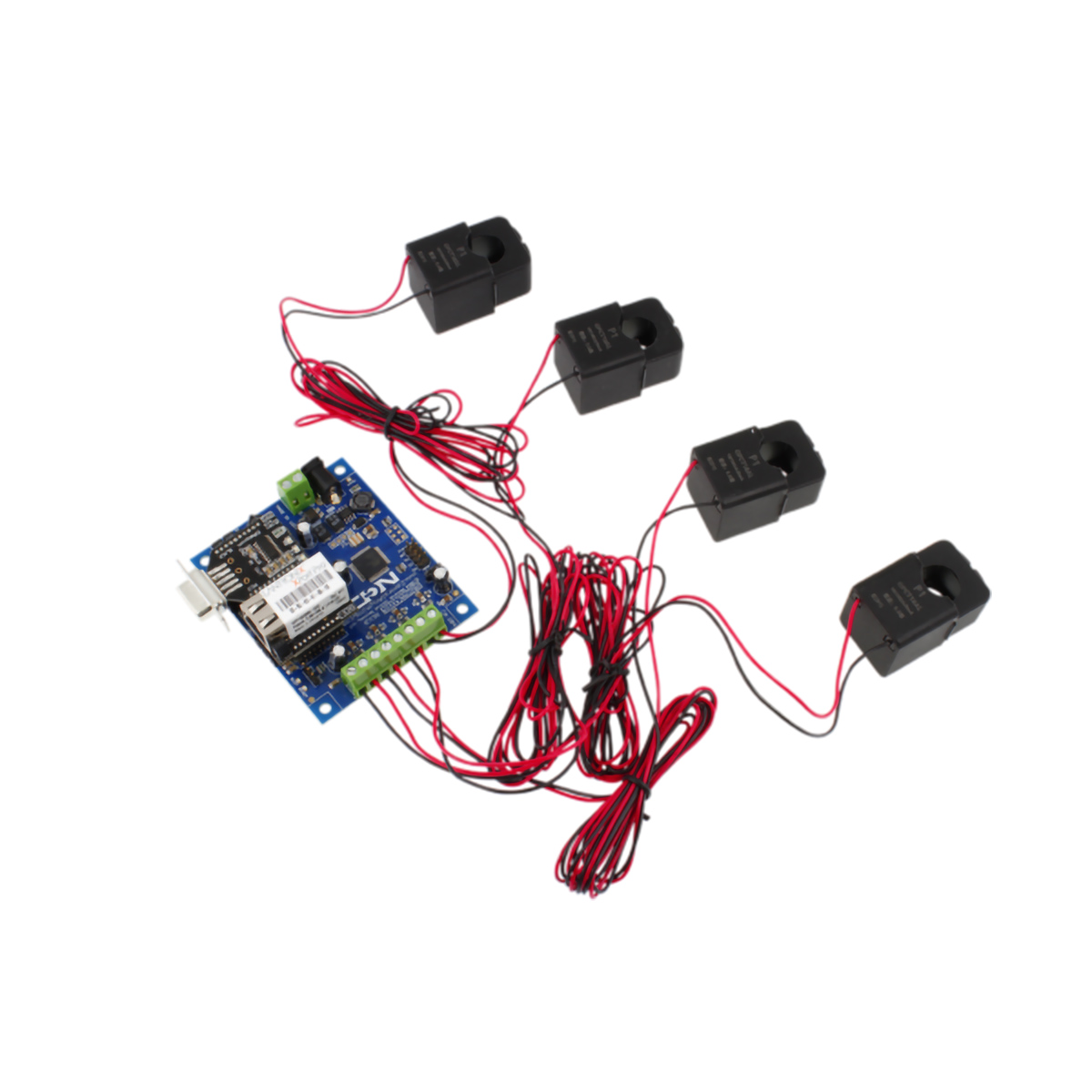

  • 컨트롤러 — 채널 1·3·4·6과 통신 인터페이스를 선택하며 품번은 XB2CMAC{채널}XXXA 형식입니다.
  • 분할 코어 센서(10~100 A) — OPCTL16AL, 3·4·6채널 구성에서 10·20·30·50·70·100 A 중 선택.
  • 고전류 분할 코어 센서(100~600 A) — OPCTL38AL, 1·3·4·6채널 구성에서 100~600 A 중 선택.
  • 솔리드 코어 센서(5~20 A) — DLCT27CL20, 3·4·6채널 구성에서 5·10·15·20 A 중 선택.
  • 별매 — 통신 모듈(Ethernet, Wi-Fi, Bluetooth, USB, RS-232)과 Digi XBee 무선 모듈.
