NCD XR41DPDT XR 확장 4 채널 DPDT 신호 릴레이 컨트롤러

NCD XR41DPDT XR 확장 4 채널 DPDT 신호 릴레이 컨트롤러

MODEL
XR41DPDT
브랜드
NCD
제품 자료
제품문의 구매하기

접점 종류를 골라 ProXR의
릴레이를 늘리는 확장 보드

NCD XR 확장 릴레이 보드 · SPDT · DPDT · 고전력 · SSR

견적 받기

NCD 국내 정식 공급 파트너

NCD XR 확장 릴레이 보드는 ProXR AD8 또는 ProXR UXP 컨트롤러의 XR 출력 포트에 연결해 릴레이 수를 4·8·16·24·32채널 단위로 늘리는 확장 보드(릴레이 증설 모듈)입니다. SPDT·DPDT·고전력·솔리드 스테이트 중 필요한 접점 종류를 선택할 수 있습니다.

컨트롤러에 확장 보드를 차례로 이어 붙이면 ProXR 기준 최대 256개의 릴레이를 제어합니다. 확장 보드마다 6 in XR 확장 케이블이 들어 있어 따로 구매하지 않고 바로 연결할 수 있습니다. 전원은 12 VDC입니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

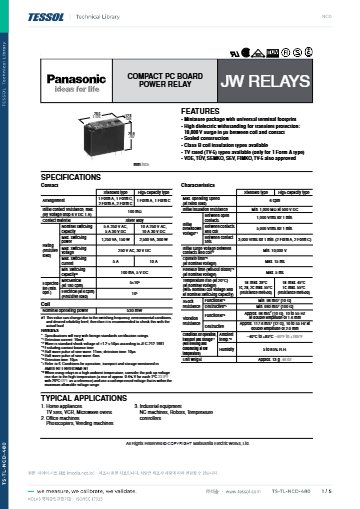

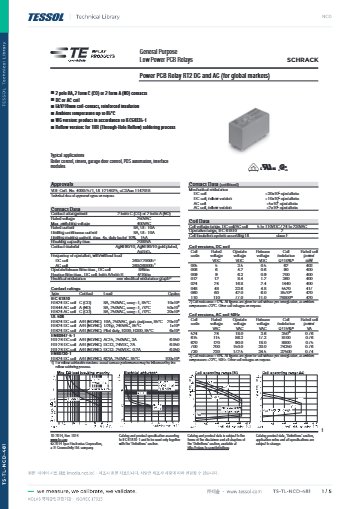

데이터시트와 도면

튜토리얼과 동영상

256개

ProXR 기준 최대 릴레이 수

32채널

SPDT · DPDT 보드 최대

12 VDC

나사 단자 또는 배럴 입력

6 in

확장 케이블 기본 포함

특징

ProXR에 릴레이를
더하는 XR 확장 보드

핵심 특징현장에서 달라지는 점
XR 확장 포트컨트롤러 출력과 확장 입력을 케이블로 잇기만 하면 릴레이가 늘어나므로 별도 통신 배선이 필요 없습니다.
ProXR 호환ProXR AD8과 ProXR UXP 컨트롤러와 호환되므로 기존 제어 프로그램을 유지한 채 채널만 늘립니다.
릴레이별 상태 LED각 릴레이의 켜짐과 꺼짐을 LED로 구분할 수 있어 채널이 많아도 오동작 위치를 빠르게 찾습니다.
배럴 커넥터와 나사 단자전원은 2.1 mm 배럴 커넥터와 나사 단자 중 설치 환경에 맞는 쪽으로 입력할 수 있습니다.
릴레이 종류 혼합전원 부하용과 신호용 보드를 섞어 하나의 시스템으로 구성할 수 있습니다.
확장 케이블 포함확장 보드마다 6 in 케이블이 들어 있어 보드 간 연결을 바로 시작합니다.

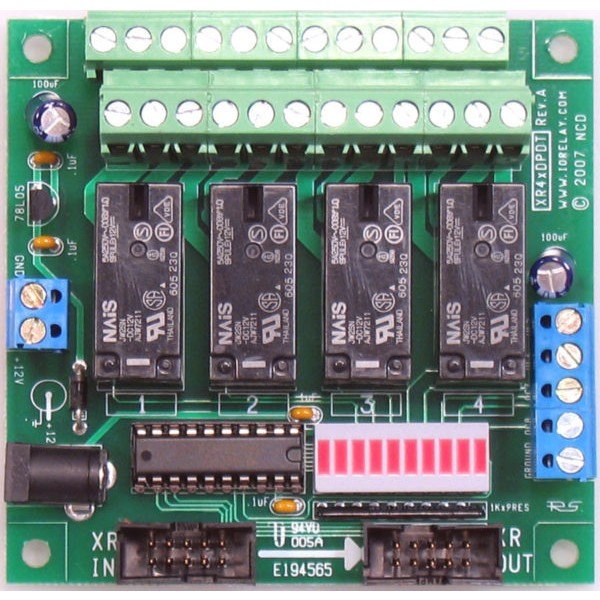

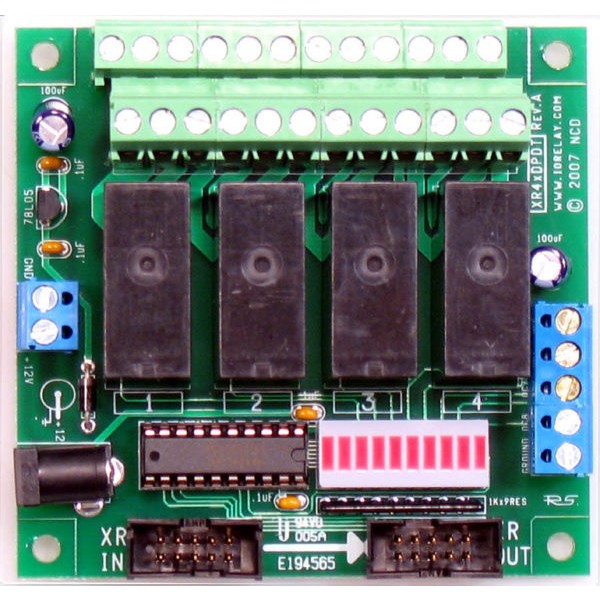

NCD XR41DPDT - 4개 릴레이와 LED 표시부가 보이는 신호 릴레이 기판
4개 릴레이와 LED 표시부가 보이는 신호 릴레이 기판

확장 설계

XR 확장 케이블 길이와
노이즈 관리

ProXR 컨트롤러와 확장 보드를 합친 케이블 전체 길이는 1 m 또는 2 m 이내를 권장합니다. 확장 단수가 늘면 노이즈가 누적될 수 있고, 설치 환경과 전기 간섭에 따라 256개를 모두 사용하지 못하는 경우도 있습니다. 설계 단계에서 케이블을 짧게 유지하세요.

확장 단수와 케이블 배치

컨트롤러에서 가까운 보드부터 순서대로 이어 케이블 총길이를 줄이고, 신호선은 전원선과 분리해 배선합니다. ProXR Lite 컨트롤러에는 XR 확장 포트가 없어 이 보드를 연결할 수 없습니다.

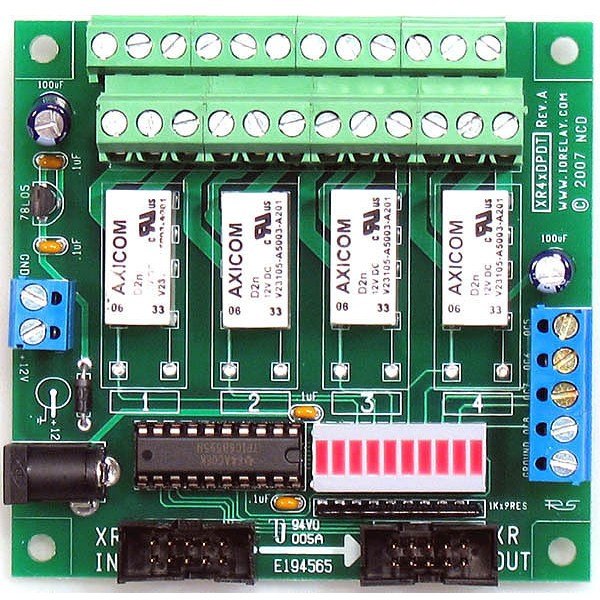

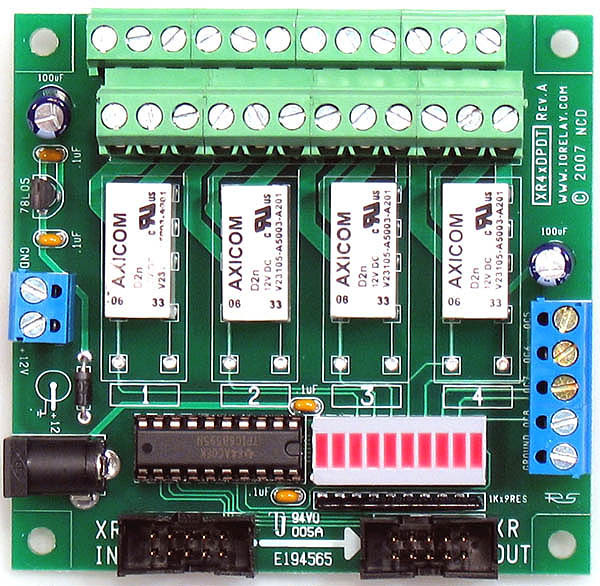

NCD XR41DPDT - 흰색 신호 릴레이가 장착된 4채널 릴레이 기판
흰색 신호 릴레이가 장착된 4채널 릴레이 기판

릴레이 선택

릴레이 접점 종류와
정격 선택

범용 SPDT는 5 A 또는 10 A, 고전력은 20 A SPDT 또는 30 A SPST이며 최대 절대 정격은 240 VAC입니다. 신호 전환에는 1 A·3 A·5 A DPDT를 사용하고, 모터와 솔레노이드 같은 유도성 부하는 솔리드 스테이트 보드(XRSSR4x·XRSSR8x)에서 Type A~H 중에 고르세요.

사양

5개 구성 비교와
공통 사양

항목범용 SPDTDPDT 신호고전력고전력 저가형솔리드 스테이트
품번XR4x · XR8x · XR16x · XR24x · XR32xXR4xDPDT · XR8xDPDT · XR16xDPDT · XR24xDPDT · XR32xDPDTXR4x0 · XR8x0XR1620HPXRSSR4x · XRSSR8x
채널 수4 · 8 · 16 · 24 · 324 · 8 · 16 · 24 · 324 · 8164 · 8
릴레이 선택5 A 또는 10 A SPDT1 A · 3 A · 5 A DPDT20 A SPDT 또는 30 A SPSTLow Cost 20 A SPDTType A – H
별매해당 없음해당 없음해당 없음해당 없음솔리드 스테이트 릴레이 (Type 선택)

시리즈 공통 사양

항목사양
작동 전압10 – 15 VDC (기준 12 VDC)
대기 전력 소비35 / 100 / 200 mA (최저 · 표준 · 최대, 릴레이 꺼짐, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (릴레이 하나당, 최저 · 표준 · 최대)
작동 온도-40 ~ 85 °C (구성 요소 한계 기준)
보관 온도-55 ~ 85 °C (구성 요소 한계 기준)
작동 습도0 ~ 70 %, 비응축
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계 수명10,000,000회 (구성 요소 등급)
전기 수명100,000회 (최대 부하 시 부품 정격)
릴레이 정격SPDT 5 A · 10 A, DPDT 1 A · 3 A · 5 A (신호), 고전력 20 A · 30 A (최대 절대 정격 240 VAC)
배선 단자SPDT 최대 12 AWG · DPDT 1 A 최대 16 AWG · 3 A · 5 A 최대 14 AWG
전원 커넥터2.1 mm 중앙 플러스 배럴 커넥터, 나사 단자
케이블 길이ProXR과 확장을 합쳐 1 m 또는 2 m 이내 권장
최대 릴레이 수ProXR 기준 최대 256개
커넥터 옵션범용 SPDT · DPDT 보드는 분리형 커넥터(Pluggable Connectors) 선택
전원 공급 장치별매

솔리드 스테이트 릴레이 Type 정격

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

활용 분야

채널 수가 많은
제어 현장

  • 자동화 설비 — ProXR에 릴레이를 더해 설비 신호를 늘립니다.
  • 전원 분배 — 많은 회로를 나누어 켜고 끕니다.
  • 신호 라우팅 — DPDT 신호 릴레이로 통신·오디오 경로를 바꿉니다.
  • 유도성 부하 제어 — 솔리드 스테이트 옵션으로 모터와 솔레노이드를 제어합니다.

선택 가이드

부하에 맞는
XR 확장 보드 선택

이럴 때 (현장 조건)권장 모델선택 이유
전원 부하를 여러 채널로 나눌 때범용 SPDT (XR4x ~ XR32x)5 A 또는 10 A SPDT 릴레이를 4~32채널까지 늘릴 수 있습니다.
저전력 신호 경로가 많을 때DPDT 신호 (XR4xDPDT ~ XR32xDPDT)DPDT 보드는 두 접점 쌍을 동시에 전환합니다.
큰 전류를 여러 채널로 켤 때고전력 (XR4x0 · XR8x0, XR1620HP)고전력 보드는 20 A SPDT 또는 30 A SPST 릴레이로 큰 전류를 다룹니다.
AC 또는 DC 부하를 스위칭할 때솔리드 스테이트 (XRSSR4x · XRSSR8x)솔리드 스테이트 보드는 접점 없이 스위칭하며 Type A~H 중 부하에 맞는 것을 고를 수 있습니다.

구성·옵션

주문 구성과
별매 부속품

구성품옵션별매품번
범용 SPDT 확장4 · 8 · 16 · 24 · 32채널, 5 A 또는 10 A해당 없음XR4x · XR8x · XR16x · XR24x · XR32x
DPDT 신호 확장4 · 8 · 16 · 24 · 32채널, 1 A · 3 A · 5 A해당 없음XR4xDPDT · XR8xDPDT · XR16xDPDT · XR24xDPDT · XR32xDPDT
고전력 확장4 · 8채널, 20 A SPDT 또는 30 A SPST해당 없음XR4x0 · XR8x0
고전력 저가형16채널, 20 A SPDT해당 없음XR1620HP
솔리드 스테이트 확장4 · 8채널, Type 선택솔리드 스테이트 릴레이 (Type 선택)XRSSR4x · XRSSR8x
