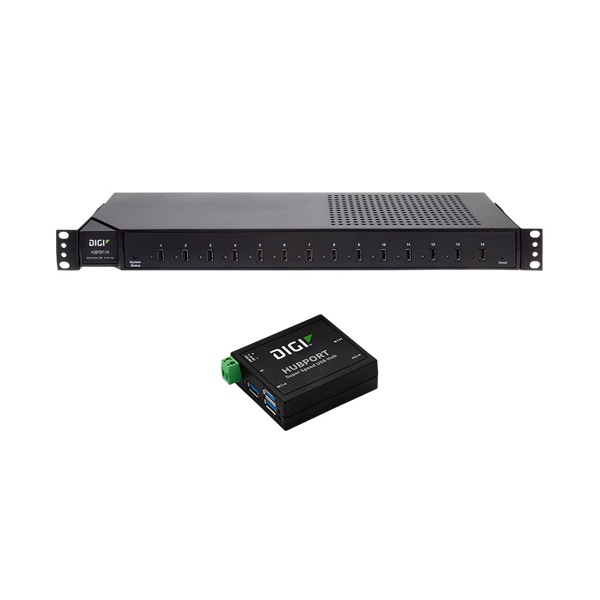

Digi Hubport USB 확장 허브

Digi Hubport USB 확장 허브

MODEL
Hubport
브랜드
DIGI

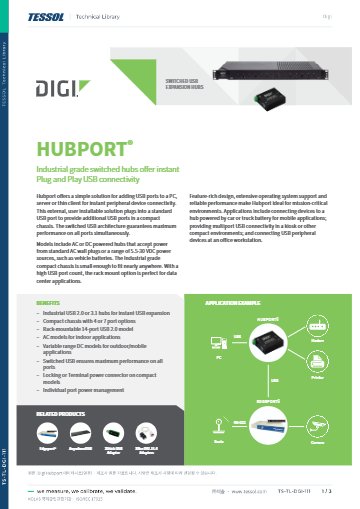

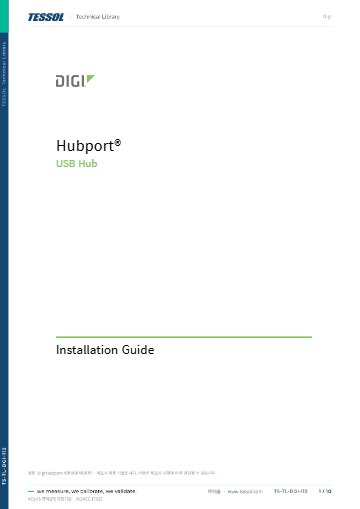

제품 자료
제품문의 구매하기

시리얼 변환부터 LAN 연장까지
세 가지 USB 연결 제품군

Digi Edgeport · Hubport · AnywhereUSB Plus 연결 확장 제품군

견적 받기

Digi 국내 정식 공급 파트너

Digi Edgeport · Hubport · AnywhereUSB Plus는 USB를 시리얼로 변환하고(Edgeport), USB 포트를 늘리며(Hubport), USB 장치를 LAN 너머로 연장하는(AnywhereUSB Plus) USB 연결 제품군입니다. 시리얼 포트는 최대 16포트까지 확장할 수 있습니다.

Edgeport는 PC에 시리얼 포트를 1~16개 더하며, 산업용은 RS-422와 485도 지원합니다. Hubport는 USB 포트를 14개까지 늘리고, AnywhereUSB Plus는 호스트 PC 없이 LAN에서 USB 장치를 연결합니다. 장치 위치와 필요한 포트 수에 맞춰 세 제품 가운데 고르세요. 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

1 · 4 · 8 · 16

Edgeport 시리얼 포트 수

230 Kbps

포트당 동시 전송

5 Gbps

Hubport USB 3.1 포트

24포트

AnywhereUSB Plus 최대

특징

Edgeport·Hubport·AnywhereUSB가
해결하는 USB 문제

핵심 특징현장에서 달라지는 점
시리얼 확장PC에 시리얼 포트를 1~16개까지 더하므로, 시리얼 포트가 없는 PC에도 계측기와 제어 장비를 연결할 수 있습니다.
소프트웨어 선택산업용 모델은 RS-232, 422, 485를 소프트웨어로 골라 장비 인터페이스에 맞출 수 있습니다.
COM 포트 유지재부팅 후에도 COM 포트 할당이 유지되므로 장비 소프트웨어를 다시 설정하지 않아도 됩니다.
USB 허브 확장Hubport는 USB 포트를 14개까지 늘려 주변 장치를 랙 한 대에 모을 수 있습니다.
산업용 온도DC 산업용 Hubport는 −40~+70 °C에서 동작하므로 옥외 함체나 차량에도 설치할 수 있습니다.
네트워크 USBLAN으로 USB 장치를 원격지에서 연결하므로 장치를 PC 옆에 둘 필요가 없습니다.
USB 장치 127개데이지 체인으로 최대 127개까지 연결합니다.
TLS 보안TLS 인증서 기반으로 USB 연결을 보호합니다.
원격 관리Digi Remote Manager로 포트 그룹을 원격에서 관리할 수 있습니다.

Edgeport

USB를 시리얼로
바꾸는 Edgeport

일반형은 RS-232 시리얼 1 / 4 / 8 / 16포트이고, RS-422·485를 지원하는 산업용은 1 / 4 / 8포트입니다. 포트당 동시 230 Kbps로 전송하고 하드웨어·소프트웨어 흐름 제어와 자동 포트 재연결을 갖춰, 여러 장비를 함께 연결해도 포트별 전송이 안정적입니다.

PC에 시리얼 장비를 연결한 구성

USB 포트만 있는 PC에 Edgeport를 꽂으면 시리얼 포트가 늘어나, 계측기와 바코드 리더, 제어 장비를 케이블로 바로 연결할 수 있습니다. USB 전원으로 동작하는 모델은 별도 어댑터가 필요 없습니다.

Hubport와 AnywhereUSB

Hubport로 USB를 늘리고
AnywhereUSB로 연장

Hubport는 USB 3.1 7포트(5 Gbps) 또는 USB 2.0 4 / 7 / 14포트(480 Mbps)를 갖춘 산업용 허브입니다. Multi-TT 스위치 방식이라 모든 하향 포트에서 동시에 12 Mbps를 보장하며, 포트당 하향 500 mA를 공급합니다.

AnywhereUSB Plus는 USB 3.1 Gen 1 Type A 2 / 8 / 24포트를 이더넷으로 연장하며, USB 포트나 그룹마다 독립적인 다중 호스트 연결을 지원합니다. 장치가 호스트 PC와 떨어져 있어도 네트워크로 같은 USB 장치를 사용할 수 있습니다.

사양

USB 연결 제품군 비교와
모델별 사양

항목EdgeportHubportAnywhereUSB Plus
역할USB-시리얼 변환산업용 USB 허브USB over IP (네트워크 USB 연장)
포트시리얼 1 / 4 / 8 / 16 (산업용 1 / 4 / 8)USB 3.1 7 또는 USB 2.0 4 / 7 / 14USB 3.1 Gen 1 Type A 2 / 8 / 24
속도포트당 동시 230 KbpsUSB 3.1 5 Gbps · USB 2.0 480 Mbps기가비트 이더넷 (8 Plus · 24 Plus는 10 M ~ 10 G)
동작 온도0~55 °CDC 모델 −40~+70 °C2 Plus 0~40 °C · 8 Plus · 24 Plus 0~55 °C
전원USB 전원 (Edgeport/216은 5 VDC 3 A 어댑터)AC 또는 DC 6~28 V2 Plus 5 V · 8 Plus 12 VDC · 24 Plus 100–240 V

Edgeport 상세 사양

항목사양
시리얼 포트일반형 1 / 4 / 8 / 16포트 · 산업용 1 / 4 / 8포트
시리얼 방식일반형 RS-232 · 산업용 RS-422 / 485, 소프트웨어 선택 RS-232 / 422 / 485 (/1i는 RS-422 / 485)
시리얼 커넥터일반형 DB-9, DB-25 · 산업용 DB-9
전송 속도포트당 동시 230 Kbps
하향 USB 포트2개 (16포트 모델만) · 산업용 0개
USBUSB 1.0 · 1.1 호환 · USB 2.0 · 3.0 하위 호환 · USB-IF 인증 · 플러그 앤 플레이
지원 OSWindows Server 2019 / 2016 / 2012 · Windows 10 / 8.1 / 7 · Linux
기능자동 포트 재연결 · 재부팅 후 COM 포트 할당 유지 · 하드웨어·소프트웨어 흐름 제어
LED장치 상태와 COM 포트 동작 표시
전원USB 포트 없는 모델은 USB 전원 · Edgeport/216은 5 VDC 3 A 어댑터 포함
케이블1 m USB 케이블
동작 환경0~55 °C · 상대습도 0~95 % (비응축)

Hubport 상세 사양

항목사양
포트7 USB 3.1 Type A · 4 또는 7 USB 2.0 Type A · 14 USB 2.0 Type A (랙)
데이터 속도USB 3.1 5 Gbps · USB 2.0 480 Mbps
구조Multi-TT 스위치 방식 · 모든 하향 포트에서 동시에 12 Mbps 보장
전원 관리포트별 전원 관리 · 포트당 하향 500 mA
지원 OSWindows Server 2016 / 2012 / 2008 / 2003 · Windows 10 / 8 / 7 / Vista / XP / CE / 2000 · Linux
LED시스템 상태 1개 · 포트 상태 LED (USB 3.1 7개 · USB 2.0 4 또는 7개 · 랙 14개)
크기와 무게컴팩트형 66.3 × 76.2 × 25.4 mm, 175.8 g · 랙형 126.2 × 431.8 × 44.2 mm, 1,134 g
AC 입력컴팩트 USB 2.0 AC 모델 120–230 VAC 50–60 Hz (5 VDC 3 A 어댑터) · 랙형 120–230 VAC 50 / 60 Hz, IEC 60320, 최대 40 W
DC 입력6~28 V (단자대), 최대 35 W
동작 온도USB 3.1 −40~+70 °C · USB 2.0 AC 0~55 °C, DC −40~+70 °C · 랙 0~55 °C
상대습도0~95 % (비응축)
기타핫 스왑 · IRQ · 메모리 주소 추가 요구 없음 · 14포트 1U 랙 장착 (귀 포함)

AnywhereUSB Plus 모델 비교

항목2 Plus8 Plus24 Plus
USB 포트2개8개24개
이더넷RJ-45 10 / 100 / 1000 Mbps 1개RJ-45 10 M ~ 10 G 1개RJ-45 10 M ~ 10 G 2개
SFP+없음1개2개
콘솔해당 없음DB-9M RS-232 DTE 1개해당 없음
Digi CORE 모뎀 호환 소켓해당 없음1개1개
블루투스해당 없음Bluetooth BLE 4.2해당 없음
메모리RAM 512 MB · 플래시(eMMC) 4 GBRAM 2 GB · 플래시(eMMC) 4 GBRAM 2 GB · 플래시(eMMC) 4 GB
크기118 × 74 × 30 mm260 × 160 × 44.45 mm450.85 × 255 × 44.45 mm
무게0.38 kg1.58 kg4.7 kg
전원 입력5 V 5 A 최대12 VDC 12 A 최대100–240 V 3 A 최대 (이중화 전원 2개)
소비 전력 (최대)25 W98.5 W157.7 W
동작 환경0~40 °C · 상대습도 5~95 % (비응축)0~55 °C · 상대습도 5~95 % (비응축)0~55 °C · 상대습도 5~95 % (비응축)

AnywhereUSB Plus 공통 사양

항목사양
USB 규격USB 3.1 Gen 1 Type A
관리원격 Digi Remote Manager(클라우드) · 로컬 WebUI(HTTP / HTTPS), CLI(SSH, 8 Plus · 24 Plus는 콘솔 추가)
프로토콜USB 포트 또는 그룹마다 독립적인 다중 호스트 연결
지원 OSWindows 7 / 8.1 / 10 · Windows Server 2012 R2 / 2016 / 2019
LED이더넷 · SFP+ · USB 포트 · 전원 · 팬 · 사용자 (모델별 개수 다름)

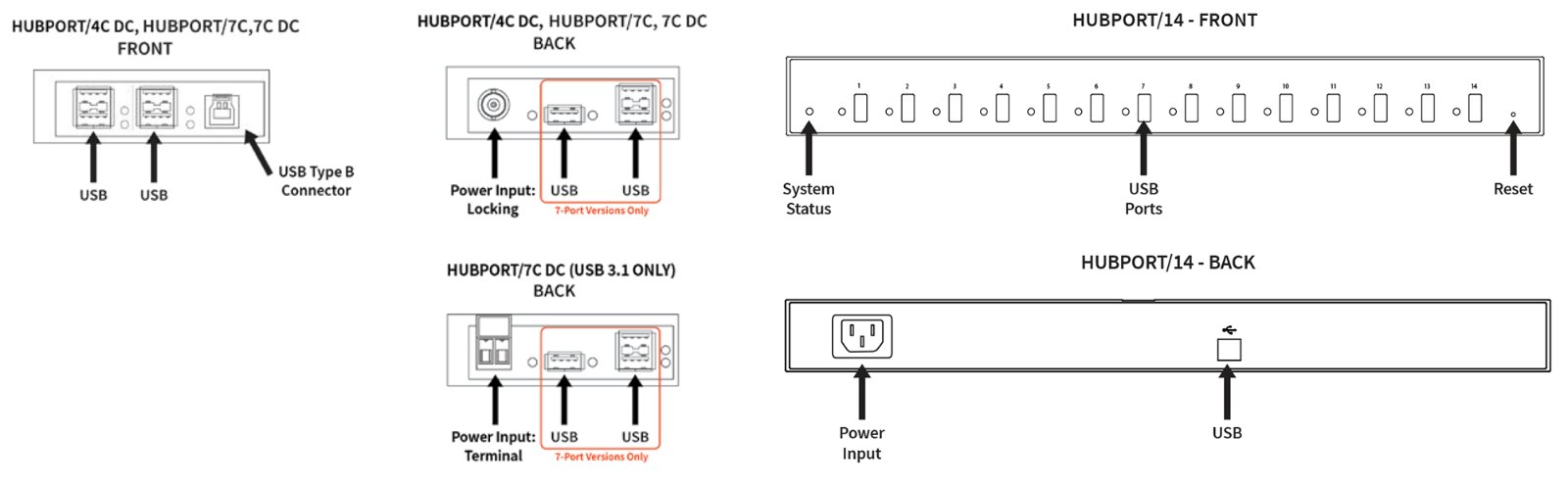

DIGI Hubport - 허브포트 모델별 전면과 후면 패널 도면
허브포트 모델별 전면과 후면 패널 도면

활용 분야

USB 포트를 늘리고
연장하는 현장

  • 소매점과 셀프 체크아웃 — 계산대 주변 장치를 PC 한 대에 연결합니다.
  • 비상 차량과 모바일 환경 — DC 모델로 차량에서 USB 장치를 확장합니다.
  • 키오스크와 ATM — 포트가 적은 소형 장비에 USB 포트를 더합니다.
  • 데이터센터 랙 — 14포트 1U 랙형으로 USB 포트를 랙에 맞춰 늘립니다.
  • 가상화 환경 — 가상 서버에서 네트워크 너머의 USB 장치를 연결합니다.
  • 프린터, 스캐너, POS 장치 — 떨어진 곳에 있는 장치를 네트워크로 연결합니다.

선택 가이드

연결 목적에 맞는
Digi USB 제품

이럴 때 (현장 조건)권장 제품선택 이유
PC에 시리얼 장비를 연결하려면EdgeportUSB를 시리얼로 변환하고 포트당 동시 230 Kbps로 전송해 여러 시리얼 장비를 함께 연결할 수 있습니다.
PC 옆에서 USB 포트가 모자라다면Hubport포트당 하향 500 mA를 공급하는 산업용 USB 허브라 전원이 필요한 주변 장치도 연결할 수 있습니다.
장치가 PC와 떨어져 있다면AnywhereUSB PlusLAN 너머로 USB 장치를 최대 127개까지 연결하므로 장치를 PC 옆에 두지 않아도 됩니다.

구성·옵션

Edgeport·Hubport·AnywhereUSB 품번과 구성

구분내용
Edgeport 품번301-1001-11(1포트) · EP-USB-4 · EP-USB-8 · EP-USB-216
Edgeport 산업용301-1001-31(/1i) · EP-USB-4S · EP-USB-8S
Hubport 품번HP-USB-14 · 301-2010-27 · 301-3010-71 · 301-1010-74
구성 참고Edgeport/216은 5 VDC 3 A 전원 공급 장치와 함께 구성
AnywhereUSB Plus2 Plus · 8 Plus · 24 Plus 모델
