XBee S2C 802.15.4 TH 모듈의 안테나는 무엇을 선택합니까?

주문할 때 안테나 형태를 선택합니다. 스루홀(TH) 형태의 파트 넘버는 PCB·U.FL·RPSMA·와이어 안테나 방식으로 나뉩니다.

XBee S2C 802.15.4 TH 모듈의 송신 출력은 얼마입니까?

기본 +5 dBm(3.1 mW)이고 부스트 모드에서 +8 dBm(6.3 mW)입니다.

스루홀(TH) 형태의 크기는 얼마입니까?

스루홀(TH) 형태이며 크기는 2.438 × 2.761 cm입니다.

XBee S2C 802.15.4 TH 모듈을 국내에서 사용할 수 있습니까?

국내 사용 가능 여부는 문의해 주세요. 사용할 장소와 용도를 알려 주시면 검토합니다.

NEW

Digi XBee S2C 802.15.4 TH 타입

MODEL: 2.4GHz 포인트-투-포인트 무선 모듈
브랜드: DIGI

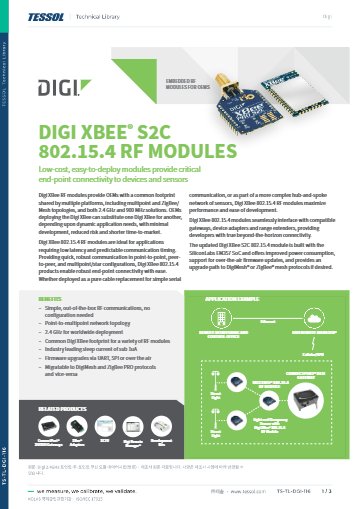

제품 자료: 데이터시트(영문)

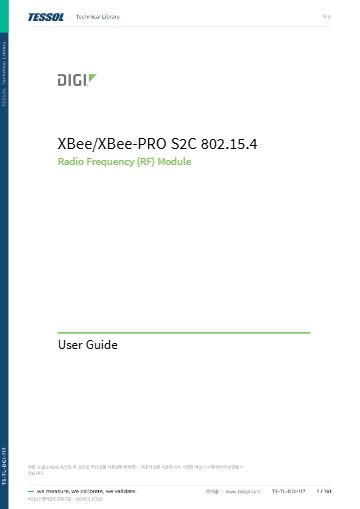

사용설명서(영문)

제품문의 구매하기

핀으로 꽂는 스루홀⁣ S2C 802.15.4 모듈

Digi XBee S2C 802.15.4 TH 무선 모듈⁣ 프로토콜 : 802.15.4⁣ 칩셋 : Silicon Labs EM357 SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee S2C 802.15.4 TH 모듈은 +5 dBm 출력(부스트 모드 +8 dBm)과 파워다운 1 µA 미만의 대기 전류를 갖춘 스루홀(TH) 형태의 802.15.4 무선 모듈(XBee S2C 802.15.4 RF Module)입니다. Silicon Labs EM357 SoC를 사용하며 실외 가시거리 최대 1200 m의 점대점 통신을 구성합니다. (주)테솔이 국내에 공식 공급합니다.

스루홀(TH) 형태의 XBee S2C 802.15.4 TH 모듈은 2.438 × 2.761 cm 크기이고, 핀을 기판이나 개발 보드에 꽂아 장착합니다. 장착한 모듈을 다시 뽑아 바꿀 수 있는 구조입니다. 국내 사용 가능 여부는 문의해 주세요.

+5 dBm

기본 송신 출력

+8 dBm

부스트 모드 출력

-100 dBm

수신 감도

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee S2C 802.15.4 TH의⁣ 기능과 프로토콜 특성

항목	내용
송신 출력	기본 +5 dBm(3.1 mW)이며 부스트 모드에서 +8 dBm(6.3 mW)입니다.
수신 감도	-100 dBm이며 부스트 모드에서는 -102 dBm입니다(1 % PER).

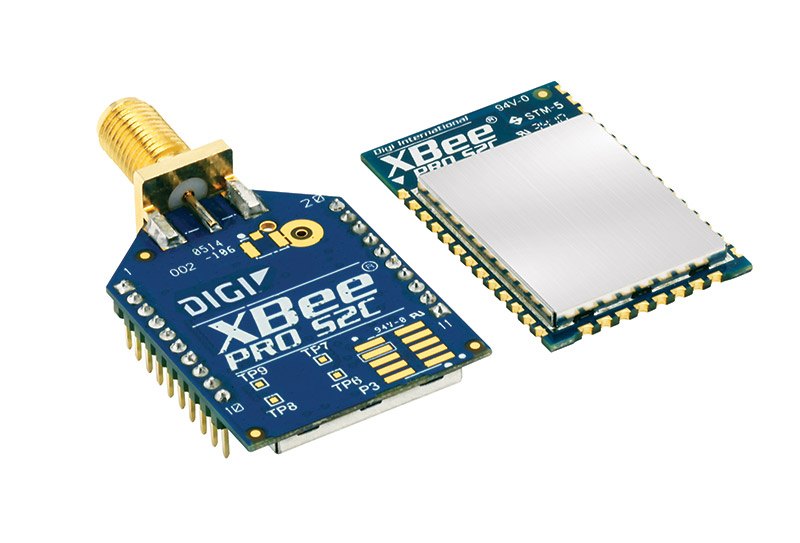

안테나 커넥터가 달린 무선 모듈 기판 외형

안테나 옵션

XBee S2C 802.15.4 TH⁣ 안테나 옵션과 파트 넘버

XBee S2C 802.15.4 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버	안테나	형태·크기

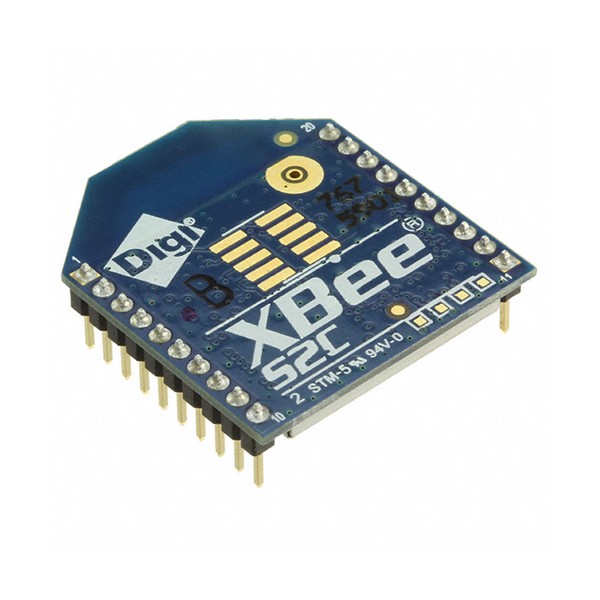

XB24CAPIT-001	PCB 안테나	스루홀(TH) · 2.438 × 2.761 cm

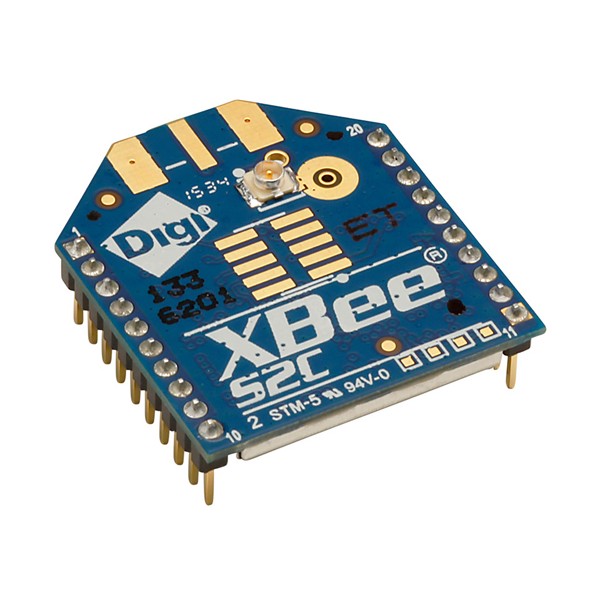

XB24CAUIT-001	U.FL 커넥터	스루홀(TH) · 2.438 × 2.761 cm

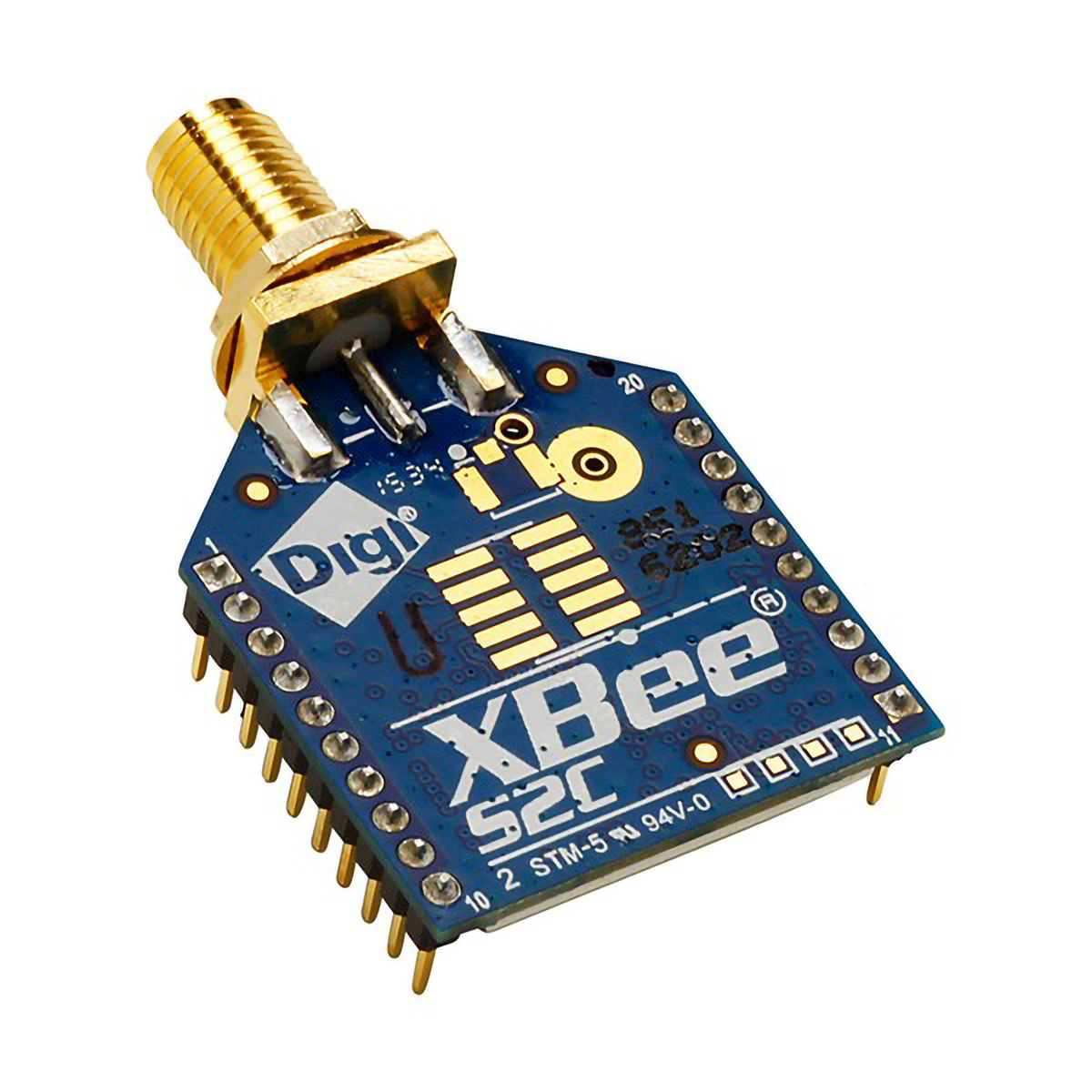

XB24CASIT-001	RPSMA 커넥터	스루홀(TH) · 2.438 × 2.761 cm

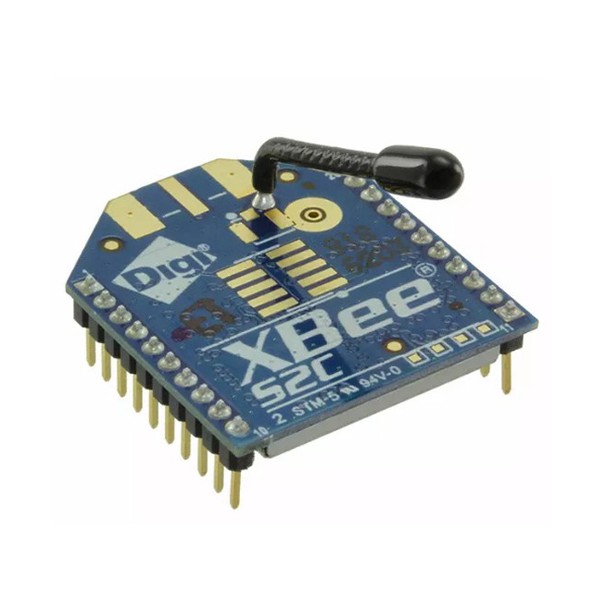

XB24CAWIT-001	와이어 안테나	스루홀(TH) · 2.438 × 2.761 cm

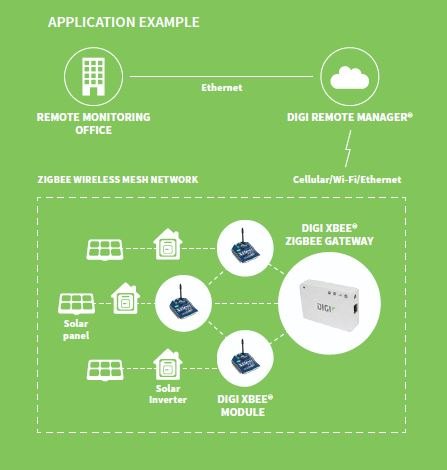

무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

사양

XBee S2C 802.15.4 TH 사양

항목	내용
프로토콜	802.15.4
칩셋	Silicon Labs EM357 SoC
주파수 대역·채널	ISM 2.4 GHz, 16채널
데이터 속도	RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력	+5 dBm(3.1 mW), 부스트 모드 +8 dBm(6.3 mW)
수신 감도	-100 dBm, 부스트 모드 -102 dBm(1 % PER)
통신 거리	실내·도심 최대 60 m, 실외 가시거리 최대 1200 m
공급 전압	2.1–3.6 V
소비 전류	송신 33 mA(부스트 45 mA), 수신 28 mA(부스트 31 mA), 파워다운 1 µA 미만(25 °C)
시리얼 인터페이스	UART, SPI
입출력	디지털 I/O 15개, 10비트 ADC 4채널
암호화	128비트 AES
동작 온도	-40 ~ 85 °C
구성 방법	API 또는 AT 명령(로컬 또는 OTA)
인증	FCC, IC, ETSI
크기	2.438 × 2.761 cm
안테나	주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

점대점 센서 링크 — 두 장비 사이를 라우팅 없이 연결합니다.
점대다 데이터 수집 — 한 수집기에 여러 모듈이 직접 연결됩니다.

같은 계열

XBee S2C 802.15.4 TH와⁣ 같은 계열 모델

XBee S2C 802.15.4 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 PCB·U.FL·RF 패드 안테나 파트가 있습니다

XBee S2C 802.15.4 · TH 형태⁣ 관련 XBee 모듈
