캔·파우치부터 얇은 판재 틈까지
온도를 검증하는 납작한 밸리데이터

JRI-TMI(구 TMI-Orion) NanoVACQ Flat · xFlat 납작형 온도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI(구 TMI-Orion) NanoVACQ Flat과 xFlat은 Pt1000 센서로 온도만 기록하고 USB 유선으로 설정하는 납작형 온도 밸리데이터(Flat Temperature Validator)입니다. Flat은 캔·파우치·바이알의 멸균 공정을, xFlat은 목재와 석고보드 같은 얇은 재료의 건조·경화 공정을 검증합니다.

Flat은 10 bar까지 방수되어 살균기와 오토클레이브에 넣어 사용하고, xFlat은 더 얇아 판재 사이 틈에 끼워 사용합니다. 본체를 용기 밖에 두고 프로브만 내용물에 꽂으므로 작은 용기에 열용량을 더하지 않습니다. 이 밸리데이터는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

Flat 0 ~ +140 °C 불확도 (k=2)

10 bar

Flat 방수 압력

7.5 mm

xFlat 본체 높이

16,000개

메모리 기록 용량

특징

낮은 높이로
좁은 곳에 들어가는 구조

핵심 특징현장에서 달라지는 점
Pt1000 온도 전용온도만 기록하므로 구성이 단순하고 압력은 별도 로거로 분리해 사용합니다.
납작한 본체두 모델 모두 높이가 낮아 용기 위와 판재 사이 좁은 공간에 들어갑니다.
Flat 10 bar 방수살균기와 오토클레이브 공정에 로거를 직접 넣어 증기 환경의 온도를 기록합니다.

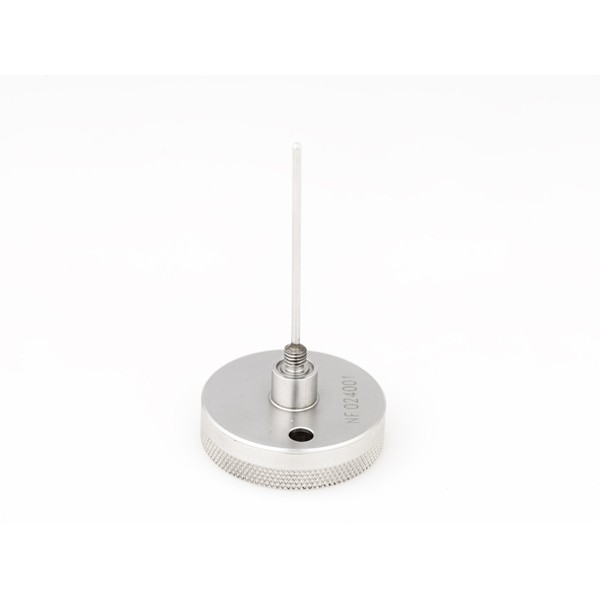

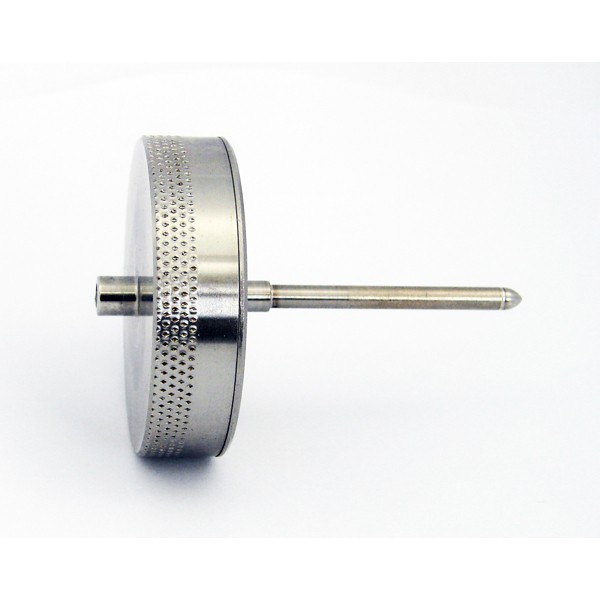

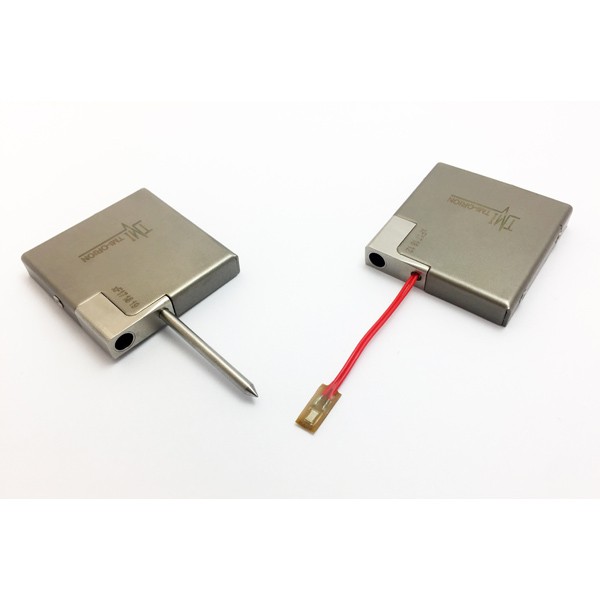

프로브 선택Flat은 내장 센서, 고정 프로브, 바늘형 프로브 중에서, xFlat은 고정 또는 PTFE 유연 프로브 중에서 선택할 수 있습니다.
USB 유선 전용무선 버전이 없으므로 설정과 내려받기를 모두 PC 연결로 진행합니다.
Qlever 소프트웨어설정과 내려받기를 PC에서 진행하며 선택 모듈로 추적 기능을 더합니다.

모델 선택

Flat과 xFlat,
용도와 방수로 구분

용기 위에 올려 사용하거나 살균기·오토클레이브에 넣는다면 Flat을, 판재 사이에 끼워 건조와 경화를 확인한다면 xFlat을 선택합니다. xFlat은 방수가 아니므로 증기 공정이나 오토클레이브에 넣지 않습니다.

불확도도 두 모델이 다릅니다. Flat은 0 ~ +140 °C에서 ±0.1 °C이고 xFlat은 같은 구간에서 ±0.5 °C이므로, 검증 정확도가 중요한 공정에는 Flat을 선택하세요.

판재 사이 틈의 건조·경화 온도

목재와 석고보드는 표면과 내부의 온도 차가 커서 판재 사이 온도를 직접 확인해야 합니다. xFlat은 두 판 사이 틈에 끼워 건조와 경화 온도를 기록합니다.

사용 방법

NanoVACQ Flat·xFlat
USB 설정과 내려받기

NanoVACQ Flat과 xFlat은 무선 버전 없이 USB 인터페이스로 PC에 연결하고 Qlever로 설정하는 납작형 로거입니다. 공정이 끝난 뒤 같은 방법으로 데이터를 내려받습니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 시점 설정과 데이터 내려받기
Qlever Lite로거 한 대를 설정하고 읽는 간이 버전
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2로거를 인터페이스에 연결합니다.
3획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
4시작을 즉시 또는 날짜, 시, 분 지정 지연 시작으로 정하고 메모리 가득 시 정지 또는 순환 기록을 고릅니다.
5로거를 측정 위치에 두고 공정을 진행합니다.
6공정이 끝나면 인터페이스에 연결해 Qlever로 온도 곡선을 내려받으세요.

메모리 16,000개는 측정 채널 수로 나누어 쓰므로 외부 채널이 있는 모델은 기록 간격을 함께 계획하세요.

사양

Flat과 xFlat
모델 비교 사양

항목NanoVACQ FlatNanoVACQ xFlat
본체316L 스테인리스, 지름 40 × 높이 11 mm316L 스테인리스, 42 × 42 × 7.5 mm
방수10 bar까지 방수방수 아님, 오토클레이브 사용 불가
사용 범위0 ~ +140 °C-20 ~ +140 °C
불확도 (k=2)±0.1 °C (0 ~ +140 °C), 요청 시 ±0.05 °C±0.5 °C (0 ~ +140 °C), 옵션 ±0.2 °C
분해능< ±0.015 °C (16비트 변환기)< ±0.06 °C

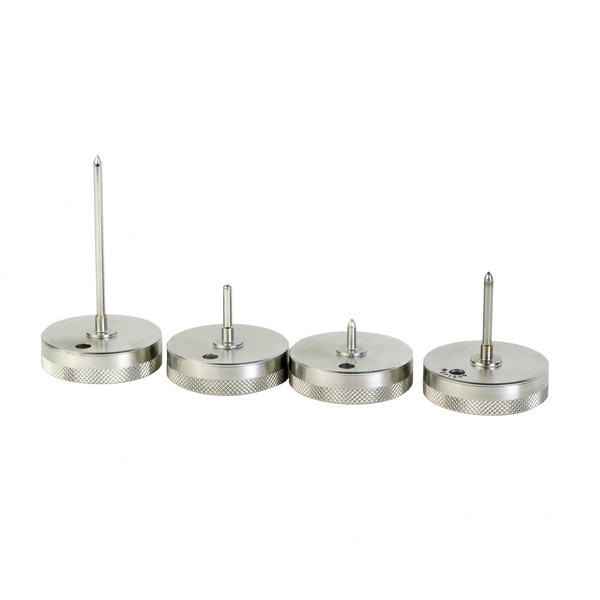

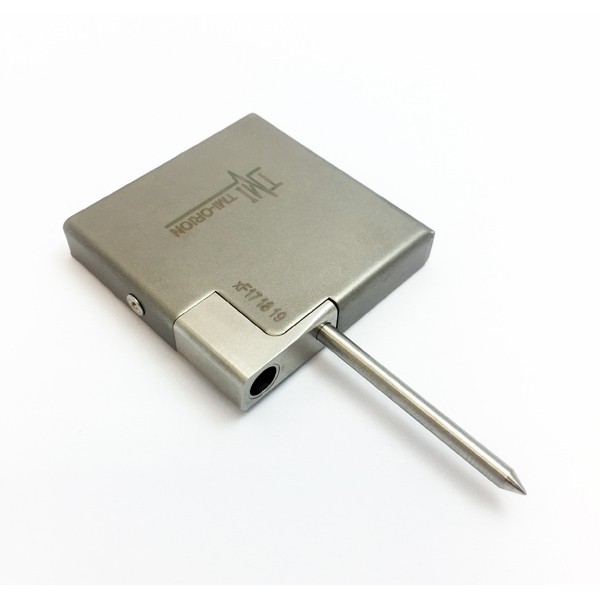

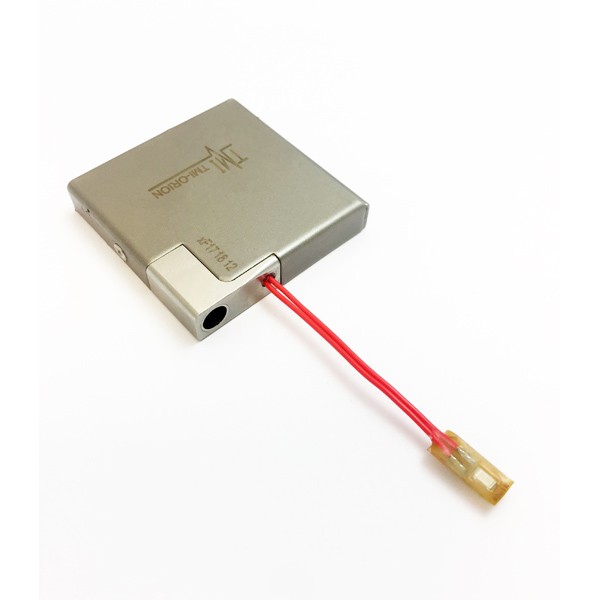

프로브Flat 1T 내장 · 1Tc 고정 지름 3 mm, 길이 10 · 20 · 40 · 75 · 100 mm · Flat Needle 지름 2.4 mm, 길이 20 ~ 60 mm1Tc 고정 지름 3 × 35 mm · 1Td PTFE 유연 프로브 (끝 5 × 12 × 2 mm)
메모리16,000개 ÷ 채널 수16,000개
획득 간격1초 ~ 59분 59초1초 ~ 59분 59초
쓰임캔 · 파우치 · 트레이 · 바이알 · 앰플 (살균기 · 오토클레이브)목재 · 석고보드 · 좁은 틈 건조 · 경화

시리즈 공통 사양

항목사양
센서Pt1000
측정 항목온도 (압력 측정 없음)
통신USB 유선 인터페이스 (무선 버전 없음)
시작 조건날짜·시간·분 지정 프로그래밍 시작
소프트웨어Qlever (PC, Windows) · Qlever Lite (유선 로거 한 대) · 선택 모듈: Authentication-Tracking, Pharma
Flat 바늘 프로브 부속PROBE_PE_T 보호관 키트와 스페이서

활용 분야

용기와 판재의
온도 이력 검증

  • 식품·음료 살균 — 캔과 파우치 내용물의 온도 이력을 남깁니다.
  • 제약 바이알·앰플 — 바이알과 앰플 공정의 온도 변화를 기록합니다.
  • 건조·오븐 공정 — 트레이와 용기가 든 공정의 온도를 기록합니다.
  • 목재·석고보드 — xFlat을 판재 사이에 끼워 건조와 경화 온도를 확인합니다.

선택 가이드

설치 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
용기 위에 올려 쓰거나 살균기에 넣을 때NanoVACQ Flat10 bar 방수에 ±0.1 °C 불확도입니다.
판재 사이 틈에 끼울 때NanoVACQ xFlat더 얇은 본체로 틈에 끼웁니다.
프로브 1 ~ 3개를 달아 멸균 공정을 검증할 때NanoVACQ Temperature지름 31 mm 본체에 프로브를 선택합니다.
열전대로 고온을 측정할 때NanoVACQ Thermocouple열전대 1 ~ 3채널 구성입니다.

구성·옵션

본체와 프로브
구성

구성옵션비고
NanoVACQ Flat 본체1T 내장 프로브10 bar 방수
Flat 1Tc 프로브지름 3 mm · 길이 10 · 20 · 40 · 75 · 100 mm길이를 선택
Flat Needle지름 2.4 mm · 길이 20 ~ 60 mmPROBE_PE_T 보호관 키트와 함께 사용
NanoVACQ xFlat 본체1Tc 지름 3 × 35 mm · 1Td PTFE 유연 프로브얇은 본체

교정

프로브 조합과
교정 성적서

용기 안 온도를 증빙으로 사용하는 공정은 프로브와 로거를 한 조합으로 교정해야 합니다. 바늘형 프로브를 교체하면 교정 조건이 달라지므로 조합별 성적서를 따로 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.
