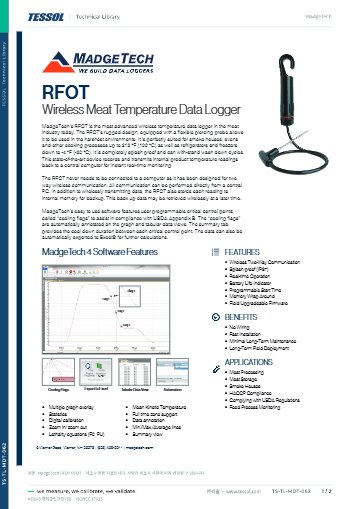

제품 자료: RFOT 데이터시트(영문)

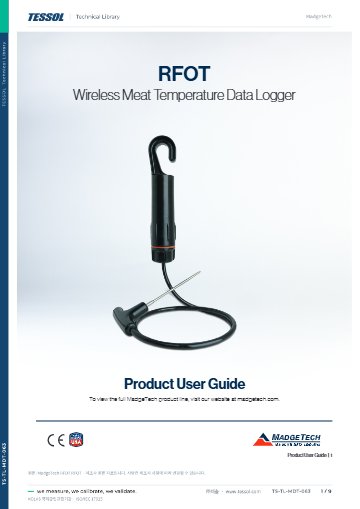

RFOT 사용 설명서(영문)

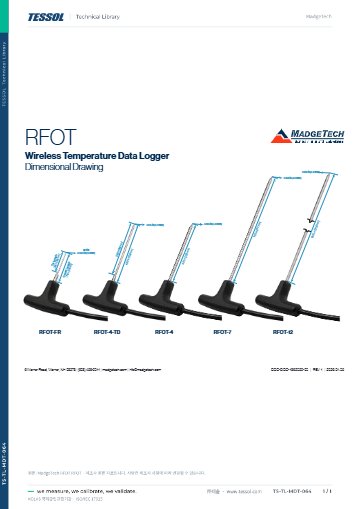

RFOT 치수 도면(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

고기 속 온도를 무선으로
확인하는 육류 온도 로거

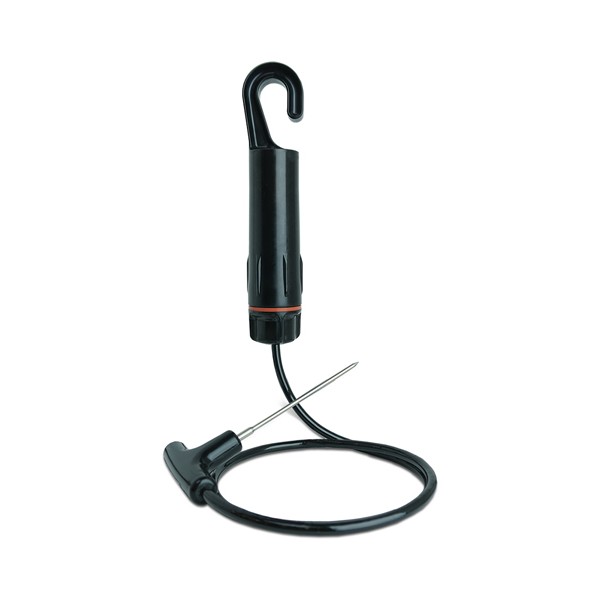

MadgeTech RFOT 무선 육류 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFOT는 Pt100 RTD 찌름 프로브로 -50~+200 °C를 측정하고 2.45 GHz로 RFC1000 송수신기에 실시간 전송하는 무선 육류 온도 데이터로거(무선 찌름 프로브 로거)로, 훈연실·오븐·냉각실·냉동고에 놓인 제품의 속 온도를 공정 밖에서 확인합니다.

프로브 정확도는 0~+100 °C에서 ±0.1 °C이고 분해능은 0.01 °C여서 중심 온도가 기준에 닿는 시점을 가늠할 수 있습니다. 21,504개 데이터를 2초부터 24시간까지의 간격으로 저장하며, 15초 간격 기준 배터리는 일반 2년 지속됩니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-50 ~ +200 °C

Pt100 프로브 측정 범위

±0.1 °C

0 ~ +100 °C 구간 프로브 정확도

0.01 °C

기록 분해능

IP67

분무와 튐을 막는 보호 등급

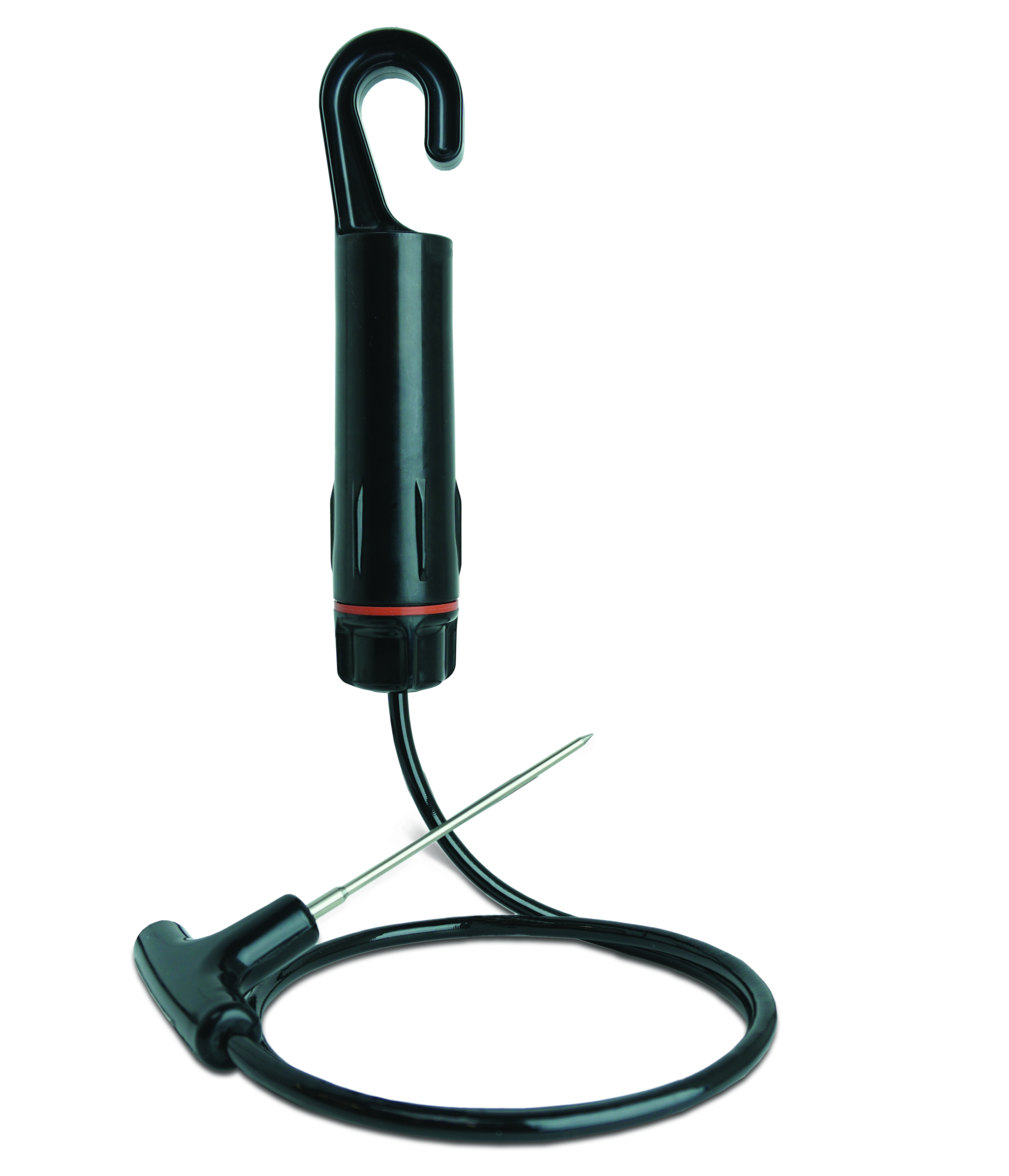

걸이 고리가 달린 RFOT 프로브 커넥터

특징

제품 속에서
실시간으로 전송

핵심 특징	현장에서 달라지는 점

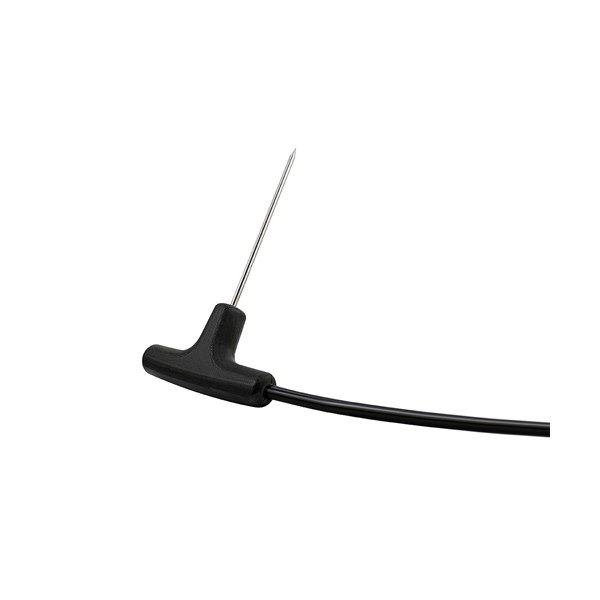

Pt100 찌름 프로브	프로브를 제품 중심에 꽂아 표면이 아닌 속 온도를 재므로 조리 완료 판정이 중심 온도에 근거합니다.
2.45 GHz 실시간 전송	RFC1000 송수신기에 곧바로 전송하므로 조리실 문을 열지 않고 공정 밖에서 온도 곡선을 봅니다.

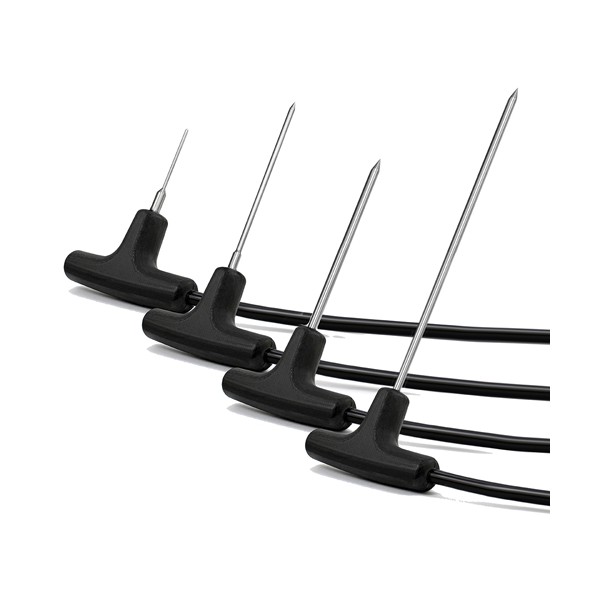

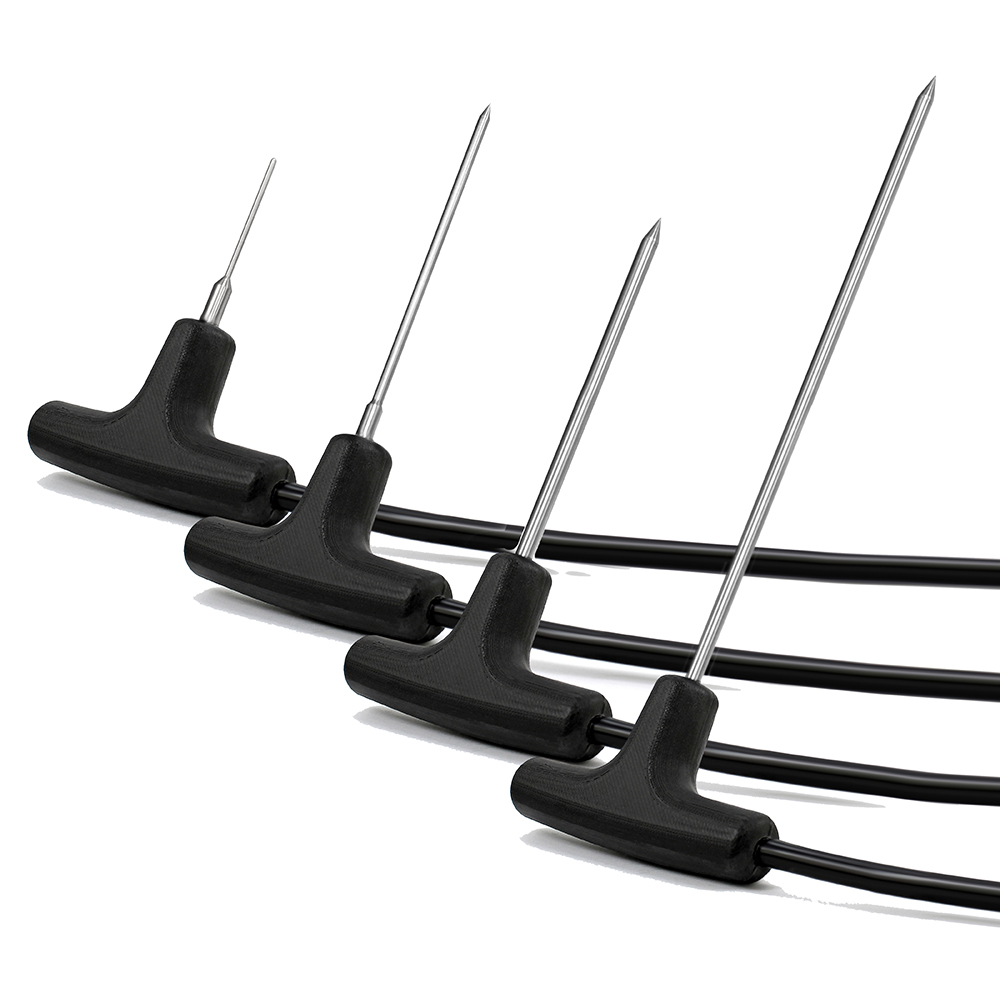

프로브 5종	1.75 in 빠른 응답부터 12 in까지 제품 크기에 맞춰 고르므로 작은 육류와 큰 덩어리를 같은 본체로 다룹니다.
0.01 °C 분해능	0.01 °C 단위로 기록해 냉각 구간처럼 온도가 천천히 내려가는 과정의 변화도 읽힙니다.
IP67 보호 등급	분무와 튐에 견디는 보호 등급이라 세척 주기가 있는 가공 라인에서도 쓸 수 있습니다.
메모리 랩	메모리가 가득 차도 오래된 데이터를 덮어 가며 기록을 이어갑니다.

무선 구성

송수신기와 함께
구성하는 로거

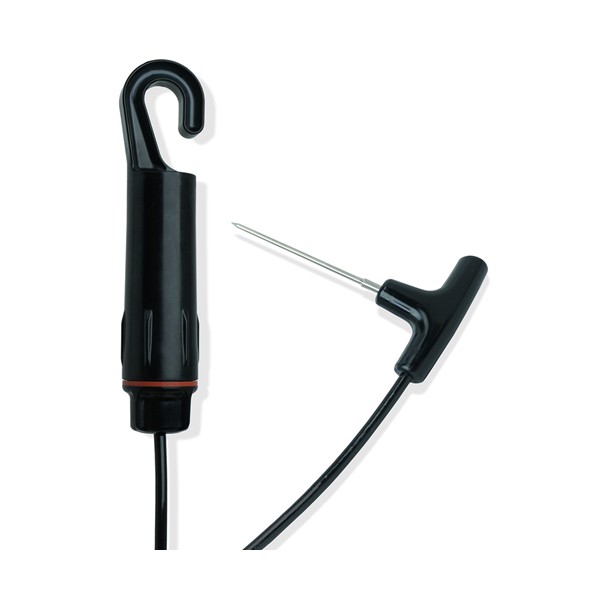

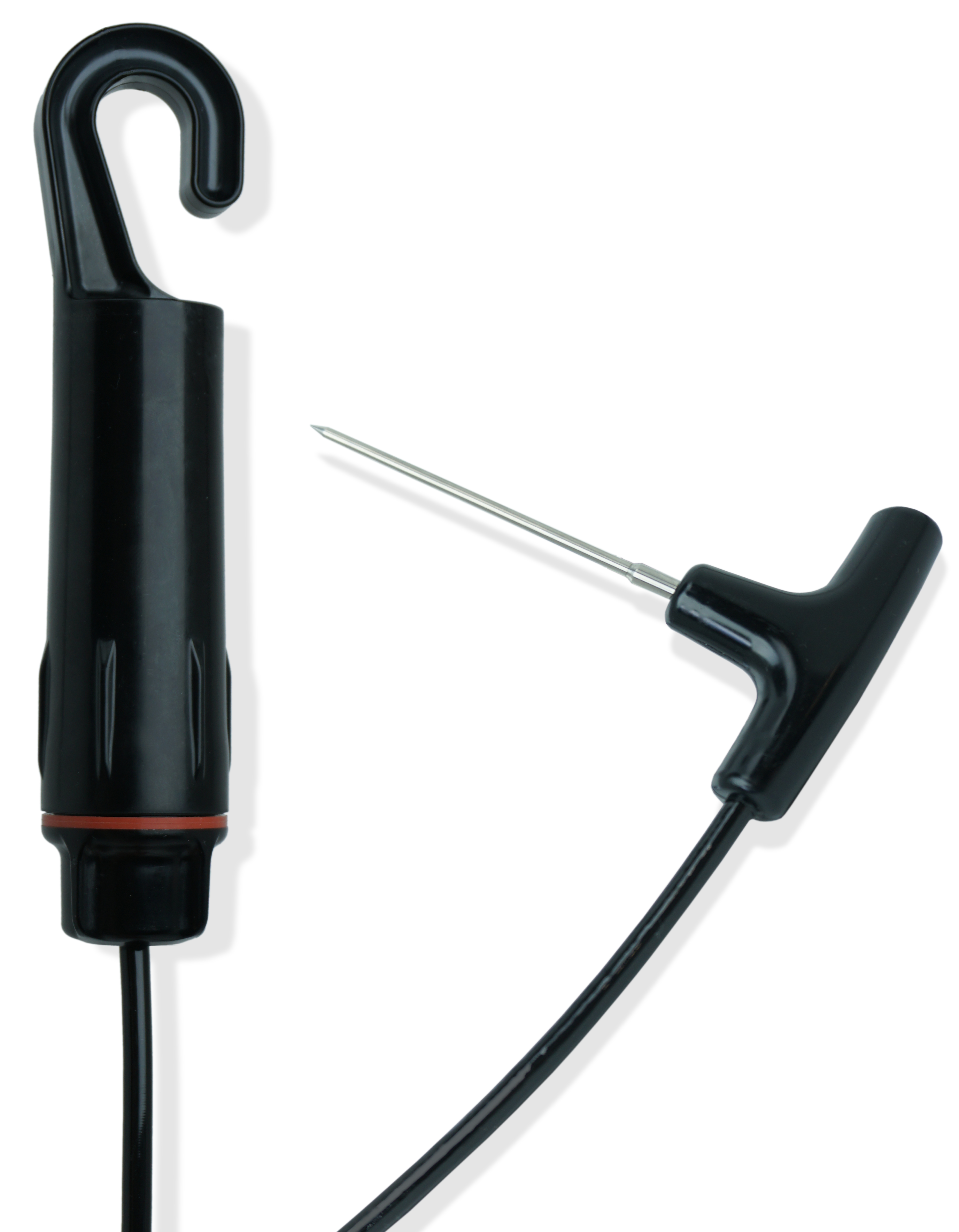

MadgeTech RFOT - RFOT의 걸이형 커넥터와 T형 손잡이 프로브

RFOT는 RFC1000 송수신기와 함께 구성합니다

RFOT는 2.45 GHz IEEE 802.15.4 방식의 양방향 통신으로 RFC1000 송수신기와 짝을 이룹니다. 송수신기는 RFC1000-CE와 RFC1000-IP69K 변형이 있어 설치 환경에 맞춰 고르고, 실외 약 2,000 ft, 실내 약 500 ft가 일반 거리입니다. 벽과 설비 배치는 도달 거리에 영향을 줍니다.

기록 계획

용량과 간격으로
기록 시간 계산

21,504개 데이터를 1분 간격으로 쓰면 약 14.9일치(21,504 ÷ 1,440)를 담고, 간격을 2초로 줄이면 약 11.9시간(21,504 × 2 ÷ 3,600)이 됩니다. 조리 한 사이클이 수 시간이면 촘촘한 간격이, 장시간 보관 점검이면 느슨한 간격이 맞습니다.

데이터 시작, 중지, 내려받기는 MadgeTech 4 소프트웨어에서 처리합니다. 배터리 2년은 15초 간격 조건이므로 더 촘촘히 기록하면 수명이 짧아집니다.

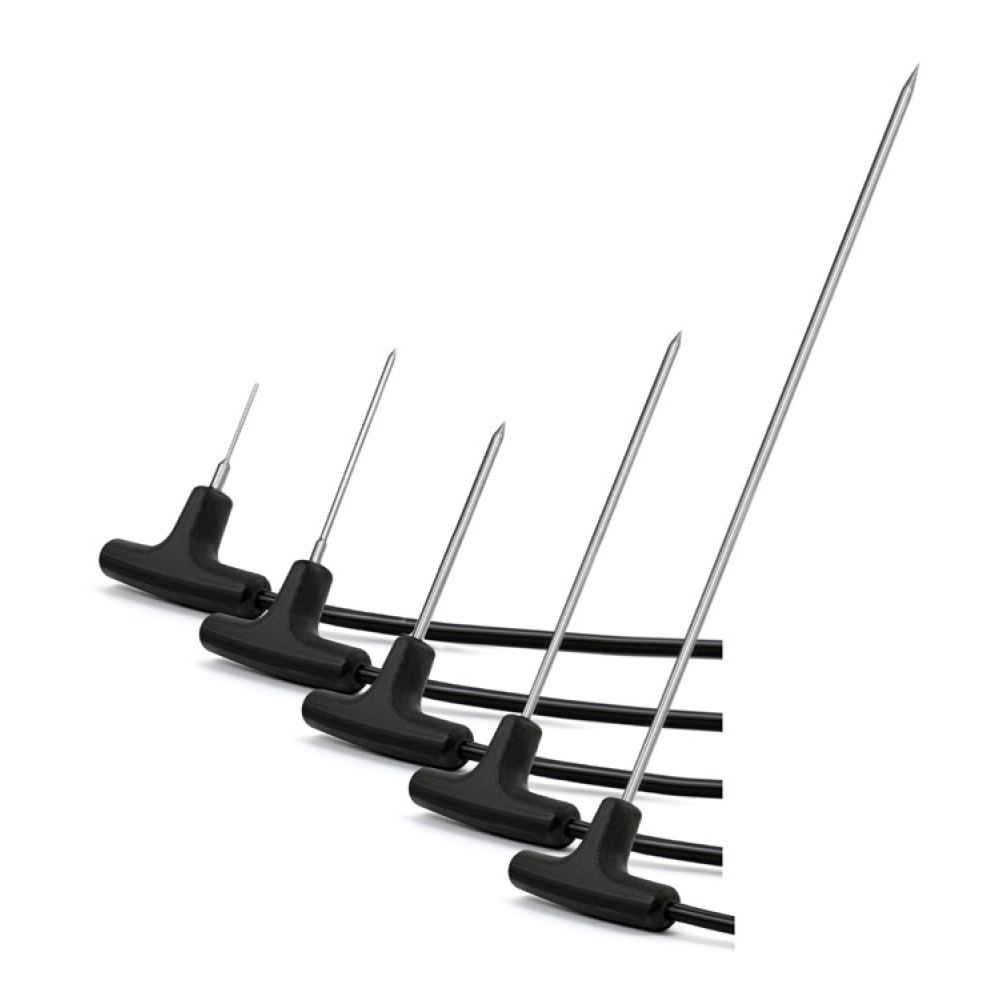

RFOT 프로브 5종 길이 비교

사용 방법

RFOT 무선 육류 로거
RFC1000 등록과 실시간 기록

RFOT는 2.45 GHz로 RFC1000 송수신기에 값을 보내고, PC의 MadgeTech 4에서 등록(Claim), 시작, 다운로드를 처리합니다. 출하 시 무선 모드이며 micro B USB 케이블을 꽂으면 USB로 직접 통신합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
RFC1000	PC에 USB로 연결하는 2.45 GHz 무선 송수신기, 로거 Claim과 실시간 수신
RFC1000-CE · RFC1000-IP69K	설치 환경에 맞춰 고르는 송수신기 변형
MadgeTech Cloud Services	cloud.madgetech.com에서 무선 로거 값을 원격으로 보고 No Readings·Channel Threshold·Battery Level 알림 설정

처음 연결하는 순서

순서	할 일
1	Windows PC에 MadgeTech 4와 USB 드라이버를 설치합니다.
2	RFC1000을 USB 케이블로 PC에 연결하고 MadgeTech 4의 File > Options > Communications에서 Detected Interfaces 목록에 나타나는지 확인하세요.
3	MadgeTech 4의 Connected Devices 패널에 범위 안의 RFOT가 나타나면 선택하고 Claim을 누르세요.
4	Real Time Start(실시간 보기, 보고서 자동 생성) 또는 Custom Start(내부 메모리 단독 기록)를 고르고 읽기 간격을 정한 뒤 Start를 누릅니다.
5	찌름 프로브를 제품 중심에 꽂고 훈연실이나 냉각실 문을 닫은 채 PC에서 온도 곡선을 확인하세요.
6	기록을 받을 때는 장치를 선택해 Stop을 누르고 Download를 누르면 그래프가 자동으로 표시됩니다.

채널을 바꾸려면 RFOT를 USB 케이블로 MadgeTech 4에 연결하고 Properties의 Wireless에서 Wireless Channel을 고른 뒤 OK를 누르세요. RFOT와 RFC1000의 채널이 같아야 하며 기본값은 25입니다. USB 케이블을 뽑으면 무선 전송이 다시 시작됩니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

RFOT
전체 사양

항목	사양
센서	Pt100 RTD 찌름 프로브 (이상적 100 Ω Pt RTD 기준, IEC 751 / ITS-90)
프로브 온도 범위	-50 ~ +200 °C
본체 사용 환경	-20 ~ +100 °C · 0 ~ 100 %RH 비응결
프로브 정확도	0 ~ +100 °C ±0.1 °C · 그 밖 ±0.5 °C
분해능	0.01 °C
메모리	21,504개 · 메모리 랩
기록 간격	2초 ~ 24시간마다 1회
배터리	15초 간격 기준 일반 2년
무선	2.45 GHz IEEE 802.15.4 MadgeNET · 양방향 · 일반 +0 dBm · RFC1000 송수신기 필요 (RFC1000-CE · RFC1000-IP69K)
무선 거리	실외 약 2,000 ft · 실내 약 500 ft (일반)
수신 감도	-95 dBm (일반)
프로브 옵션	RFOT-FR 1.75 in 빠른 응답 · RFOT-4-TD 4.0 in 전이 직경 · RFOT-4 4.0 in · RFOT-7 7.0 in · RFOT-12 12.0 in
보호 등급	IP67 (분무 · 튐 방지)
시간 정확도	25 °C에서 월 ±10초
재질	본체 Radel R-5100 · 케이블 실리콘 폴리우레탄
크기 · 케이블	본체 200 × 지름 39 mm · 훅 구멍 16 mm · 케이블 762 mm (30 in)
승인	CE · US FCC · CA IC

활용 분야

육류 가공 공정의
중심 온도 관리

훈연·오븐 조리 — 조리 중 제품 속 온도를 실시간으로 확인합니다.
냉각 공정 — 냉각실에서 제품 속 온도가 내려가는 과정을 기록합니다.
냉장·냉동 보관 — 냉동고 안 제품 온도를 무선으로 확인합니다.
공정 기록 보관 — 측정값을 내려받아 공정 기록으로 남깁니다.

선택 가이드

제품 크기별
프로브 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
작은 육류 제품처럼 빠른 응답이 필요할 때	RFOT-FR	1.75 in 빠른 응답 프로브입니다.
작은 육류 제품에 4 in 프로브가 맞을 때	RFOT-4-TD	4.0 in 전이 직경 프로브입니다.
표준 길이 프로브가 필요할 때	RFOT-4 · RFOT-7	4.0 in과 7.0 in 길이 중에서 고를 수 있습니다.
큰 덩어리의 중심까지 닿아야 할 때	RFOT-12	12.0 in 길이로 가장 긴 프로브입니다.

구성·옵션

필수 구성과
선택 사양

구분	내용
필수	RFC1000 송수신기 (RFC1000-CE · RFC1000-IP69K)
선택	프로브 RFOT-FR · RFOT-4-TD · RFOT-4 · RFOT-7 · RFOT-12
품번	RFOT

온도 감시

교정 연계와
KOLAS 안내

프로브 정확도는 구간별로 달라지므로 조리 판정 온도가 정확도 보증 구간에 놓이는지 먼저 확인합니다. 교정 일정과 방법은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

RFOT와 함께 보는
MadgeTech 로거

RFOT 프로브 길이는 어떻게 선택합니까?
제품 크기로 정합니다. 1.75 in부터 12 in까지 5종이며, 작은 제품은 짧은 프로브, 큰 덩어리는 긴 프로브가 맞습니다.
RFOT 정확도는 전 범위에서 ±0.1 °C입니까?
아니요, 0~+100 °C 구간에서 ±0.1 °C이고 그 밖은 ±0.5 °C입니다.
RFOT를 냉각실이나 냉동고에서도 운용할 수 있습니까?
네, 본체 사용 환경이 -20~+100 °C이므로 냉각실과 냉동고 기록에 쓸 수 있습니다. 프로브는 -50 °C까지 측정합니다.
RFOT 데이터는 어떻게 받습니까?
MadgeTech 4 소프트웨어에서 시작, 중지, 내려받기를 처리합니다. 실시간 값은 RFC1000 송수신기를 거쳐 PC에 표시됩니다.
RFOT 무선 육류 로거는 어디에 구매 문의를 합니까?
MadgeTech를 국내에 공식 공급하는 (주)테솔에 문의하세요. 공정 종류와 제품 크기, 송수신기 설치 거리를 알려 주시면 프로브 길이와 RFC1000 송수신기를 포함한 구성과 견적을 안내해 드립니다.
