Fluke Process Instruments Oven Tracker

MODEL: EasyTrack3® ET3 시스템
브랜드: FLUKE PROCESS INSTRUMENTS
제품 자료: 기술 자료

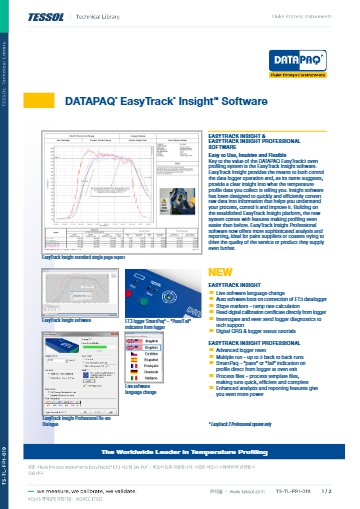

기술 자료

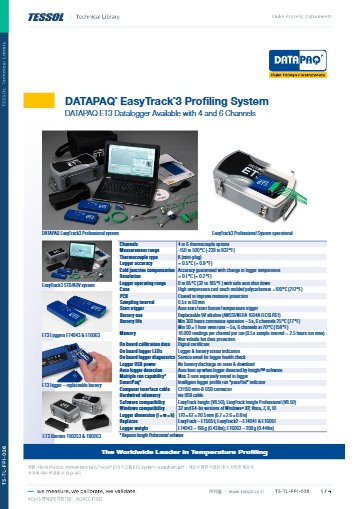

데이터시트

제품문의 구매하기

도장 오븐 속 제품 온도를
기록하는 입문형 프로파일러

Datapaq EasyTrack3 오븐 프로파일링 시스템

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments Datapaq EasyTrack3는 분체 도장·페인트·전착 도장 오븐의 제품 온도 프로파일을 기록하는 입문형 오븐 프로파일링 시스템(Oven Profiler)입니다. 로거는 4·6채널이며 9 V 알칼리 배터리 하나로 작동합니다.

-150 ~ 500 °C 범위에서 로거 정확도는 ±0.5 °C입니다. 6채널을 5초 간격으로 기록해도 25 °C에서 최소 360시간 연속 사용하므로, 배터리를 교체하지 않고 오랫동안 반복 측정할 수 있습니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

4 · 6채널

K형 미니 플러그

최대 3회

로거에 따로 저장하는 측정 횟수

9 V

교체형 알칼리 배터리

85 °C

로거 자동 정지 온도

특징

EasyTrack3의
두 버튼 조작과 데이터 보호

핵심 특징	현장에서 달라지는 점
두 버튼 조작	로거 버튼 두 개로 시작과 정지를 하므로 현장 작업자가 별도 교육 없이 다룰 수 있습니다.
자동 인식	로거를 연결하면 소프트웨어가 자동으로 인식해 설정 단계가 줄어듭니다.
온도 트리거 시작	설정한 온도에 도달하면 자동으로 기록을 시작하므로 오븐 진입 시점에 맞춰 기록을 시작할 필요가 없습니다.
고온 데이터 보호	고온에서 기록된 데이터를 보호하는 기능이 있어 로거가 한계 온도에 가까워져도 기록이 유지됩니다.
냉접점 보상	로거 온도가 바뀌어도 정확도가 유지되어 오븐 안팎을 지나는 동안 값이 흔들리지 않습니다.
합격·불합격 판정	Professional 등급의 SmartPaq으로 오븐 통과 후 합격 여부를 판정하므로 품질 점검 시간이 줄어듭니다.

XL2 비교

EasyTrack3와 Oven Tracker
XL2의 차이

EasyTrack3는 4·6채널, -150 ~ 500 °C 범위의 도장 오븐용 구성입니다. 채널이 더 필요하거나 1370 °C까지 측정해야 한다면 Oven Tracker XL2가 맞습니다.

Professional 등급의 합격·불합격 판정

Standard는 프로파일과 보고서를 만드는 등급이고, 합격·불합격 판정은 Professional 등급의 SmartPaq 기능으로 합니다. 품질 기준상 판정이 필요한 도장 라인이라면 Professional 등급을 선택하세요.

열차단 선택

열차단 배리어와
고온 코팅 대응

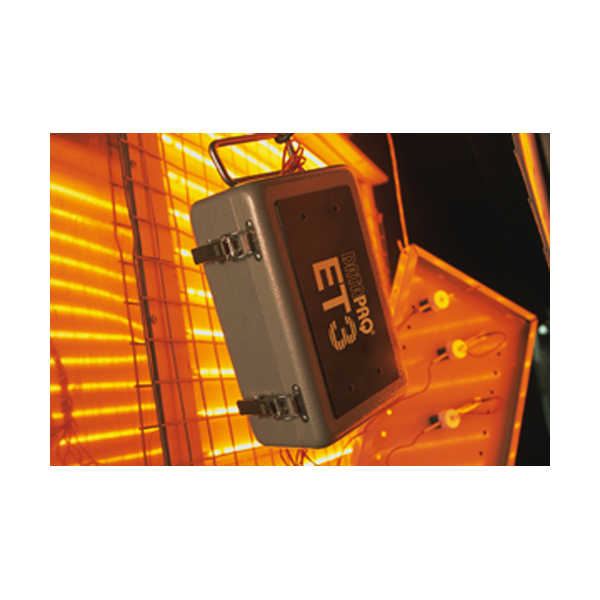

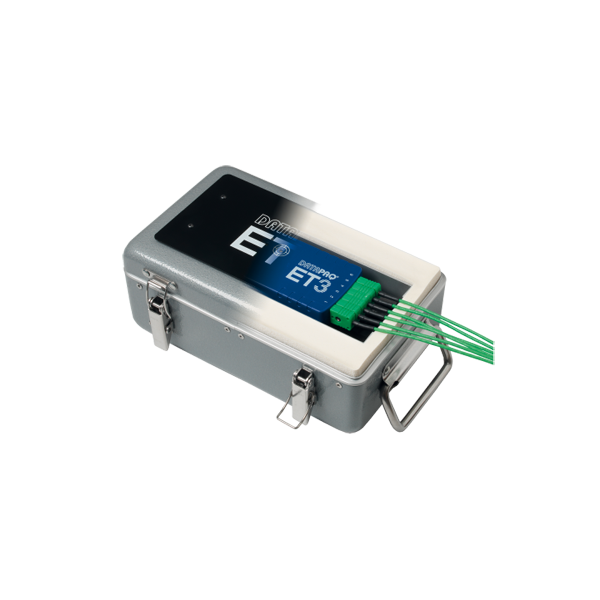

로거는 85 °C를 넘으면 자동으로 꺼지므로 오븐 안에서는 열차단 배리어에 넣어 사용하세요. 표준 배리어 TB0253·TB0263은 알루미늄 재질이며, 200 °C에서 각각 120분·180분을 견딥니다.

PTFE나 Dacromet 같은 고온 코팅 공정에는 별도의 열차단 배리어가 필요합니다. 고온·좁은 공간용으로 TB2037과 TB5000-HT를 선택 사양으로 갖출 수 있습니다.

사용 방법

EasyTrack3
Insight 설치와 첫 프로파일 순서

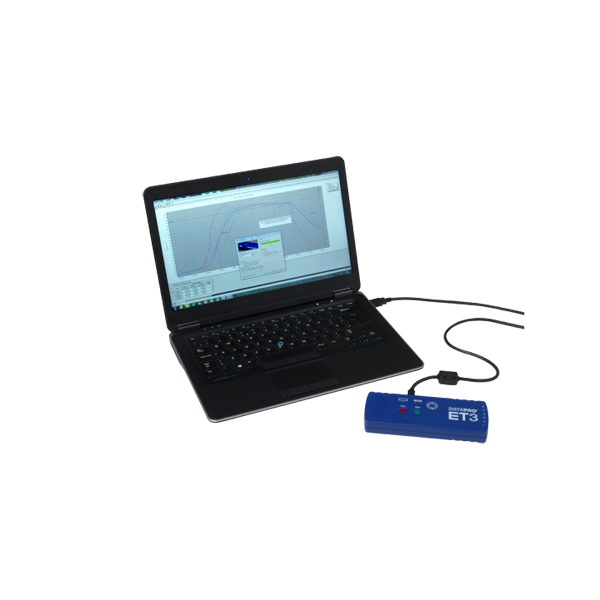

EasyTrack3 로거는 mini-B USB 통신 리드로 PC에 연결해 EasyTrack Insight(Standard 또는 Professional)로 측정 조건을 설정하고 기록을 내려받습니다. 로거는 Insight v.8.5 이상에서 동작하며, 합격·불합격 판정(SmartPaq)과 다중 측정은 Professional에서 사용할 수 있습니다.

소프트웨어·도구	하는 일
Insight EasyTrack	로거 리셋(기록 간격·시작 방식 설정), 내려받기, 프로파일 그래프와 분석, 보고서 인쇄
Insight EasyTrack Professional	다중 측정, SmartPaq 합격·불합격 판정, 공정 파일(Process) 사용
Logger > Setup / Test	로거 연결 확인과 Diagnostic 정보(펌웨어 버전·배터리 상태·일련번호) 보기

처음 연결하는 순서

순서	할 일
1	Windows에 관리자 모드로 로그인한 뒤 Insight DVD의 Setup.exe를 실행해 설치하고, 설치 중에 로거를 연결해 통신 설정까지 마치세요.
2	통신 리드를 PC의 USB 포트에 먼저 꽂고 로거에 연결하면 빨간 LED가 다섯 번 깜박여 연결을 알립니다.
3	Logger > Setup에서 Test(F4)로 로거를 확인하고, Tools > Options의 Logger 탭 Advanced에서 현장 전원 주파수(50 Hz 또는 60 Hz)를 맞추세요.
4	Logger > Reset(F2)을 열어 기록 간격과 시작 방식을 정하고 Telemetry는 No Telemetry로 둔 뒤 OK를 누릅니다.
5	리드를 분리하고 열전대를 번호 소켓에 꽂은 다음, 시작 버튼 방식이면 녹색 버튼을 약 1초 눌러 기록을 시작하세요.
6	로거를 열차단 배리어에 넣어 오븐을 통과시킨 뒤 다시 연결하고 Logger > Download로 내려받습니다.
7	내려받은 프로파일을 File > Save로 paqfile로 저장하고, File > Print 또는 Print to PDF로 보고서를 만드세요.

리셋하면 아직 내려받지 않은 기록이 지워지므로 먼저 내려받으세요. 로거가 45 °C를 넘으면 기록이 시작되지 않고, 배터리가 20% 이하일 때도 시작되지 않습니다. 통신 문제를 줄이려면 리드를 PC에 먼저 연결한 뒤 로거에 연결하세요.

사양

EasyTrack3 로거
모델별 상세 사양

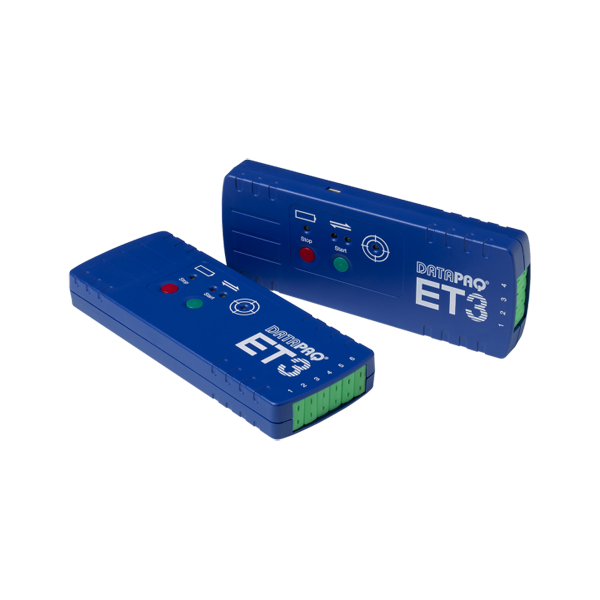

항목	ET4043	ET6063
채널	4채널	6채널
무게	196 g	200 g

시리즈 공통 사양

항목	사양
열전대	K형 미니 플러그
측정 범위	-150 ~ 500 °C
정확도 · 분해능	±0.5 °C · 0.1 °C · 로거 온도가 바뀌어도 냉접점 보상 정확도 유지
로거 사용 온도	0 ~ 85 °C, 넘으면 자동 꺼짐 · 폴리카보네이트 케이스 100 °C 미만
기록 간격 · 메모리	0.5초 ~ 60분 · 측정당 채널별 18,000개 (0.5초 간격 2.5시간) · 고온 데이터 보호 · 로거에 측정 최대 3회 따로 저장
시작	버튼 · 자동 · 온도 트리거
배터리	교체형 9 V 알칼리 · 5초 간격 6채널 25 °C에서 최소 360시간 · 70 °C에서 1시간 측정 최소 50회
인터페이스	CI1150 mini-B USB (설정 · 내려받기 중 USB 전원)
소프트웨어	EasyTrack Insight Standard · Professional
크기	170 × 67 × 20.5 mm
열차단 배리어	TB0253 · TB0263 (알루미늄), 200 °C에서 120분 · 180분
열전대 규격	ANSI MC 96.1 특수 허용차 · K형 IEC 584 녹색 표준

활용 분야

EasyTrack3가 쓰이는
도장·코팅 오븐

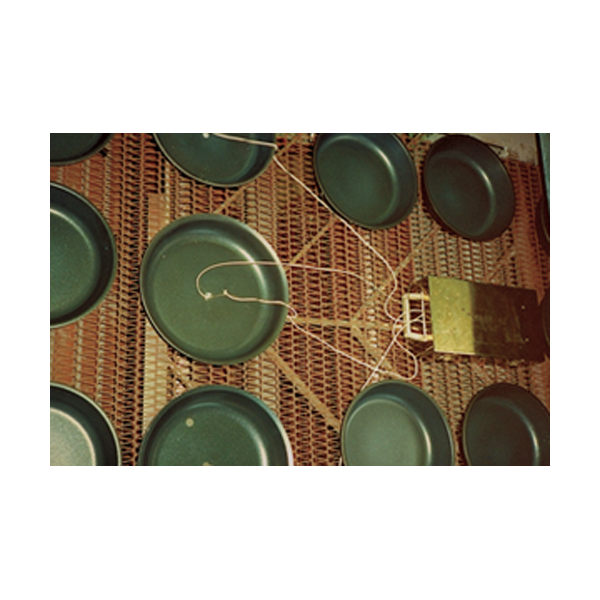

분체 도장 오븐 — 경화 온도 프로파일을 기록합니다.
페인트·파우더·전착 도장 OEM 공정 — 오븐을 지나는 부품 온도를 확인합니다.

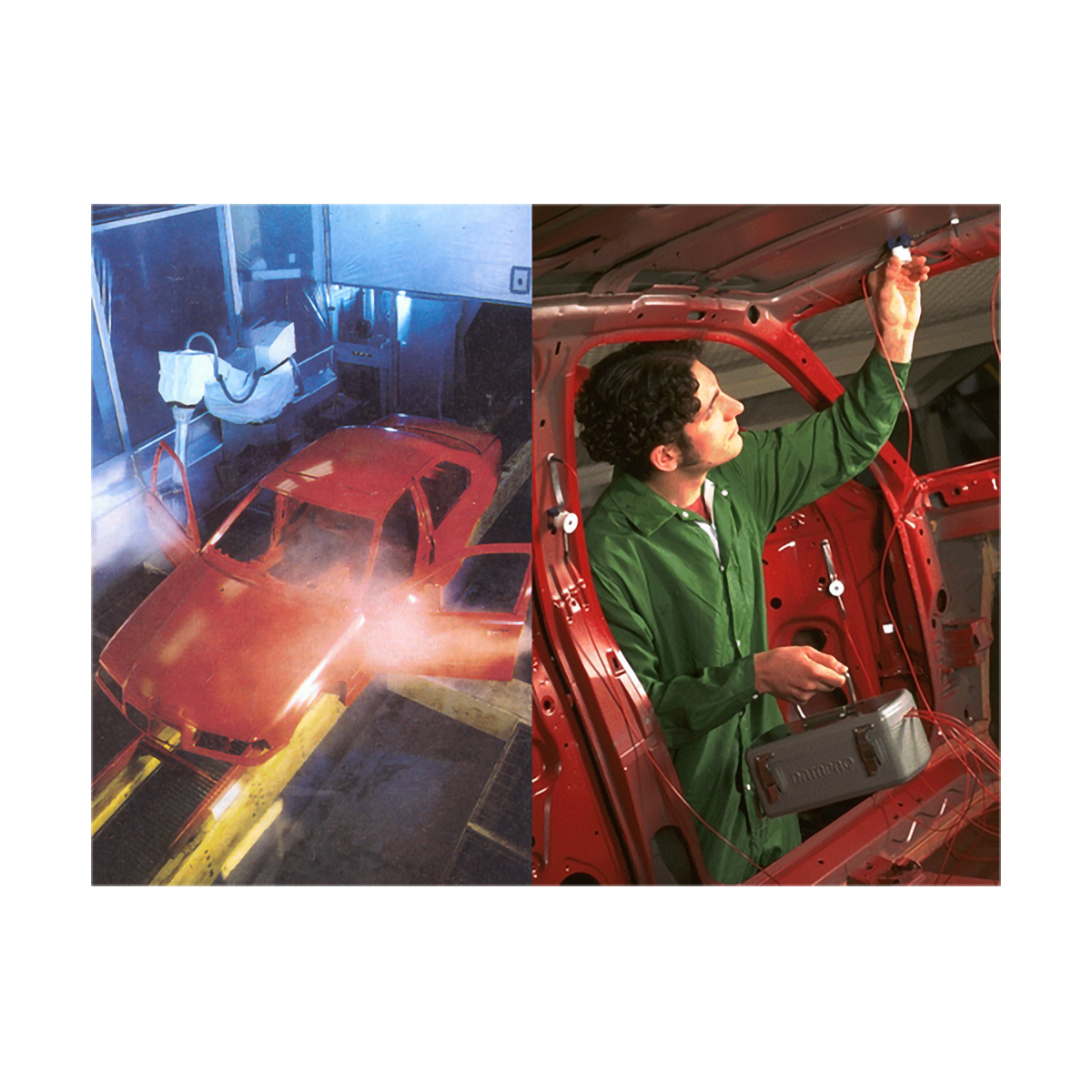

금속 코팅과 자동차 부품 코팅 — 코팅 품질에 필요한 온도 이력을 남깁니다.
PTFE·Dacromet 고온 코팅 — 별도 열차단 배리어와 함께 사용합니다.
합격·불합격 품질 점검 — Professional 등급의 판정 기능을 활용합니다.

선택 가이드

로거 채널과 Insight 등급을
고르는 기준

이럴 때 (현장 조건)	권장 구성	선택 이유
측정점이 4개면 충분할 때	ET4043	4채널 로거로 측정점 4개를 기록합니다.
제품과 공기 온도를 함께 측정할 때	ET6063	6채널 로거라 제품 온도와 공기 온도를 함께 기록할 수 있습니다.
프로파일과 보고서만 필요할 때	Insight Standard	프로파일 작성과 보고서 출력을 지원하는 기본 등급입니다.
합격·불합격 판정이 필요할 때	Insight Professional	SmartPaq 합격·불합격 판정을 포함한 등급입니다.
채널을 늘리거나 1370 °C까지 측정해야 할 때	Oven Tracker XL2	더 많은 채널과 넓은 측정 범위를 지원하는 상위 시스템입니다.

구성·옵션

EasyTrack3 구성품과
열차단 옵션

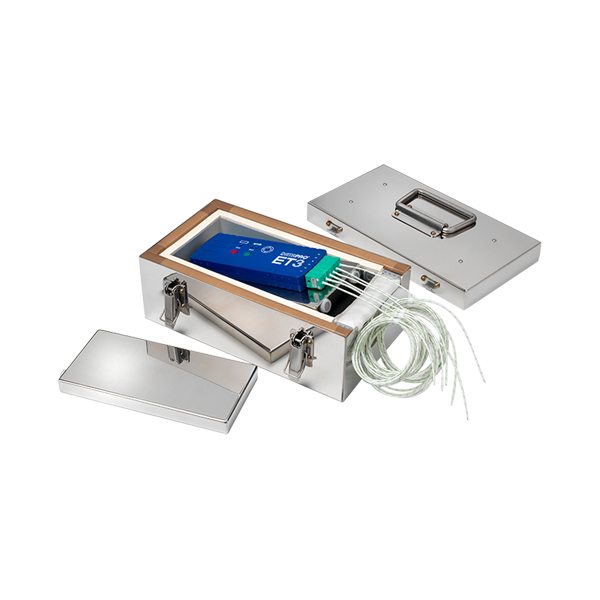

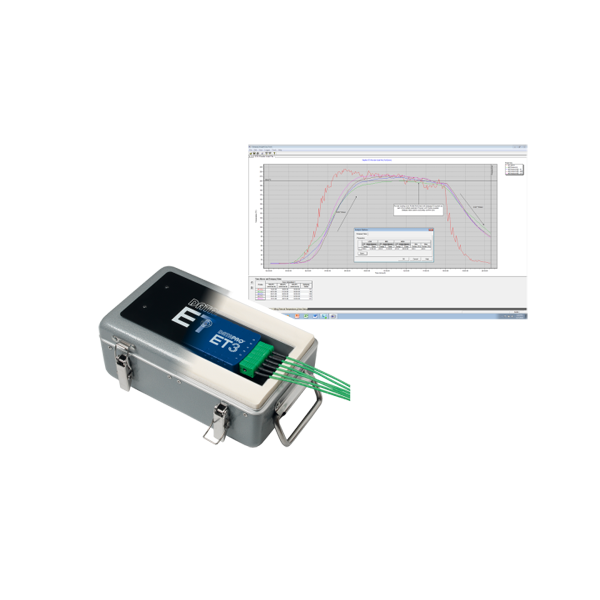

기본 구성 — ET3 데이터 로거, 열차단 배리어, 열전대, EasyTrack Insight 소프트웨어 1세트.
로거 품번 — ET4043(4채널), ET6063(6채널).
열차단 옵션 — TB0253, TB0263(표준), TB2037, TB5000-HT(고온·좁은 공간용).

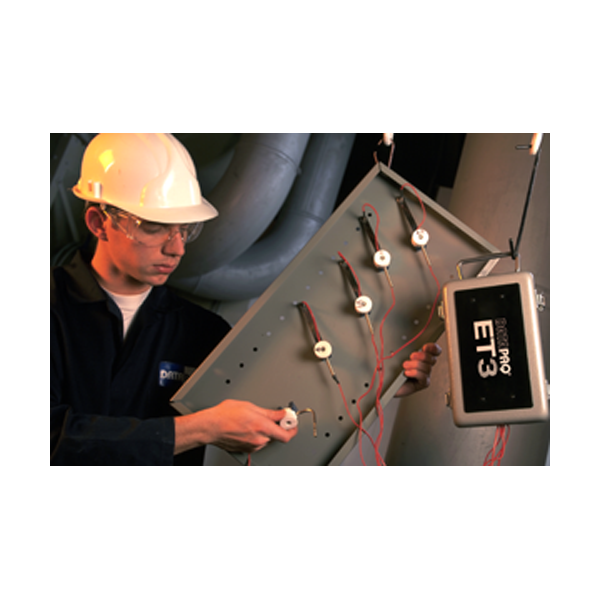

열전대 — 자석형, 패치형, 클램프형 등 여러 프로브 가운데 제품에 맞춰 선택합니다.

교정

로거·열전대 교정과
경화 기록의 신뢰성

경화 조건을 판정하는 기록은 로거와 열전대의 교정 상태가 뒷받침되어야 합니다. 교정 날짜를 측정 일지와 함께 관리하면 판정 결과의 신뢰 범위를 설명하기 쉽습니다. 로거와 열전대 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

EasyTrack3와 함께 보는
Datapaq 시스템

EasyTrack3 로거 배터리는 어떻게 교체합니까?
일반 9 V 알칼리 배터리로 교체합니다. 5초 간격, 6채널, 25 °C 조건에서 최소 360시간 연속 사용할 수 있습니다.
EasyTrack3 로거를 오븐에 그대로 넣어도 됩니까?
아닙니다. 열차단 배리어에 넣어야 합니다. 로거는 85 °C를 넘으면 자동으로 꺼집니다.
EasyTrack3로 합격·불합격 판정을 할 수 있습니까?
네, EasyTrack Insight Professional의 SmartPaq으로 판정합니다. Standard에는 이 기능이 없습니다.
열전대는 어떤 것을 사용합니까?
K형 미니 플러그 열전대입니다. 자석형, 클램프형, 패치형 프로브 중에서 제품에 맞춰 고릅니다.
로거 크기와 무게는 어떻게 됩니까?
로거 크기는 170 × 67 × 20.5 mm이고, 무게는 4채널 196 g, 6채널 200 g입니다.
