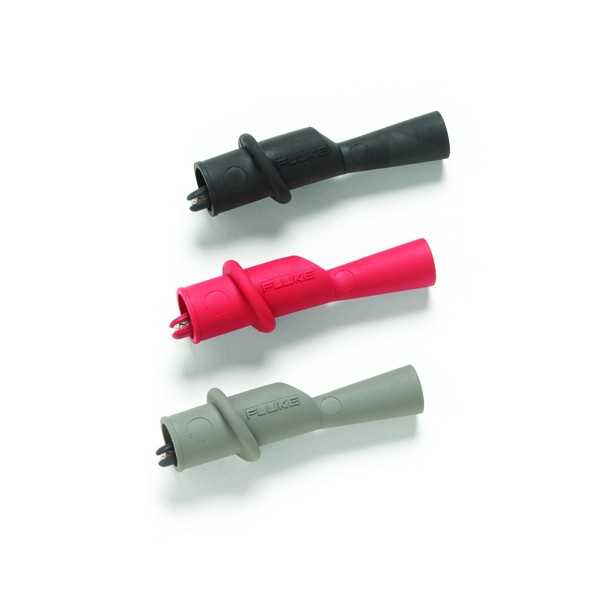

Fluke AC120 악어 클립

Fluke AC120 악어 클립

MODEL
AC120
브랜드
FLUKE
제품 자료
제품문의 구매하기

단자와 전선 형상에 맞춰
리드 끝을 바꾸는 테스트 클립

Fluke AC · HC · TP81 · TP82 테스트 클립

견적 받기

Fluke 국내 공식 대리점

Fluke AC · HC · TP81 · TP82 시리즈 12종은 테스트 리드 끝에 끼우는 악어·훅·핀서·버스바·절연 관통 클립(Test Clip)입니다. 단자와 전선 형상에 맞는 클립으로 바꿔 끼워 리드의 접속부를 교체하는 계측 액세서리입니다.

AC220 · AC280 · AC285는 CAT III 1000 V와 CAT IV 600 V 구간까지 쓸 수 있지만, AC89 · TP81 · TP82는 60 V 안팎의 저전압 부품입니다. 클립을 고를 때는 형상과 함께 정격을 꼭 대조하세요. 12종 모두 1년 보증이 적용되며 (주)테솔이 국내에 공식 공급합니다.

12종

악어·훅·핀서·관통 클립 모델 수

9.5 mm

AC220이 집는 둥근 나사 머리

20 mm

AC285가 물리는 볼트 크기

30 mm

AC87 버스바 클립 칼라 범위

특징

단자 형상에 맞춘
12종 테스트 클립

핵심 특징현장에서 달라지는 점
니켈 도금 조금속 조가 단자를 단단히 잡아 접촉 저항을 낮추고, 반복 사용 후에도 도금 면이 일정하게 유지됩니다.
절연 처리 클립(AC220 · AC283 · AC175)손잡이와 조 주변이 절연되어 인접 단자와의 단락 위험을 줄입니다.
훅 클립(AC280 · HC 시리즈)단자에 걸어 두면 손을 떼도 고정되므로 연결한 채 두 손으로 다른 장비를 조작할 수 있습니다.
절연 관통 클립(AC89 · TP81 · TP82)피복을 벗기지 않고 전선 도체에 접촉하므로 배선을 훼손하지 않습니다.
버스바 클립(AC87)평평한 직각 클립이라 납작한 버스바에도 직각으로 접속할 수 있습니다.
TL75 호환(AC120 · HC120 · AC175)가지고 있는 TL75 리드의 끝만 바꿔 접속부를 교체할 수 있습니다.

정격 확인

리드와 조합할 때의
정격 기준

조합한 부품 중 가장 낮은 정격이 전체 정격

클립을 리드에 끼우면 전체 정격은 리드와 클립 가운데 낮은 쪽을 따릅니다. AC89는 30 Vrms · 60 Vdc, TP81 · TP82는 60 V DC까지 시험된 부품이므로 상용 전원 계측에 사용하는 리드와 조합하면 안 됩니다.

호환 리드도 모델별로 정해져 있습니다. AC120은 STL120 · TL75용, AC175는 TL71 · TL75 · TL175용, HC120은 STL 120 · VPS40 · TL75용이며 HC200은 VPS100 · 101 · 121과 VPS200 시리즈 프로브에 끼웁니다.

사양

12개 모델의
형상·정격 사양

모델종류형상·치수
AC220SureGrip 절연 악어 클립둥근 나사 머리 9.5 mm까지 집는 절연 니켈 도금 조
AC280SureGrip 훅 클립훅 열림 앞 6.4 mm · 뒤 2 mm, 팁 끝 5.6 mm, 니켈 도금
AC283SureGrip 핀서 클립핀서 5 mm 열림, 절연 샤프트 11.4 cm, 니켈 도금
AC285SureGrip 악어 클립니켈 도금 강철 조, 20 mm 볼트까지, AC285-FTP 변형 있음
AC87헤비듀티 버스바 클립 세트평평한 직각 클립, 칼라 30 mm까지
AC89헤비듀티 절연 관통 테스트 클립0.25 ~ 1.5 mm 절연 전선 관통
AC120악어 클립 3개 세트(적 · 회 · 흑)니켈 도금 강철 조, 조 열림 8 mm, STL120 · TL75용
AC175나사 체결 절연 악어 클립 세트조 열림 7 mm, TL71 · TL75 · TL175용, 슬라이드온 클립(적 · 흑) 포함
HC120훅 클립 2개(적 · 회)STL 120 · VPS40 · TL75용, 전선 2.5 mm까지
HC200훅 클립 세트(적 2 · 회 2)VPS100 · 101 · 121, VPS200 시리즈 프로브용
TP81절연 관통 클립 세트바나나 잭, 4 mm 바나나 플러그 리드용
TP82절연 관통 클립 세트스테인리스 바늘 14 · 16 · 18 게이지, 2 mm 프로브 리드용

모델별 정격

모델정격
AC220CAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 10 A
AC280CAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 3 A
AC283CAT II 1000 V · 1 A (IEC 61010-031)
AC285CAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 10 A
AC87CAT III 600 V · 5 A
AC8930 Vrms · 42.4 Vpk · 60 Vdc · 10 A
AC120CAT III 1000 V (IEC 61010-031) · 10 A
AC175CAT III 1000 V · CAT IV 600 V · 10 A
HC120600 V rms CAT III (IEC 1010-2-031)
TP8160 V DC까지 시험
TP8260 V DC까지 시험

시리즈 공통 사양

항목사양
조 소재니켈 도금
절연 처리 모델AC220 · AC283 · AC175
TL75 호환 모델AC120 · HC120 · AC175
절연 관통 모델AC89 · TP81 · TP82
보증 기간1년

활용 분야

형상별로 나뉘는
클립 적용 현장

  • 차량 실주행 측정 — 엔진룸이나 대시보드 아래 단자에 클립을 고정해 데이터를 기록합니다.
  • 배전 버스바 접속 — AC87을 납작한 버스바에 직각으로 접속해 전압을 측정합니다.
  • 절연 전선 측정 — AC89 · TP81 · TP82가 14 · 16 · 18 게이지 전선의 피복을 관통해 접촉합니다.
  • 단자·볼트 접속 — AC220 · AC285로 나사 머리나 볼트를 집어 리드를 고정합니다.

선택 가이드

단자 형상으로 고르는
Fluke 테스트 클립

이럴 때 (현장 조건)권장 모델선택 이유
나사 머리나 볼트 단자에 물릴 때AC220 · AC285악어형 조가 나사 머리와 볼트를 단단히 집어 리드를 고정합니다.
훅으로 걸어 연결할 때AC280앞쪽 훅이 6.4 mm 열려 단자에 걸어 두고 손을 뗄 수 있습니다.
좁은 단자에 접속할 때AC283핀서가 5 mm까지 벌어지고 절연 샤프트가 손을 단자에서 떼어 둡니다.
버스바에 직각으로 연결할 때AC87평평한 직각 클립에 30 mm 칼라가 있어 버스바에 직각으로 접속합니다.
절연 전선을 관통해 측정할 때AC89 · TP81 · TP82피복을 벗기지 않고 바늘로 도체에 닿지만, 정격이 저전압이라 상용 전원에는 사용하지 않습니다.
TL75 리드에 끼울 때AC120 · AC175 · HC120TL75에 맞는 클립이라 기존 리드 끝만 바꿔 끼웁니다.

구성·옵션

클립 모델별
포함 구성

모델구성비고
AC220 · AC280 · AC285한 쌍니켈 도금 클립
AC1203개 세트적 · 회 · 흑
AC175세트슬라이드온 클립(적 · 흑) 포함
HC1202개적 · 회
HC2004개 세트적 2 · 회 2
AC87버스바 클립 세트CAT III 600 V · 5 A

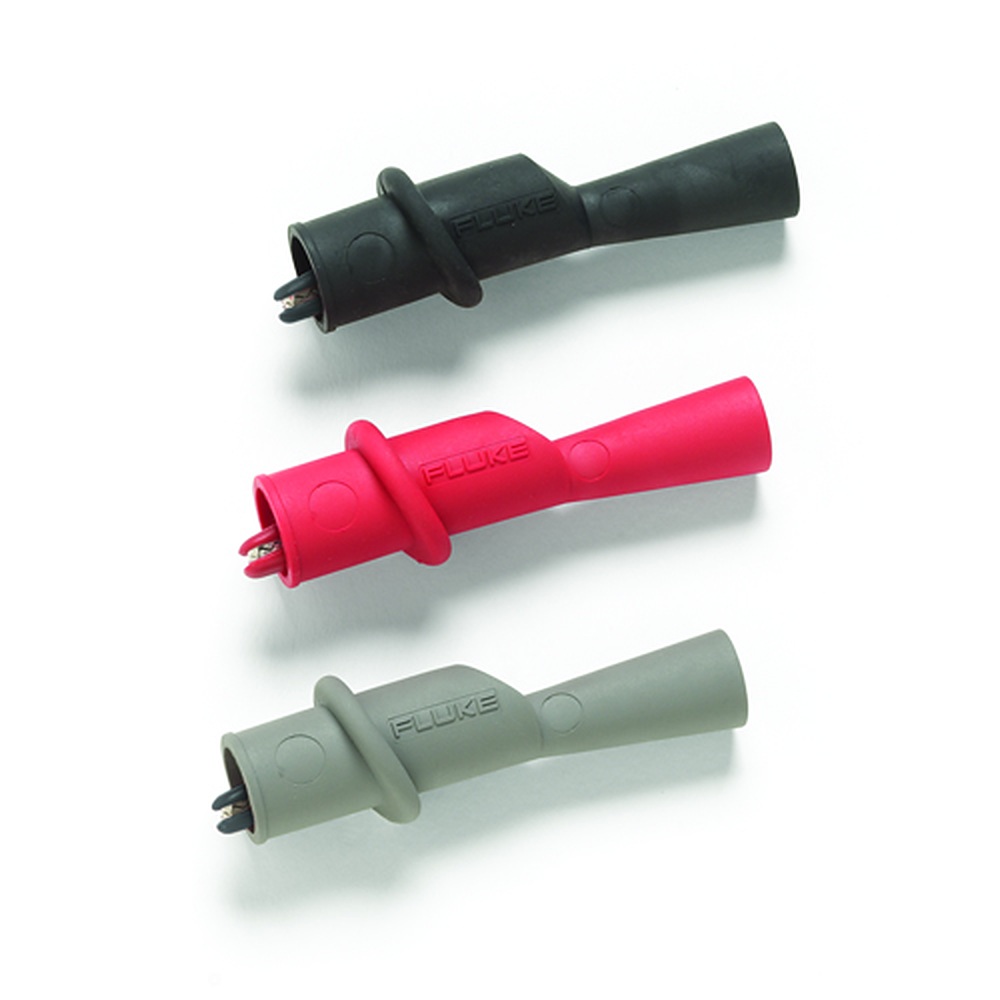

FLUKE AC120 - 검정·분홍·회색 악어 클립 세트
검정·분홍·회색 악어 클립 세트
