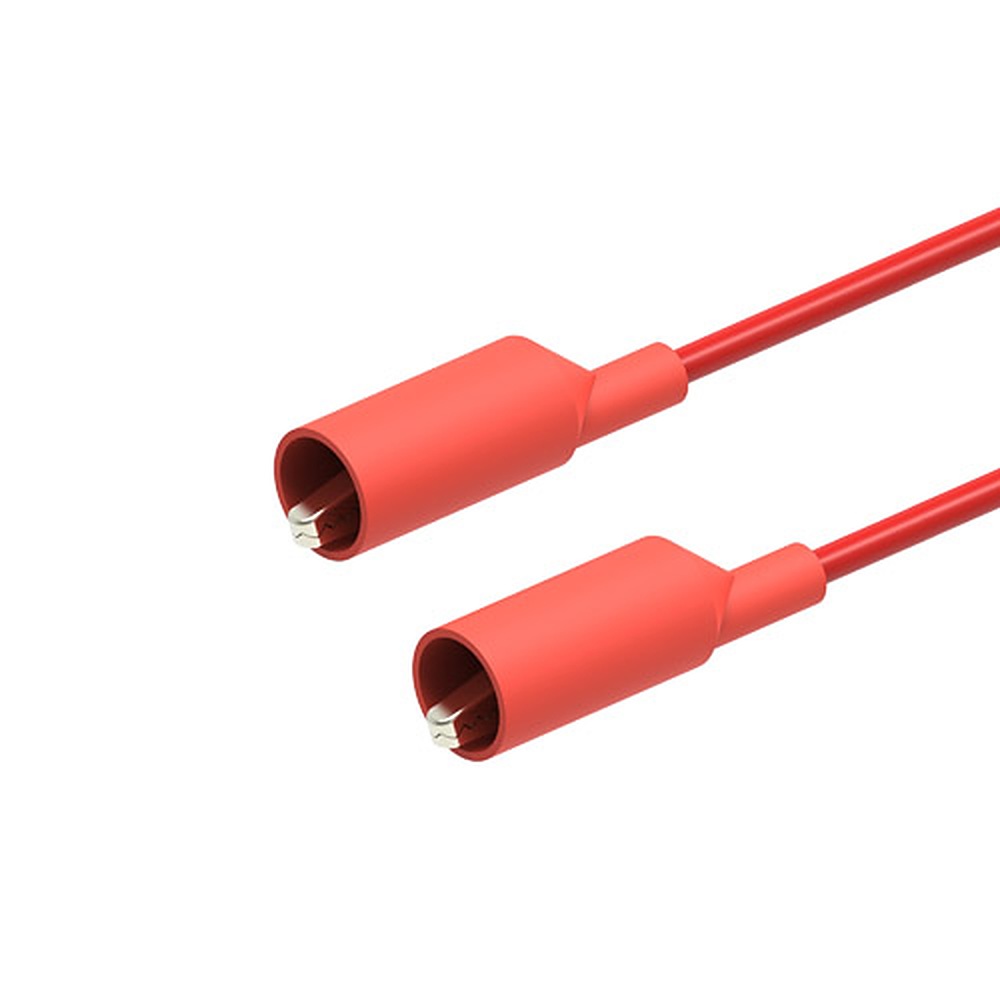

Electro-PJP 5030/5030 테스트 리드 w/악어 클립

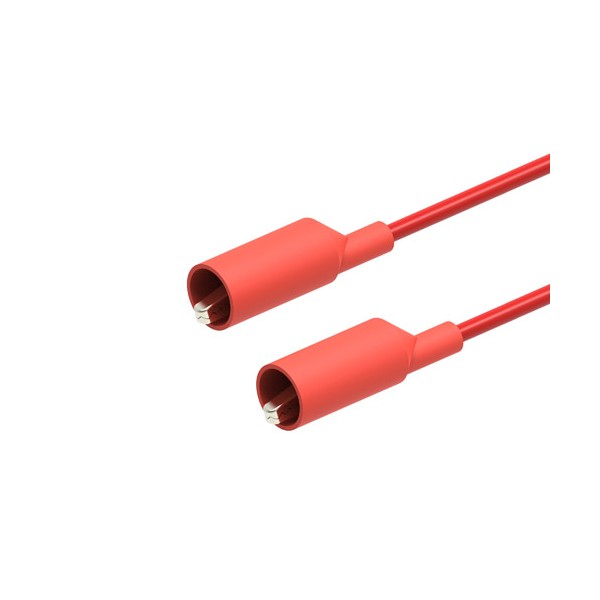

Electro-PJP 5030/5030 테스트 리드 w/악어 클립

MODEL
5030/5030
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

단자를 물어 계측기나 다른 점과
잇는 악어 클립 리드

Electro-PJP 악어 클립 리드 6종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 악어 클립 리드는 선재 한쪽에 악어 클립을, 반대쪽에 Ø4mm 바나나 플러그나 또 하나의 악어 클립을 단 테스트 리드(클립 점퍼 리드, 악어 클립 와이어)입니다. 길이 50 cm와 150 cm로 나뉜 6개 모델이 있어 계측기와 단자를 한 가닥으로 이을 수 있습니다.

5066 계열 3종은 1000 V CAT III에 36 A까지 흘리는 반면, 5002/5002와 5005/5005는 10 A, 5030/5030은 20 A로 모두 30 VAC · 60 VDC 이하 전용입니다. 정격이 두 갈래이므로 용도부터 정하고 모델을 고르세요. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

5066 계열 리드의 정격

36 A

5066 계열의 정격 전류

50 · 150 cm

선택하는 두 가지 리드 길이

6종

플러그형 2종과 양단 클립형 4종

특징

악어 클립 리드의
두 갈래 정격과 세 가지 말단

핵심 특징현장에서 달라지는 점
직선 플러그 5066/2314계측기 소켓에는 바나나 플러그, 측정점에는 악어 클립이 달려 있어 리드 한 가닥으로 연결이 끝납니다.
직각 플러그 5066/2410직각 플러그가 케이블을 옆으로 빼므로 계측기 전면 소켓 주변 공간이 좁아도 선이 걸리지 않습니다.
양단 악어 클립 5066/5066두 점 사이에 클립을 물려 전위차나 연속성을 확인하므로 별도 점퍼 부품이 필요 없습니다.
가는 선재 저전압 리드5002/5002, 5005/5005, 5030/5030은 가볍고 유연해 소형 회로 실습과 저전압 점검 배선에 알맞습니다.
선재 소재 구분5066 계열은 PVC 2.5 mm² 또는 실리콘, 저전압 계열은 PVC 또는 실리콘 가는 선재 중에서 용도에 맞춰 고릅니다.

정격 읽기

5066 계열과
저전압 계열의 경계

1000 V CAT III 정격은 5066/2314, 5066/2410, 5066/5066 세 모델에만 해당합니다. 5002/5002, 5005/5005, 5030/5030은 30 VAC · 60 VDC 이하이므로 분전 계통이나 상용 전원 측정에는 연결하지 마세요.

저전압 계열 안에서도 전류가 다릅니다. Electro-PJP는 5030/5030 리드를 20 A로 표기하지만 단품 5030 클립은 10 A이므로, 두 값 가운데 낮은 쪽을 기준으로 사용하세요.

5066 계열의 선재와 길이 선택

5066 계열은 2.5 mm² PVC 선재와 실리콘 선재 중에서 고르고, 길이는 50 cm와 150 cm 두 가지입니다. 실리콘 선재는 PVC보다 유연해 좁은 공간에서 배선을 정리하기 쉽습니다.

사양

클립 리드 6개 모델의
정격과 공통 사양

모델구성정격 전압 · 등급정격 전류선재포장
5066/2314악어 클립 + Ø4mm 직선 바나나 플러그1000 V CAT III36 APVC 2.5 mm² 또는 실리콘2개
5066/2410악어 클립 + Ø4mm 직각 바나나 플러그1000 V CAT III36 APVC 2.5 mm² 또는 실리콘2개
5066/5066양쪽 악어 클립1000 V CAT III36 APVC 2.50 mm²2개
5002/5002양쪽 악어 클립≤30 VAC ≤60 VDC10 A실리콘 0.50 mm²해당 없음
5005/5005양쪽 악어 클립≤30 VAC ≤60 VDC10 APVC 0.50 mm²해당 없음
5030/5030양쪽 악어 클립≤30 VAC ≤60 VDC20 APVC 1 mm²해당 없음

시리즈 공통 사양

항목사양
리드 길이50 · 150 cm
품번 형식5066/231[X]-[L]-# · 5066/241[X]-[L]-# · 5066/5066-PVC-[L]-# · 5002/5002-IEC-[L]-# · 5005/5005-[L]-# · 5030/5030-[L]-#
절연부 소재5066 계열 PP / 5002/5002 PP / 5005/5005 비닐 슬리브 / 5030/5030 고무
접점 소재니켈 도금 강 · 황동 (5066 계열) / 그 밖의 모델은 해당 없음
색상 수5066 계열 · 5002/5002 7종 / 5005/5005 6종 / 5030/5030 2종

활용 분야

클립 리드를
사용하는 연결 작업

  • 계측기와 단자 연결 — 5066/2314의 바나나 플러그를 소켓에, 클립을 단자대 나사에 물려 전압을 측정합니다.
  • 두 점 간 점검 — 양단 클립 5066/5066으로 도통과 전위차를 확인합니다.
  • 배터리 단자 연결 — 36 A 모델의 클립을 배터리 단자에 물려 부하 전류를 흘립니다.
  • 교육 실습 회로 — 저전압 계열 리드를 브레드보드와 소형 부하 사이 임시 배선으로 활용합니다.

선택 가이드

말단 형태와 정격으로
고르는 클립 리드

이럴 때 (현장 조건)권장 모델선택 이유
계측기 소켓에 직선 플러그로 연결할 때5066/23141000 V CAT III, 36 A 정격이라 계측기 소켓과 단자대를 바로 잇습니다.
직각 플러그가 필요할 때5066/2410직각 Ø4mm 바나나 플러그로 케이블을 옆으로 뺍니다.
두 점을 한 가닥으로 이을 때5066/5066양쪽 모두 악어 클립이고 1000 V CAT III 정격이라 두 점 사이 점검에 맞습니다.
30 VAC · 60 VDC 이하 회로에서 가는 선재를 사용할 때5002/5002 · 5005/5005 · 5030/50305030/5030은 20 A, 나머지는 10 A입니다.

구성·옵션

리드 구성과
길이·색상 주문

항목내용
구성품악어 클립 리드 한 가닥
선택 항목길이 50 cm 또는 150 cm, 색상, 5066 계열의 선재 종류
별매클립 교체용 악어 클립 단품은 Electro-PJP 악어 클립
포장 수량5066 계열은 2개 단위

관련 제품

클립 리드와 함께 보는
악어 클립 단품
