Electro-PJP 한국 독점 공급 파트너

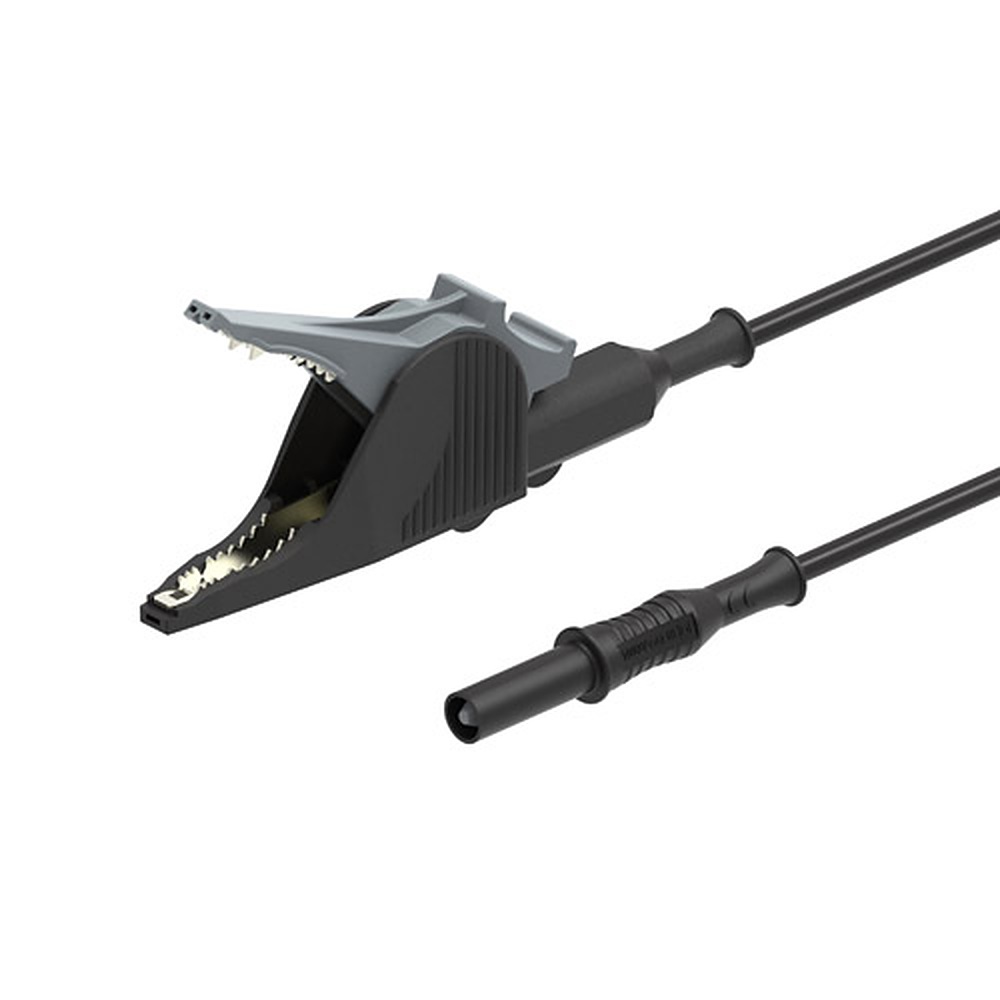

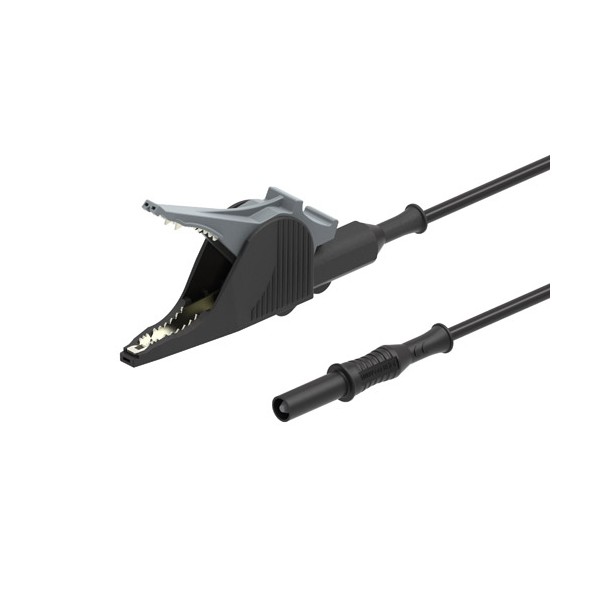

Electro-PJP 5066/2314는 한쪽에 악어 클립, 반대쪽에 Ø4mm 직선 수컷 바나나 플러그가 달린 리드(Alligator Clip Lead)입니다. 수(M) 플러그이므로 계측기의 소켓에 꽂습니다. (주)테솔이 국내에 공식 공급합니다.
정격은 1000 V CAT III, 36 A이고 길이 옵션은 50과 150입니다. PP 절연부이며 2개입으로 포장됩니다.
사양
5066/2314 정격과 재질
| 항목 | 사양 |
|---|---|
| 품번 | 5066/2314 |
| 구성 | 악어 클립 / Ø4mm 직선 수 바나나 플러그 |
| 정격 전압 | 1000 V CAT III |
| 정격 전류 | 36 A |
| 길이 옵션 | 50 · 150 |
| 절연부 | PP |
| 금속부 | 강 · 니켈 도금 황동 접점 |
| 포장 수량 | 2개 |

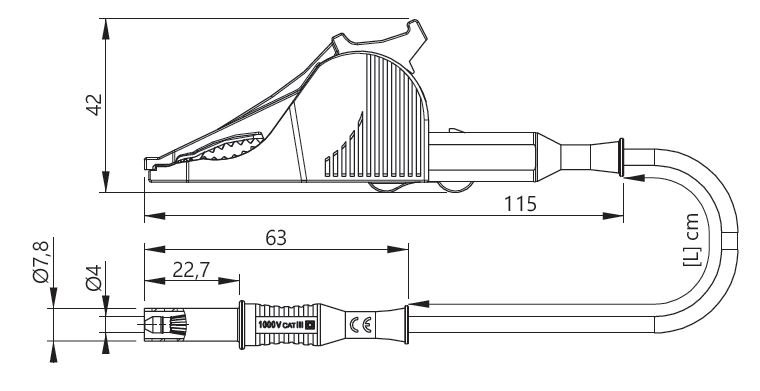

악어 클립과 바나나 플러그 케이블 치수도
같은 계열
5066/2314와 말단·정격이 다른 5종
- 5066/2410 — 악어 클립과 Ø4mm 직각 수 플러그, 1000 V CAT III · 36 A
- 5066/5066 — 양끝 악어 클립, 1000 V CAT III · 36 A · 2.5 mm²
- 5002/5002 — 양끝 악어 클립, 30 VAC·60 VDC 이하 · 10 A, 절연 PP
- 5005/5005 — 양끝 악어 클립, 30 VAC·60 VDC 이하 · 10 A, 비닐 피복
- 5030/5030 — 양끝 악어 클립, 30 VAC·60 VDC 이하 · 20 A, 고무
5066/2314의 플러그 방향은 어떻게 됩니까?
한쪽은 악어 클립이고 반대쪽은 Ø4mm 직선 수(M) 플러그입니다.
5066/2314의 정격은 얼마입니까?
1000 V CAT III, 36 A입니다.
5066/2314와 5066/2410의 차이는 무엇입니까?
플러그가 직선이냐 직각이냐의 차이입니다. 5066/2410이 직각입니다.
관련 제품
5066/2314와 함께 알아볼 악어 클립·Ø4mm 리드
FAQ 자주묻는 질문
-
5066/2314의 플러그 방향은 어떻게 됩니까?
한쪽은 악어 클립이고 반대쪽은 Ø4mm 직선 수(M) 플러그입니다.
-
5066/2314의 정격은 얼마입니까?
1000 V CAT III, 36 A입니다.
-
5066/2314와 5066/2410의 차이는 무엇입니까?
플러그가 직선이냐 직각이냐의 차이입니다. 5066/2410이 직각입니다.
